Специален инструмент
![]() | Опорна греда на двигателя 303-290A (21-140A) |
![]() | Адаптер за 303-290A (21-140) 303-290-01 (21-140-01) |
![]() | Адаптер за 303-290A (21-140) 303-290-02 (21-140-02) |
![]() | Адаптер за 303-290A (21-140) 303-290-03A (21-140-03A) |
![]() | Адаптер за 303-290A (21-140) 303-290-06 (21-140-06) |
![]() | Теглич на задвижваща ос 308-192 (16-057) |
Общо оборудване:
- Крик на скоростната кутия
- Технологични щепсели
- Скоба
Всички превозни средства
1. Общи бележки:
- Елементите, които се отнасят за конкретни варианти, а не за всички превозни средства, са маркирани със специална бележка.
- Ако е необходимо, отрежете скобите и поставете нови, когато инсталирате.
2. Стандартни подготвителни операции:
- Маркирайте кода на радиото.
- Проверете предварително програмираните радиостанции.
3. Извадете батерията Вижте раздел 414-01 за повече информация.

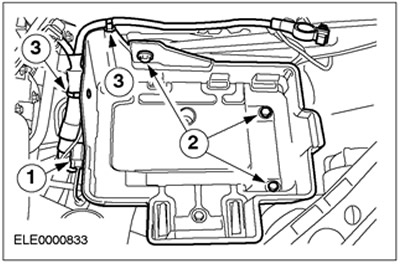

4. Отстранете рафта на батерията.
- 1. Освободете и разкачете мъжкия конектор.
- 2. Отстранете болтовете.
- 3. Освободете кабелния сноп.
![](https://www.fordbook.ru/img/focus/5892.jpg)

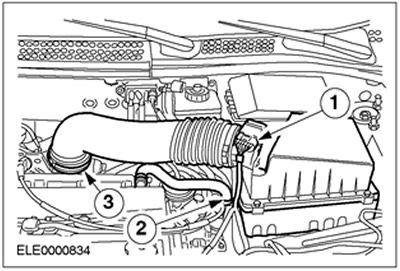

5. Свалете корпуса на въздушния филтър.
- 1. Разкачете съединителя на MAF сензора.
- 2. Откачете маркуча за вентилация на картера.
- 3. Откачете входния маркуч.
- Отстранете корпуса на въздушния филтър от гумените втулки.
![](https://www.fordbook.ru/img/focus/5893.jpg)

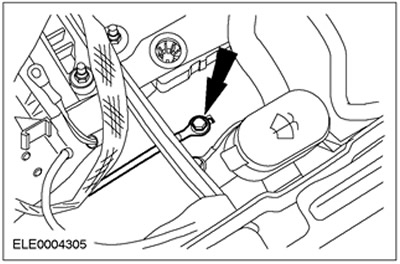

6. Изключете заземяващия проводник.
![](https://www.fordbook.ru/img/focus/5894.jpg)

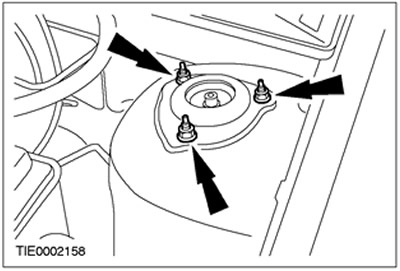

7. Разхлабете гайките на стойката на окачването на пет оборота от двете страни.
![](https://www.fordbook.ru/img/focus/5895.jpg)
8. Отстранете входящия тръбопровод.
![](https://www.fordbook.ru/img/focus/5896.jpg)
9.
ЗАБЕЛЕЖКА: Резонаторът се поставя в скобата.
Отстранете входната тръба на въздушния филтър заедно с резонатора.
![](https://www.fordbook.ru/img/focus/5897.jpg)
10. Повдигнете автомобила Вижте раздел 100-02 за повече информация.
Превозни средства, произведени до 10.2001 г.

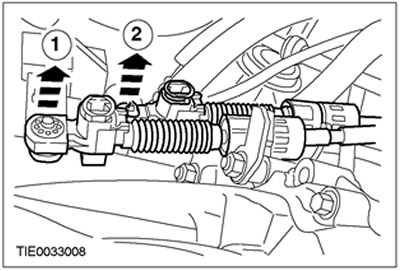

11. Изключете кабелите за превключване от скоростния лост.
- 1. Изключете кабела за скоростната кутия от скоростния лост.
- 2. Изключете кабела на скоростния лост от скоростния лост.
![](https://www.fordbook.ru/img/focus/5898.jpg)

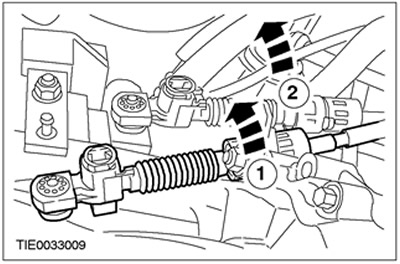

12. Изключете кабелите за превключване от скобата.
- 1. Освободете опорната скоба, като я завъртите обратно на часовниковата стрелка и откачете кабела за превключване.
- 2. Освободете опорната скоба, като я завъртите обратно на часовниковата стрелка и изключете кабела за избор на предавка.
![](https://www.fordbook.ru/img/focus/5899.jpg)
Автомобили произведени от 10.2001г
13.
ЗАБЕЛЕЖКА: Натиснете бутоните за освобождаване на кабела за превключване.
Изключете кабелите за превключване от скоростната кутия.
- 1. Изключете кабела за скоростната кутия от скоростния лост.
- 2. Изключете кабела на скоростния лост от скоростния лост.
![](https://www.fordbook.ru/img/focus/5900.jpg)

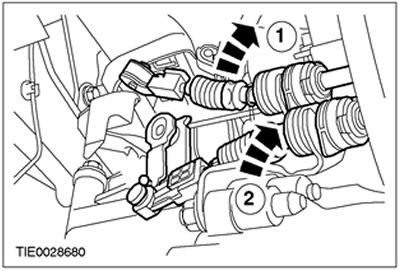

14. Изключете кабелите за превключване от скобата.
- 1. Освободете опорната скоба, като я завъртите обратно на часовниковата стрелка и откачете кабела за превключване.
- 2. Освободете опорната скоба, като я завъртите обратно на часовниковата стрелка и изключете кабела за избор на предавка.
![](https://www.fordbook.ru/img/focus/5901.jpg)
Всички превозни средства

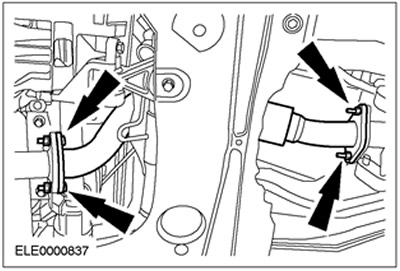

15. Свалете гъвкавата изпускателна тръба.
![](https://www.fordbook.ru/img/focus/5902.jpg)

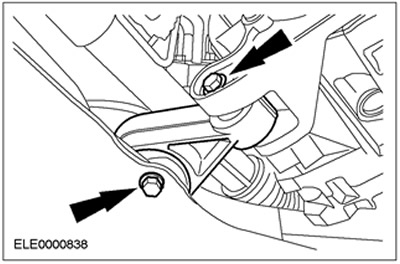

16. Отстранете ограничителя на ролката.
![](https://www.fordbook.ru/img/focus/5903.jpg)

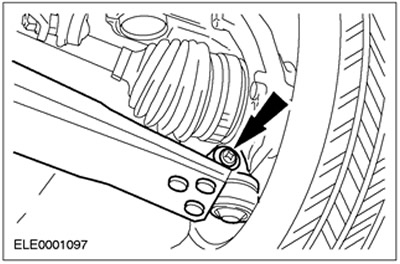

17. Разкачете долните рамена на окачването от двете страни. Отстранете топлинния щит.
![](https://www.fordbook.ru/img/focus/5904.jpg)

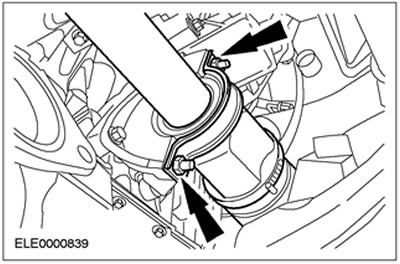

осемнадесет.
ВНИМАНИЕ: Вътрешната панта не трябва да бъде наклонена на повече от 18 градуса, външната панта не трябва да бъде наклонена на повече от 45 градуса.
ЗАБЕЛЕЖКА: Изхвърлете капачката на лагера и гайките, тъй като вече не са необходими.
Разкачете десния полуос на предния задвижващ мост заедно с междинния вал.
- Свалете капачката на лагера на междинния вал.
- Отстранете междинния вал с полуоската от скоростната кутия и ги завържете с помощта на скобите.
![](https://www.fordbook.ru/img/focus/5905.jpg)
19.
ВНИМАНИЕ: Вътрешната панта не трябва да бъде наклонена на повече от 18 градуса, външната панта не трябва да бъде наклонена на повече от 45 градуса.
ЗАБЕЛЕЖКА: Изхвърлете пружинния пръстен, тъй като вече не е необходим.

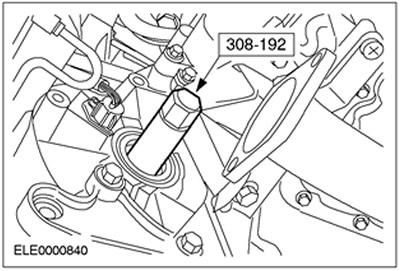

Разкачете лявата полуоска на предния задвижващ мост от скоростната кутия.
- Разкачете лявата задвижваща ос от скоростната кутия. Използвайте специален инструмент.
- Отстранете полуоската от скоростната кутия и я завържете с помощта на скобите.
- Запушете отвора в скоростната кутия с помощта на сервизен щепсел.
![](https://www.fordbook.ru/img/focus/5906.jpg)

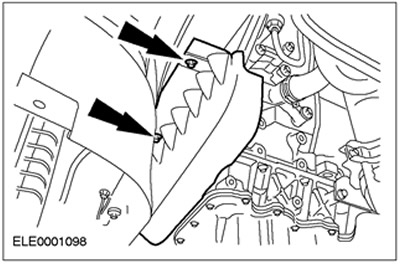

20. Свалете капака на задвижващия ремък.
![](https://www.fordbook.ru/img/focus/5907.jpg)
21. Спуснете колата.
22.
ПРЕДУПРЕЖДЕНИЕ: Изтича спирачна течност. Не позволявайте спирачната течност да влезе в контакт с кожата или очите. Ако спирачната течност влезе в контакт с кожата или очите, незабавно изплакнете засегнатата област с вода.
ВНИМАНИЕ: Ако спирачната течност влезе в контакт с боята, незабавно измийте засегнатата област с вода.
Изключете тръбопровода за високо налягане от работния цилиндър на съединителя.
- Премахнете клипа.
- Издърпайте тръбата за високо налягане и я завържете.
![](https://www.fordbook.ru/img/focus/5908.jpg)

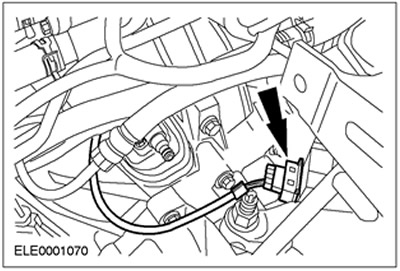

23. Разединете гнездото на превключвателя на фенерите на задната част.
![](https://www.fordbook.ru/img/focus/5909.jpg)

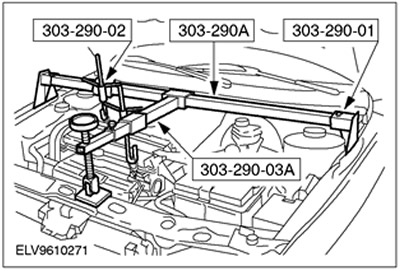

24. Инсталирайте специалните инструменти (снимката показва инсталираната батерия).
![](https://www.fordbook.ru/img/focus/5910.jpg)

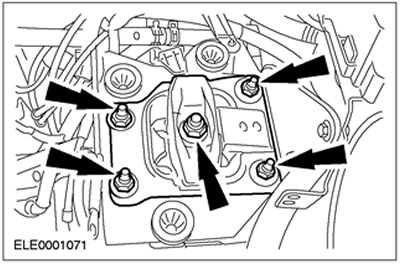

25. Разкачете задната стойка на двигателя.
![](https://www.fordbook.ru/img/focus/5911.jpg)
26. Спуснете леко сглобката двигател/скоростна кутия с помощта на специален инструмент 303-290A.

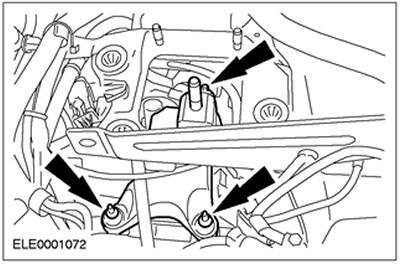

27. Свалете скобата на задния монтаж на двигателя.
![](https://www.fordbook.ru/img/focus/5912.jpg)

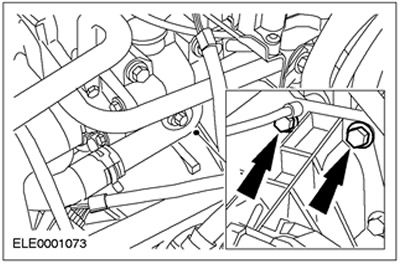

28. Извийте два горни болта на фланеца.
![](https://www.fordbook.ru/img/focus/5913.jpg)

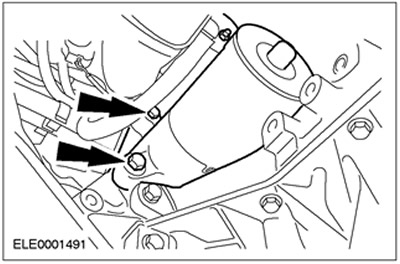

29.
ЗАБЕЛЕЖКА: Не изключвайте кабелите от стартера.
Изключете стартера.
- Отстранете трите винта (показани са два).
- Свържете стартера.
![](https://www.fordbook.ru/img/focus/5914.jpg)
30. Повдигнете автомобила Вижте раздел 100-02 за повече информация.

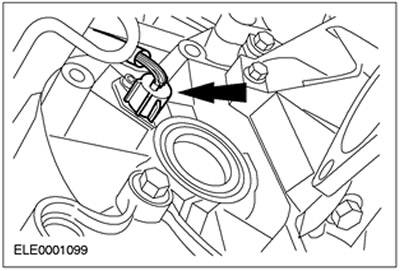

31. Изключете конектора на сензора за скорост на превозното средство (VSS).
![](https://www.fordbook.ru/img/focus/5915.jpg)

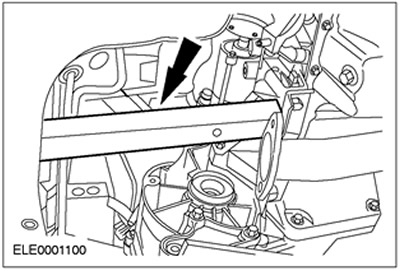

32. Плъзнете модула двигател/скоростна кутия напред и поставете 350 мм парче дърво между двигателя и подрамката.
![](https://www.fordbook.ru/img/focus/5916.jpg)
33. Поставете трансмисионен крик под трансмисията и закрепете трансмисията с помощта на дървени блокове и задържаща яка.
![](https://www.fordbook.ru/img/focus/5917.jpg)

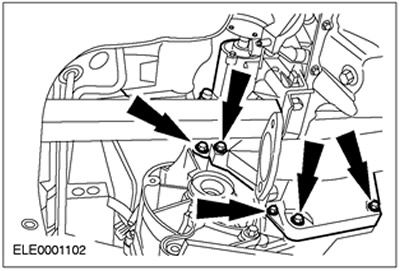

34. Развийте долните болтове на фланеца (пет болта).
![](https://www.fordbook.ru/img/focus/5918.jpg)
35. Развийте горните болтове на фланеца (четири болта).
![](https://www.fordbook.ru/img/focus/5919.jpg)

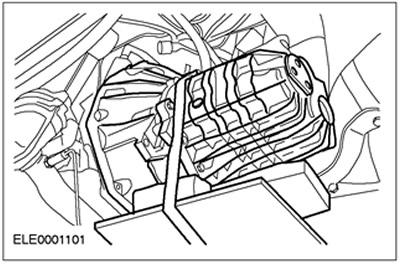

36. Разкачете скоростната кутия от двигателя и я спуснете с помощта на крика на скоростната кутия.
![](https://www.fordbook.ru/img/focus/5920.jpg)
