Специален инструмент
![]() | Инструмент за повдигане на двигател 303-122 (21068A) |
![]() | Инструмент за отстраняване/монтиране на скоби за маркучи за охлаждаща течност 303-397 (24-003) |
![]() | 308-256 (16-089) 308-237 (16-087) |
Общо оборудване:
- Трансмисионна течност
- Маса за сглобяване
- Скоба
- Кран за ремонтна работилница
Оттегляне
Всички превозни средства
ЗАБЕЛЕЖКА: Ако е необходимо, използвайте специален инструмент 303-397, за да отстраните маркучите за охлаждаща течност и вентилационните маркучи.
ЗАБЕЛЕЖКА: Позицията на опорите на двигателя в описанието се основава на гледане встрани от скоростната кутия към двигателя.
един.
ПРЕДУПРЕЖДЕНИЕ: Риск от изгаряне, когато двигателят е горещ.
Отворете разширителния резервоар на охладителната система.
2. Освободете налягането в системата за подаване на гориво Вижте раздел 310-00 за повече информация.

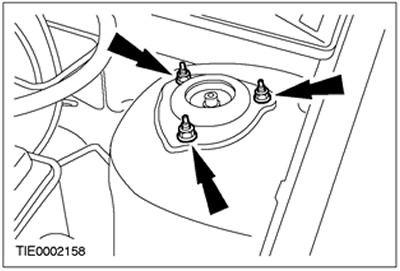

3. Разхлабете гайките на горните опори на дясната и лявата подпори на окачването на три оборота.
![](https://www.fordbook.ru/img/focus/1125.jpg)
4. Източете охлаждащата течност. Вижте раздел 303-03 за повече информация.
5. Извадете батерията Вижте раздел 414-01 за повече информация.

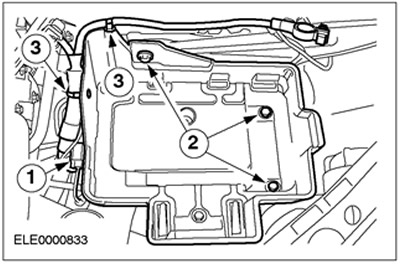

6. Отстранете рафта на батерията.
- 1. Освободете и разкачете конектора.
- 2. Отстранете винтовете.
- 3. Освободете кабелния сноп.
![](https://www.fordbook.ru/img/focus/1126.jpg)

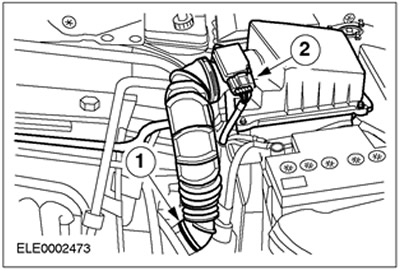

7. Отстранете въздушния филтър заедно с маркуча за всмукване на въздух.
- 1. Маркуч за всмукване на въздух.
- 2. Разкачете съединителя на сензора за масов въздушен поток (MAF).
- Откачете маркуча за вентилация на картера от главата на цилиндъра.
![](https://www.fordbook.ru/img/focus/1127.jpg)

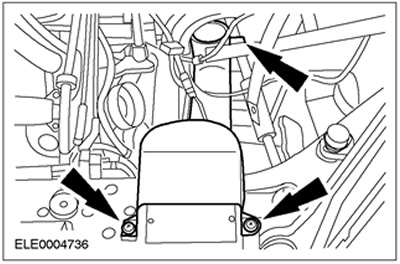

8. Отстранете входящия тръбопровод.
![](https://www.fordbook.ru/img/focus/1128.jpg)

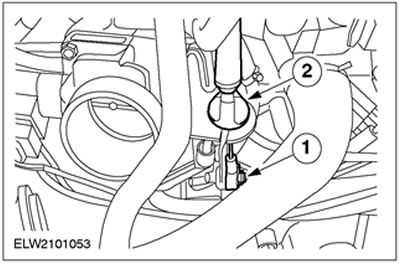

9. Изключете кабела на ускорителя.
- 1. Освободете клипа.
- 2. Развийте кабела от скобата.
![](https://www.fordbook.ru/img/focus/1129.jpg)

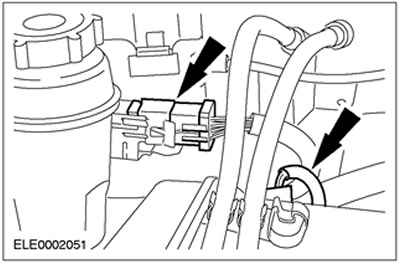

10. Разкачете щепсела на кабелния сноп на двигателя.
![](https://www.fordbook.ru/img/focus/1130.jpg)

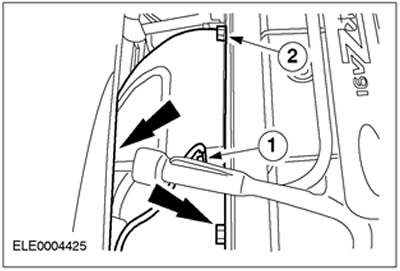

11. Отстранете заземяващия кабел на двигателя и топлинния екран на изпускателния колектор.
- 1. Заземителен кабел на двигателя
- 2. Топлинен щит на изпускателния колектор (три болта)
![](https://www.fordbook.ru/img/focus/1131.jpg)
12. Свалете изпускателния колектор (показан отдолу). Отстранете уплътнението.
![](https://www.fordbook.ru/img/focus/1132.jpg)

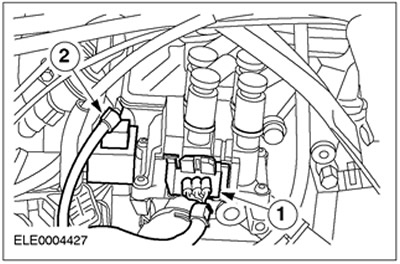

13. Разкачете щепселния конектор.
- 1.Запалителна бобина (EI)
- 2. Кондензатор
![](https://www.fordbook.ru/img/focus/1133.jpg)

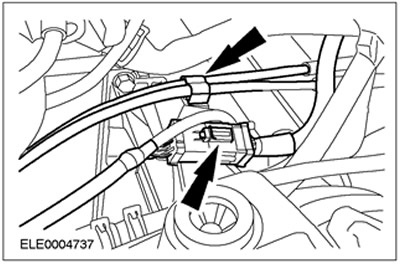

14. Разединете щепсела на кабелния сноп на двигателя. Освободете кабелите за превключване.
![](https://www.fordbook.ru/img/focus/1134.jpg)

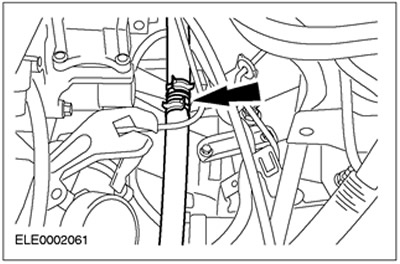

15. Откачете маркуча на нагревателя.
![](https://www.fordbook.ru/img/focus/1135.jpg)
16. Откачете маркучите.

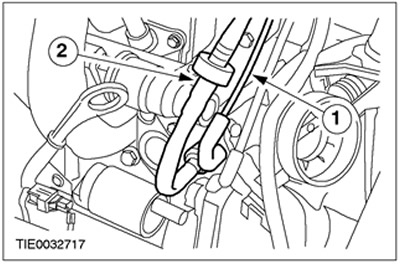

- 1.Откачете вакуумния маркуч на регулатора на налягането на горивото.
- 2. Откачете вакуумния маркуч на усилвателя на спирачките.
![](https://www.fordbook.ru/img/focus/1136.jpg)
Превозни средства без климатик

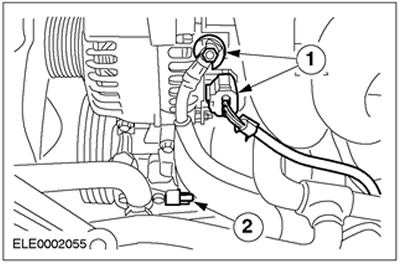

17. Разединете щепселния конектор и изключете проводника.
- 1. Изключете електрическото окабеляване от генератора
- 2.Съединител на помпата на сервоуправление
![](https://www.fordbook.ru/img/focus/1137.jpg)
Превозни средства с климатик

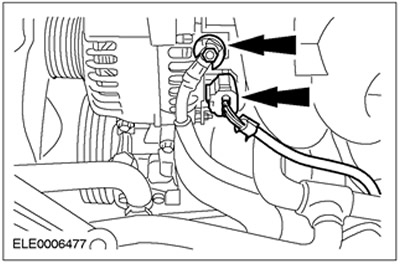

18. Изключете електрическото окабеляване от генератора.
![](https://www.fordbook.ru/img/focus/1138.jpg)
Всички превозни средства

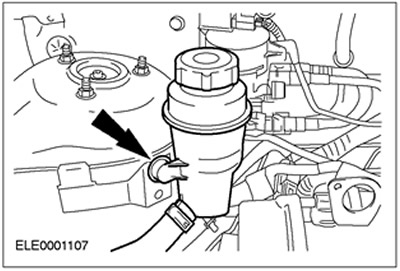

19. Освободете резервоара на кормилното управление и го оставете настрана.
![](https://www.fordbook.ru/img/focus/1139.jpg)

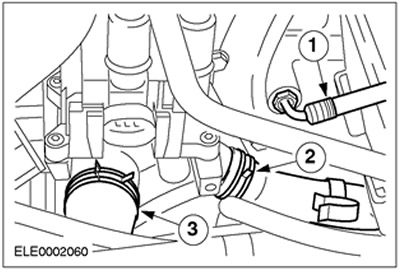

20. Отстранете маркучите на охлаждащата течност и нагревателя.
- 1. Маркуч за разширителен съд за охлаждаща течност.
- 2. Маркуч за нагревател
- 3. Маркуч за охлаждаща течност.
![](https://www.fordbook.ru/img/focus/1140.jpg)

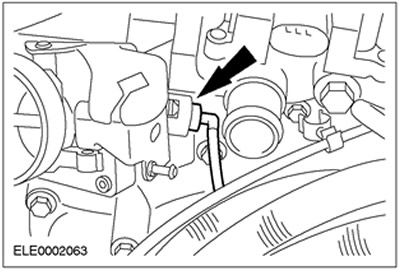

21. Изключете вакуумната линия на въглеродния филтър.
![](https://www.fordbook.ru/img/focus/1141.jpg)

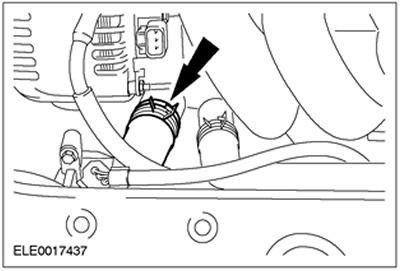

22. Изключете маркуча за охлаждащата течност.
![](https://www.fordbook.ru/img/focus/1142.jpg)

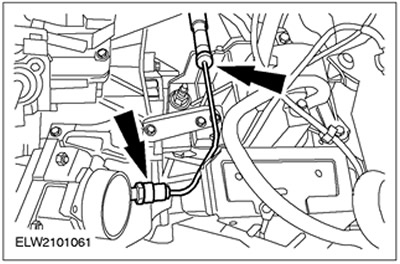

23. Изключете тръбопровода от главния цилиндър на съединителя. Изключете линията и я оставете настрана.
![](https://www.fordbook.ru/img/focus/1143.jpg)
24. Вдигнете колата. Вижте раздел 100-02 за повече информация.

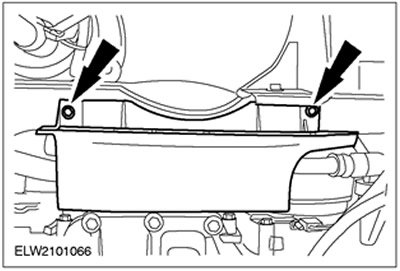

25. Отстранете капака на задвижващия ремък.
![](https://www.fordbook.ru/img/focus/1144.jpg)

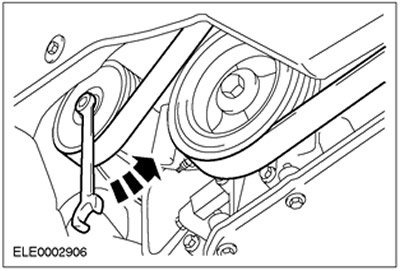

26. Разхлабете напрежението и свалете задвижващия ремък.
![](https://www.fordbook.ru/img/focus/1145.jpg)
Превозни средства без климатик

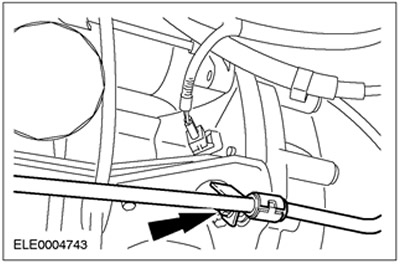

27. Разкачете скобата на хидравличната линия на кормилното управление.
![](https://www.fordbook.ru/img/focus/1146.jpg)

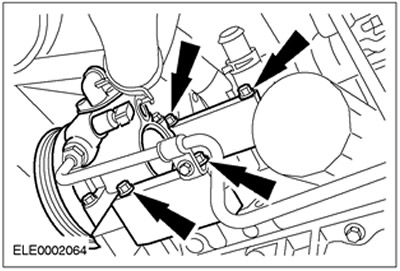

28. Изключете помпата на кормилното управление заедно с основната плоча. Завържете с помощта на връзки с цип.
![](https://www.fordbook.ru/img/focus/1147.jpg)
Превозни средства с климатик

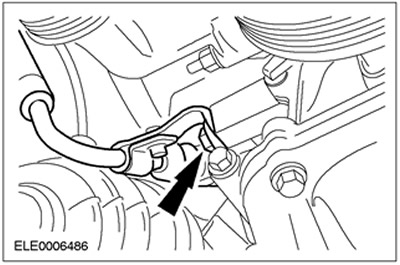

29. Разкачете скобата на тръбата за високо налягане на кормилното управление.
![](https://www.fordbook.ru/img/focus/1148.jpg)

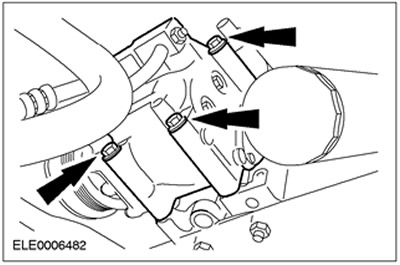

30. Изключете компресора на климатика Завържете с ципове.
![](https://www.fordbook.ru/img/focus/1149.jpg)
Всички превозни средства

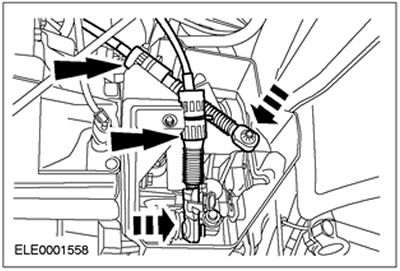

31. Изключете кабела за превключване и кабела за избор на предавка.
![](https://www.fordbook.ru/img/focus/1150.jpg)

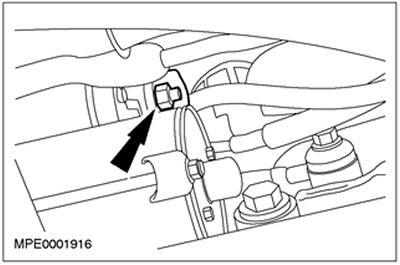

32. Изключете заземителния кабел на стартера.
![](https://www.fordbook.ru/img/focus/1151.jpg)

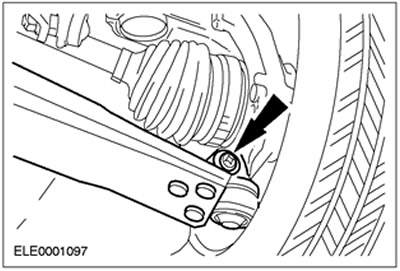

33. Разкачете долните рамена на окачването от двете страни.
![](https://www.fordbook.ru/img/focus/1152.jpg)
34. Разкачете скобата от междинния лагер на десния вал на предния мост. Изхвърлете скобите и гайките, тъй като вече не са необходими.
![](https://www.fordbook.ru/img/focus/1153.jpg)
35.
ВНИМАНИЕ: Вътрешната панта не трябва да бъде наклонена на повече от 18 градуса. Външна панта - под ъгъл над 45 градуса.
Свалете десния вал на предния мост от скоростната кутия и го завържете. Запушете дупките в скоростната кутия с технологични тапи.
![](https://www.fordbook.ru/img/focus/1154.jpg)
36.
ВНИМАНИЕ: Вътрешната панта не трябва да бъде наклонена на повече от 18 градуса, а външната панта не трябва да бъде наклонена на повече от 45 градуса.

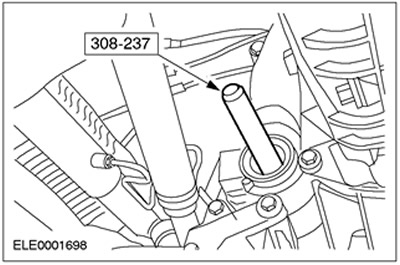

Отстранете левия вал на предния мост от скоростната кутия и го завържете. Запушете дупките в скоростната кутия с технологични тапи.
![](https://www.fordbook.ru/img/focus/1155.jpg)
Превозни средства с климатик

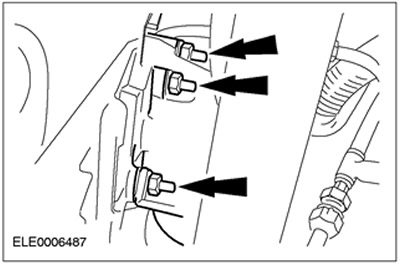

37. Разкачете скобата и помпата на кормилното управление заедно с обтегача на задвижващия ремък. Завържете с помощта на връзки с цип.
![](https://www.fordbook.ru/img/focus/1156.jpg)
Всички превозни средства
38.
ЗАБЕЛЕЖКА: Ограничителят на преобръщане е под напрежение.

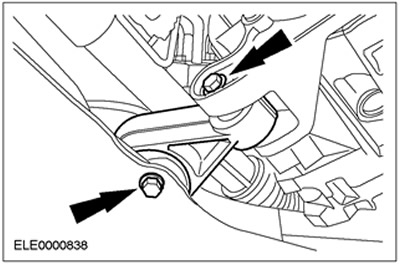

Отстранете ограничителя на ролката.
![](https://www.fordbook.ru/img/focus/1157.jpg)

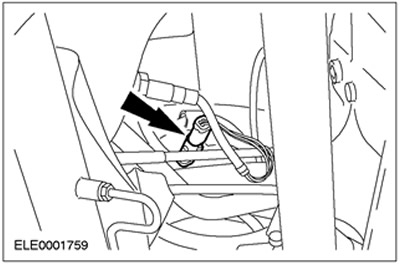

39. Изключете съединителя на нагреваемия кислороден сензор (HO2S).
![](https://www.fordbook.ru/img/focus/1158.jpg)

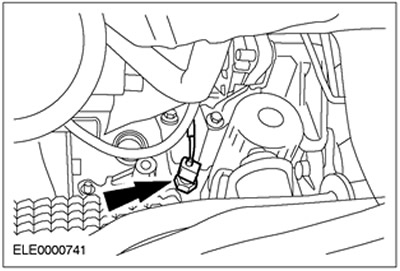

40. Разкачете щепсела на превключвателя за налягане на маслото.
![](https://www.fordbook.ru/img/focus/1159.jpg)

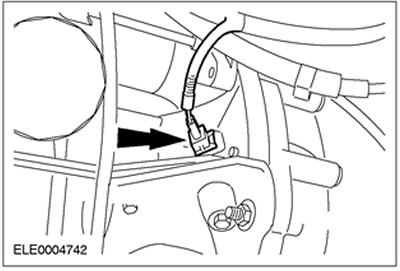

41. Изключете щепсела на сензора за положение на коляновия вал (CKP сензор).
![](https://www.fordbook.ru/img/focus/1160.jpg)
42.
ВНИМАНИЕ: Ако спираловидната тръба е огъната твърде много, това може да причини повреда, която да доведе до повреда на елемента.

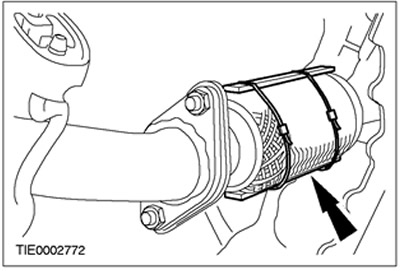

Закрепете гъвкавата изходяща тръба с опорна втулка или подходяща шина.
![](https://www.fordbook.ru/img/focus/1161.jpg)

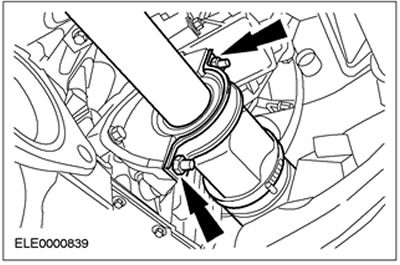

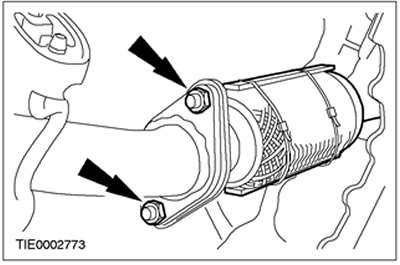

43. Изключете приемната изпускателна тръба.
- Премахнете подложката.
- Свалете изпускателния колектор.
![](https://www.fordbook.ru/img/focus/1162.jpg)
44. Подготвителна работа преди отстраняване на двигателя / скоростната кутия:
- Поставете монтажната стойка под двигателя и скоростната кутия.
- Спуснете автомобила достатъчно, така че комплектът двигател/скоростна кутия да остане на стойката за монтаж.
- Подпрете двигателя върху дървени блокове и го закрепете към монтажната стойка с помощта на фиксиращите скоби.

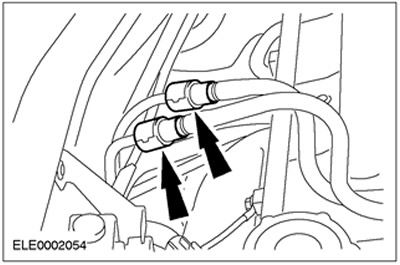

45. Разкачете горивопроводите. Вижте раздел 310-00 за повече информация.
![](https://www.fordbook.ru/img/focus/1163.jpg)

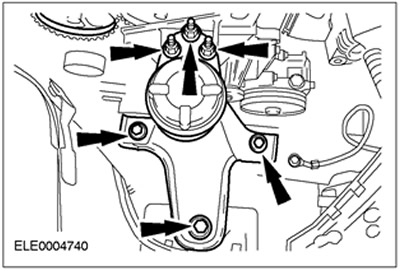

46. Откачете предната стойка на двигателя.
![](https://www.fordbook.ru/img/focus/1164.jpg)
47. Отстранете задната стойка на двигателя.
- Разхлабете и свалете централната гайка.
- Разхлабете и свалете гайките на стойката на двигателя.
![](https://www.fordbook.ru/img/focus/1165.jpg)
48. Повдигнете автомобила Вижте раздел 100-02 за повече информация. Издърпайте двигателя и трансмисията напред и навън изпод автомобила.

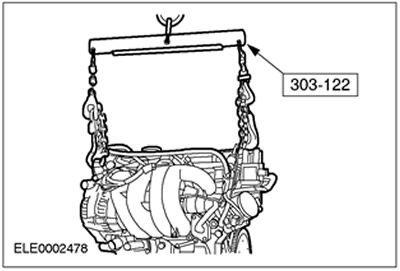

49. Докарайте крана и с помощта на специален инструмент вземете двигателя до него.
![](https://www.fordbook.ru/img/focus/1166.jpg)
50. Разположете двигателя и скоростната кутия така, че само скоростната кутия да лежи върху монтажната стойка. Подпрете скоростната кутия с дървени блокове и я закрепете със скоба.

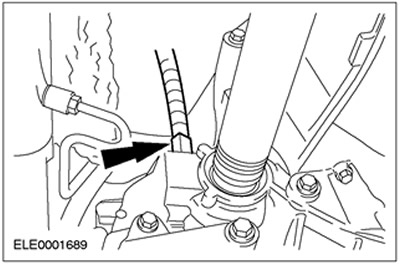

51. Изключете кабелния сноп на двигателя. Изключете съединителя на сензора за скорост на превозното средство (VSS).
![](https://www.fordbook.ru/img/focus/1167.jpg)

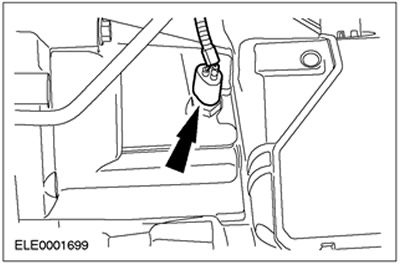

52. Разединете гнездото на превключвателя на фенерите на задната част.
![](https://www.fordbook.ru/img/focus/1168.jpg)

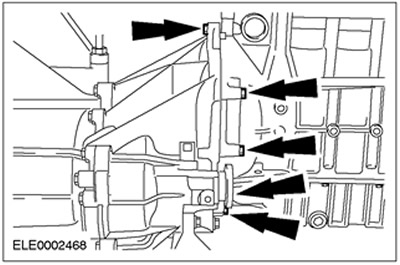

53. Извийте десните болтове на фланеца. Разкачете скобата на кабела за превключване.
![](https://www.fordbook.ru/img/focus/1169.jpg)

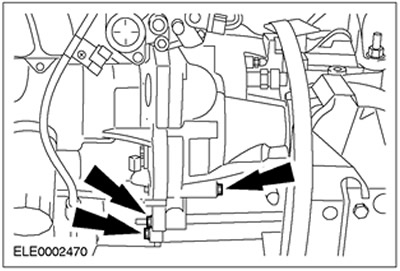

54. Извийте левите болтове на фланеца.
![](https://www.fordbook.ru/img/focus/1170.jpg)
55. Разкачете двигателя от скоростната кутия.
