Специален инструмент
![]() | Инструмент за повдигане на двигател 303-122 (21068A) |
![]() | Инструмент за отстраняване и монтаж на скоба за маркуч на радиатора 303-397 (24-003) |
Общо оборудване:
- Технологични мъничета
- Монтажна стойка:
- Скоба
- Кран за ремонтна работилница
Инсталиране
Всички превозни средства
1. Общи бележки:
- Използвайте специален инструмент 303-397, за да монтирате и демонтирате маркучите за охлаждаща течност и вентилационните маркучи, ако е необходимо.
- Местоположението на опорите на двигателя в описанието е посочено въз основа на изгледа от скоростната кутия към двигателя.
2.
ВНИМАНИЕ: Не забравяйте да инсталирате две водещи втулки.
Свържете двигателя и скоростната кутия.

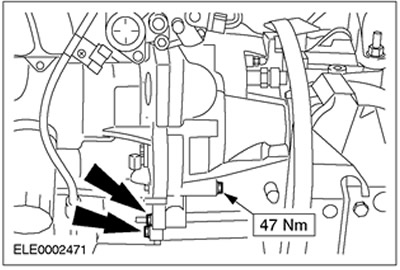

3. Монтирайте болтовете на левия фланец.
![](https://www.fordbook.ru/img/focus/1342.jpg)

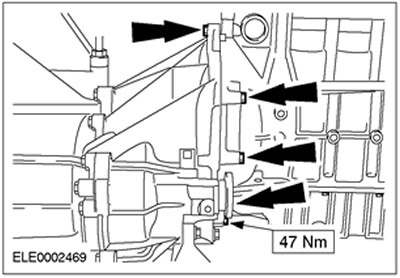

4. Монтирайте болтовете на десния фланец. Свържете скобата на кабела за превключване.
![](https://www.fordbook.ru/img/focus/1343.jpg)
5. Монтирайте модула на двигателя със скоростната кутия на стойката за монтаж. Подпрете скоростната кутия с дървени блокове и я закрепете със скоба.

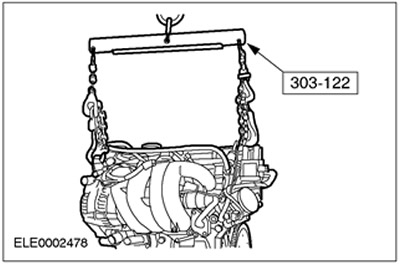

6. Откачете специалния инструмент.
![](https://www.fordbook.ru/img/focus/1344.jpg)

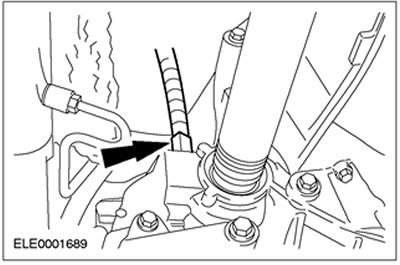

7. Свържете конектора на сензора за скорост на превозното средство (VSS).
![](https://www.fordbook.ru/img/focus/1345.jpg)

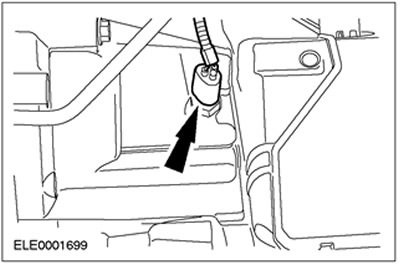

8. Свържете съединителя на превключвателя на светлините за заден ход.
![](https://www.fordbook.ru/img/focus/1346.jpg)
9. Повдигнете автомобила Вижте раздел 100-02 за повече информация.
10. Поставете модула на двигателя със скоростната кутия на стойката за монтаж под колата.
11. Спуснете автомобила и насочете модула на двигателя и трансмисията в двигателното отделение.

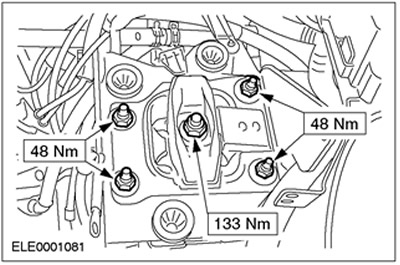

12. Монтирайте задната стойка на двигателя.
- Затегнете средната гайка.
- Затегнете гайките на стойката на двигателя.
![](https://www.fordbook.ru/img/focus/1347.jpg)

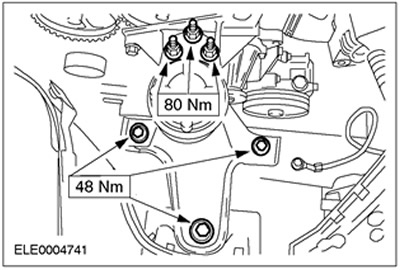

13. Монтирайте предната стойка на двигателя.
![](https://www.fordbook.ru/img/focus/1348.jpg)
14. Отстранете фиксиращата яка.
15. Вдигнете колата. Вижте раздел 100-02 за повече информация. Отстранете монтажната стойка от под модула на двигателя със скоростната кутия.

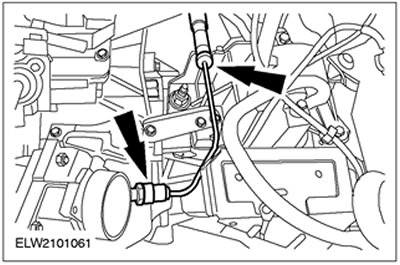

16. Свържете линията на главния цилиндър на съединителя.
![](https://www.fordbook.ru/img/focus/1349.jpg)
17.

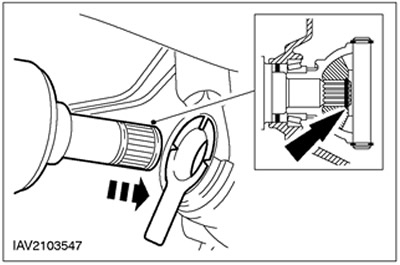

ВНИМАНИЕ: Вътрешната панта не трябва да бъде наклонена на повече от 18 градуса. Външна панта - под ъгъл над 45 градуса.
Монтирайте левия вал на предния мост в скоростната кутия. Отстранете технологичните тапи от отворите на скоростната кутия.
![](https://www.fordbook.ru/img/focus/1350.jpg)
осемнадесет.
ЗАБЕЛЕЖКА: Сменете скобата и гайките на междинния лагер.
ЗАБЕЛЕЖКА: Поставете междинния вал в трансмисията, така че лагерът на междинния вал да опре в реброто на скобата на междинния вал.

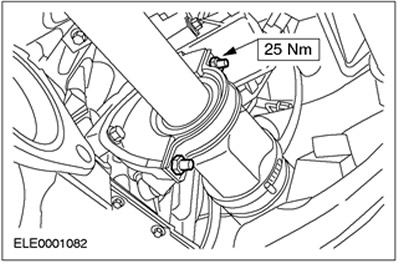

Монтирайте предна полуоска с междинен вал. Отстранете технологичните тапи от отворите на скоростната кутия.
![](https://www.fordbook.ru/img/focus/1351.jpg)

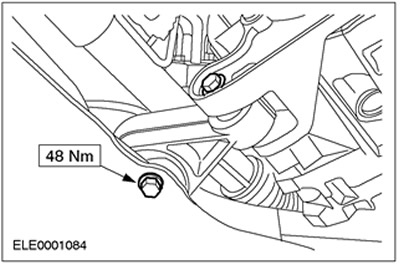

19. Инсталирайте ограничителя на въртенето на двигателя.
![](https://www.fordbook.ru/img/focus/1352.jpg)
Превозни средства с климатик

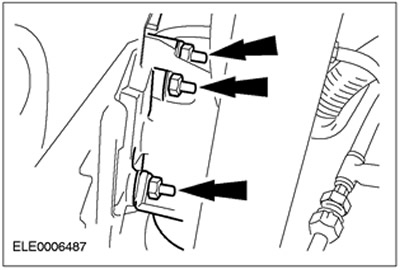

20. Свържете скобата на помпата на кормилното управление към обтегача на задвижващия ремък.
![](https://www.fordbook.ru/img/focus/1353.jpg)
Всички превозни средства

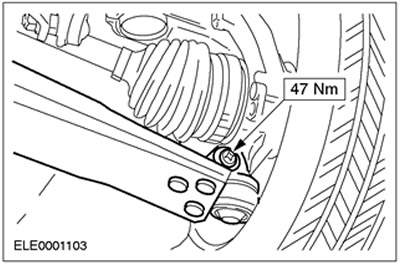

21. Свържете сферичните шарнири на долните рамена на окачването от двете страни.
![](https://www.fordbook.ru/img/focus/1354.jpg)
22. Монтирайте кабела за превключване и кабела за избор на предавка.
![](https://www.fordbook.ru/img/focus/1355.jpg)

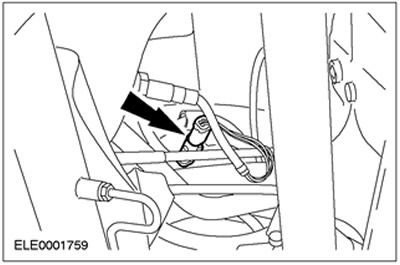

23. Свържете съединителя на нагреваемия кислороден сензор (HO2S).
![](https://www.fordbook.ru/img/focus/1356.jpg)

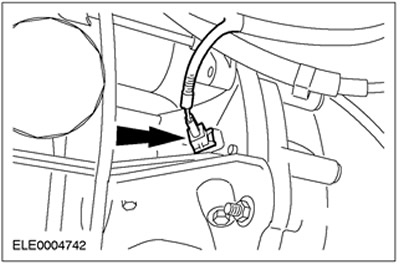

24. Поставете щепселния конектор на сензора за положение на коляновия вал (CKP сензор).
![](https://www.fordbook.ru/img/focus/1357.jpg)

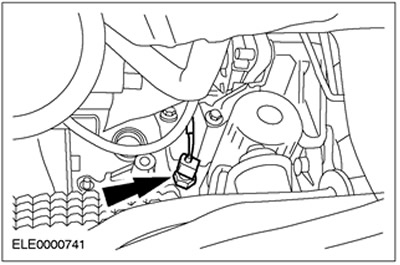

25. Свържете щепсела на превключвателя за налягане на маслото.
![](https://www.fordbook.ru/img/focus/1358.jpg)

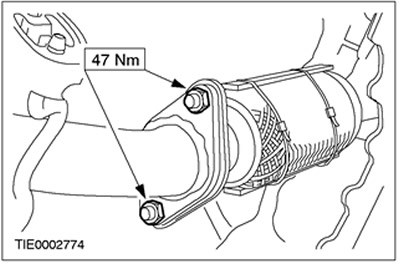

26. Свържете изпускателен колектор към приемна изпускателна тръба.
- Свържете изпускателния колектор към главата на цилиндъра.
- Използвайте нови разделители.
![](https://www.fordbook.ru/img/focus/1359.jpg)
27. Отстранете временната опора на гъвкавата изпускателна тръба.

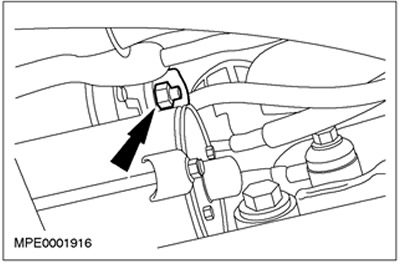

28. Инсталирайте заземяващия кабел на стартера.
![](https://www.fordbook.ru/img/focus/1360.jpg)
Превозни средства без климатик

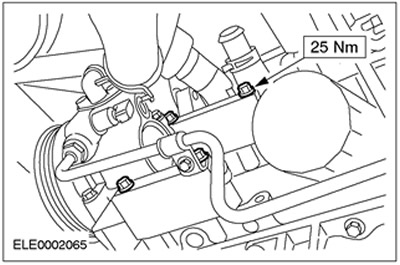

29. Свържете помпата на кормилното управление към основната плоча. Отстранете скобата.
![](https://www.fordbook.ru/img/focus/1361.jpg)

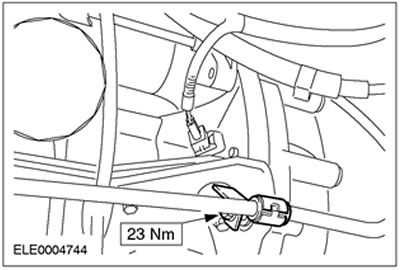

30. Свържете конзолата на хидравличната линия на сервоуправлението.
![](https://www.fordbook.ru/img/focus/1362.jpg)
Превозни средства с климатик

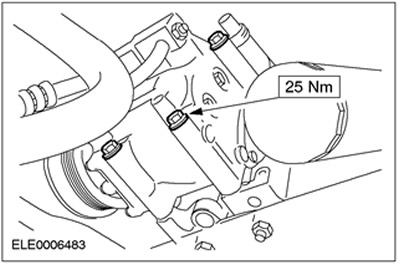

31. Свържете компресора на климатика.
![](https://www.fordbook.ru/img/focus/1363.jpg)

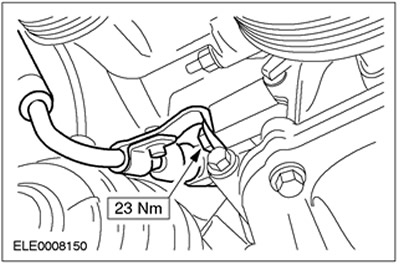

32. Инсталирайте скобата на тръбата за високо налягане на сервоуправление.
![](https://www.fordbook.ru/img/focus/1364.jpg)
Всички превозни средства

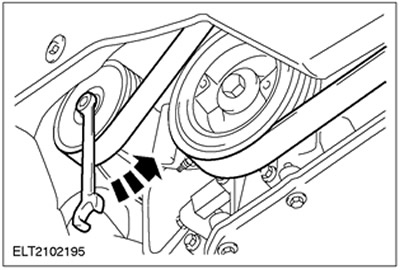

33. Инсталирайте задвижващия ремък и го опънете.
![](https://www.fordbook.ru/img/focus/1365.jpg)

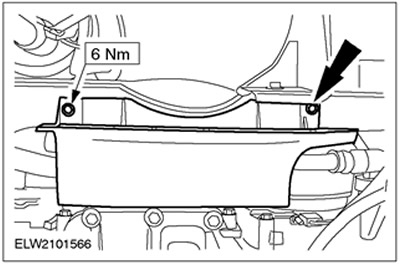

34. Монтирайте капака на задвижващия ремък.
![](https://www.fordbook.ru/img/focus/1366.jpg)
35. Спуснете колата.

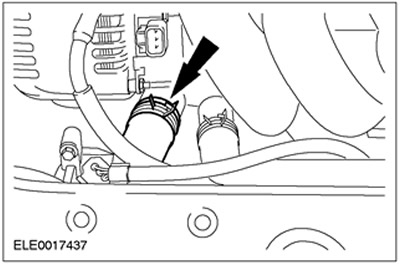

36. Монтирайте маркуча за охлаждащата течност.
![](https://www.fordbook.ru/img/focus/1367.jpg)

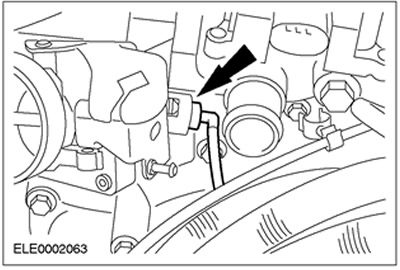

37. Свържете вакуумната линия на въглеродния филтър.
![](https://www.fordbook.ru/img/focus/1368.jpg)

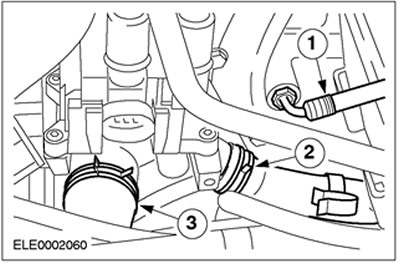

38. Свържете маркучите на охлаждащата течност и отоплението.
- 1. Маркуч на разширителния съд за охлаждащата течност
- 2. Маркуч за нагревател
- 3.Маркуч за охлаждаща течност
![](https://www.fordbook.ru/img/focus/1369.jpg)
Превозни средства без климатик

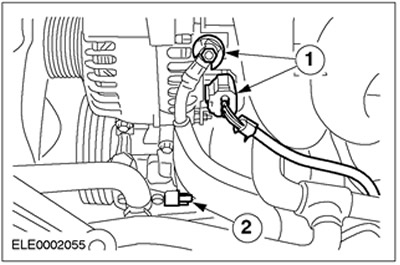

39. Свържете щепселния конектор и свържете проводника.
- 1. Свържете електрическото окабеляване към генератора.
- 2. Инсталирайте конектора на помпата на кормилното управление.
![](https://www.fordbook.ru/img/focus/1370.jpg)
Превозни средства с климатик

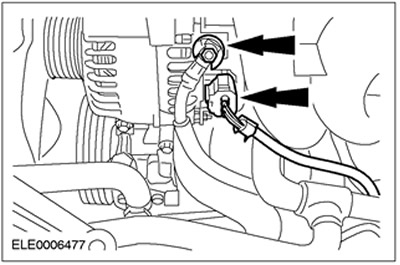

40. Свържете електрическото окабеляване към генератора.
![](https://www.fordbook.ru/img/focus/1371.jpg)
Всички превозни средства

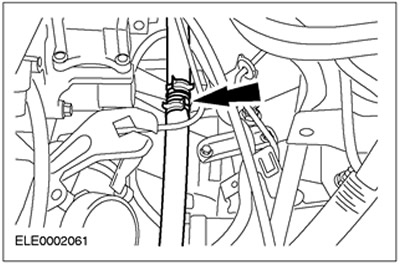

41. Свържете маркуча на нагревателя.
![](https://www.fordbook.ru/img/focus/1372.jpg)

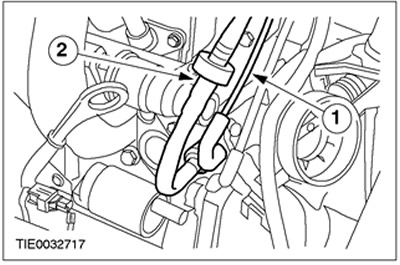

42. Свържете маркучите и закачете щепселния конектор.
- 1.Вакуумен маркуч - контрол на налягането на горивото
- 2. Вакуумен маркуч на усилвателя на спирачките
![](https://www.fordbook.ru/img/focus/1373.jpg)

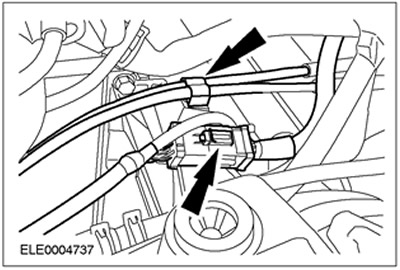

43. Поставете конектора на кабелния сноп на двигателя. Закрепете кабелите за превключване.
![](https://www.fordbook.ru/img/focus/1374.jpg)

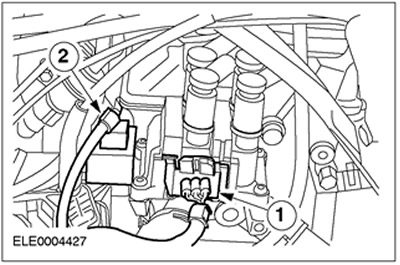

44. Свържете щепсела.
- 1.Запалителна бобина (EI)
- 2. Кондензатор
![](https://www.fordbook.ru/img/focus/1375.jpg)

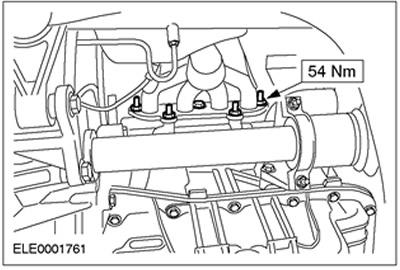

45.
ЗАБЕЛЕЖКА: Използвайте ново уплътнение на изпускателния колектор.
Свържете изпускателния колектор (показан отдолу).
![](https://www.fordbook.ru/img/focus/1376.jpg)

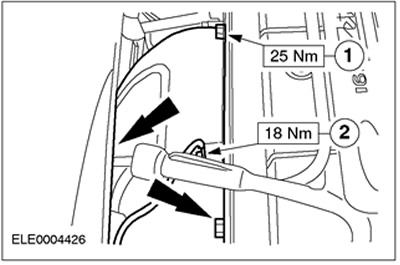

46. Свържете топлинния щит на изпускателния колектор и заземителния кабел на двигателя.
- 1. Топлинен щит на изпускателния колектор
- 2. Заземителен кабел на двигателя
![](https://www.fordbook.ru/img/focus/1377.jpg)

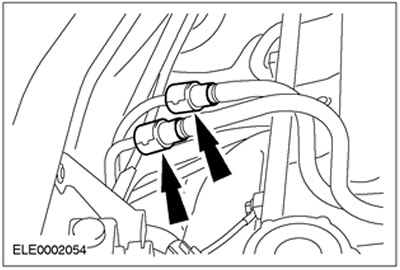

47. Свържете горивопроводите.
![](https://www.fordbook.ru/img/focus/1378.jpg)

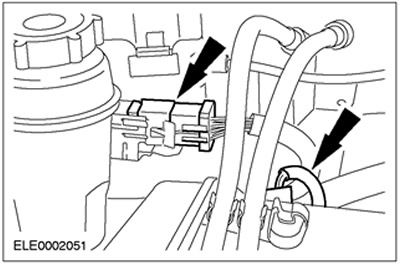

48. Свържете щепсела на кабелния сноп на двигателя и щепсела на сензора за положение на разпределителния вал (CMP).
![](https://www.fordbook.ru/img/focus/1379.jpg)

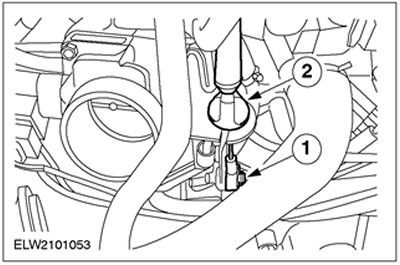

49. Свържете кабела на ускорителя.
- 1.Заключете клипа.
- 2. Прикрепете кабела към скобата.
![](https://www.fordbook.ru/img/focus/1380.jpg)

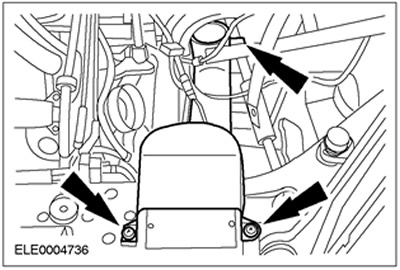

50. Монтирайте входния тръбопровод.
![](https://www.fordbook.ru/img/focus/1381.jpg)

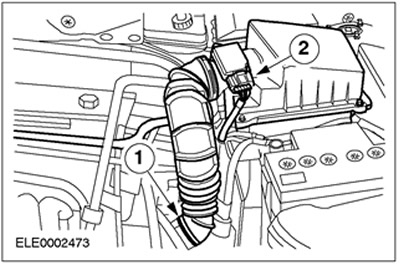

51. Монтирайте въздушния филтър с маркуча за всмукване на въздух.
- 1. Всмукателен маркуч
- 2. Свържете съединителя на сензора за масов въздушен поток (MAF).
- Свържете PCV маркуча към главата на цилиндъра.
![](https://www.fordbook.ru/img/focus/1382.jpg)

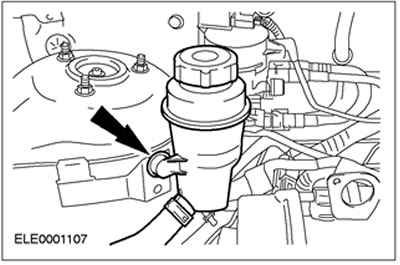

52. Фиксирайте резервоара на усилвателя на кормилното управление.
![](https://www.fordbook.ru/img/focus/1383.jpg)

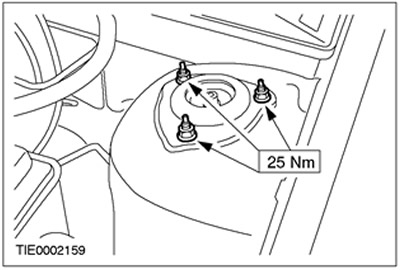

53. Затегнете гайките на горните опори на лявата и дясната подпори на окачването.
![](https://www.fordbook.ru/img/focus/1384.jpg)

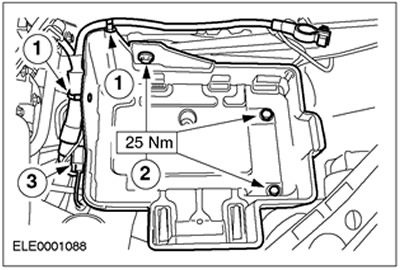

54. Инсталирайте рафта на батерията.
- 1. Поправете и свържете мъжкия конектор.
- 2. Затегнете болтовете.
- 3. Поправете кабелния сноп.
![](https://www.fordbook.ru/img/focus/1385.jpg)
55. Поставете нов маслен филтър.
56. Напълнете двигателно масло според спецификацията.
57. Стандартни крайни операции:
- Напълнете с охлаждаща течност. Вижте раздел 303-03 за повече информация.
- Обезвъздушете системата на хидравличния съединител. Вижте раздел 308-00 за повече информация.
- Проверете нивото на маслото в двигателя.
- Поставете батерията. Вижте раздел 414-01 за повече информация.
- Ако е необходимо, закрепете кабела с кабелни връзки.
- Проверете отново нивата на течността и коригирайте, ако е необходимо.
