Специален инструмент
![]() | Компресор на пружината на клапана 303-361 (21155) |
![]() | Адаптер за 303-361 303-361-04 (2115504) |
![]() | Адаптер за 303-361 303-361-05 (2115505) |
![]() | Монтаж на шплинт на клапан 303-362 (21156) |
![]() | Въздушен адаптер за цилиндър 303-363 (21157) |
![]() | Клещи за уплътнение на стеблото на клапана 303-508 (21211) |
Име | Спецификация |
Двигателно масло | WSS-M2C912-A1 |
Оттегляне
1. Отстранете разпределителните валове. За повече информация вижте наличната в този раздел глава Разпределителни валове.

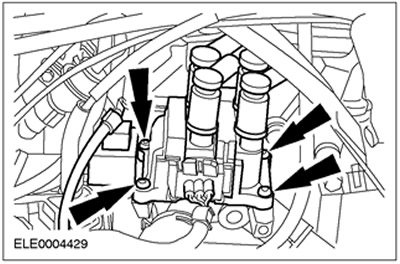

2. Свалете бобината на запалването и кондензатора.
![](https://www.fordbook.ru/img/focus/0992.jpg)

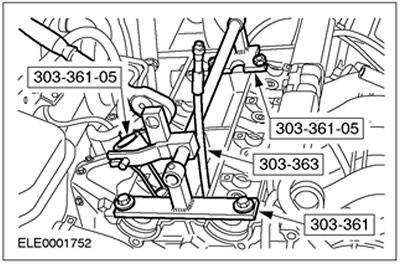

3. Свържете специални инструменти. Подайте сгъстен въздух при (7-10) бара към цилиндъра.
![](https://www.fordbook.ru/img/focus/0993.jpg)
4. С помощта на специалния инструмент отстранете пружината на клапана.
- Стиснете пружината на клапана.
- Отстранете крекерите, пружинните пластини и пружината.
![](https://www.fordbook.ru/img/focus/0994.jpg)

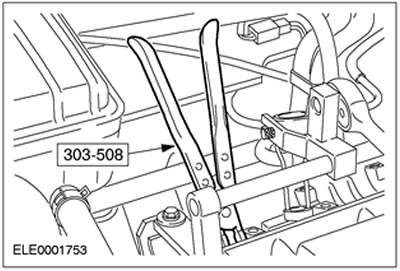

5. С помощта на специалния инструмент отстранете уплътнението на стеблото на клапана.
![](https://www.fordbook.ru/img/focus/0995.jpg)
6. Повторете горните стъпки за всички клапани.
Инсталиране

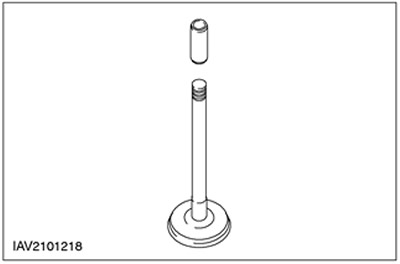

1. Плъзнете уплътнителната втулка върху стеблото на клапана.
![](https://www.fordbook.ru/img/focus/0996.jpg)
2.
ВНИМАНИЕ: Уплътненията на стеблото на клапаните за всмукателните клапани са зелени, а за изпускателните клапани са кафяви.
Монтирайте масленото уплътнение на стеблото на клапана.
- Намажете стеблото на клапана и уплътнителния ръб с двигателно масло.
- Плъзнете уплътнението на стеблото на клапана върху стеблото на клапана.
- Поставете капачката на пружината на клапана и пружината на клапана.

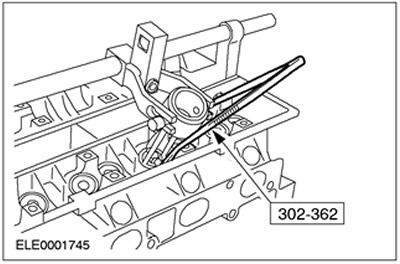

- Стиснете пружините на клапана с помощта на специалния инструмент и отстранете уплътнителната втулка от стеблото на клапана.
- С помощта на специалния инструмент монтирайте шплинтите на стеблото на клапана.
![](https://www.fordbook.ru/img/focus/0997.jpg)
4. Повторете горните стъпки за всички клапани.
5. Изключете специалните инструменти.
![](https://www.fordbook.ru/img/focus/0998.jpg)

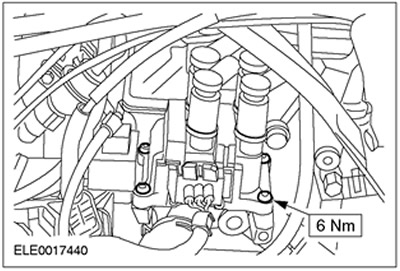

6. Монтирайте запалителната бобина и кондензатора.
![](https://www.fordbook.ru/img/focus/0999.jpg)
7. Свалете разпределителните валове. За повече информация вижте наличната в този раздел глава Разпределителни валове.
