Държач на главна скоростна кутия с диференциал — демонтаж и монтаж

	Устройство за монтаж на диференциален лагер 205-062 (15025A)
	Издърпвач на лагер (основен инструмент) 205-295 (15050A)
	Цанга за 205-295 308-197 (16-062)
	Адаптер 205-071-01 (15026A01)

Наименование	Спецификация
Трансмисионна течност за автоматична скоростна кутия	WSS-M2C202-B

Разглобяване

1.

ВНИМАНИЕ: Внимавайте да не повредите импулсното колело на сензора за скорост.

ЗАБЕЛЕЖКА: Показана е лявата страна, дясната страна е подобна.

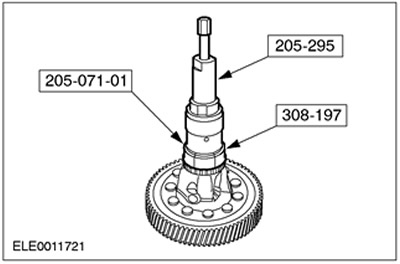

С помощта на специални инструменти отстранете лагерите на корпуса на диференциала.



2.

ЗАБЕЛЕЖКА: Ролката може да се извади през картера.

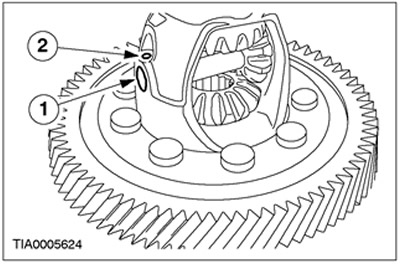

Отстранете вала на зъбното колело на диференциала.

• Извадете щифта и го изхвърлете, тъй като вече не е необходим.
• Отстранете вала на зъбното колело на диференциала.

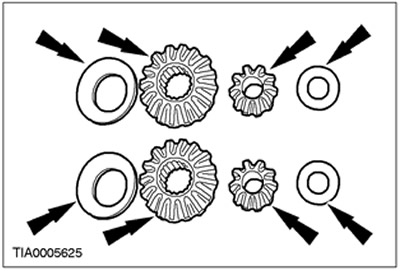

3. Свалете страничните зъбни колела на диференциала.

• 1. Завъртете пиньоните на диференциала на 90 градуса и отстранете пиньоните на диференциала заедно с упорните шайби.
• 2. Свалете страничните зъбни колела на диференциала заедно с упорните шайби.

4. Почистете добре всички компоненти с подходящ разтворител и ги изсушете със сух въздух под налягане.

5. Проверете диференциалните компоненти за повреди и износване.

• Зъбци и монтажни отвори на сателити
• Зъби и шлици на полуаксиални зъбни колела
• Опорни шайби
• Пиньонна ос на диференциала
• Корпусни повърхности на лагери и диференциали

Сглобяване

1. Смажете зъбните колела и упорните шайби с чиста трансмисионна течност.

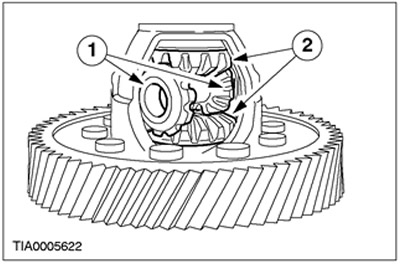

2. Монтирайте диференциалните зъбни колела и упорните шайби.

• 1. Монтирайте страничните зъбни колела на диференциала и упорните шайби.
• 2. Монтирайте диференциалните зъбни колела и упорните шайби, като ги завъртите на 90 градуса.

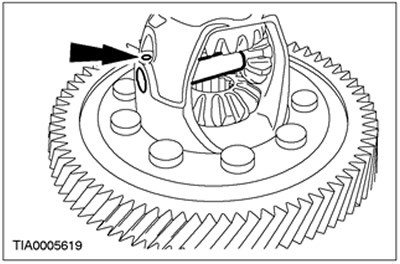

3. Монтирайте оста на зъбното колело на диференциала.

• 1. Инсталирайте сателитната ос.
• 2. Инсталирайте нов щифт.

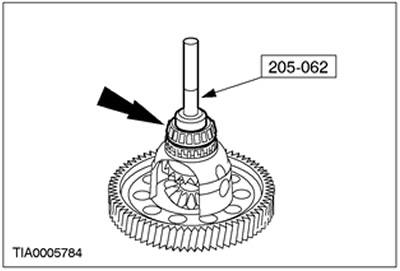

4. С помощта на специалния инструмент монтирайте лагерите на картера на диференциала.
