ЗАБЕЛЕЖКА: Използвайте цифров мултицет за всички електрически измервания.
ПИНПОИНТ ТЕСТ P: ЛЯВ ИЛИ ДЕСЕН ПРОЗОРЕЦ ЕЛЕКТРИЧЕСКИ ПРОЗОРЕЦ НЕ РАБОТИ - ПРЕДЕН И ЗАДЕН ЕЛЕКТРИЧЕСКИ ПРОЗОРЕЦ ПРОЗОРЦИ
|
ЩАТИ |
ПОДРОБНОСТИ/РЕЗУЛТАТИ/ДЕЙСТВИЯ |
|
P1: ПРОВЕРЕТЕ НАПРЕЖЕНИЕТО НА ЗАПАЛВАНЕТО КЪМ ПРЕВКЛЮЧВАТЕЛЯ ЗА ЕЛЕКТРИЧЕСКИ ПРОЗОРЦИ |
|
|
ЗАБЕЛЕЖКА:Уверете се, че ключалката на задния прозорец не е включена. |
|
|
1Поставете на позиция ВКЛ. |
|
|
• Свети ли светодиодът на превключвателя на електрическия прозорец? |
|
|
→ Да |
|
|
Отидете на P2 |
|
|
→ Не |
|
|
Отидете на P6 |
|
|
P2: ПРОВЕРЕТЕ РАБОТАТА НА ПРОЗОРЕЦА, КОИТО НЕ РАБОТИ, КАТО НАТИСНЕТЕ ПРЕВКЛЮЧВАТЕЛЯ ЗА ПРОЗОРЕЦА НА ШОФЬОРСКАТА ВРАТА |
|
|
1Натиснете ключа за електрически прозорци на прозореца на шофьорската врата. |
|
|
• Електрическият прозорец не работи ли правилно? |
|
|
→ Да |
|
|
Стъклоповдигач на шофьорската врата. ПРОВЕРКА за основателността на рекламацията на клиента. Всички пътнически прозорци, отидете на P3 |
|
|
→ Не |
|
|
Отидете на P8 |
|
|

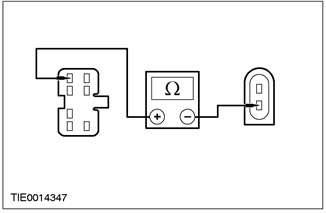

P3: ПРОВЕРКА ЗА ОТВОРЕНО МЕЖДУ ПРЕВКЛЮЧВАТЕЛЯ ЗА ЕЛЕКТРИЧЕСКИ ПРОЗОРЕЦ И ВЕРИГАТА ЗА ПОВДИГАНЕ НА ЕЛЕКТРИЧЕСКИ ПРОЗОРЕЦ |
|
|
1Изключете двигателя на електрическия прозорец - C735 или C736. |
|
|
2Изключете превключвателя за неработещ електрически прозорец - C482 или C485. |
|
|

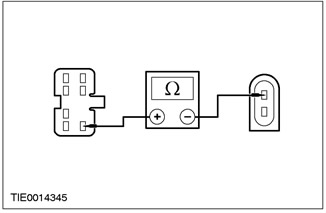

3Измерете съпротивлението между: • Щифт 5 C485 на превключвателя на електрическия прозорец на предната пътническа врата, верига 31S-AJ55B (черен/оранжев), от страната на кабелния сноп и щифт 3 C735 на двигателя на електрическия прозорец, верига 31S-AJ55A (черен/оранжев), от страната на кабелния сноп. • Щифт 5 C482 на превключвателя на електрическия прозорец на лявата задна пътническа врата, верига 31S-AJ46B (черен/бял), от страната на кабелния сноп и щифт 3 C736 на двигателя на електрическия прозорец, верига 31S-AJ46A (черен/бял), от страната на кабелния сноп. • Щифт 5 C482 на превключвателя на електрическия прозорец на дясна задна пътническа врата, верига 31S-AJ46B (черен/бял), от страната на кабелния сноп и щифт 3 C736 на двигателя на електрическия прозорец, верига 31S-AJ46A (черен/бял), от страната на кабелния сноп. |
|
• Съпротивлението по-малко от 5 ома ли е? |
|
|
→ Да |
|
|
Отидете на P4 |
|
|
→ Не |
|
|
РЕМОНТирайте верига 31S-AJ55B (черно/оранжево) или верига 31S-AJ46B (черно/бяло). ПРОВЕРЕТЕ дали системата работи правилно. |
|
|
P4: ПРОВЕРКА ЗА ОТВОРЕНО МЕЖДУ ПРЕВКЛЮЧВАТЕЛЯ ЗА ЕЛЕКТРИЧЕСКИ ПРОЗОРЕЦ И ДОЛНАТА ВЕРИГА НА МОТОРА НА ЕЛЕКТРИЧЕСКОТО ПРОЗОРЦЕ |
|
|
1Измерете съпротивлението между: • Щифт 2 на превключвателя на електрическия прозорец на предната пътническа врата C485, верига 31S-AJ54B (черен/син), от страната на кабелния сноп и щифт 4 C735 на двигателя на електрическия прозорец, верига 31S-AJ54A (черен/син), от страната на кабелния сноп. • Щифт 2 на превключвателя на електрическия прозорец на лявата задна пътническа врата C482, верига 31S-AJ63B (черен/син), от страната на кабелния сноп и щифт 4 C736 на двигателя на електрическия прозорец, верига 31S-AJ63A (черен/син), от страната на кабелния сноп. • Щифт 2 на превключвателя на електрическия прозорец на дясна задна пътническа врата C483, верига 31S-AJ63B (черен/син), от страната на кабелния сноп и щифт 4 C736 на двигателя на електрическия прозорец, верига 31S-AJ63A (черен/син), от страната на кабелния сноп. |
|
• Съпротивлението по-малко от 5 ома ли е? |
|
|
→ Да |
|
|
Отидете на P5 |
|
|
→ Не |
|
|
РЕМОНТирайте верига 31S-AJ54B (черно/синьо) или верига 31S-AJ63B (черно/синьо). ПРОВЕРЕТЕ дали системата работи правилно. |
|
|

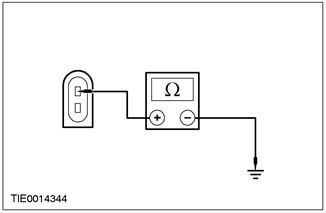

P5: ПРОВЕРЕТЕ ВЕРИГАТА НА ЗАМЯТА НА МОТОРА НА ПРОЗОРЕЦА |
|
|

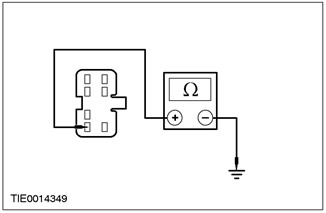

1Измерете съпротивлението между: • C735 щифт 8 на двигателя на електрическия прозорец на прозореца на предния пътник, верига 31-AJ27 (черен), страната на кабелния сноп и масата. • C736 щифт 8 на двигателя на електрическия прозорец на задния ляв пътник, верига 31-AJ31 (черен), страната на кабелния сноп и масата. • Щифт 8 C736 на двигателя на електрическия прозорец на десния заден пътнически прозорец, верига 31-AJ31 (черен), страна на кабелния сноп и маса. |
|
• Съпротивлението по-малко от 5 ома ли е? |
|
|
→ Да |
|
|
ПРОВЕРКА за основателността на рекламацията на клиента. |
|
|
→ Не |
|
|
РЕМОНТирайте верига 31-AJ27 (черна) или верига 31-AJ31 (черна). ПРОВЕРЕТЕ дали системата работи правилно. |
|
|

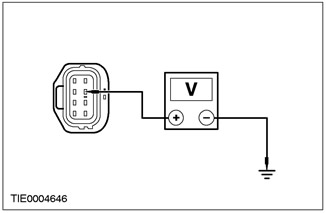

P6: ПРОВЕРЕТЕ НАПРЕЖЕНИЕТО, ПОДАДЕНО КЪМ ПРЕВКЛЮЧВАТЕЛЯ НА ПРОЗОРЕЦА |
|
|
1Влезте в позиция OFF. |
|
|
2Изключете превключвателя за неработещ електрически прозорец - C482, C484 или C485. |
|
|
3Поставете на позиция ВКЛ. |
|
|

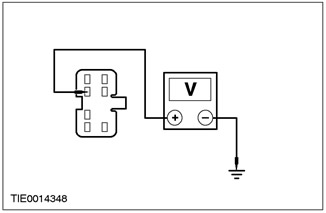

ЗАБЕЛЕЖКА:Показан е превключвател за електрически стъкла на пътническия прозорец. 4Измерете напрежението между: • Щифт 13 C484 на превключвателя на прозореца на водача, верига 15-LH14 (зелено/жълто), страната на кабелния сноп и земята. • Щифт 1 на превключвателя на електрическия прозорец на вратата на предния пътник C485, верига 15-LH31 (зелен/син), страната на кабелния сноп и масата. • Щифт 1 C482 на превключвателя за електрически прозорци на лявата задна пътническа врата, верига 15-LH36 (зелен/червен), страната на кабелния сноп и масата. • Щифт 1 на превключвателя на електрическия прозорец на дясна задна пътническа врата C482, верига 15-LH36 (зелено/червено), страна на кабелния сноп и маса. |
|
• Напрежението над 10 V ли е? |
|
|
→ Да |
|
|
Отидете на P7 |
|
|
→ Не |
|
|
Отидете на P14 |
|
|

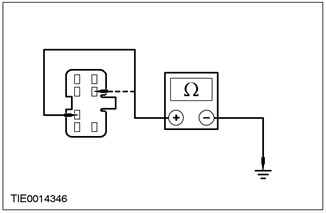

P7: ПРОВЕРЕТЕ ЗАЗЕМЯВАЩАТА ВЕРИГА НА КЛЮЧА НА ПРОЗОРЦА |
|
|
1Влезте в позиция OFF. |
|
|
ЗАБЕЛЕЖКА:Показан е превключвател за електрически стъкла на шофьорския прозорец. 2Измерете съпротивлението между: • Превключвател за електрически прозорци на шофьорския прозорец C484 щифт 4, верига 31-AJ7 (черен), страната на кабелния сноп и масата. • Щифт 6 C485 на превключвателя на прозореца на вратата на предния пътник, верига 31-AJ18 (черен), страната на кабелния сноп и масата. • Щифт 6 C482 на превключвателя за електрически прозорци на лявата задна пътническа врата, верига 31S-AJ32 (черен/оранжев), страната на кабелния сноп и масата. • Щифт 6 C482 на превключвателя за електрически прозорци на дясната задна пътническа врата, верига 31S-AJ32 (черен/оранжев), страната на кабелния сноп и масата. |
|
• Съпротивлението по-малко от 5 ома ли е? |
|
|
→ Да |
|
|
РЕМОНТ верига 32-AJ26 (бяла). |
|
|
→ Не |
|
|
КОРИГИРАЙТЕ електрическата верига 31-AJ7 (черна); или верига 31-AJ18 (черен) или верига 31S-AJ32 (черен/оранжев). Проверете превключващото напрежение на релето за отваряне/затваряне с едно докосване" |
|
|
P8: ПРОВЕРЕТЕ НАПРЕЖЕНИЕТО, ПОДАДЕНО КЪМ КОНЕКТОРА НА ВРАТАТА С ПРОЗОРЕЦА |
|
|
1Влезте в позиция OFF. |
|
|
2Изключете конектора на вратата на неработещия електрически прозорец - C42, C44, C45 или C46. |
|
|
3Поставете на позиция ВКЛ. |
|
|
ЗАБЕЛЕЖКА:Показан е съединителят на електрическия прозорец на предната врата. 4Измерете напрежението между: • щифт на електрическия прозорец на предната лява врата 9 C42, електрическа верига 29-AJ26 (оранжев/жълт), страна на кабелния сноп и маса. • Щифт 9 C44 на електрическия прозорец на предната дясна врата, електрическа верига 29-AJ27 (оранжево/бяло), страна на кабелния сноп и маса. • щифт 9 C45 на електрическия прозорец на лявата задна пътническа врата, електрическа верига 29-AJ13 (оранжево/синьо), страна на кабелния сноп и маса. • Щифт 9 C46 на електрическия прозорец на дясна задна пътническа врата, електрическа верига 29-AJ23 (оранжево/бяло), страна на кабелния сноп и маса. |
|
• Проверете напрежението на запалване, подадено към релето за отваряне с едно докосване" |
|
|
→ Да |
|
|
Отидете на P9 |
|
|
→ Не |
|
|
РЕМОНТ верига 29-AJ26 (оранжево/жълто); или електрическа верига 29-AJ27 (оранжево/бяло); или верига 29-AJ13 (оранжево/синьо) или верига 29-AJ23 (оранжево/бяло). Проверете компонентите на превключвателя на прозореца на водача. |
|
|

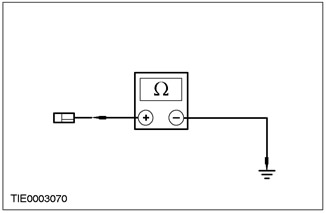

P9: ПРОВЕРЕТЕ ВЕРИГАТА НА ЗАЗЕЛЯВАНЕ НА МОТОРА НА ПРОЗОРЕЦА |
|
|
1Влезте в позиция OFF. |
|
|
2Изключете двигателя на електрическия прозорец - C734, C735 или C736. |
|
|
3Измерете съпротивлението между: • C734 щифт 8 на двигателя на електрическия прозорец на водача, верига 31-AJ26 (черен), страната на кабелния сноп и масата. • C735 щифт 8 на двигателя на електрическия прозорец на прозореца на предния пътник, верига 31-AJ27 (черен), страната на кабелния сноп и масата. • C736 щифт 8 на двигателя на електрическия прозорец на левия заден пътник, верига 31-AJ31 (черен), страна на кабелния сноп и маса. • Щифт 8 C736 на двигателя на електрическия прозорец на десния заден пътнически прозорец, верига 31-AJ31 (черен), страна на кабелния сноп и маса. |
|
• Съпротивлението по-малко от 5 ома ли е? |
|
|
→ Да |
|
|
Отидете на P10 |
|
|
→ Не |
|
|
КОРИГИРАЙТЕ електрическата верига 31-AJ26 (черна); или електрическа верига 31-AJ27 (черен); или електрическа верига 31-AJ31 (черен). ПРОВЕРЕТЕ дали системата работи правилно. |
|
|

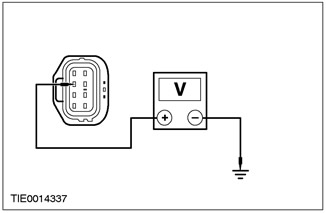

P10: ПРОВЕРЕТЕ НАПРЕЖЕНИЕТО КЪМ КОНЕКТОРА НА МОТОРА НА ПРОЗОРЕЦА |
|
|
1Свържете конектора на неработещата врата на електрическия прозорец - C42, C44, C45 ИЛИ C46. |
|
|
2Поставете на позиция ВКЛ. |
|
|
3Измерете напрежението между: • C734 щифт 7 на двигателя на електрическия прозорец на водача, верига 29-AJ26 (оранжево/жълто), страната на кабелния сноп и масата. • C735 щифт 7 на двигателя на електрическия прозорец на предния пътник, верига 29-AJ27 (оранжево/бяло), страната на кабелния сноп и масата. • C736 щифт 7 на двигателя на електрическия прозорец на задния ляв пътник, верига 29-AJ31 (оранжево/синьо), страната на кабелния сноп и масата. • C736 щифт 7 на двигателя на електрическия прозорец на десния пътнически прозорец, верига 29-AJ31 (оранжев/син), страната на кабелния сноп и масата. |
|
• Напрежението над 10 V ли е? |
|
|
→ Да |
|
|
Отидете на P11 |
|
|
→ Не |
|
|
РЕМОНТ верига 29-AJ26 (оранжево/жълто); или верига 29-AJ27 (оранжево/бяло) или верига 29-AJ31 (оранжево/синьо). ПРОВЕРЕТЕ дали системата работи правилно. |
|
|

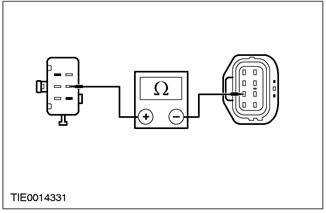

P11: ПРОВЕРЕТЕ за НАЛИЧИЕ НА РАЗКЪСВАНЕ на ВЕРИГАТА ПОДНИМАНИЯ ЕЛЕКТРОМОТОР НЕРАБОТАЮЩЕГО СТЕКЛОПОДЪЕМНИКА |
|
|
1Влезте в позиция OFF. |
|
|
2Натиснете превключвателя на двигателя на електрическия прозорец в положение НАГОРЕ. |
|
|
3Измерете съпротивлението между: • C734 щифт 3 на двигателя на електрическия прозорец на водача, верига 31S-AJ41 (черно/оранжево), страна на кабелния сноп и маса. • C735 щифт 3 на двигателя на електрическия прозорец на предния пътник, верига 31S-AJ55A (черен/оранжев), страната на кабелния сноп и масата. • C736 щифт 3 на двигателя на електрическия прозорец на задния ляв пасажер, верига 31S-AJ46A (черно/бяло), страна на кабелния сноп и маса. • Щифт 3 C736 на двигателя на електрическия прозорец на десния пътнически прозорец, верига 31S-AJ46A (черен/бял), страната на кабелния сноп и масата. |
|
• Съпротивлението по-малко от 5 ома ли е? |
|
|
→ Да |
|
|
Отидете на P12 |
|
|
→ Не |
|
|
РЕМОНТ верига 31S-AJ41 (черен/оранжев); или верига 31S-AJ55A (черно/оранжево) или верига 31S-AJ46A (черно/бяло). ПРОВЕРЕТЕ дали системата работи правилно. |
|
|
P12: ПРОВЕРКА ЗА ДОЛНА ВЕРИГА НА МОТОРА НА ОТВОРЕН ПРОЗОРЕЦ |
|
|
1Натиснете превключвателя на двигателя на електрическия прозорец в позиция НАДОЛУ. |
|
|
2Измерете съпротивлението между: • C734 щифт 4 на двигателя на електрическия прозорец на водача, верига 31S-AJ40 (черен/син), страната на кабелния сноп и масата. • C735 щифт 4 на двигателя на електрическия прозорец на предния пътник, верига 31S-AJ54A (черен/син), страната на кабелния сноп и масата. • C736 щифт 4 на двигателя на електрическия прозорец на задния ляв пътник, верига 31S-AJ63A (черен/син), страната на кабелния сноп и масата. • C736 щифт 4 на двигателя на електрическия прозорец на десния пътнически прозорец, верига 31S-AJ63A (черен/син), страната на кабелния сноп и масата. |
|
• Съпротивлението по-малко от 5 ома ли е? |
|
|
→ Да |
|
|
Отидете на P13 |
|
|
→ Не |
|
|
РЕМОНТ верига 31S-AJ40 (черно/синьо); или верига 31S-AJ54A (черно/синьо) или верига 31S-AJ63A (черно/синьо). ПРОВЕРЕТЕ дали системата работи правилно. |
|
|
P13: ПРОВЕРЕТЕ НАПРЕЖЕНИЕТО, ДОСТАВЯНО НА електрически двигател НЕРАБОТАЮЩЕГО СТЕКЛОПОДЪЕМНИКА |
|
|
1Поставете на позиция ВКЛ. |
|
|
2Измерете напрежението между: • Двигател на електрическия прозорец на шофьорската врата C734 щифт 2, верига 15-AJ26A (зелено/жълто), страната на кабелния сноп и масата. • C735 щифт 2 на двигателя на електрическия прозорец на прозореца на предния пътник, верига 15S-AJ27A (зелено/бяло), страна на кабелния сноп и маса. • Двигател на електрическия прозорец на задния ляв пътнически прозорец C736 Pin 2, верига 15S-AJ31A (зелено/синьо), от страната на кабелния сноп и маса. • Щифт 2 C736 на двигателя на електрическия прозорец на десния заден пътнически прозорец, верига 15S-AJ31A (зелен/син), страната на кабелния сноп и масата. |
|
• Напрежението над 10 V ли е? |
|
|
→ Да |
|
|
МОНТИРАЙТЕ нов мотор. ПРОВЕРЕТЕ дали системата работи правилно. |
|
|
→ Не |
|
|
РЕМОНТ верига 15-AJ26A (зелен/жълт); или верига 15S-AJ27A (зелено/бяло) или верига 15S-AJ31A (зелено/синьо). ПРОВЕРЕТЕ дали системата работи правилно. |
|
|

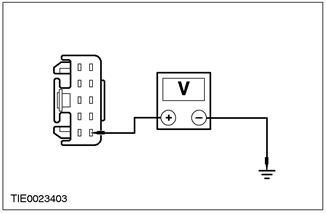

P14: ПРОВЕРЕТЕ НАПРЕЖЕНИЕТО, ПОДАДЕНО КЪМ КОНЕКТОРА НА ВРАТАТА С НЕРАБОТЕЩ ЕЛЕКТРИЧЕСКИ ПРОЗОРЦ |
|
|
1Изключете конектора на вратата на неработещия електрически прозорец - C42, C44, C45 или C46. |
|
|

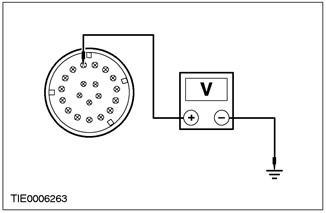

ЗАБЕЛЕЖКА:Показан е конектор на В-колона. 2Измерете напрежението между: • щифт 15 C42 на електрическия прозорец на лявата предна врата, верига 15-AJ26 (зелено/жълто) лява страна (верига 15-AJ27 [зелено/бяло] дясна страна), страна на А-колона и маса. • Щифт 15 C44 на електрическия прозорец на предната дясна врата, верига 15-AJ27 (зелено/бяло) лява страна (верига 15-AJ26 [зелено/жълто] дясна страна), страна на А-колона и маса. • щифт 13 C45 на електрическия прозорец на лявата задна пътническа врата, електрическа верига 15-AJ13 (зелено/синьо), страна на B-колона и маса. • Щифт 13 C46 на електрическия прозорец на вратата на дясната пасажерска врата, електрическа верига 15-AJ13 (зелено/синьо), страна на В-колона и маса. |
|
• Напрежението над 10 V ли е? |
|
|
→ Да |
|
|
РЕМОНТ на електрическа верига от страната на вратата 15-AJ26 (зелено/жълто); или верига 15-AJ27 (зелено/бяло) от страната на вратата или верига 15-AJ31 (зелено/синьо) от страната на вратата. ПРОВЕРЕТЕ дали системата работи правилно. |
|
|
→ Не |
|
|
РЕМОНТ верига 15-AJ26 (зелено/жълто) от страната на А-колона; или верига 15-AJ27 (зелено/бяло) от страната на A-колона, или верига 15-AJ13 (зелено/синьо) от страната на B-колона ПРОВЕРЕТЕ системата за правилна работа. |
|
ТЕСТ ЗА ПИНПОИНТ Q: ОБЩАТА ФУНКЦИЯ ЗА ЗАТВАРЯНЕ НЕ РАБОТИ
|
ЩАТИ |
ПОДРОБНОСТИ/РЕЗУЛТАТИ/ДЕЙСТВИЯ |
|
В1: ПРОВЕРЕТЕ НАПРЕЖЕНИЕТО, ПОДАДЕНО КЪМ ПРОЗОРЕЦА НА ВРАТАТА, МОТОРЪТ НА ПРОЗОРЕЦА НЕ РАБОТИ |
|
|
1Изключете двигателя на електрическия прозорец - C734, C735, C736 или C737. |
|
|
2Измерете напрежението между: • C734 щифт 6 на двигателя на електрическия прозорец на водача, верига 8-AJ42 (бял/зелен), страната на кабелния сноп и масата. • C735 щифт 6 на двигателя на електрическия прозорец на прозореца на предния пътник, верига 8-AJ56 (бял/зелен), страната на кабелния сноп и масата. • Двигател на електрическия прозорец на задния ляв пътнически прозорец C737 Pin 6, верига 8-AJ65 (бяло/зелено), от страната на кабелния сноп и маса. • C736 щифт 6 на двигателя на електрическия прозорец на десния пътнически прозорец, верига 8-AJ65 (бял/зелен), страната на кабелния сноп и масата. |
|
• Напрежението над 10 V ли е? |
|
|
→ Да |
|
|
ИНСТАЛИРАЙТЕ нов двигател за електрически прозорци За повече информация вижте Мотор за електрически прозорци в този раздел. ПРОВЕРЕТЕ дали системата работи правилно. |
|
|
→ Не |
|
|
КОРИГИРАЙТЕ електрическата верига 8-AJ42 (бял/зелен); или 8-AJ56 (бяло/зелено) или 8-AJ65 (бяло/зелено). ПРОВЕРЕТЕ дали системата работи правилно. |
|
ПИНПОИНТ ТЕСТ R: ВСИЧКИ ЕЛЕКТРИЧЕСКИ ПРОЗОРЦИ НЕ РАБОТАТ - ПРЕДНИ ЕЛЕКТРИЧЕСКИ ПРОЗОРЦИ
|
ЩАТИ |
ПОДРОБНОСТИ/РЕЗУЛТАТИ/ДЕЙСТВИЯ |
|
R1: ПРОВЕРЕТЕ НАПРЕЖЕНИЕТО НА КЛЮЧОВЕТЕ ЗА ЕЛЕКТРИЧЕСКИ ПРОЗОРЦИ |
|
|
1Поставете на позиция ВКЛ. |
|
|
• Светят ли светодиодите на превключвателя на електрическия прозорец? |
|
|
→ Да |
|
|
ПРОВЕРКА за основателността на рекламацията на клиента. |
|
|
→ Не |
|
|
Отидете на R2 |
|
|
R2: ПРОВЕРКА ЗА ОТВОРЕНА ВЕРИГА МЕЖДУ ПРЕВКЛЮЧВАТЕЛЯ ЗА ЕЛЕКТРИЧЕСКИ ПРОЗОРЦИ НА ШОФЬОРСКАТА ВРАТА И ЗАЗЯТА" |
|
|
1Влезте в позиция OFF. |
|
|
2Изключете превключвателя на електрическия прозорец на прозореца на шофьорската врата - C488. |
|
|
3Измерете съпротивлението между превключвателя за електрически прозорци на вратата на шофьора C488 щифт 1, верига 31-AJ7 (черен), страната на кабелния сноп и масата. |
|
• Съпротивлението по-малко от 5 ома ли е? |
|
|
→ Да |
|
|
Отидете на R3 |
|
|
→ Не |
|
|
РЕМОНТ верига 31-AJ7 (черен). Проверете дали системата работи правилно. |
|
|
R3: ПРОВЕРЕТЕ НАПРЕЖЕНИЕТО КЪМ ПРЕВКЛЮЧВАТЕЛЯ ЗА ПРОЗОРЕЦА НА ШОФЬОРСКАТА ВРАТА |
|
|
1Поставете на позиция ВКЛ. |
|
|
2Измерете напрежението между превключвателя за електрически прозорци на вратата на шофьора C488 щифт 10, верига 15-AJ7 (зелено/синьо), страната на кабелния сноп и земята. |
|
• Напрежението над 10 V ли е? |
|
|
→ Да |
|
|
Проверете основателността на рекламацията на клиента. |
|
|
→ Не |
|
|
РЕМОНТ верига 15-AJ7 (зелено/кафяво). Проверете дали системата работи правилно. |
|
ПИНПОИНТ ТЕСТ S: ЕЛЕКТРИЧЕСТВОТО НА ЛЯВИЯ ИЛИ ДЕСНИЯ ПРОЗОР НЕ РАБОТИ - СТРАНАТА НА ШОФЬОРА
|
ЩАТИ |
ПОДРОБНОСТИ/РЕЗУЛТАТИ/ДЕЙСТВИЯ |
|
S1: ПРОВЕРЕТЕ НАПРЕЖЕНИЕТО НА ЗАПАЛВАНЕТО НА ПРОЗОРЕЦА НА ШОФЬОРСКАТА ВРАТА |
|
|
1Поставете на позиция ВКЛ. |
|
|
• Свети ли светодиодът на превключвателя на прозореца на шофьорската врата? |
|
|
→ Да |
|
|
Отидете на S2 |
|
|
→ Не |
|
|
Отидете на S4 |
|
|
S2: ПРОВЕРКА ЗА ОТВОРЕНА ВЕРИГА МЕЖДУ МОТОРА НА ПРОЗОРЕЦА НА ПРОЗОРЕЦА НА ШОФЬОРСКАТА ВРАТА И ЗАЗЯТА" |
|
|
1Влезте в позиция OFF. |
|
|
2Изключете двигателя на прозореца на шофьорската врата - C782. |
|
|
3Измерете съпротивлението между двигателя на електрическия прозорец на шофьорската врата C782 щифт 1, верига 33-AJ26 (жълт), страната на кабелния сноп и земята. |
|
• Съпротивлението по-малко от 5 ома ли е? |
|
|
→ Да |
|
|
Отидете на S3 |
|
|
→ Не |
|
|
ПРОВЕРЕТЕ дали системата работи правилно. Проверете за отворена верига между релето за отваряне/затваряне с едно докосване и превключвателя за електрически прозорци на вратата на водача |
|
|
S3: ПРОВЕРЕТЕ НАПРЕЖЕНИЕТО КЪМ МОТОРА НА ПРОЗОРЕЦА НА ШОФЬОРСКАТА ПРОЗОРЕЦА |
|
|
1Поставете на позиция ВКЛ. |
|
|
2Натиснете превключвателя на прозореца на шофьорската врата в положение ЗАТВОРЕНО. |
|
|
3Измерете напрежението между двигателя на електрическия прозорец на шофьорската врата C782 щифт 2, верига 32-AJ26 (бял), страната на кабелния сноп и земята. |
|
• РЕМОНТ верига 32-AJ17 (бяла/лилава). |
|
|
→ Да |
|
|
Инсталирайте нов двигател за електрически прозорци на прозореца на шофьорската врата За повече информация вижте мотора на електрическия прозорец на прозореца на шофьорската врата в този раздел.. Проверете напрежението във веригата за затваряне на двигателя на прозореца на пътника |
|
|
→ Не |
|
|
ПРОВЕРЕТЕ дали системата работи правилно. Проверете дали системата работи правилно. |
|
|
S4: ПРОВЕРЕТЕ ВЕРИГАТА МЕЖДУ ПРЕВКЛЮЧВАТЕЛЯ ЗА ЕЛЕКТРИЧЕСКИ ПРОЗОРЦИ НА ШОФЬОРСКАТА ВРАТА И ЗАЗЯТА ЗА ОТВОРЕНА ВЕРИГА |
|
|
1Влезте в позиция OFF. |
|
|
2Изключете превключвателя на електрическия прозорец на прозореца на шофьорската врата - C488. |
|
|
3Измерете съпротивлението между превключвателя за електрически прозорци на вратата на шофьора C488 щифт 1, верига 31-AJ7 (черен), страната на кабелния сноп и масата. |
|
• Съпротивлението по-малко от 5 ома ли е? |
|
|
→ Да |
|
|
Отидете на S5 |
|
|
→ Не |
|
|
РЕМОНТ верига 31-AJ7 (черен). Проверете дали системата работи правилно. |
|
|
S5: ПРОВЕРЕТЕ НАПРЕЖЕНИЕТО КЪМ ПРЕВКЛЮЧВАТЕЛЯ ЗА ПРОЗОРЕЦА НА ШОФЬОРСКАТА ВРАТА |
|
|
1Поставете на позиция ВКЛ. |
|
|
2Измерете напрежението между превключвателя за електрически прозорци на вратата на шофьора C488 щифт 10, верига 15-AJ7 (зелено/синьо), страната на кабелния сноп и земята. |
|
• Напрежението над 10 V ли е? |
|
|
→ Да |
|
|
ПРОВЕРКА за основателността на рекламацията на клиента. |
|
|
→ Не |
|
|
РЕМОНТ верига 15-AJ7 (зелено/кафяво). ПРОВЕРЕТЕ дали системата работи правилно. |
|
ТОЧЕН ТЕСТ: ЕЛЕКТРИЧЕСТВОТО НА ЛЯВИЯ ИЛИ ДЕСНИЯ ПРОЗОРЕЦ НЕ РАБОТИ - СТРАНАТА НА ПЪТНИКА
|
ЩАТИ |
ПОДРОБНОСТИ/РЕЗУЛТАТИ/ДЕЙСТВИЯ |
|
T1: ПРОВЕРЕТЕ НАПРЕЖЕНИЕТО НА ПЪТНИЧЕСКАТА ВРАТА ПРЕВКЛЮЧВАЧ ЗА ПРОЗОРЕЦА |
|
|
1Поставете на позиция ВКЛ. |
|
|
• Свети ли светодиодът на превключвателя на прозореца на пътническата врата? |
|
|
→ Да |
|
|
Отидете на T2 |
|
|
→ Не |
|
|
Отидете на T5 |
|
|
T2: ПРОВЕРЕТЕ ЗАЗЕМИТЕЛНИТЕ ВЕРИГИ НА ПЪТНИЧЕСКАТА ВРАТА НА ПРОЗОРЕЦА |
|
|
1Влезте в позиция OFF. |
|
|
2Изключете превключвателя за електрически прозорци на вратата на пътника - C489. |
|
|
3Измерете съпротивлението между щифт 3 C489 на превключвателя за електрически прозорци на вратата на пътника, верига 32-AJ18 (бял/лилав), страната на кабелния сноп и масата; и между превключвател за електрически прозорци на пътническия прозорец C489 щифт 6, верига 33-AJ18 (жълто/лилаво), страната на кабелния сноп и масата. |
|
• Във всички случаи съпротивлението по-малко ли е от 5 ома? |
|
|
→ Да |
|
|
Отидете на T3 |
|
|
→ Не |
|
|
Поправете верига 32-AJ18 (бяло/лилаво) или верига 33-AJ18 (жълто/лилаво). ПРОВЕРЕТЕ дали системата работи правилно. |
|
|
T3: ПРОВЕРКА ЗА ОТВОРЕНА ВЕРИГА МЕЖДУ ПРЕВКЛЮЧВАТЕЛЯ НА ПРОЗОРЕЦА НА ПЪТНИЧЕСКАТА ВРАТА И МОТОРА |
|
|
1Разкачете двигателя на прозореца на пътническата врата - C783. |
|
|
2Измерете съпротивлението между щифт 1 на превключвателя на електрическия прозорец на пътническия прозорец C489, верига 33-AJ17 (жълт/лилав), от страната на кабелния сноп, и C783 щифт 1 на двигателя на електрическия прозорец на пътническата врата, верига 33-AJ17 (жълт/лилав), от страната на кабелния сноп.страни на кабелния сноп. |
|
• Съпротивлението по-малко от 5 ома ли е? |
|
|
→ Да |
|
|
Отидете на T4 |
|
|
→ Не |
|
|
ПРОВЕРЕТЕ дали системата работи правилно. Функцията за отваряне с едно докосване не работи |
|
|
T4: ПРОВЕРКА ЗА ОТВОРЕНА ВЕРИГА МЕЖДУ ПРЕВКЛЮЧВАТЕЛЯ НА ПРОЗОРЕЦА НА ПЪТНИЧЕСКАТА ВРАТА И МОТОРА |
|
|
1Измерете съпротивлението между щифт 7 на превключвателя на прозореца на пътника C489, верига 32-AJ17 (бял/лилав), от страната на кабелния сноп, и C783 щифт 2 на двигателя на електрическия прозорец на прозореца на пътника, верига 32-AJ17 (бял/лилав), страната на кабелния сноп страни на кабелния сноп. |
|
• ПРОВЕРКА за основателността на рекламацията на клиента. |
|
|
→ Да |
|
|
ИНСТАЛИРАЙТЕ нов двигател за електрически прозорци За повече информация вижте Мотор за електрически прозорци в този раздел. ПРОВЕРЕТЕ дали системата работи правилно. |
|
|
→ Не |
|
|
ПРОВЕРЕТЕ дали системата работи правилно. РЕМОНТ верига 33-AJ17 (жълто/лилаво). |
|
|
T5: ПРОВЕРЕТЕ ВЕРИГАТА НА ЗАЗЕЛЯВАНЕТО НА ПРОЗОРЕЦА НА ПЪТНИЧЕСКАТА ВРАТА |
|
|
1Влезте в позиция OFF. |
|
|
2Изключете превключвателя за електрически прозорци на вратата на пътника - C489. |
|
|
3Измерете съпротивлението между превключвателя за електрически прозорци на пътническата врата C489 щифт 4, верига 31-LH31 (черен), страната на кабелния сноп и масата. |
|
• Съпротивлението по-малко от 5 ома ли е? |
|
|
→ Да |
|
|
Отидете на T6 |
|
|
→ Не |
|
|
РЕМОНТ верига 31-LH31 (черна). ПРОВЕРЕТЕ дали системата работи правилно. |
|
|
T6: ПРОВЕРЕТЕ НАПРЕЖЕНИЕТО НА ПЪТНИЧЕСКИЯ ПЪТНИЧЕСКИ ПРЕВКЛЮЧВАЧ НА ПРОЗОРЕЦА |
|
|
1Поставете на позиция ВКЛ. |
|
|
2Измерете напрежението между щифт 2 C489 на превключвателя на електрическия прозорец на пътника, верига 15-AJ18 (зелен/бял), страната на кабелния сноп и земята. |
|
• Напрежението над 10 V ли е? |
|
|
→ Да |
|
|
ПРОВЕРКА за основателността на рекламацията на клиента. |
|
|
→ Не |
|
|
РЕМОНТ верига 15-AJ18 (зелен/бял). ПРОВЕРЕТЕ дали системата работи правилно. |
|
ПИНПОИНТ ТЕСТ U: СИСТЕМАТА ЗА РАЗМЕЗЛЕДЯВАНЕ НЕ РАБОТИ.
|
ЩАТИ |
ПОДРОБНОСТИ/РЕЗУЛТАТИ/ДЕЙСТВИЯ |
|
U1: ПРОВЕРЕТЕ РАБОТАТА НА ОТОПЛИТЕЛНИЯ КРЪГ НА ЗАДНОТО СТЪКЛО |
|
|
1Поставете на позиция ВКЛ. |
|
|
2Натиснете превключвателя за отопление на задното стъкло. |
|
|
• Веригата на обезпотяването на задното стъкло работи ли правилно? |
|
|
→ Да |
|
|
Отидете на U2 |
|
|
→ Не |
|
|
Отидете на U3 |
|
|
U2: ПРОВЕРЕТЕ РАБОТАТА НА ОТОПЛЕНИЕТО НА ПРЕДНОТО СТЪКЛО |
|
|
1Влезте в позиция СТАРТ. |
|
|
2Поставете на позиция ВКЛ. |
|
|
3При работещ двигател натиснете превключвателя за отопление на предното стъкло. |
|
|
• Електрическата верига на отоплението на предното стъкло работи ли правилно? |
|
|
→ Да |
|
|
ПРОВЕРКА за основателността на рекламацията на клиента. |
|
|
→ Не |
|
|
Отидете на U6 |
|
|
U3: ПРОВЕРЕТЕ РАБОТАТА НА ОТОПЛЕНИЕТО НА ВЪНШНИТЕ ОГЛЕДАЛА |
|
|
1Натиснете превключвателя за отопление на задното стъкло. |
|
|
• Правилно ли функционират отопляемите външни огледала? |
|
|
→ Да |
|
|
Отидете на U4 |
|
|
→ Не |
|
|
Отидете на U10 |
|
|
U4: ПРОВЕРЕТЕ НАПРЕЖЕНИЕТО НА ОТОПЛЕНИЕТО НА ЗАДНОТО СТЪКЛО |
|
|
1Влезте в позиция OFF. |
|
|
2Изключете размразителя на задното стъкло - C949 или C950. |
|
|
3Поставете на позиция ВКЛ. |
|
|

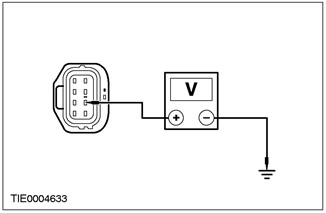

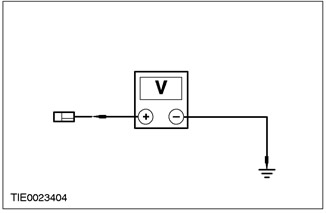

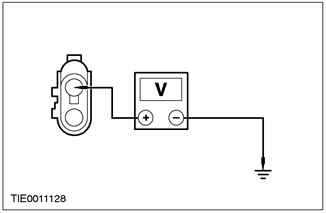

4Измерете напрежението между: • Версия с 3 врати, версия с 5 врати и комби - щифт 1 C949 отопляем заден прозорец, електрическа верига 15S-HB19 (зелено/синьо), страна на кабелния сноп и маса. • Версия с 4 врати - щифт 1 C950 отопляем заден прозорец, електрическа верига 15S-HB19 (зелено/синьо), страна на кабелния сноп и маса. |
|
• Напрежението над 10 V ли е? |
|
|
→ Да |
|
|
Отидете на U5 |
|
|
→ Не |
|
|
РЕМОНТ верига 15S-HB19 (зелен/син). ПРОВЕРЕТЕ дали системата работи правилно. |
|
|
U5: ПРОВЕРЕТЕ ВЕРИГАТА НА ЗАЗА НА ОТОПЛЕНИЕТО НА ЗАДНОТО СТЪКЛО |
|
|
1Влезте в позиция OFF. |
|
|
2Изключете подгряването на задното стъкло - C951. |
|
|

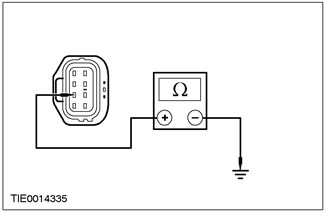

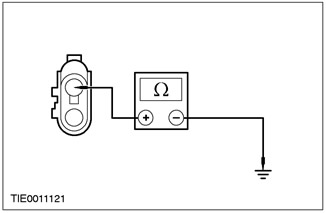

3Измерете съпротивлението между: • Версия с 3 врати, версия с 5 врати и комби - с електрическа заземителна верига за отопление на задното стъкло и маса. • Версия с 4 врати - щифт 1 C951 отопляем заден прозорец, електрическа верига 31-HB19 (черен), кабелен сноп от страната и маса. |
|
• Съпротивлението по-малко от 5 ома ли е? |
|
|
→ Да |
|
|
МОНТИРАЙТЕ ново отопляемо задно стъкло. ПРОВЕРЕТЕ дали системата работи правилно. |
|
|
→ Не |
|
|
3-врати, 5-врати и комби РЕМОНТирайте веригата за заземяване на отопляемото задно стъкло. ПРОВЕРЕТЕ дали системата работи правилно. 4-врати: РЕМОНТ верига 31-HB19 (черен). ПРОВЕРЕТЕ дали системата работи правилно. |
|
|
U6: ПРОВЕРЕТЕ РАБОТАТА НА РЕЛЕТО ЗА ОТОПЛЕНИЕ НА ПРЕДНОТО СТЪКЛО |
|
|
1Натиснете превключвателя за отопление на предното стъкло. |
|
|
• Щрака ли релето? |
|
|
→ Да |
|
|
Отидете на U7 |
|
|
→ Не |
|
|
Отидете на U14 |
|
|
U7: ПРОВЕРЕТЕ НАПРЕЖЕНИЕТО, ПОДАВАНО КЪМ ПРОВЕДИТЕЛИТЕ НА ОТОПЛЕНИЕТО НА РЕШЕТКАТА НА ПРЕДНОТО СТЪКЛО |
|
|
1Влезте в позиция OFF. |
|
|
2Изключете подгряването на предното стъкло - C634. |
|
|
3Влезте в позиция СТАРТ. |
|
|
4Поставете на позиция ВКЛ. |
|
|
5Измерете напрежението между: • Щифт 2 C634 на проводника на нагревателната решетка на лявото предно стъкло, електрическа верига 64S-HB12 (син), страната на кабелния сноп и земята. • Щифт 1 C634 на проводника на решетката на дясното предно стъкло, верига 64S-HB25 (синьо/червено), страната на кабелния сноп и земята. |
|
• Във всички случаи напрежението по-голямо ли е от 10 V? |
|
|
→ Да |
|
|
Отидете на U8 |
|
|
→ Не |
|
|
Отидете на U17 |
|
|
U8: ПРОВЕРЕТЕ ВЕРИГАТА НА ЗАЗЕЛЯВАНЕТО НА ОТОПЛЕНИЕТО НА ПРЕДНОТО СТЪКЛО |
|
|
1Влезте в позиция OFF. |
|
|
2Измерете съпротивлението между заземяващата верига на нагреваемото предно стъкло и земята. |
|
|
• Във всички случаи съпротивлението по-малко ли е от 5 ома? |
|
|
→ Да |
|
|
Отидете на U9 |
|
|
→ Не |
|
|
РЕМОНТИРАЙТЕ веригата за заземяване на отопляемото предно стъкло. ПРОВЕРЕТЕ дали системата работи правилно. |
|
|
U9: ПРОВЕРЕТЕ КАБЕЛИТЕ ЗА ОТОПЛЕНИЕ НА РЕШЕТКАТА НА ПРЕДНОТО СТЪКЛО |
|
|
1Измерете съпротивлението между: • щифт 2 C634 на проводника на нагревателната решетка на предното стъкло (ляв елемент), от страната на елемента и маса" • щифт 1 C634 на проводника на нагревателната решетка на предното стъкло (десен елемент), от страната на елемента, и маса. |
|
• Съпротивлението по-голямо ли е от 10 000 ома? |
|
|
→ Да |
|
|
МОНТИРАЙТЕ ново предно стъкло. ПРОВЕРЕТЕ дали системата работи правилно. |
|
|
→ Не |
|
|
ПРОВЕРКА за основателността на рекламацията на клиента. |
|
|
U10: НАТИСНЕТЕ ПРЕВКЛЮЧВАТЕЛЯ ЗА ОТОПЛЕНИЕ НА ЗАДНОТО СТЪКЛО. |
|
|
1Натиснете превключвателя за отопление на задното стъкло. |
|
|
• Проверете предпазителя F7 (40 A) |
|
|
→ Да |
|
|
Отидете на U11 |
|
|
→ Не |
|
|
Отидете на U18 |
|
|
U11: ПРОВЕРЕТЕ НАПРЕЖЕНИЕТО, ПОДАВАНО КЪМ ЦЕНТРАЛНАТА РАЗЪЕДИНИТЕЛНА КУТИЯ (CJB) ПРЕДПАЗИТЕЛ 49 (25 A) |
|
|
1Влезте в позиция OFF. |
|
|
2Изключете предпазител 49 (25 A). |
|
|

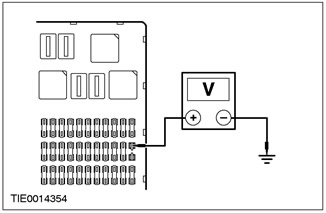

3Измерете напрежението между входа на предпазител 49 (25A) и земята. |
|
• Напрежението над 10 V ли е? |
|
|
→ Да |
|
|
Отидете на U12 |
|
|
→ Не |
|
|
РЕМОНТирайте централната съединителна кутия. ПРОВЕРЕТЕ дали системата работи правилно. |
|
|
U12: ПРОВЕРЕТЕ НАПРЕЖЕНИЕТО НА ОТОПЛЕНИЕТО НА ЗАДНОТО СТЪКЛО |
|
|
1Изключете подгряването на задното стъкло - C949. |
|
|
2Поставете на позиция ВКЛ. |
|
|
3Измерете напрежението между: • Версия с 3 врати, версия с 5 врати и "комби" - щифт 1 C949 отопляем заден прозорец, електрическа верига 15S-HB19 (зелено/синьо), от страната на кабелния сноп и маса. • Версия с 4 врати - щифт 1 C950 отопляем заден прозорец, електрическа верига 15S-HB19 (зелено/синьо), страна на кабелния сноп и маса. |
|
|
• Напрежението над 10 V ли е? |
|
|
→ Да |
|
|
Отидете на U13 |
|
|
→ Не |
|
|
РЕМОНТ верига 15S-HB19 (зелен/син). ПРОВЕРЕТЕ дали системата работи правилно. |
|
|
U13: ПРОВЕРЕТЕ ВЕРИГАТА НА ЗАЗА НА ОТОПЛЕНИЕТО НА ЗАДНОТО ПРОЗОРЕЦЕ |
|
|
1Влезте в позиция OFF. |
|
|
2Изключете подгряването на задното стъкло - C951. |
|
|

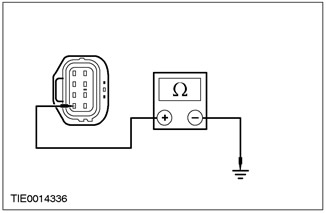

3Измерете съпротивлението между: • Версия с 3 врати, версия с 5 врати и комби - с електрическа заземителна верига за отопление на задното стъкло и маса. • Версия с 4 врати - щифт 1 C951 отопляем заден прозорец, електрическа верига 31-HB19 (черен), от страната на кабелния сноп и маса. |
|
• Съпротивлението по-малко от 5 ома ли е? |
|
|
→ Да |
|
|
МОНТИРАЙТЕ ново отопляемо задно стъкло. ПРОВЕРЕТЕ дали системата работи правилно. |
|
|
→ Не |
|
|
3-врати, 5-врати и комби: РЕМОНТирайте веригата за заземяване на отопляемото задно стъкло. ПРОВЕРЕТЕ дали системата работи правилно. 4-врати: РЕМОНТ верига 31-HB19 (черен). ПРОВЕРЕТЕ дали системата работи правилно. |
|
|
U14: ПРОВЕРЕТЕ НАПРЕЖЕНИЕТО, ПОДАВАНО КЪМ РЕЛЕТО ЗА ОТОПЛЕНИЕ НА ПРЕДНОТО СТЪКЛО |
|
|
1Влезте в позиция OFF. |
|
|
2Изключете релето за отопление на предното стъкло - C1003. |
|
|
3Влезте в позиция СТАРТ. |
|
|
4Поставете на позиция ВКЛ. |
|
|

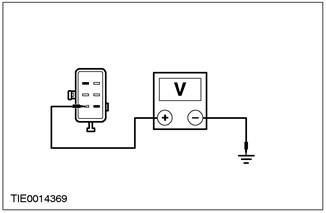

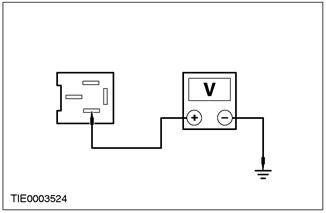

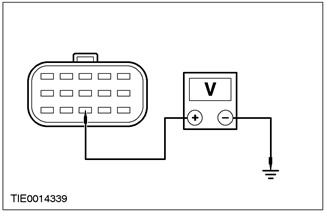

5Измерете напрежението между C1003 щифт 1 на релето за подгряване на предното стъкло, верига 64 - HB7 (синьо/червено), страната на кабелния сноп и земята. |
|
• Напрежението над 10 V ли е? |
|
|
→ Да |
|
|
Отидете на U15 |
|
|
→ Не |
|
|
РЕМОНТ на верига 64-HB7 (синьо/червено). ПРОВЕРЕТЕ дали системата работи правилно. |
|
|
U15: ПРОВЕРКА ЗА ОТВОРЕНА ВЕРИГА МЕЖДУ ОБЩИЯ ЕЛЕКТРОНЕН МОДУЛ (GEM) И ЗАЗЯВАНЕТО" |
|
|
1Влезте в позиция OFF. |
|
|
2Изключете GEM - C104.. |
|
|
3Натиснете превключвателя за отопление на предното стъкло. |
|
|

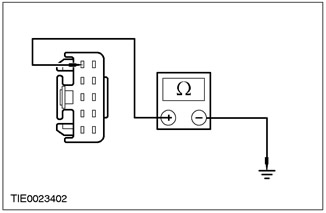

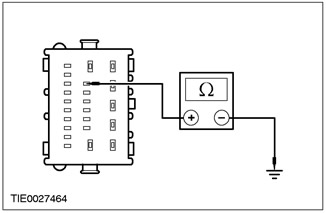

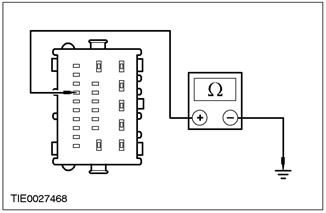

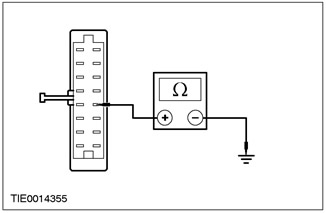

4Измерете съпротивлението между GEM модул C104 щифт 13, верига 31S-HB9 (B/W), страната на кабелния сноп и земята. |
|
• Съпротивлението по-малко от 5 ома ли е? |
|
|
→ Да |
|
|
Отидете на U16 |
|
|
→ Не |
|
|
Отидете на U20 |
|
|
U16: ПРОВЕРКА ЗА ОТВОРЕНА ВЕРИГА МЕЖДУ РЕЛЕТО ЗА ОТОПЛЕНИЕ НА ПРЕДНОТО СТЪКЛО И МОДУЛА GEM |
|
|
1Изключете GEM - C103.. |
|
|

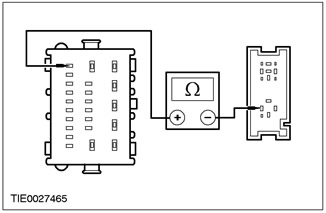

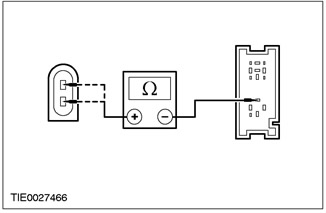

2Измерете съпротивлението между нагрят щифт на релето на предното стъкло 2 C1003, верига 31S-HB7 (ЧЕРЕН/СИН), от страната на кабелния сноп, и щифт 23 C103 на GEM модула, верига 31S-HB7A (ЧЕРЕН/СИН), от страната на кабелния сноп. |
|
• Съпротивлението по-малко от 5 ома ли е? |
|
|
→ Да |
|
|
МОНТИРАЙТЕ ново реле за отопление на предното стъкло. ПРОВЕРЕТЕ дали системата работи правилно. |
|
|
→ Не |
|
|
РЕМОНТ верига 31S-HB7 (черно/синьо). ПРОВЕРЕТЕ дали системата работи правилно. |
|
|
U17: ПРОВЕРКА ЗА ПРЕКЪСНА ВЕРИГА МЕЖДУ РЕЛЕТО ЗА ОТОПЛЕНИЕ НА ПРЕДНОТО СТЪКЛО И ПРОВОДИТЕ ЗА ОТОПЛЕНИЕ НА РЕШЕТКАТА НА ПРЕДНОТО СТЪКЛО |
|
|
1Влезте в позиция OFF. |
|
|
2Изключете релето за отопление на предното стъкло - C1003. |
|
|

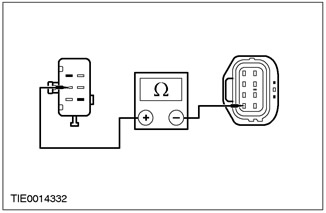

3Измерете съпротивлението между: • щифт 5 C1003 на левия проводник на решетката - реле за отопление на предното стъкло, верига 64S-HB1 (синьо/червено), от страната на кабелния сноп, и щифт 2 C634 на левия проводник на решетката на предното стъкло, верига 64S-HB12 (синьо), със страните на кабелния сноп. • щифт 5 C1003 проводник на дясна решетка - реле за отопление на предното стъкло, верига 64S-HB1 (синьо/червено), от страната на кабелния сноп, и щифт 1 C634 проводник на решетката на дясното предно стъкло, верига 64S-HB25 (синьо/червено), от кабелния сноп страна. |
|
• Във всички случаи съпротивлението по-малко ли е от 5 ома? |
|
|
→ Да |
|
|
МОНТИРАЙТЕ ново реле за отопление на предното стъкло. ПРОВЕРЕТЕ дали системата работи правилно. |
|
|
→ Не |
|
|
РЕМОНТирайте верига 64S-HB1 (синьо/червено), верига 64S-HB12 (синя) или верига 64S-HB25 (синьо/червено). ПРОВЕРЕТЕ дали системата работи правилно. |
|
|
U18: ПРОВЕРКА ЗА ОТВОРЕНА ВЕРИГА МЕЖДУ РЕЛЕТО ЗА ОТОПЛЕНИЕ НА ЗАДНОТО СТЪКЛО И МОДУЛА НА ОБЩАТА ЕЛЕКТРОНИКА (GEM) |
|
|
1Влезте в позиция OFF. |
|
|
2Изключете релето за размразяване на задното стъкло - C1025. |
|
|
3Изключете GEM - C105.. |
|
|

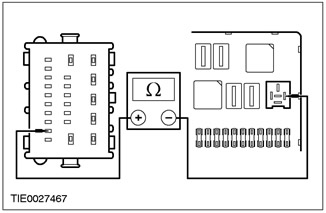

4Измерете съпротивлението между щифт 2 C1025 на релето за обезпотяване на задното стъкло (CJB), страната на кабелния сноп, и щифт 15 C105 на централния модул на таймера, верига 31S-HB20 (черно/зелено), страната на снопа. |
|
• Съпротивлението по-малко от 5 ома ли е? |
|
|
→ Да |
|
|
Отидете на U19 |
|
|
→ Не |
|
|
РЕМОНТирайте централната съединителна кутия. Проверете дали системата работи правилно. |
|
|
U19: ПРОВЕРКА ЗА ОТВОРЕНА ВЕРИГА МЕЖДУ GEM МОДУЛА И ЗАЗЯВАНЕТО" |
|
|
1Изключете GEM - C104.. |
|
|
2Натиснете превключвателя за отопление на задното стъкло |
|
|
3Измерете съпротивлението между GEM модул C104 щифт 20, верига 31S-HB22 (черен/зелен), страната на кабелния сноп и земята. |
|
• Съпротивлението по-малко от 5 ома ли е? |
|
|
→ Да |
|
|
МОНТИРАЙТЕ ново реле за отопление на задното стъкло. Проверете дали системата работи правилно. |
|
|
→ Не |
|
|
Отидете на U22 |
|
|
U20: ПРОВЕРКА ЗА ОТВОРЕНА ВЕРИГА МЕЖДУ МОДУЛА GEM И МОДУЛА ЗА УПРАВЛЕНИЕ НА НАГРЕВАТЕЛЯ |
|
|
1Влезте в позиция OFF. |
|
|
2Изключете контролния модул на нагревателя - C380. |
|
|
3Измерете съпротивлението между щифт 13 на модул C104 на GEM, верига 13S-HB9 (Ч/Б), от страната на снопа, и щифт 5 C380 на модула за управление на нагревателя, верига 31S-HB9 (Ч/Б), от страната на снопа. |
|
• Съпротивлението по-малко от 5 ома ли е? |
|
|
→ Да |
|
|
Отидете на U21 |
|
|
→ Не |
|
|
РЕМОНТ верига 31S-HB9 (черен/бял). Проверете дали системата работи правилно. |
|
|
U21: ПРОВЕРЕТЕ ЗАЗЕМЯВАЩАТА ВЕРИГА НА КОНТРОЛНИЯ МОДУЛ НА НАГРЕВАТЕЛЯ |
|
|

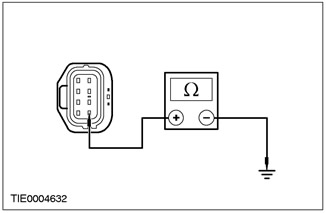

1Измерете съпротивлението между щифт 12 на контролния модул на нагревателя C380, верига 91-FA13 (черно/оранжево) от страната на снопа и земята. |
|
• Съпротивлението по-малко от 5 ома ли е? |
|
|
→ Да |
|
|
ИНСТАЛИРАЙТЕ нов контролен модул на нагревателя. Проверете дали системата работи правилно. |
|
|
→ Не |
|
|
РЕМОНТ верига 91-FA13 (черен/оранжев). Проверете дали системата работи правилно. |
|
|
U22: ПРОВЕРКА ЗА ОТВОРЕНА ВЕРИГА МЕЖДУ МОДУЛА GEM И МОДУЛА ЗА УПРАВЛЕНИЕ НА НАГРЕВАТЕЛЯ |
|
|
1Изключете контролния модул на нагревателя - C380.. |
|
|
2Измерете съпротивлението между щифт 20 на модул C104 на GEM, верига 31S-HB22 (черен/зелен), от страната на кабелния сноп, и щифт 3 на модула за управление на нагревателя C380, верига 31S-HB22 (черен/зелен) от страната на снопа. |
|
• Съпротивлението по-малко от 5 ома ли е? |
|
|
→ Да |
|
|
Отидете на U23 |
|
|
→ Не |
|
|
РЕМОНТ верига 31S-HB22 (черен/зелен). Проверете дали системата работи правилно. |
|
|
U23: ПРОВЕРКА ЗА ОТВОРЕНА ВЕРИГА МЕЖДУ МОДУЛА ЗА УПРАВЛЕНИЕ НА НАГРЕВАТЕЛЯ И ЗАЗЯВАНЕТО" |
|
|
1Измерете съпротивлението между щифт 12 на контролния модул на нагревателя C380, верига 91-FA13 (черен/оранжев), страната на кабелния сноп и земята. |
|
• Съпротивлението по-малко от 5 ома ли е? |
|
|
→ Да |
|
|
ИНСТАЛИРАЙТЕ нов контролен модул на нагревателя. Проверете дали системата работи правилно. |
|
|
→ Не |
|
|
РЕМОНТ верига 91-FA13 (черен/оранжев). Проверете дали системата работи правилно. |
|
Коментари на посетители
