Точни тестове (автомобили преди 08.2000 г.)

A1: ПРОВЕРКА на светодиодите на превключвателя на прозореца на шофьорската врата

1Поставете на позиция ВКЛ.

• Светят ли светодиодите на превключвателя на прозореца на шофьорската врата?

→ Да

ПРОВЕРЕТЕ жалбата на клиента.

→ Не

3-местен вариант е 5-местен вариант и "комби" Отидете на A2 4 врати: РЕМОНТ верига 15 - DA5 (зелено-оранжево). ПРОВЕРЕТЕ дали системата работи правилно.

A2: ПРОВЕРКА НА МОТОРА НА ЧИСТАЧКАТА НА ЗАДНОТО СТЪКЛО

1Включете чистачката на задното стъкло.

• Чистачката на задното стъкло работи ли правилно?

→ Да

РЕМОНТ верига 15 - DA5 (зелено-оранжево). ПРОВЕРЕТЕ дали системата работи правилно.

→ Не

РЕМОНТ верига 15 - KA28 (зелено-синьо). ПРОВЕРЕТЕ дали системата работи правилно.

B1: ПРОВЕРКА НА НАПРЕЖЕНИЕТО НА ЗАПАЛВАНЕ НА КЛЮЧА ЗА ЕЛЕКТРИЧЕСКИ ПРОЗОРЦИ

ЗАБЕЛЕЖКА:Уверете се, че ключалката на задния прозорец не е включена.

1Поставете на позиция ВКЛ.

• Свети ли светодиодът на превключвателя на електрическия прозорец?

→ Да

Отидете на B2

→ Не

Отидете на B6

B2: ПРОВЕРКАТА НА РАБОТАТА НА ЕЛЕКТРИЧЕСКИ ПРОЗОРЦА МОЖЕ ДА СЕ УПРАВЛЯВА С ИЗПОЛЗВАНЕ НА ПРЕВКЛЮЧВАТЕЛЯ ЗА ЕЛЕКТРИЧЕСКИ ПРОЗОРЦА, РАЗПОЛОЖЕН НА ШОФЬОРСКАТА ВРАТА

1Задействайте превключвателя за електрически прозорци, разположен на вратата на водача.

• Електрическият прозорец не работи ли правилно?

→ Да

Стъклорегулатор на шофьорска врата, ПРОВЕРЕТЕ рекламацията на клиента. Стъклорегулатори за всички пътнически врати, Отидете на B3

→ Не

Отидете на B8

B3: ПРОВЕРКА ЗА ПРЕКРАТЯВАНЕ НА ЕЛЕКТРИЧЕСКАТА ВЕРИГА МЕЖДУ ПРЕВКЛЮЧВАТЕЛЯ ЗА ЕЛЕКТРИЧЕСКИ ПРОЗОРЦИ И МОТОРА ЗА ПОВДИГАНЕ НА ПРОЗОРЦА

1Изключете неработещия двигател на електрическия прозорец C735, C736 или C737.

2Изключете превключвателя за електрически прозорци C485, C482 или C483.

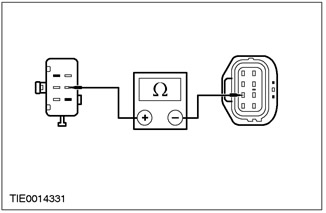

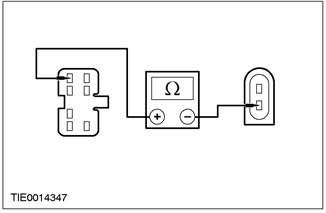

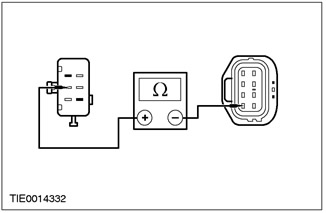

3Измерете съпротивлението между съединителя C485 на неработещия превключвател на електрическия прозорец от страната на пътника, верига 31S - AJ55B (червено/черно) и конектора C735 на двигателя на електрическия прозорец C735, верига 31S - AJ55A (червено/черно), от страната на окабеляването; или между съединителя на превключвателя за неработещ електрически прозорец на лявата задна врата C482, верига 31S - AJ46B (B&W) и конектора C736 на мотора на електрическия прозорец на лявата задна врата, верига 31S - AJ46A (B&W), страна на окабеляването, щифт 3; или между съединител на неработещ превключвател на електрическия прозорец на дясна задна врата C483 щифт 5, верига 31S - AJ46B (B&W) и конектор C737 на двигателя на електрическия прозорец 3, верига 31S - AJ46A (B&W), от страната на окабеляването.

• Съпротивлението по-малко от 5 ома ли е?

→ Да

Отидете на B4

→ Не

РЕМОНТ електрическа верига 31S - AJ55B (червено-черно); или електрическа верига 31S - AJ46B (черно и бяло). ПРОВЕРЕТЕ дали системата работи правилно.

B4: ПРОВЕРКА ЗА НЕПРЕКЪСНАТОСТ НА ЕЛЕКТРИЧЕСКАТА ВЕРИГА МЕЖДУ ПРЕВКЛЮЧВАТЕЛЯ ЗА ЕЛЕКТРИЧЕСКИ ПРОЗОРЦИ И МОТОРА ЗА ПУСКАНЕ НА ПРОЗОРЦА

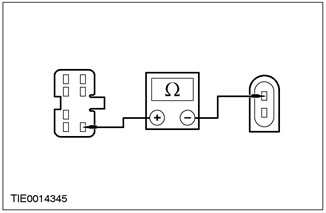

1Измерете съпротивлението между съединителя C485 на неработещия превключвател на електрическия прозорец от страната на пътника, верига 31S - AJ54B (черен/зелен) и конектора C735 на двигателя на електрическия прозорец C735, верига 31S - AJ54A (черен/зелен), от страната на окабеляването; или между съединителя на превключвателя за неработещ електрически прозорец на лявата задна врата C482, верига 31S - AJ63B (черен/зелен) и конектора на двигателя на електрическия прозорец C736, верига 31S - AJ63A (син/черен), щифт 4, страна на окабеляването; или между съединителя на превключвателя за неработещ електрически прозорец на дясна задна врата C483, верига 31S - AJ63B (BLK), щифт 2, и конектор C737 на двигателя на електрическото стъкло, верига 31S - AJ63A (BLK), щифт 4, от страната на окабеляването.

• Съпротивлението по-малко от 5 ома ли е?

→ Да

Отидете на B5

→ Не

РЕМОНТ верига 31S - AJ54B (черен/зелен); или електрическа верига 31S - AJ63B (черно и зелено); или електрическа верига 31S - AJ63B (черно и синьо). ПРОВЕРЕТЕ дали системата работи правилно.

B5: ПРОВЕРКА НА ЗАЗЕМЯВАЩАТА ВЕРИГА НА МОТОРА НА ЕЛЕКТРИЧЕСКИЯ ПРОЗОР

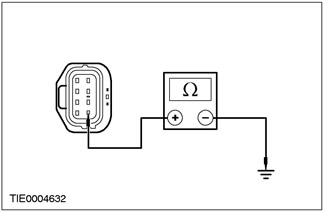

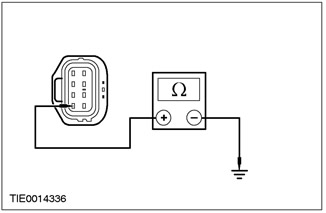

1Измерете съпротивлението между щифт 8 на съединителя C734 на двигателя на електрическия прозорец на шофьорската врата, верига 31 - AJ26 (черен), страната на окабеляването и земята; или щифт 8 на съединителя C735 на двигателя на електрическия прозорец на прозореца на предния пътник, верига 31 - AJ27 (черен), страна на окабеляването и маса; или щифт 8 на конектор C736 на неработещия двигател на прозореца на лявата задна врата, електрическа верига 31 - AJ31 (черен), от страната на окабеляването и маса; или щифт 8 на конектор C737 на неработещия двигател на прозореца на задната дясна врата, електрическа верига 31 - AJ31 (черен), от страната на окабеляването и маса.

• Съпротивлението по-малко от 5 ома ли е?

→ Да

ПРОВЕРЕТЕ жалбата на клиента.

→ Не

РЕМОНТ верига 31 - AJ26 (черен); или електрическа верига 31 - AJ27 (черен); или електрическа верига 31 - AJ31 (черен). ПРОВЕРЕТЕ дали системата работи правилно.

B6: ПРОВЕРКА НА НАПРЕЖЕНИЕТО НА ПРЕВКЛЮЧВАТЕЛЯ НА ПРОЗОРЦА

1Влезте в позиция OFF.

2Изключете превключвателите за електрически прозорци C484, C485, C482, C483.

3Поставете на позиция ВКЛ.

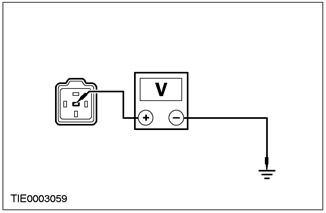

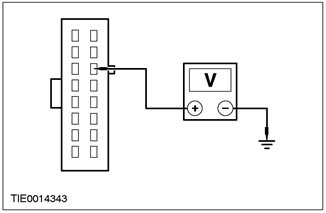

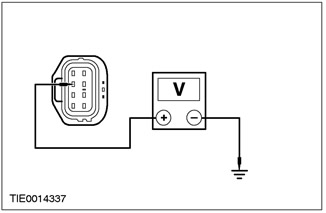

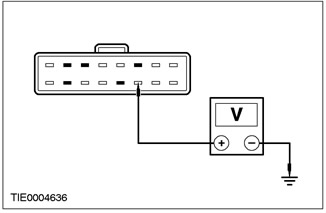

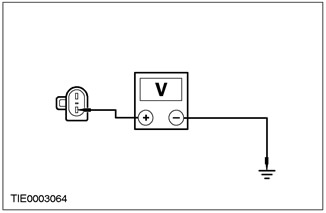

4Измерете напрежението между конектора C484 на превключвателя на електрическите прозорци на вратата на водача, щифт 13, верига 15 - LH14 (жълто-зелено), страната на окабеляването и земята; или между съединител C485 на превключвателя на електрическите прозорци от страната на пътника, щифт 1, верига 15 - LH31 (зелен/син), страната на окабеляването и земята; или между съединител на превключвателя на електрическите прозорци на лявата задна врата C482 щифт 1, верига 15 - LH36 (червен/зелен), страната на окабеляването и земята; или между съединителя C483 на превключвателя на електрическите прозорци на десния заден прозорец, щифт 1, верига 15 - LH36 (червено/зелено), страната на окабеляването и масата (показан прозорец на пътника).

• Напрежението по-голямо ли е от 10 V?

→ Да

Отидете на B7

→ Не

Отидете на B14

B7: ПРОВЕРКА на ЕЛЕКТРИЧЕСКАТА ВЕРИГА за ЗАЗЕМЯВАНЕ на КЛЮЧА НЕРАБОТАЮЩЕГО СТЕКЛОПОДЪЕМНИКА

1Влезте в позиция OFF.

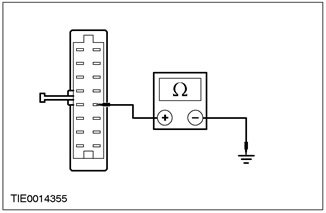

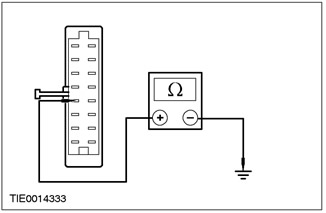

2Измерете съпротивлението между конектора C484 на превключвателя на електрическите прозорци на вратата на водача, щифт 4, верига 31 - AJ7 (черен), страната на окабеляването и земята; или между съединител на превключвателя на електрическия прозорец от страната на пътника C485 щифт 6, верига 31 - AJ18 (черен), страната на окабеляването и земята; или между съединител на превключвателя на електрическите прозорци на лявата задна врата C482 щифт 6, верига 31S - AJ32 (черен/оранжев), страната на окабеляването и земята; или между щифт 6 на съединителя C483 на превключвателя на електрическия прозорец на задната дясна врата, верига 31S - AJ32 (черно/оранжево), страната на окабеляването и масата (показан прозорец на водача).

• Съпротивлението по-малко от 5 ома ли е?

→ Да

КОРИГИРАЙТЕ електрическата верига е 32-AJ26 (бяла).

→ Не

КОРИГИРАЙТЕ електрическата верига 31 - AJ7 (черна); или електрическа верига 31 - AJ18 (черен); или електрическа верига 31S - AJ32 (черно-оранжево) или 31S - AJ14 (черно-оранжево); или електрическа верига 31S - AJ32 (черно и оранжево) или 31S - AJ24 (черно и жълто). ПРОВЕРЕТЕ дали системата работи правилно.

B8: ПРОВЕРКА НА НАПРЕЖЕНИЕТО НА КОНЕКТОРА НА ВРАТАТА С ПРОЗОРЕЦ ПРОЗОРЕЦЪТ НЕ РАБОТИ

1Влезте в позиция OFF.

2Изключете вратите C42, C44, C45 или C46 с неработещи електрически стъкла.

3Поставете на позиция ВКЛ.

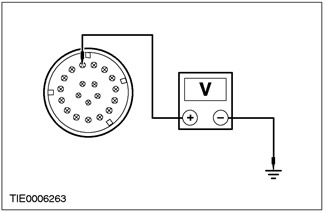

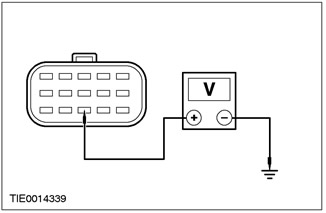

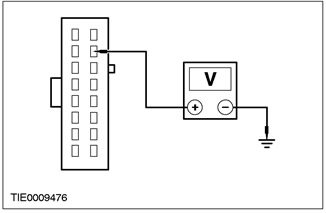

4Измерете напрежението между щифт 9 на съединителя C42 на вратата на електрическия прозорец на водача, верига 29 - AJ26 (жълто/оранжево), страната на окабеляването и земята; или щифт 9 на конектор C44 на предната пътническа врата с неработещ електрически прозорец, верига 29 - AJ27 (оранжево-бяло), страна на окабеляването и маса; или щифт 9 на конектор C45 на лявата задна врата с неработещ електрически прозорец, електрическа верига 29 - AJ13 (оранжево-синьо), страна на окабеляването и маса; или щифт 9 на конектор C46 на дясната задна врата с неработещ електрически прозорец, електрическа верига 29 - AJ23 (оранжево-бяло), от страната на окабеляването и маса.

• Напрежението по-голямо ли е от 10 V?

→ Да

Отидете на B9

→ Не

РЕМОНТ верига 29 - AJ26 (жълто-оранжево); или електрическа верига 29 - AJ27 (оранжево-бяло); или електрическа верига 29 - AJ13 (оранжево-синьо); или електрическа верига 29 - AJ23 (оранжево-бяло). ПРОВЕРЕТЕ дали системата работи правилно.

B9: ПРОВЕРКА НА ЗАЗЕМЯВАЩАТА ВЕРИГА НА МОТОРА НА ЕЛЕКТРИЧЕСКИЯ ПРОЗОР

1Влезте в позиция OFF.

2Изключете неработещия двигател на електрическия прозорец C734, C735, C736 или C737.

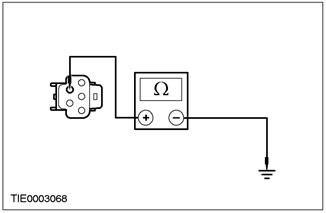

3Измерете съпротивлението между щифт 8 на съединителя C734 на двигателя на електрическия прозорец на шофьорската врата, верига 31 - AJ26 (черен), страната на окабеляването и земята; или щифт 8 на съединителя C735 на двигателя на електрическия прозорец на прозореца на предния пътник, верига 31 - AJ27 (черен), страна на окабеляването и маса; или щифт 8 на конектор C736 на неработещия двигател на прозореца на лявата задна врата, електрическа верига 31 - AJ31 (черен), от страната на окабеляването и маса; или щифт 8 на конектор C737 на неработещия двигател на прозореца на задната дясна врата, електрическа верига 31 - AJ31 (черен), от страната на окабеляването и маса.

• Съпротивлението по-малко от 5 ома ли е?

→ Да

Отидете на B10

→ Не

РЕМОНТ верига 31 - AJ26 (черен); или електрическа верига 31 - AJ27 (черен); или електрическа верига 31 - AJ31 (черен). ПРОВЕРЕТЕ дали системата работи правилно.

B10: ПРОВЕРКА НА НАПРЕЖЕНИЕТО НА КОНЕКТОРА НА МОТОРА НА ПРОЗОРЕЦА

1Свържете C42, C44, C45 или C46 на неработещия двигател на прозореца.

2Поставете на позиция ВКЛ.

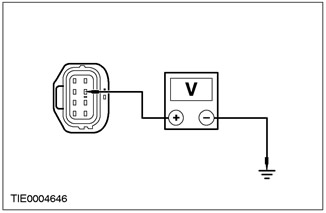

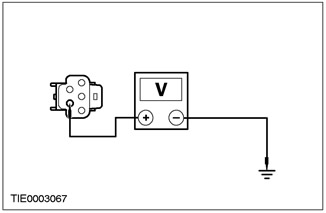

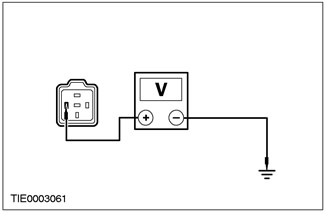

3Измерете напрежението между неработещ конектор C734, щифт 7, верига на електрическия прозорец на вратата на водача, верига 29 - AJ26 (жълто/оранжево), страната на окабеляването и земята; или щифт 7 на съединителя C735 на двигателя на електрическия прозорец на пътническия прозорец, верига 29 - AJ27 (оранжево/бяло), страна на окабеляването и маса; или щифт 7 на конектор C736 на неработещия двигател на прозореца на лявата задна врата, електрическа верига 29 - AJ31 (оранжево-син), от страната на окабеляването и маса; или щифт 7 на конектор C737 на неработещия двигател на прозореца на задната дясна врата, електрическа верига 29 - AJ31 (оранжево-син), от страната на окабеляването и маса.

• Напрежението по-голямо ли е от 10 V?

→ Да

Отидете на B11

→ Не

РЕМОНТ верига 29 - AJ26 (жълто-оранжево); или електрическа верига 29 - AJ27 (оранжево-бяло); или електрическа верига 29 - AJ31 (оранжево-синьо). ПРОВЕРЕТЕ дали системата работи правилно.

B11: ПРОВЕРКА НА НАПРЕЖЕНИЕТО ВЪВ ВЕРИГАТА НА ЕЛЕКТРИЧЕСКИЯ МОТОР ЗА ПОВДИГАНЕ НА ПРОЗОРЦА

1Въведете позиция OFF

2Завъртете превключвателя на двигателя на електрическия прозорец в горна позиция.

3Измерете съпротивлението между щифт 3 на съединителя C734 на мотора на електрическия прозорец на прозореца на шофьорската врата, верига 31S - AJ41 (червено-черно) - ляв волан ([черно-оранжев] - десен волан), страната на окабеляването и земята; или щифт 3 на съединителя C735 на двигателя на електрическия прозорец на прозореца на предния пътник, електрическа верига 31S - AJ55A (червено-черно), страна на окабеляването и маса; или щифт 3 на конектор C736 на неработещия двигател на прозореца на прозореца на лявата задна врата, електрическа верига 31S - AJ46A (черно и бяло), от страната на окабеляването и земята; или щифт 3 на конектор C737 на неработещия двигател на прозореца на задната дясна врата, електрическа верига 31S - AJ46A (черно и бяло), от страната на окабеляването и маса.

• Съпротивлението по-малко от 5 ома ли е?

→ Да

Отидете на B12

→ Не

РЕМОНТ верига 31S - AJ41 (червено-черно) - версия с ляво управление ([черно-оранжево] - версия с дясно управление); или електрическа верига 31S - AJ55A (червено-черно) или 31S - AJ55B (червено-черно); или електрическа верига 31S - AJ46A (червено-черно); или електрическа верига 31S - AJ46A (черно и бяло) или 31S - AJ46B (черно и бяло). ПРОВЕРЕТЕ дали системата работи правилно.

B12: ПРОВЕРКА НА НАПРЕЖЕНИЕТО ВЪВ ВЕРИГАТА НА ЕЛЕКТРИЧЕСКИЯ МОТОР НА ПРОЗОРЕЦА НАДОЛУ С НЕРАБОТЕЩ ПРОЗОРЕЦ ПРОЗОРЕЦ

1Завъртете превключвателя на двигателя на електрическия прозорец в долна позиция.

2Измерва се съпротивлението между щифт 4 на съединител C734 електромотор неработающего стеклоподъемника на прозореца на вратата на водача, електрическа верига 31S - AJ40 (черно-зелено) - вариант с лявата ръка на горивото ([черно-синята] - вариант с особено право на горивото), от страна на проводници и "маса"; или щифт 4 на съединителя C735 на двигателя на електрическия прозорец на прозореца на предния пътник, верига 31S - AJ54A (черно-зелен), страна на окабеляването и маса; или щифт 4 на конектор C736 на неработещ двигател на прозореца на лявата задна врата, електрическа верига 31S - AJ63A (синьо и черно), от страната на окабеляването и маса; или щифт 4 на конектор C737 на неработещия двигател на прозореца на дясната задна врата, електрическа верига 31S - AJ63A (синьо и черно), от страната на окабеляването и маса.

• Съпротивлението по-малко от 5 ома ли е?

→ Да

Отидете на B13

→ Не

РЕМОНТ електрическа верига 31S - AJ40 (черно-зелено) - версия с ляв волан ([черно-синьо] - версия с десен волан); или електрическа верига 31S - AJ54A (черно-зелено) или 31S - AJ54B (черно-зелено); или верига 31S - AJ63A (черно и синьо) или верига 31S - AJ63B (черно и зелено). ПРОВЕРЕТЕ дали системата работи правилно.

B13: ПРОВЕРКА НА НАПРЕЖЕНИЕТО НА МОТОРА НА ПРОЗОРЕЦА

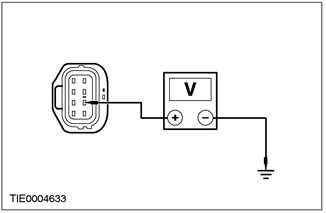

1Измерете напрежението между неработещ конектор C734 щифт 2 на неработещия двигател на прозореца на прозореца на шофьорската врата, верига 15 - AJ26 (жълто-зелено), страната на окабеляването и земята; или щифт 2 на съединителя C735 на двигателя на електрическия прозорец на прозореца на предния пътник, електрическа верига 31S - AJ27A (бяло-зелено), страна на окабеляването и маса; или щифт 2 на конектор C736 на неработещия двигател на прозореца на прозореца на лявата задна врата, електрическа верига 31S - AJ31A (зелено-син), от страната на окабеляването и земята; или щифт 2 на конектор C737 на неработещия двигател на прозореца на задната дясна врата, електрическа верига 31S - AJ31A (зелено-син), от страната на окабеляването и маса.

• Напрежението по-голямо ли е от 10 V?

→ Да

МОНТИРАЙТЕ нов мотор. ПРОВЕРЕТЕ дали системата работи правилно.

→ Не

РЕМОНТ верига 15 - AJ26A (жълто-зелено); или електрическа верига 31S - AJ27A (бяло-зелено) или 31S - AJ54B (черно-зелено); или електрическа верига 31S - AJ31A (зелено-синьо). ПРОВЕРЕТЕ дали системата работи правилно.

B14: ПРОВЕРКА НА НАПРЕЖЕНИЕТО НА КОНЕКТОРА НА ВРАТАТА С ПРОЗОРЕЦ ПРОЗОРЕЦЪТ НЕ РАБОТИ

1Изключете C42, C44, C45 или C46 на вратата, когато електрическият прозорец не работи.

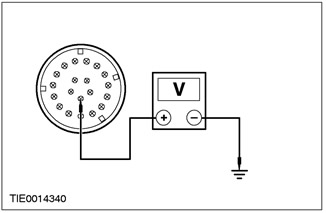

2Измерете напрежението между щифт 15 на съединителя C42 на вратата на водача при неработещ електрически прозорец, верига 15 - AJ26 (жълто-зелен) - ляв волан (верига 15 - AJ27 [бяло-зелен] - десен волан), страна на колона "А" и "маса"; или щифт 15 на конектор C44 на предната пътническа врата с неработещ електрически прозорец, верига 15 - AJ27 (бяло-зелено) - версия с ляв волан (верига 15 - AJ26 [жълто-зелено] - версия с десен волан), страна на стълба "A" и "маса"; или щифт 13 на съединител C45 на лявата задна врата с неработещ електрически прозорец, електрическа верига 15 - AJ13 (зелено-синьо), страна на В-колона и маса; или щифт 13 на конектора C46 на дясната задна врата с неработещ електрически прозорец, верига 15 - AJ13 (зелено-синьо), страна на В-колона и маса (показана е В-колона).

• Напрежението по-голямо ли е от 10 V?

→ Да

РЕМОНТ верига 15 от страната на вратата - AJ26 (жълто-зелено) или верига 15 - LH14 (жълто-зелено); или електрическа верига 15 - AJ27 (бяло-зелено) или електрическа верига 15 - LH31 (зелено-синьо); или електрическа верига 15 - AJ31 (зелено-синьо) или 15 - LH36 (червено-зелено). ПРОВЕРЕТЕ дали системата работи правилно.

→ Не

РЕМОНТ верига 15 - AJ26 (жълто-зелен), страна на А-колоната; или електрическа верига 15 - AJ27 (бяло-зелено); или електрическа верига 15 - AJ13 (зелено-синьо). ПРОВЕРЕТЕ дали системата работи правилно.

ЗАБЕЛЕЖКА:Уверете се, че всички двигатели на електрическите стъкла са инициализирани.

C1: ПРОВЕРЕТЕ ВРЪЗКАТА НА МОДУЛА НА ЦЕНТРАЛНИЯ ТАЙМЕР КЪМ МОДУЛА НА ЦЕНТРАЛНАТА СИГУРНОСТ.

1Проверете бутона за заключване на дистанционното управление.

• Вътрешните светлини изгасват ли?

→ Да

Отидете на C2

→ Не

РЕМОНТ на електрическа(и) верига(и). ВИЖТЕ Секция 419 - 10.

C2: ПРОВЕРКА НА НАПРЕЖЕНИЕТО НА ПРОЗОРЕЦА ПРОЗОРЕЦ НЕ РАБОТИ КОНЕКТОР

1Изключете C42, C44, C45 или C46 на вратата, когато електрическият прозорец не работи.

2Измерете напрежението между щифта 16 на съединителя C42 на неработещата врата на шофьорската врата, верига 8 - AJ42 (бяло/зелено), страната на А-колоната и масата (показана); или щифт 16 на конектор C44 на предната пътническа врата с неработещ електрически прозорец, електрическа верига 8 - AJ56 (бяло-зелено), от страната на А-колона и маса; или щифт 11 на конектор C45 на лявата задна врата с неработещ електрически прозорец, електрическа верига 8 - AJ59 (бяло-зелено), от страната на В-колона и маса; или щифт 11 на конектор C46 на дясната задна врата с неработещ електрически прозорец, електрическа верига 8 - AJ62 (бяло-зелено), от страната на В-колоната и маса.

• Напрежението по-голямо ли е от 10 V?

→ Да

Отидете на C3

→ Не

Отидете на C4

C3: ПРОВЕРКА НА НАПРЕЖЕНИЕТО НА МОТОРА НА ПРОЗОРЕЦА

1Свържете щепсела на вратата, когато електрическият прозорец не работи.

2Изключете конектора на щепсела на двигателя на електрическия прозорец.

3Измерете напрежението между конектора C734, щифт 6, неработещ двигател на прозореца на вратата на водача, верига 8 - AJ42 (ЗЕЛЕНО/БЯЛО), страната на окабеляването и земята; или щифт 6 на съединителя C735 на двигателя на електрическия прозорец на пътническия прозорец, верига 8 - AJ56 (бяло-зелено), страна на окабеляването и маса; или пин 6 на конектор C737 на неработещия двигател на прозореца на лявата задна врата, електрическа верига 8 - AJ65 (бяло-зелено), от страната на окабеляването и маса; или щифт 6 на конектор C736 на неработещия двигател на прозореца на задната дясна врата, електрическа верига 8 - AJ65 (бяло-зелено) или 8 - AJ65 (бяло-зелено), от страната на окабеляването и маса.

• Напрежението по-голямо ли е от 10 V?

→ Да

МОНТИРАЙТЕ нов двигател. ВИЖТЕ процедурата в този раздел: "Електрически двигател на прозореца на вратата". ПРОВЕРЕТЕ дали системата работи правилно.

→ Не

РЕМОНТ верига 8 - AJ42 (бяло-зелено); или 8 - AJ56 (бяло-зелено) или 8 - AJ65 (бяло-зелено). ПРОВЕРЕТЕ дали системата работи правилно.

C4: ПРОВЕРКА ЗА КЪСО СЪС ЗАЗЕВАНЕ НА ПОДОВОТО ОКАбеляване"

ЗАБЕЛЕЖКА:Промяна на номерата на електрическата верига в снаждане S152.

1Разкачете щепселите на всички врати: C42, C44, C45 и C46..

2Изключете C1000 от модула на централния таймер.

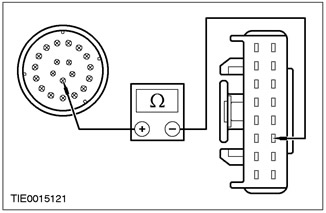

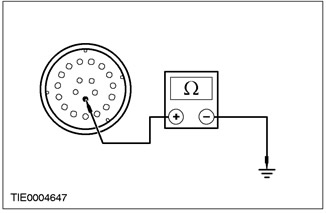

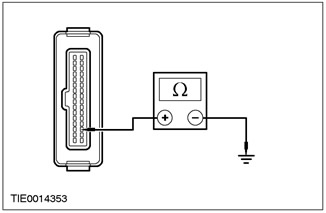

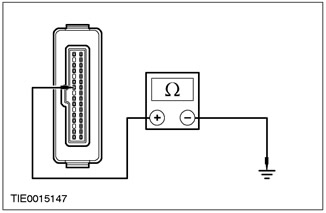

3Измерете съпротивлението между щифт 16 на съединителя C42 на шофьорската врата, верига 8 - AJ42 (бяло/зелено), страната на А-колоната и масата.

• Съпротивлението по-голямо ли е от 10 000 ома?

→ Да

Отидете на C5

→ Не

РЕМОНТ Окабеляване на пода, верига 8 - AJ42 (бяло-зелено); или 8 - AJ56 (бяло-зелено); или 8 - AJ59 (бяло-зелено); или 8 - AJ65 (бяло-зелено). ПРОВЕРЕТЕ дали системата работи правилно.

C5: ПРОВЕРКА НА НЕПРЕКЪСНОСТТА НА ЕЛЕКТРИЧЕСКАТА ВЕРИГА МЕЖДУ КОНЕКТОРА ЗА ПРОЗОРЕЦА НА ШОФЬОРСКАТА ВРАТА И ЦЕНТРАЛНАТА ЕЛЕКТРИЧЕСКА СЪЕДИНИТЕЛНА КУТИЯ

1Изключете C15 от централната електрическа кутия.

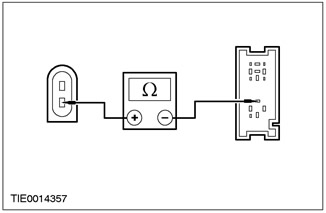

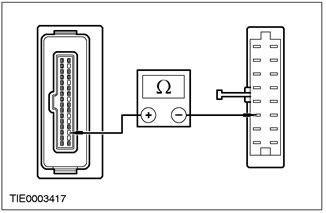

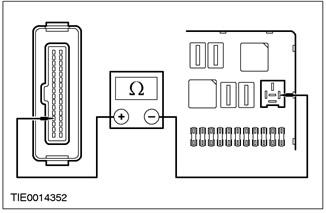

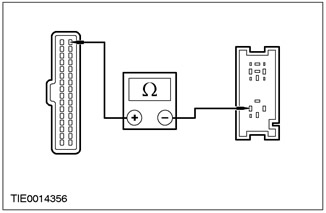

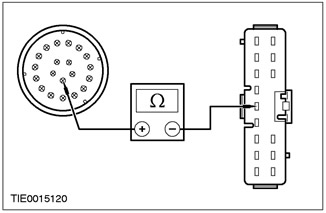

2Измерете съпротивлението между щифт 16 на съединителя C42 на вратата на водача, верига 8 - AJ42 (бял/зелен), от страната на А-колона, и щифт 11 на конектора C15 на централната електрическа кутия, верига 8 - AA36 (бял), от страната на кабелния сноп.

• МОНТИРАЙТЕ ново реле.

→ Да

Отидете на C6

→ Не

КОРИГИРАЙТЕ електрическата верига 8 - AA36 или 8 - AA36A (бяла). КОРИГИРАЙТЕ електрическата верига е 32-AJ26 (бяла).

C6: ПРОВЕРКА НА НЕПРЕКЪСНОСТТА НА ЕЛЕКТРИЧЕСКАТА ВЕРИГА МЕЖДУ КОНЕКТОРА ЗА ПРОЗОРЕЦА НА ШОФЬОРСКАТА ВРАТА И ЦЕНТРАЛНИЯ МОДУЛ ЗА СИГУРНОСТ

1Изключете C451 от централния модул за сигурност.

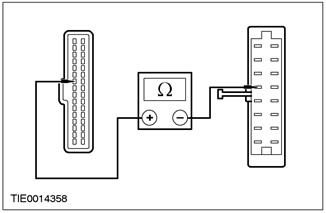

2Измерете съпротивлението между щифт 16 на конектор C42 на вратата на водача, верига 8 - AJ42 (бял/зелен), от страната на А-колона, и щифт 14 на конектор C451, верига 8 - AA36 (бял), от страната на кабелния сноп.

• ИНСТАЛИРАЙТЕ нов ключ.

→ Да

ПРОВЕРЕТЕ жалбата на клиента.

→ Не

РЕМОНТ верига 8 - AA36 (бял). ПРОВЕРЕТЕ дали системата работи правилно.

D1: ПРОВЕРЕТЕ НАПРЕЖЕНИЕТО НА ПРЕВКЛЮЧВАТЕЛЯ НА ПРОЗОРЦАТА

1Поставете на позиция ВКЛ.

• Светят ли светодиодите на превключвателя на електрическия прозорец?

→ Да

Отидете на D2

→ Не

Отидете на D3

D2: ПРОВЕРКА НА ПРЕКРАТЯВАНЕ НА ЗАЗЕМЯВАНЕ НА ПРЕВКЛЮЧВАТЕЛЯ НА ПРОЗОРЕЦА НА ШОФЬОРСКАТА ВРАТА

1Влезте в позиция OFF.

2Изключете превключвателя за електрически прозорци на шофьорската врата C488.

3Измерете съпротивлението между щифт 5 (версия с ляв волан) (или щифт 13, версия с десен волан) на съединителя C488 на превключвателя на електрическите прозорци на вратата на шофьора, верига 31 - AJ7 (черен), страната на окабеляването и земята.

• ИНСТАЛИРАЙТЕ нов ключ.

→ Да

ПРОВЕРЕТЕ жалбата на клиента.

→ Не

РЕМОНТ верига 31 - AJ7 (черен). ПРОВЕРЕТЕ дали системата работи правилно.

D3: ПРОВЕРКА НА НАПРЕЖЕНИЕТО НА ПРЕВКЛЮЧВАТЕЛЯ НА ПРОЗОРЦАТА НА ШОФЬОРСКАТА ВРАТА

1Влезте в позиция OFF.

2Изключете превключвателя за електрически прозорци на шофьорската врата C488.

3Поставете на позиция ВКЛ.

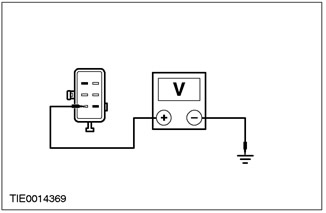

4Измерете напрежението между конектора C488 на щифта 14 на превключвателя на електрическите прозорци на вратата на водача, верига 15 - LH14 (жълто-зелено), страната на окабеляването и земята.

• Напрежението по-голямо ли е от 10 V?

→ Да

ПРОВЕРЕТЕ жалбата на клиента.

→ Не

Верига за ремонт 15 LH14 (жълто-зелено). ПРОВЕРЕТЕ дали системата работи правилно.

E1: ПРОВЕРЕТЕ НАПРЕЖЕНИЕТО НА ПРЕВКЛЮЧВАТЕЛЯ НА ПРОЗОРЕЦА НА ШОФЬОРСКАТА ВРАТА

1Поставете на позиция ВКЛ.

• Свети ли светодиодът на превключвателя на прозореца на шофьорската врата?

→ Да

Отидете на E2

→ Не

Отидете на E7

E2: ПРОВЕРКА НА НАПРЕЖЕНИЕТО НА ПРЕВКЛЮЧВАТЕЛЯ НА ПРОЗОРЕЦА НА ШОФЬОРСКАТА ВРАТА

1Задействайте превключвателя за управление на електрическите стъкла на пътника, разположен на вратата на водача.

• Прозорецът на вратата на предния пътник управлява ли се от превключвател, разположен на вратата на водача?

→ Да

Отидете на E3

→ Не

Отидете на E9

E3: ПРОВЕРКА НА РЕЛЕТО ЗА ОТВАРЯНЕ С ЕДНО ДОКОСВАНЕ"

1Задействайте превключвателя на електрическите прозорци на вратата на водача до първата позиция за фиксиране.

• Релето за отваряне с едно докосване работи ли с отчетлив звук?

→ Да

Отидете на E4

→ Не

Отидете на E10

E4: ПРОВЕРКА НА НАПРЕЖЕНИЕТО В ВЕРИГАТА НА МОТОРА НА ПРОЗОРЕЦА НА ШОФЬОРСКАТА ВРАТА НАДОЛУ

1Влезте в позиция OFF.

2Изключете двигателя на прозореца на шофьорската врата C782.

3Поставете на позиция ВКЛ.

4Задействайте превключвателя на прозореца на вратата на шофьора до първия ограничител в посока надолу.

5Измерете напрежението между конектор C782 на мотора на прозореца на шофьорската врата, щифт 2, верига 32 - AJ26 (бял) и маса.

• Напрежението по-голямо ли е от 10 V?

→ Да

Отидете на E5

→ Не

Отидете на E13

E5: ПРОВЕРКА НА НАПРЕЖЕНИЕТО В ВЕРИГАТА НА МОТОРА НА ПРОЗОРЕЦА НА ШОФЬОРСКАТА ВРАТА

1Задействайте превключвателя на прозореца на вратата на шофьора до първия ограничител в посока нагоре.

2Измерете напрежението между конектор C782 на мотора на прозореца на шофьорската врата, щифт 1, верига 32 - AJ26 (жълто) и маса.

• Напрежението по-голямо ли е от 10 V?

→ Да

Отидете на E6

→ Не

РЕМОНТ верига 33 - AJ26 (жълт). ПРОВЕРЕТЕ дали системата работи правилно.

E6: ПРОВЕРКА НА ЦЯЛОСТТА НА ЕЛЕКТРИЧЕСКАТА ЗАЗЕМЯВАЩА ВЕРИГА НА ПРОЗОРЕЦА НА ШОФЬОРСКАТА ВРАТА МОТОРА НА ПРОЗОРЕЦА

1Влезте в позиция OFF.

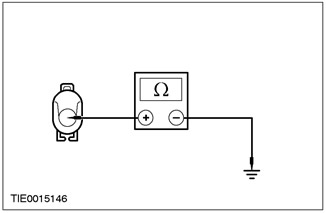

2Измерете съпротивлението между конектор C782 на мотора на прозореца на шофьорската врата, щифт 2, верига 33 - AJ26 (бял) и маса.

• ПРОВЕРЕТЕ жалбата на клиента.

→ Да

МОНТИРАЙТЕ нов мотор. ВИЖТЕ процедурата в този раздел: "Електрически двигател на прозореца на вратата". ПРОВЕРЕТЕ дали системата работи правилно.

→ Не

МОНТИРАЙТЕ ново реле за отваряне с едно докосване. ПРОВЕРЕТЕ дали системата работи правилно.

E7: ПРОВЕРКА НА НАПРЕЖЕНИЕТО НА ПРЕВКЛЮЧВАТЕЛЯ НА ПРОЗОРЦАТА НА ШОФЬОРСКАТА ВРАТА

1Влезте в позиция OFF.

2Изключете превключвателя за електрически прозорци на шофьорската врата C488.

3Поставете на позиция ВКЛ.

4Измерете напрежението между конектора C488 на превключвателя на електрическите прозорци на шофьорската врата, щифт 14, верига 15 - LH14 (жълто-зелено) и маса.

• Напрежението по-голямо ли е от 10 V?

→ Да

Отидете на E8

→ Не

Ремонтирайте верига 15 - LH14 (жълто-зелено) ПРОВЕРКА Системата работи правилно.

E8: ПРОВЕРКА НА ЗАЗЕМЯВАЩАТА ВЕРИГА НА ПРОЗОРЕЦА НА ШОФЬОРСКАТА ВРАТА

1Влезте в позиция OFF.

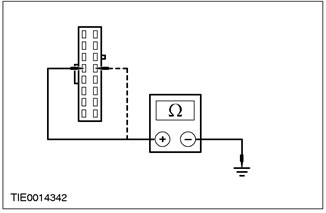

2Измерете съпротивлението между щифт 5 (версия с ляв волан) (щифт 13, версия с десен волан) на съединителя C488 на превключвателя за електрически прозорци на вратата на шофьора, верига 31 - AJ7 (черен) и маса.

• Съпротивлението по-малко от 5 ома ли е?

→ Да

ПРОВЕРЕТЕ жалбата на клиента.

→ Не

РЕМОНТ верига 31 - AJ7 (черен). ПРОВЕРЕТЕ дали системата работи правилно.

E9: ПРОВЕРКА НА НАПРЕЖЕНИЕТО НА ПРЕВКЛЮЧВАТЕЛЯ НА ПРОЗОРЦАТА НА ШОФЬОРСКАТА ВРАТА

1Влезте в позиция OFF.

2Изключете превключвателя за електрически прозорци на шофьорската врата C488.

3Поставете на позиция ВКЛ.

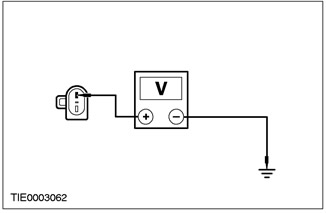

4Измерете напрежението между конектора C488 на превключвателя на електрическите прозорци на вратата на водача, щифт 15, верига 15 - AJ7 (зелено/синьо), страната на окабеляването и земята.

• Напрежението по-голямо ли е от 10 V?

→ Да

ПРОВЕРЕТЕ жалбата на клиента.

→ Не

РЕМОНТ верига 15-AJ7 (зелен/син). ПРОВЕРЕТЕ дали системата работи правилно.

E10: ПРОВЕРКА НА ПРЕВКЛЮЧВАЩОТО НАПРЕЖЕНИЕ В РЕЛЕТО ЗА ОТВАРЯНЕ С ЕДНО ДОКОСВАНЕ"

1Влезте в позиция OFF.

2Изключете релето за отваряне с едно докосване C738.

3Поставете на позиция ВКЛ.

4Задействайте превключвателя на прозореца на вратата на водача до първата позиция за фиксиране в посока надолу.

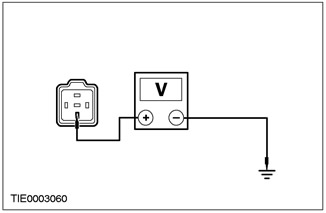

5Измерете напрежението между щифт 3 на релето за отваряне с едно докосване 00 конектор C738, верига 15S - AJ40 (зелено/синьо), страната на окабеляването и земята.

• Напрежението по-голямо ли е от 10 V?

→ Да

Отидете на E11

→ Не

РЕМОНТ верига 15S - AJ40 (зелено-синьо). ПРОВЕРЕТЕ дали системата работи правилно.

E11: ПРОВЕРКА НА НАПРЕЖЕНИЕТО ЗА ЗАПАЛВАНЕ, ПОДАДЕНО КЪМ РЕЛЕТО ЗА ОТВАРЯНЕ С ЕДНО ДОКОСВАНЕ"

1Измерете напрежението между конектора на релето за отваряне с едно докосване C738 щифт 2, верига 15 - AJ15 (B/G), страната на кабелния сноп и земята.

• Напрежението по-голямо ли е от 10 V?

→ Да

Отидете на E12

→ Не

РЕМОНТ верига 15 - AJ15 (черен/зелен). ПРОВЕРЕТЕ дали системата работи правилно.

E12: ПРОВЕРКА НА ЦЯЛОСТТА НА ЕЛЕКТРИЧЕСКАТА ВЕРИГА МЕЖДУ РЕЛЕТО ЗА ОТВАРЯНЕ С ЕДНО ДОКОСВАНЕ И ЗАЗЯВАНЕТО"

1Влезте в позиция OFF.

2Измерете съпротивлението между конектора на релето за отваряне с едно докосване C738 щифт 1, верига 31 - AJ15 (черен), страната на окабеляването и земята.

• Съпротивлението по-малко от 5 ома ли е?

→ Да

МОНТИРАЙТЕ ново реле за отваряне с едно докосване. ПРОВЕРЕТЕ дали системата работи правилно.

→ Не

РЕМОНТ верига 31 - AJ15 (черен). ПРОВЕРЕТЕ дали системата работи правилно.

E13: ПРОВЕРКА НА ЦЯЛОСТТА НА ЕЛЕКТРИЧЕСКАТА ВЕРИГА МЕЖДУ МОТОРА НА ПРОЗОРЕЦА НА ШОФЬОРСКАТА ВРАТА И РЕЛЕТО ЗА ОТВАРЯНЕ С ЕДНО ДОКОСВАНЕ.

1Влезте в позиция OFF.

2Изключете двигателя на прозореца на шофьорската врата C782.

3Измерете съпротивлението между конектора C782 на електрическия прозорец на шофьорската врата, верига 32 - AJ26 (бял), от страната на окабеляването, и конектора на релето за отваряне с едно докосване C738, щифт 5, верига 32 - AJ26 (бял), от страната на окабеляването окабеляване.

• Съпротивлението по-малко от 5 ома ли е?

→ Да

МОНТИРАЙТЕ ново реле за отваряне с едно докосване. ПРОВЕРЕТЕ дали системата работи правилно. ПРОВЕРЕТЕ дали системата работи правилно.

→ Не

РЕМОНТ верига 32 - AJ26 (бял). ПРОВЕРЕТЕ дали системата работи правилно.

F1: ПРОВЕРКА НА НАПРЕЖЕНИЕТО НА ПРОЗОРЕЦА НА ПЪТНИЧЕСКАТА ВРАТА

1Поставете на позиция ВКЛ.

• Свети ли светодиодът на превключвателя на прозореца на пътническата врата?

→ Да

Отидете на F2

→ Не

Отидете на F5

F2: ПРОВЕРКА НА ЗАЗЕМЯВАНЕТО НА ПЪТНИЧЕСКАТА ВРАТА НА ПРОЗОРЕЦА

1Влезте в позиция OFF.

2Изключете превключвателя за електрически прозорци на пътническата врата C489.

3Измерете съпротивлението между съединителя C489 на превключвателя на електрическите прозорци на пътническата врата, щифт 3, верига 32 - AJ18 (бяло/лилаво), страната на окабеляването и земята; и между щифт 6 на съединителя C489 на превключвателя на прозореца на пътника, верига 33 - AJ18 (жълто-виолетов), страната на окабеляването и земята.

• Във всички случаи съпротивлението по-малко ли е от 5 ома?

→ Да

Отидете на F3

→ Не

Отидете на F7

F3: ПРОВЕРКА НА НЕПРЕРЫВНОСТТА НА ЕЛЕКТРИЧЕСКАТА ВЕРИГА МЕЖДУ ПЪТНИЧЕСКИЯ ПЪТНИЧЕСКИ ПРОЗОРЕЦ ПРЕВКЛЮЧВАЧ ЗА ПРОЗОРЕЦИ И СЪОТВЕТНИЯ МОТОР НА ПРОЗОРЕЦА

1Изключете двигателя на прозореца на пътническата врата.

2Измерете съпротивлението между съединителя C489 на превключвателя на прозореца на пътническата врата, щифт 1, верига 33 - AJ17 (жълто-виолетов) (версия с ляв волан) (верига 33 - AJ6 [жълт), версия с десен волан), страната на окабеляването и пътника конектор за електродвигател на прозореца C783 щифт 1, електрическа верига 33 - AJ17 (жълто-виолетов) (версия с ляв волан) (електрическа верига 33 - AJ6 [жълт], версия с десен волан), от страната на окабеляването.

• Съпротивлението по-малко от 5 ома ли е?

→ Да

Отидете на F4

→ Не

КОРИГИРАЙТЕ електрическата верига 33 - AJ17 (жълто-лилаво) (опция с лявата ръка на горивото) (електрическата верига 33 - AJ6 [жълт], опция с особено право на горивото). ПРОВЕРЕТЕ правилното функциониране на системата.

F4: ПРОВЕРКА НА НЕПРЕКЪСНОСТТА НА ЕЛЕКТРИЧЕСКАТА ВЕРИГА МЕЖДУ ПРЕВКЛЮЧВАТЕЛЯ НА ПРОЗОРЕЦА НА ПЪТНИЧЕСКАТА ВРАТА И СВЪРЗАНИЯ МОТОР

1Измерете съпротивлението между съединителя C489 на превключвателя на електрическия прозорец на пътническата врата, щифт 7, верига 32 - AJ17 (бял/лилав) (версия с ляв волан) (верига 32 - AJ6 [бял], версия с десен волан), страната на окабеляването и щифт 2 Конектор C783 Електрическа верига на двигателя на прозореца на пътническия прозорец 32 - AJ17 (бяло-виолетово), опция за ляво управление (електрическа верига 32 - AJ6 [бяло], опция за дясно управление), от страната на окабеляването.

• Съпротивлението по-малко от 5 ома ли е?

→ Да

МОНТИРАЙТЕ нов двигател за електрически стъкла. ПРОВЕРЕТЕ дали системата работи правилно.

→ Не

КОРИГИРАЙТЕ електрическата верига е 32 - AJ17 (бяло и лилаво) (опция с лявата ръка на горивото) (електрическа верига е 32 - AJ6 [бял], опция с особено право на горивото). ПРОВЕРЕТЕ правилното функциониране на системата.

F5: ПРОВЕРКА НА НАПРЕЖЕНИЕТО НА ПРОЗОРЕЦА НА ПЪТНИЧЕСКАТА ВРАТА

1Влезте в позиция OFF.

2Изключете превключвателя за електрически прозорци на пътническата врата C489.

3Поставете на позиция ВКЛ.

4Измерете напрежението между съединителя C489 на превключвателя на електрическия прозорец от страната на пътника, верига 15 - AJ18 (ЗЕЛЕНО/БЯЛО), страната на окабеляването и земята.

• Напрежението по-голямо ли е от 10 V?

→ Да

Отидете на F6

→ Не

РЕМОНТ верига 15-AJ18 (бяло/зелено). ПРОВЕРЕТЕ дали системата работи правилно.

F6: ПРОВЕРКА НА ЗАЗЕМЯВАЩАТА ВЕРИГА НА ПЪТНИЧЕСКАТА ВРАТА НА ПРОЗОРЕЦА

1Измерете съпротивлението между съединителя C489 на превключвателя на електрическите прозорци на пътническата врата, щифт 4, верига 31 - LH31 (черен), страната на окабеляването и земята.

• Съпротивлението по-малко от 5 ома ли е?

→ Да

ПРОВЕРЕТЕ жалбата на клиента.

→ Не

РЕМОНТ верига 31-LH31 (черен). ПРОВЕРЕТЕ дали системата работи правилно.

F7: ПРОВЕРКА НА НЕПРЕКЪСНОСТТА НА ЕЛЕКТРИЧЕСКАТА ВЕРИГА МЕЖДУ ПРЕВКЛЮЧВАТЕЛЯ ЗА ПРОЗОРЕЦА НА ПРОЗОРЕЦА НА ШОФЬОРСКАТА ВРАТА И ПРОЗОРЕЦА НА ПРОЗОРЕЦА НА ВРАТАТА НА ПЪТНИКА

1Измерете съпротивлението между съединителя C488 на превключвателя за електрически прозорци на вратата на водача, щифт 1, верига 33 - AJ18 (жълто-лилаво) (версия с ляв волан) (щифт 9, версия с десен волан) и съединителя C489 на превключвателя на електрическите прозорци на вратата на пътника щифт 6. електрическа верига 33 - AJ18 (жълто-виолетов).

• Съпротивлението по-малко от 5 ома ли е?

→ Да

Отидете на F8

→ Не

РЕМОНТ верига 33-AJ18 (жълто-лилаво). ПРОВЕРЕТЕ дали системата работи правилно.

F8: ПРОВЕРКА НА НЕПРЕКЪСНОСТТА НА ЕЛЕКТРИЧЕСКАТА ВЕРИГА МЕЖДУ ПРЕВКЛЮЧВАТЕЛЯ ЗА ПРОЗОРЕЦА НА ПРОЗОРЕЦА НА ШОФЬОРСКАТА ВРАТА И ПРОЗОРЕЦА НА ПРОЗОРЕЦА НА ВРАТАТА НА ПЪТНИКА

1Измерете съпротивлението между съединителя C488 на превключвателя за електрически прозорци на прозореца на шофьорската врата, щифт 4, верига 32 - AJ18 (бяло-лилаво), (версия с ляв волан) (щифт 12, версия с десен волан) и съединителя C489 на превключвателя на електрически прозорци на прозорците на вратата на пътника Pin 3, електрическа верига 32 - AJ18 (бяло-виолетово).

• Съпротивлението по-малко от 5 ома ли е?

→ Да

ПРОВЕРЕТЕ жалбата на клиента.

→ Не

РЕМОНТ верига 32 - AJ18 (бяло-виолетово). ПРОВЕРЕТЕ дали системата работи правилно.

G1: ПРОВЕРКА НА РАБОТАТА НА РЕЛЕТО ЗА ОТВАРЯНЕ С ЕДНО ДОКОСВАНЕ"

1Поставете на позиция ВКЛ.

2Задействайте превключвателя на прозореца на вратата на водача до втория ограничител в посока надолу.

• Щрака ли релето?

→ Да

Отидете на G2

→ Не

Отидете на G3

G2: ПРОВЕРКА НА НАПРЕЖЕНИЕТО ЗА ЗАПАЛВАНЕ, ПОДАДЕНО КЪМ РЕЛЕТО ЗА ОТВАРЯНЕ С ЕДНО ДОКОСВАНЕ"

1Влезте в позиция OFF.

2Изключете C738 отварящо реле с едно докосване..

3Поставете на позиция ВКЛ.

4Задействайте превключвателя на прозореца на вратата на водача до втория ограничител в посока надолу.

5Измерете напрежението между конектора на релето за отваряне с едно докосване C738 щифт 4, верига 15S - AJ42 (B/G), страната на кабелния сноп и земята.

• МОНТИРАЙТЕ ново реле за отваряне с едно докосване. ПРОВЕРЕТЕ дали системата работи правилно.

→ Да

МОНТИРАЙТЕ ново реле за отваряне с едно докосване. ПРОВЕРЕТЕ дали системата работи правилно.

→ Не

РЕМОНТ верига 15S - AJ42 (черен/зелен). ПРОВЕРЕТЕ дали системата работи правилно.

G3: ПРОВЕРКА НА НАПРЕЖЕНИЕТО В РЕЛЕТО ЗА ОТВАРЯНЕ С ЕДНО ДОКОСВАНЕ"

1Изключете релето за отваряне с едно докосване C738.

2Поставете на позиция ВКЛ.

3Задействайте превключвателя на прозореца на вратата на водача до втория ограничител в посока надолу.

4Измерете напрежението между щифт 3 на конектора на релето за отваряне с едно докосване C738, верига 15S - AJ40 (зелено/синьо), страната на окабеляването и земята.

• Напрежението по-голямо ли е от 10 V?

→ Да

МОНТИРАЙТЕ ново реле за отваряне с едно докосване. ПРОВЕРЕТЕ дали системата работи правилно. ПРОВЕРЕТЕ дали системата работи правилно.

→ Не

РЕМОНТ верига 15S - AJ40 (зелено-синьо). ПРОВЕРЕТЕ дали системата работи правилно.

ЗАБЕЛЕЖКА:Този симптом засяга и системата за размразяване на огледалото и предното стъкло. Ако отопляемото задно стъкло и външните огледала не работят, ПРЕМИНЕТЕ на H1; ако отоплението на предното стъкло не работи, ПРЕМИНЕТЕ на H14.

H1: НАТИСНЕТЕ ПРЕВКЛЮЧВАТЕЛЯ ЗА ОТОПЛЕНИЕ НА ЗАДНОТО СТЪКЛО.

1Поставете на позиция ВКЛ.

2Задействайте ключа за отопление на задното стъкло

• Щрака ли релето за размразяване на задното стъкло?

→ Да

Отидете на H2

→ Не

Отидете на H4

H2: ПРОВЕРКА НА РАБОТАТА НА ВЪНШНИТЕ ОГЛЕДАЛА С ОТОПЛЕНИЕ

1Задействайте ключа за отопление на задното стъкло.

• Работят ли правилно отопляемите външни огледала?

→ Да

Отидете на H3

→ Не

Отидете на H7

H3: ПРОВЕРКА НА РАБОТАТА НА ОТОПЛЕНИЕТО НА ЗАДНОТО СТЪКЛО

1Задействайте ключа за отопление на задното стъкло.

• Отопляемото задно стъкло работи ли правилно?

→ Да

ПРОВЕРЕТЕ жалбата на клиента.

→ Не

Отидете на H10

H4: ПРОВЕРКА НА НАПРЕЖЕНИЕТО НА ЗАПАЛВАНЕ В РЕЛЕТО ЗА ОТОПЛЕНИЕ НА ЗАДНОТО СТЪКЛО

1Влезте в позиция OFF.

2Изключете C1025 релето за размразяване на задното стъкло.

3Поставете на позиция ВКЛ.

4Задействайте ключа за отопление на задното стъкло.

5Измерете напрежението между щифт 1 на конектора на релето за размразяване на задното стъкло C1025, верига 15 - DA1 (жълто-зелено), страната на окабеляването и земята.

• Напрежението по-голямо ли е от 10 V?

→ Да

Отидете на H5

→ Не

РЕМОНТирайте централната електрическа кутия. ПРОВЕРЕТЕ дали системата работи правилно.

H5: ПРОВЕРКА НА НЕПРЕКЪСНОСТТА НА ЕЛЕКТРИЧЕСКАТА ВЕРИГА МЕЖДУ РЕЛЕТО ЗА ОТОПЛЕНИЕ НА ЗАДНОТО СТЪКЛО И МОДУЛА НА ЦЕНТРАЛНИЯ ТАЙМЕР

1Влезте в позиция OFF.

2Измерете съпротивлението между конектора C1025 на релето за размразяване на задното стъкло (CJB), щифт 2, от страната на кабелния сноп, и конектора C1000 на централния модул на таймера (CJB), щифт 4, от страната на снопа.

• Съпротивлението по-малко от 5 ома ли е?

→ Да

Отидете на H6

→ Не

РЕМОНТирайте централната електрическа кутия. ПРОВЕРЕТЕ дали системата работи правилно.

H6: ПРОВЕРКА НА ЦЯЛОСТТА НА ЗАЗЕМЯВАЩАТА ВЕРИГА НА МОДУЛА НА ЦЕНТРАЛНИЯ ТАЙМЕР

1Задействайте ключа за отопление на задното стъкло

2Измерете съпротивлението между CJB конектора C1000 щифт 19, страната на окабеляването и земята.

• Съпротивлението по-малко от 5 ома ли е?

→ Да

МОНТИРАЙТЕ ново реле за отопление на задното стъкло. ПРОВЕРЕТЕ дали системата работи правилно.

→ Не

Отидете на H12

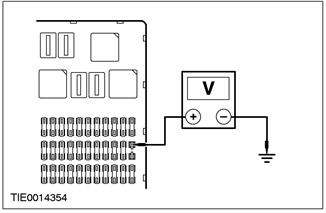

H7: ПРОВЕРЕТЕ НАПРЕЖЕНИЕТО НА ПРЕДПАЗИТЕЛЯ НА ЦЕНТРАЛНАТА РАЗЪЕДИНИТЕЛНА КУТИЯ (CJB) 51 (7,5 A)

1Изключете предпазител 51 (7,5 A).

2Поставете на позиция ВКЛ.

3Измерете напрежението между входната клема на предпазител 51 (7,5 A) и земята.

• Напрежението по-голямо ли е от 10 V?

→ Да

Отидете на H8

→ Не

РЕМОНТирайте централната електрическа кутия. ПРОВЕРЕТЕ дали системата работи правилно.

H8: ПРОВЕРКА НА НАПРЕЖЕНИЕТО В ЕЛЕКТРИЧЕСКАТА ВЕРИГА НА ВЪНШНИТЕ ОГЛЕДАЛА ОТ СТРАНАТА НА ВОДАЧА И ПЪТНИКА

1Свържете предпазител 51 (7,5 A).

2Поставете на позиция ВКЛ.

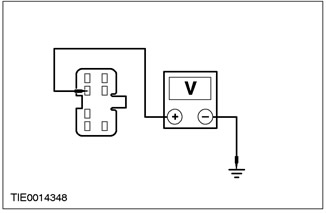

3Измерете напрежението между щифт 4 на съединителя C807 на външното огледало от страната на водача, страната на окабеляването и земята; и между щифт 4 на съединителя C808 на външното огледало от страната на пътника, страната на окабеляването и земята"

• Винаги ли напрежението е по-голямо от 10 V?

→ Да

Отидете на H9

→ Не

РЕМОНТ на вериги 15S - HB2 (зелено-синьо), 15S - HB15 (черно-зелено) или 15S - HB35 (черно-зелено) от страната на водача; или електрическа верига 15S - HB2 (зелено-синьо), 15S - HB28 (зелено-оранжево) или 15S - HB36 (зелено-оранжево) от страната на пътника. ПРОВЕРЕТЕ дали системата работи правилно.

H9: ПРОВЕРКА НА ЦЯЛОСТТА НА ЕЛЕКТРИЧЕСКАТА ЗАЗЕМЯВАЩА ВЕРИГА НА ОГЛЕДАЛАТА ОТ СТРАНАТА НА ВОДАЧА И ПЪТНИКА

1Влезте в позиция OFF.

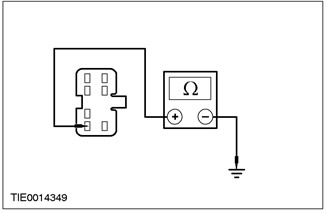

2Измерете съпротивлението между щифт 5 на съединителя C807 на външното огледало от страната на водача, страната на окабеляването и земята; и между щифт 5 на съединителя C808 на външното огледало от страната на пътника, страната на окабеляването и земята.

• Във всички случаи съпротивлението по-малко ли е от 5 ома?

→ Да

МОНТИРАЙТЕ нови отопляеми външни огледала(а). ПРОВЕРЕТЕ дали системата работи правилно.

→ Не

РЕМОНТ верига 31 - HB35 (черен) от страната на водача; или електрическа верига 31 - HB36 (черен) от страната на пътника. ПРОВЕРЕТЕ дали системата работи правилно.

H10: ПРОВЕРКА НА НАПРЕЖЕНИЕТО НА ОТОПЛЕНИЕТО НА ЗАДНОТО СТЪКЛО

1Влезте в позиция OFF.

2Изключете размразителя на задното стъкло C949.

3Поставете на позиция ВКЛ.

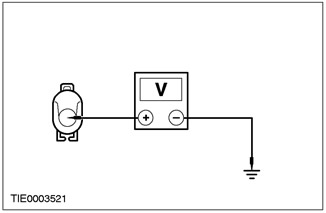

4Измерете напрежението между конектор C949 на размразителя на задното стъкло, щифт 1, верига 15S - HB19 (зелено/синьо), страната на окабеляването и земята.

• Напрежението по-голямо ли е от 10 V?

→ Да

Версия с 5 врати: МОНТИРАЙТЕ ново отопляемо задно стъкло. ПРОВЕРЕТЕ дали системата работи правилно. 4 врати и комби: Отидете на H11

→ Не

РЕМОНТ верига 15S-HB19 (зелено-синьо). ПРОВЕРЕТЕ дали системата работи правилно.

H11: ПРОВЕРКА НА ЗАЗЕНАТА ВЕРИГА НА ОТОПЛЕНИЕТО НА ЗАДНОТО СТЪКЛО

1Влезте в позиция OFF.

2Свържете размразителя на задното стъкло C951/C949.

3Изключете размразителя на задното стъкло C950.

4Измерете съпротивлението между конектор C950 на размразителя на задното стъкло, щифт 1, верига 31 - HB19 (черен), страната на окабеляването и земята.

• Съпротивлението по-малко от 5 ома ли е?

→ Да

МОНТИРАЙТЕ ново отопляемо задно стъкло. ПРОВЕРЕТЕ дали системата работи правилно.

→ Не

РЕМОНТ верига 31 - HB35 (черен). ПРОВЕРЕТЕ дали системата работи правилно.

H12: ПРОВЕРКА НА ЕЛЕКТРИЧЕСКАТА НЕПРЕРЫВНОСТ МЕЖДУ МОДУЛА НА ЦЕНТРАЛНИЯ ТАЙМЕР И МОДУЛА ЗА УПРАВЛЕНИЕ НА НАГРЕВАТЕЛЯ

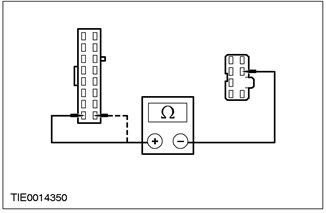

1Измерете съпротивлението между конектора C1000 на модула на централния таймер (CJB), щифт 19, страната на снопа, и конектора C380 на модула за управление на нагревателя, щифт 3, верига 31S - HB1 (B/B), страната на снопа.

• Съпротивлението по-малко от 5 ома ли е?

→ Да

Отидете на H13

→ Не

РЕМОНТ верига 31S-HB1 (черен/син). ПРОВЕРЕТЕ дали системата работи правилно.

H13: ПРОВЕРКА НА ЦЯЛОСТТА НА ЗАЗЕМЯВАЩАТА ВЕРИГА НА КОНТРОЛНИЯ МОДУЛ НА НАГРЕВАТЕЛЯ

1Измерете съпротивлението между щифт 12 на конектора C380 на контролния модул на нагревателя, верига 91 - FA13 (черен/оранжев), страната на окабеляването и земята.

• Съпротивлението по-малко от 5 ома ли е?

→ Да

ИНСТАЛИРАЙТЕ нов контролен модул на нагревателя. ПРОВЕРЕТЕ дали системата работи правилно.

→ Не

РЕМОНТ верига 91 - FA13 (черен/оранжев). ПРОВЕРЕТЕ дали системата работи правилно.

H14: ПРОВЕРКА НА РЕЛЕТО ЗА ОТОПЛЕНИЕ НА ПРЕДНОТО СТЪКЛО

1Влезте в позиция СТАРТ.

2Поставете на позиция ВКЛ.

3При работещ двигател включете ключа за отопление на предното стъкло.

• Релето работи ли с отчетлив звук?

→ Да

Отидете на H15

→ Не

Отидете на H18

H15: ПРОВЕРКА НА НАПРЕЖЕНИЕТО В ОТОПЛИТЕЛНАТА РЕШЕТКА НА ПРЕДНОТО СТЪКЛО

1Влезте в позиция OFF.

2Изключете отопляемото предно стъкло C634 и C635.

3Влезте в позиция СТАРТ.

4Поставете на позиция ВКЛ.

5Измерете напрежението между конектор C634 щифт 1 на левия отопляем решетъчния участък на предното стъкло, верига 64S - HB12 (син), страната на окабеляването и земята; и между щифт 1 на конектор C635 на дясната секция на нагревателната решетка на предното стъкло, електрическа верига 64S - HB25 (червено-синьо), от страната на окабеляването, и земята.

• Винаги ли напрежението е по-голямо от 10 V?

→ Да

Отидете на H16

→ Не

Отидете на H21

H16: ПРОВЕРКА НА ЗАЗЕМИТЕЛНАТА ВЕРИГА НА ОТОПЛЕНИЕТО НА ПРЕДНОТО СТЪКЛО

1Влезте в позиция OFF.

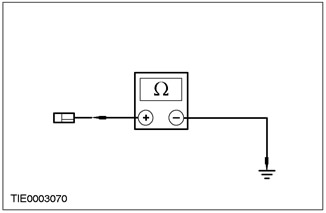

2Измерете съпротивлението между отоплителните кръгове на предното стъкло и земята.

• Във всички случаи съпротивлението по-малко ли е от 5 ома?

→ Да

Отидете на H17

→ Не

РЕМОНТИРАЙТЕ веригата за заземяване на отопляемото предно стъкло. ПРОВЕРЕТЕ дали системата работи правилно.

H17: ПРОВЕРКА НА ОТОПЛЕНИЕТО НА ПРЕДНОТО СТЪКЛО

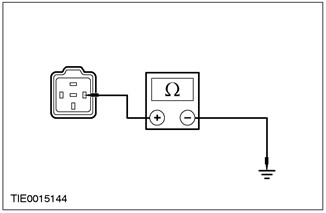

1Измерете съпротивлението между щифт 1 на конектора C634 на решетката за отопление на предното стъкло (лява секция), от страната на окабеляването, и земята; и между щифт 1 на конектор C635 на нагревателната решетка на предното стъкло (дясна секция), от страната на електрическото окабеляване и земята.

• Съпротивлението по-голямо ли е от 10 000 ома?

→ Да

МОНТИРАЙТЕ ново предно стъкло. ПРОВЕРЕТЕ дали системата работи правилно.

→ Не

ПРОВЕРЕТЕ жалбата на клиента.

H18: ПРОВЕРКА НА НАПРЕЖЕНИЕТО В РЕЛЕТО ЗА ОТОПЛЕНИЕ НА ПРЕДНОТО СТЪКЛО

1Влезте в позиция OFF.

2Изключете релето за отопление на предното стъкло C1003.

3Влезте в позиция СТАРТ.

4Поставете на позиция ВКЛ.

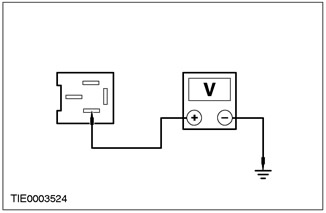

5Измерете напрежението между конектора C1003 на релето за нагряване на предното стъкло, щифт 1, верига 64 - HB7 (R/B), страната на окабеляването и земята.

• Напрежението по-голямо ли е от 10 V?

→ Да

Отидете на H19

→ Не

РЕМОНТ верига 64 - HB7 (червено-синьо). ПРОВЕРЕТЕ дали системата работи правилно.

H19: ПРОВЕРКА НА ЦЯЛОСТТА НА ЗАЗЕМИТЕЛНАТА ВЕРИГА НА МОДУЛА НА ЦЕНТРАЛНИЯ ТАЙМЕР

1Влезте в позиция OFF.

2Задействайте превключвателя за отопление на предното стъкло.

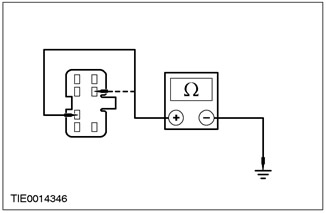

3Измерете съпротивлението между щифт 10 на конектора C1000 на централния модул на таймера, страната на кабелния сноп и земята.

• Съпротивлението по-малко от 5 ома ли е?

→ Да

Отидете на H20

→ Не

Отидете на H22

H20: ПРОВЕРКА НА НЕПРЕКЪСНОСТТА НА ЕЛЕКТРИЧЕСКАТА ВЕРИГА МЕЖДУ РЕЛЕТО ЗА ОТОПЛЕНИЕ НА ПРЕДНОТО СТЪКЛО И МОДУЛА НА ЦЕНТРАЛНИЯ ТАЙМЕР

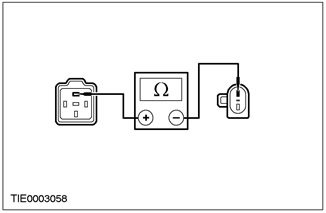

1Измерете съпротивлението между щифт 2 на конектора C1003 на нагреваемото реле на предното стъкло, верига 31S - HB7 (BLK), от страната на окабеляването, и щифт 32 на конектора C1000 на модула на централния таймер (CJB), от страната на окабеляването.

• Съпротивлението по-малко от 5 ома ли е?

→ Да

МОНТИРАЙТЕ ново реле за отопление на предното стъкло. ПРОВЕРЕТЕ дали системата работи правилно.

→ Не

РЕМОНТ верига 31S-HB7 (черно/синьо). ПРОВЕРЕТЕ дали системата работи правилно.

H21: ПРОВЕРКА НА НЕПРЕКЪСНОСТТА НА ЕЛЕКТРИЧЕСКАТА ВЕРИГА МЕЖДУ РЕЛЕТО ЗА ОТОПЛЕНИЕ НА ПРЕДНОТО СТЪКЛО И МРЕЖАТА НА ОТОПЛЕНИЕТО НА ПРЕДНОТО СТЪКЛО

1Влезте в позиция OFF.

2Измерете съпротивлението между щифт 5 на конектора на релето за отопление на предното стъкло C1003, верига 64S - HB1 (червено/синьо), от страната на окабеляването, и щифт 1 на съединителя C634 на лявата секция за отопление на предното стъкло, верига 64S - HB12 (синьо), от страната на окабеляването.електрическо окабеляване; и щифт 1 на конектор C635 от дясната част на отопляемото предно стъкло, електрическа верига 64S - HB25 (червено-синьо), от страната на окабеляването.

• Във всички случаи съпротивлението по-малко ли е от 5 ома?

→ Да

МОНТИРАЙТЕ ново реле за отопление на предното стъкло. ПРОВЕРЕТЕ дали системата работи правилно.

→ Не

РЕМОНТирайте верига 64S към HB1 (червено/синьо), верига 64S към HB12 (синьо) или верига 64S към HB25 (червено/синьо). ПРОВЕРЕТЕ дали системата работи правилно.

H22: ПРОВЕРКА НА ЕЛЕКТРИЧЕСКАТА НЕПРЕРЫВНОСТ МЕЖДУ МОДУЛА НА ЦЕНТРАЛНИЯ ТАЙМЕР И МОДУЛА ЗА УПРАВЛЕНИЕ НА НАГРЕВАТЕЛЯ

1Влезте в позиция OFF.

2Изключете C1000 от модула на централния таймер.

3Измерете съпротивлението между страната на окабеляването на конектора C1000 щифт 10 на модула на централния таймер (CJB) и страната на окабеляването на щифта C380 на конектора C380 на модула за управление на нагревателя (CJB).

• Съпротивлението по-малко от 5 ома ли е?

→ Да

Отидете на H23

→ Не

РЕМОНТ верига 31S-HB9 (B&W). ПРОВЕРЕТЕ дали системата работи правилно.

H23: ПРОВЕРКА НА ЗАЗЕМЯВАЩАТА ВЕРИГА НА КОНТРОЛНИЯ МОДУЛ НА НАГРЕВАТЕЛЯ

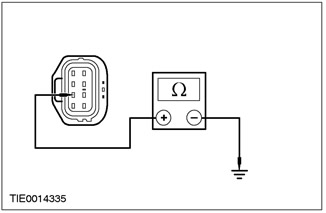

1Измерете съпротивлението между конектора C380 на модула за управление на нагревателя (CJB), щифт 12, страната на окабеляването и земята.

• Съпротивлението по-малко от 5 ома ли е?

→ Да

ИНСТАЛИРАЙТЕ нов контролен модул на нагревателя. ПРОВЕРЕТЕ дали системата работи правилно.

→ Не

РЕМОНТ верига 91 - FA13 (черен/оранжев). ПРОВЕРЕТЕ дали системата работи правилно.
