Стоп светлини (автомобили след 08.2001) — Pinpoint тестове

U1: ПРОВЕРКА НА ПРЕДПАЗИТЕЛ F42 (CJB)

1Влезте в позиция OFF.

2ПРОВЕРЕТЕ Предпазител F42 (CJB).

3Проверете предпазителя F42 (15 A).

• Предпазителят наред ли е?

→ Да

Отидете на U2

→ Не

МОНТИРАЙТЕ нов предпазител F42 (15 A) и ПРОВЕРЕТЕ системата да работи правилно. Ако предпазителят изгори отново, НАМЕРЕТЕ и ПОПРАВЕТЕ късото съединение, като използвате електрическите схеми. ПРОВЕРЕТЕ дали системата работи правилно.

U2: ПРОВЕРЕТЕ НАПРЕЖЕНИЕТО НА ПРЕДПАЗИТЕЛ F42 (CJB)

1Свържете предпазител F42 (CJB).

2Поставете на позиция ВКЛ.

3Измерете напрежението между F42 (CJB) и земята.

• Записва ли се напрежението на батерията?

→ Да

Отидете на U3

→ Не

Като използвате електрическите схеми, ВЪЗСТАНОВЕТЕ захранването към предпазител F42. ИНСТАЛИРАЙТЕ нов CJB, ако е необходимо. Проверете дали системата работи правилно.

U3: ПРОВЕРЕТЕ НАПРЕЖЕНИЕТО НА ПРЕВКЛЮЧВАТЕЛЯ НА СПИЧНИТЕ СВЕТЛИНИ

1Влезте в позиция OFF.

2Изключете превключвателя на спирачната светлина C444.

3Поставете на позиция ВКЛ.

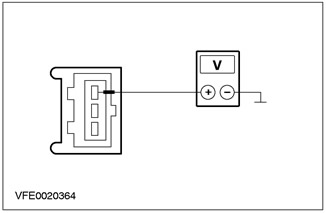

4Измерете напрежението между конектор C444 на превключвателя на спирачната светлина, щифт 3, верига 15-LG23 (зелен/бял), страната на кабелния сноп и земята.

• Записва ли се напрежението на батерията?

→ Да

Отидете на U4

→ Не

НАМЕРЕТЕ и, като използвате електрическите схеми, ПОПРАВЕТЕ отворена верига 15-LG23 (зелено/бяло) между предпазител F42 и превключвателя на стоп светлината. Проверете дали системата работи правилно.

U4: ПРОВЕРКА НА ПРЕВКЛЮЧВАТЕЛЯ НА СПИРАЧНИТЕ СВЕТЛИНИ

1Влезте в позиция OFF.

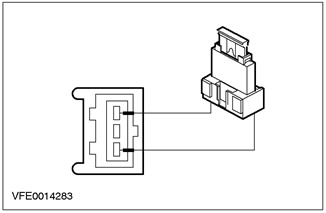

2Инсталирайте предпазен джъмперен проводник (15 A) в съединителя C444 на превключвателя на спирачната светлина между електрическото окабеляване на верига 15-LG23 щифт 3 (зелен/бял) и верига 15S-LG41B щифт 1 (зелен/червен).

3Поставете на позиция ВКЛ.

4Проверете стоп светлините.

• Светят ли спирачните светлини?

→ Да

МОНТИРАЙТЕ нов ключ за спирачна светлина. Проверете дали системата работи правилно.

→ Не

НАМЕРЕТЕ и, като използвате електрическите схеми, ПОПРАВЕТЕ прекъсване във верига 15S-LG41B (ЗЕЛЕНО-червено) и 15S-LG41A (ЗЕЛЕНО-червено) между превключвателя на спирачната светлина и снаждането S154. Проверете дали системата работи правилно.

V1: ОПРЕДЕЛЯНЕ НА СЪСТОЯНИЕТО, В КОЕТО ФУНКЦИОНИРА ПОВРЕДАТА

1Поставете на позиция ВКЛ.

2Включете си СТОПОВЕ.

3Проверете стоп светлините.

• Висока спирачна светлина не работи?

→ Да

Отидете на V2

→ Не

Отидете на V3

V2: ПРОВЕРКА НА ГОЛЯ СТОП

1Влезте в позиция OFF.

2Изключете високата спирачна светлина C107.

3Поставете на позиция ВКЛ.

4Включете си СТОПОВЕ.

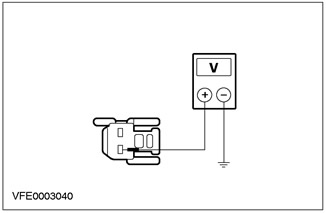

5Измерете напрежението между щифт 1 на конектор C107 за висока спирачна светлина, верига 15S-LG6 (зелено/жълто), страната на кабелния сноп и земята.

• Записва ли се напрежението на батерията?

→ Да

НАМЕРЕТЕ и, като използвате електрическите схеми, ПОПРАВЕТЕ прекъсването във верига 31-LG6 (черно) между високата спирачна светлина и точките на заземяване G35 и G15. Ако е необходимо, МОНТИРАЙТЕ нова висока спирачна светлина. Проверете дали системата работи правилно.

→ Не

НАМЕРЕТЕ и, като използвате електрическите схеми, ПОПРАВЕТЕ отворена верига 15S-LG6 (зелено/жълто) между снаждане S154 и висока стоп светлина. Ако е необходимо, МОНТИРАЙТЕ нова висока спирачна светлина. Проверете дали системата работи правилно.

V3: ИДЕНТИФИЦИРАЙТЕ СЪСТОЯНИЕТО, ПРИ КОЕТО СЕ ПОЯВЯВА ПОВРЕДАТА.

1Поставете на позиция ВКЛ.

2Включете си СТОПОВЕ.

3Проверете стоп светлините.

• И двете спирачни светлини не работят ли?

→ Да

Отидете на V4

→ Не

Лява страна: Отидете на V5

Дясна страна: Отидете на V6

V4: ПРОВЕРКА НА ЕЛЕКТРИЧЕСКАТА ЗАХРАНВАЩА ВЕРИГА НА МОНТАЖА НА ЗАДНАТА ЛЯВА ЛАМПА

1Влезте в позиция OFF.

2Разкачете модула на лявата задна светлина.

- C472 (версия с 3/5 врати)

- C474 ("комби")

- C476 (версия с 4 врати)

3Поставете на позиция ВКЛ.

4Включете си СТОПОВЕ.

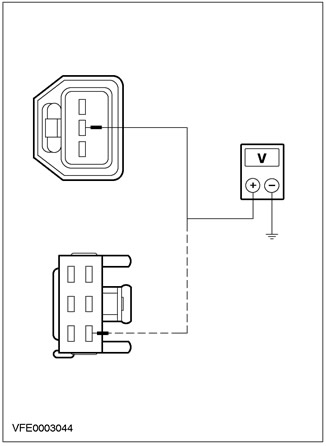

5Измерете напрежението между конектор C474 щифт 1 и конектор C476 щифт 2 (конектор C472 щифт 2) на левия заден светлинен модул, верига 15S-LG14A (зелено-червено), страната на окабеляването и земята.

• Записва ли се напрежението на батерията?

→ Да

НАМЕРЕТЕ и, като използвате схемите на свързване, ПОПРАВЕТЕ прекъсването във верига 31-DA18 (черно) между снаждане S184 и точка на заземяване G46. Ако е необходимо, МОНТИРАЙТЕ нов комплект задни светлини. Проверете дали системата работи правилно.

→ Не

НАМЕРЕТЕ и, като използвате схемите на свързване, ПОПРАВЕТЕ прекъсването във верига 15S-LG14 (зелено/червено) между снаждане S154 и снаждане S116 (възел на задната светлина). Ако е необходимо, МОНТИРАЙТЕ нов комплект задни светлини. Проверете дали системата работи правилно.

V5: ПРОВЕРКА НА ЕЛЕКТРИЧЕСКАТА ЗАХРАНВАЩА ВЕРИГА НА ЗАДНАТА ЛЯВА СВЕТЛИНА

1Влезте в позиция OFF.

2Разкачете модула на лявата задна светлина.

- C472 (версия с 3/5 врати)

- C474 ("комби")

- C476 (версия с 4 врати)

3Поставете на позиция ВКЛ.

4Включете си СТОПОВЕ.

5Измерете напрежението между конектор C474 щифт 1 и конектор C476 щифт 2 (конектор C472 щифт 2) на левия заден светлинен модул, верига 15S-LG14A (зелено-червено), страната на окабеляването и земята.

• Записва ли се напрежението на батерията?

→ Да

НАМЕРЕТЕ и, като използвате електрическите схеми, ПОПРАВЕТЕ прекъсване във верига 31-LF23 (черно) между модула на задната светлина и снаждането S184. Ако е необходимо, МОНТИРАЙТЕ нов комплект задни светлини. Проверете дали системата работи правилно.

→ Не

НАМЕРЕТЕ и, като използвате електрическите схеми, ПОПРАВЕТЕ отворена верига 15S-LG14A (зелено/червено) между снаждане S116 и модула на задната светлина. Ако е необходимо, МОНТИРАЙТЕ нов комплект задни светлини. Проверете дали системата работи правилно.

V6: ПРОВЕРЕТЕ ЕЛЕКТРИЧЕСКАТА ВЕРИГА НА МОНТАЖА НА ДЯСНАТА ЗАДНА ЛАМПА

1Влезте в позиция OFF.

2Разкачете модула на дясната задна светлина.

- C473 (версия с 3/5 врати)

- C475 ("комби")

- C477 (версия с 4 врати)

3Поставете на позиция ВКЛ.

4Включете си СТОПОВЕ.

5Измерете напрежението между щифт 1 на конектора C475 и щифт 2 на конектора C477 (щифт 2 на съединителя C473) на десния заден светлинен модул, верига 15S-LG21 (зелено-черно), страната на окабеляването и земята.

• Записва ли се напрежението на батерията?

→ Да

НАМЕРЕТЕ и, като използвате електрическите схеми, ПОПРАВЕТЕ прекъсване във верига 31-LF24 (черно) между модула на задните светлини и снаждането S184. Ако е необходимо, МОНТИРАЙТЕ нов комплект задни светлини. Проверете дали системата работи правилно.

→ Не

НАМЕРЕТЕ и като използвате електрическите схеми, ПОПРАВЕТЕ отворена верига 15S-LG21 (зелено/черно) между снаждане S116 и модула на задните светлини. Ако е необходимо, МОНТИРАЙТЕ нов комплект задни светлини. Проверете дали системата работи правилно.

W1: ПРОВЕРКА НА ПРЕВКЛЮЧВАТЕЛЯ НА СПИЧНИТЕ СВЕТЛИНИ

1Влезте в позиция OFF.

2Изключете превключвателя на спирачната светлина C444.

3Поставете на позиция ВКЛ.

4Проверете стоп светлините.

• Светят ли спирачните светлини?

→ Да

Отидете на W2

→ Не

МОНТИРАЙТЕ нов ключ за спирачна светлина. Проверете дали системата работи правилно.

W2: СИСТЕМЕН ТЕСТ С ИЗПОЛЗВАНЕ НА WDS

1Влезте в позиция OFF.

2Свържете превключвател на спирачната светлина C444.

3Свържете диагностичния инструмент.

4Тествайте системата с WDS.

• Има ли налични кодове за неизправности (DTC)?

→ Да

ИЗПЪЛНЕТЕ подходящи действия за DTC според указанията на WDS. ИЗЧИСТЕТЕ паметта за грешки и ПРОВЕРЕТЕ дали системата работи правилно.

→ Не

Отидете на W3

W3: ЕЛИМИНИРАЙТЕ СЪСТОЯНИЕТО НА КЪСО КЪМ ЗАХРАНВАЩАТА ВЕРИГА, ВЪЗМОЖНО ПРИЧИНЕНО ОТ ABS МОДУЛ, ESP МОДУЛ, EEC МОДУЛ ИЗВЪРШЕТЕ ОПЕРАЦИЯТА СЪОТВЕТНО

1Влезте в позиция OFF.

2Изключете един по един елемент от изброените елементи и след това продължете със следните процедури за проверка (стъпки 3 и 4):.

-.C840 ABS модул

- C840 ABS/ESP модул (с ESP)

- C831 модул за контрол на скоростта (със система за контрол на скоростта)

- Модул за управление на силовото предаване C415 (само за дизелов двигател с обща релса)

3Поставете на позиция ВКЛ.

4Проверете стоп светлините.

• Постоянно ли светят стоповете?

→ Да

Не всички съответни компоненти са изключени: Изключете запалването. Изключете следващия елемент (преминете към стъпка 2).

Всички свързани компоненти са изключени: Като използвате схемите на свързване, НАМЕРЕТЕ и ПОПРАВЕТЕ късото съединение към захранването във веригите, свързани към снаждания S2, S154 и S216. Проверете дали системата работи правилно.

→ Не

СМЕНЕТЕ последния изключен елемент. Проверете дали системата работи правилно.
