Описание и принцип на действие на ръчната спирачка

Спецификации на въртящия момент

Наименование	Nm	lb-ft	lb-in
Болтове на лоста на ръчната спирачка	20	15	-
Гайки за джанти - стоманени/алуминиеви джанти	85	63	-

Спирачната система за паркиране се задейства с кабел и се управлява от независим лост на ръчната спирачка. Спирачната система за паркиране работи върху барабана на задното колело или дисковата спирачна система, както следва:

• При превозни средства с барабанни спирачки на задните колела независим лост на ръчната спирачка управлява директно задните спирачни челюсти чрез кабелна система.
• При превозни средства със задни дискови спирачки лостът на ръчната спирачка управлява задните спирачни апарати с помощта на кабел и лост на задния спирачен апарат с вградена гърбица. Палецът, разположен вътре в задния спирачен апарат, завърта винта за регулиране на буталото, като по този начин компенсира износването на накладките.

За да регулирате кабела, натиснете няколко пъти лоста на ръчната спирачка.

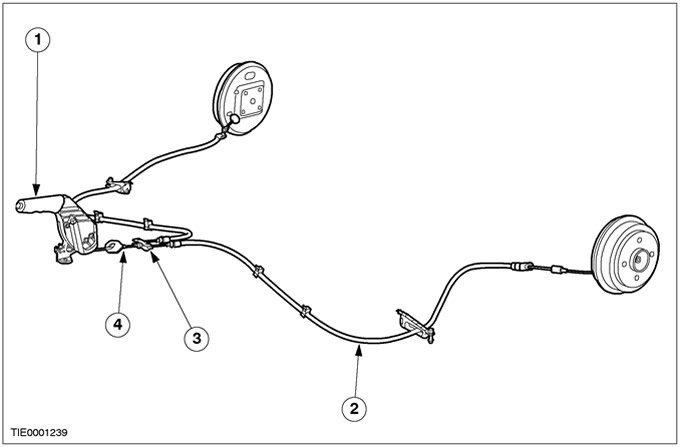

Ръчна спирачна система на задните колела с барабанни спирачки

Поз.	Резервна част №	Наименование
1	-	Лост за ръчна спирачка
2	-	Заден кабел и кабелна обвивка
3	-	Еквалайзер
4	-	Жило за ръчна спирачка

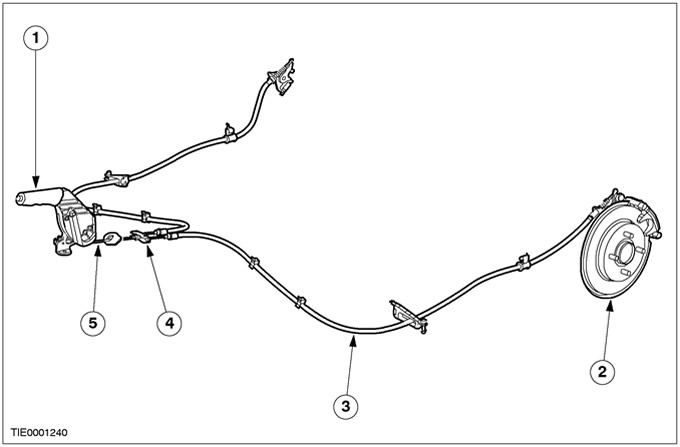

Ръчна спирачна система на задните колела с дискови спирачки

Поз.	Резервна част №	Наименование
1	-	Лост за ръчна спирачка
2	-	Спирачен диск
3	-	Заден кабел и кабелна обвивка
4	-	Еквалайзер
5	-	Жило за ръчна спирачка
