Оттегляне
Всички превозни средства
1. Отстранете основата на антената. За повече информация вижте главата за основата на антената, налична в този раздел.
2. Отстранете двата декоративни панела на А-колоната. Вижте раздел 501-05 за повече информация.

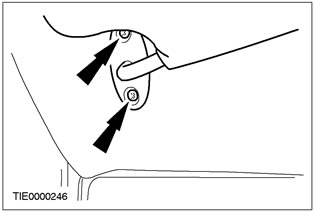

3. Отстранете сенниците.
![](https://www.fordbook.ru/img/focus/7448.jpg)

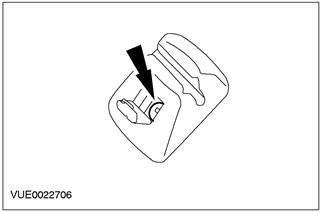

4. Отстранете скобите за закрепване на сенника.
![](https://www.fordbook.ru/img/focus/7449.jpg)
5. Свалете горната конзола. Вижте раздел 501-12 за повече информация.
Автомобили произведени до 03.2000г

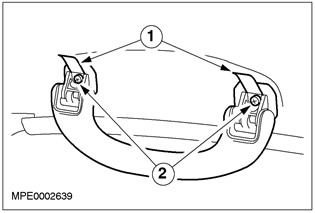

6. Отстранете перилата на пътника.
- 1. Отворете капаците на винтовете.
- 2. Отстранете винтовете.
![](https://www.fordbook.ru/img/focus/7450.jpg)
Превозни средства, произведени след 03.2000

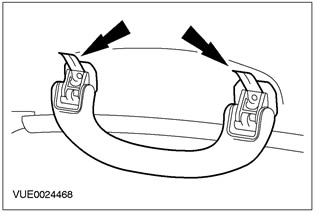

7. Отворете капаците на перилата на пътника.
![](https://www.fordbook.ru/img/focus/7451.jpg)

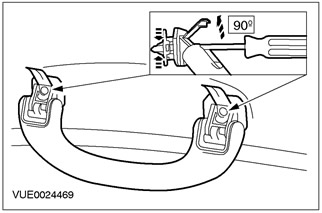

8. С помощта на подходяща 6 mm плоска отвертка отстранете перилата на пътника.
- Завъртете отвертката на 90 градуса, за да освободите монтажните скоби.
![](https://www.fordbook.ru/img/focus/7452.jpg)
Всички превозни средства

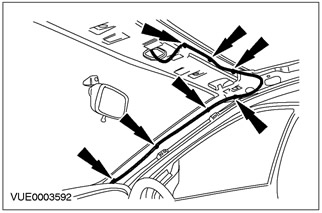

9. Внимателно отделете предния ръб на обшивката на покрива, за да осигурите достъп до кабела на антената.
10. Освободете кабела на антената от скобите (за по-голяма яснота тапицерията е показана премахната).
![](https://www.fordbook.ru/img/focus/7453.jpg)
11. Отстранете аудио блока. Вижте раздел 415-01 за повече информация.

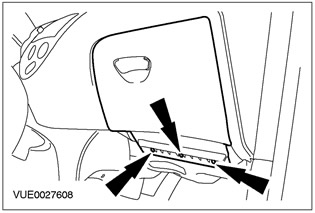

12. Извадете жабката.
![](https://www.fordbook.ru/img/focus/7454.jpg)

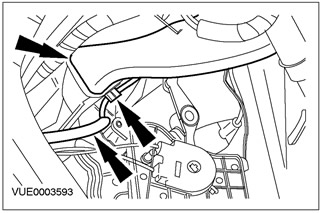

13. Освободете амортисьора на въздуховода от страната на пътника и кабела на антената от скобата близо до нагревателя и корпуса на изпарителя.
![](https://www.fordbook.ru/img/focus/7455.jpg)

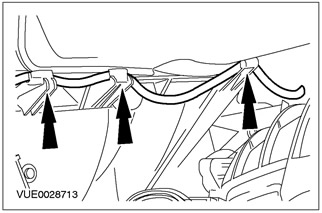

14. Освободете кабела на антената от скобите на стената на корпуса на нагревателя и изпарителя.
![](https://www.fordbook.ru/img/focus/7456.jpg)
15. Отстранете модула на въздушната възглавница за пътника. Вижте раздел 501-20A / 501-20B за повече информация.

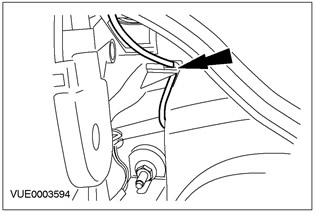

16. Освободете кабела на антената от скобата под модула на въздушната възглавница за пътника.
![](https://www.fordbook.ru/img/focus/7457.jpg)

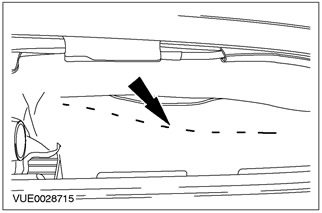

17. Внимателно изрежете NVH материала, за да разкриете антенния кабел и скобите.
![](https://www.fordbook.ru/img/focus/7458.jpg)

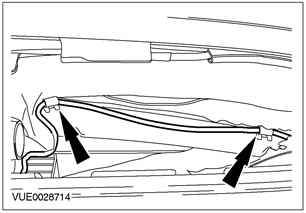

18. Освободете кабела на антената от скобите зад NVH материала
![](https://www.fordbook.ru/img/focus/7459.jpg)

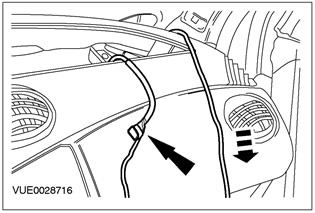

19. Свържете подходящ кабел към кабела на антената.
20. Издърпайте кабела на антената през отвора на модула на въздушната възглавница за пътника, докато кабелът се появи.
![](https://www.fordbook.ru/img/focus/7460.jpg)
21. Изключете кабела и отстранете кабела на антената.
Инсталиране
1. Сменете елементите в обратен ред.
