ЗАБЕЛЕЖКА: Използвайте цифров мултицет, за да направите всички електрически измервания.
ТОЧЕН ТЕСТ O: КОРЕКЦИЯТА НА ФАРОВЕ НЕ РАБОТИ/НЕ РАБОТИ ПРАВИЛНО
|
ЩАТИ |
ПОДРОБНОСТИ/РЕЗУЛТАТИ/ДЕЙСТВИЯ |
|
O1: ИДЕНТИФИЦИРАЙТЕ СЪСТОЯНИЕТО, В КОЕТО СЕ ПОЯВЯВА ПОВРЕДАТА. |
|
|
1 Задвижете в положение ВКЛ. |
|
|
2 Завъртете превключвателя на светлините в положение "къси светлини". |
|
|
3 Регулирайте регулирането на обхвата на фаровете. |
|
|
• Регулират ли се и двата фара? |
|
|
→ Да |
|
|
Отидете на O6 |
|
|
→ Не |
|
|
Левият фар не се регулира: Отидете на O2 |
|
|
Десният фар не се регулира: Отидете на O4 |
|
|
O2: ПРОВЕРЕТЕ ВЕРИГАТА НА ФАРА ЛЯВ ЛЯВ |
|
|
1 Влезте в позиция ИЗКЛ. |
|
|
2 Разкачете фар, лява страна - C835. |
|
|
3 Задвижете в положение ВКЛ. |
|
|
4 Завъртете превключвателя на светлините в положение "къси светлини". |
|
|

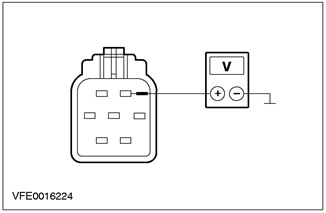

5 Измерете напрежението между C835 щифт 2 на левия фар, верига 64-LE45 (син), страната на кабелния сноп и земята. |
|
• Регистрирано напрежение? |
|
|
→ Да |
|
|
Отидете на O3 |
|
|
→ Не |
|
|
ПОПРАВЕТЕ отворена верига 64-LE45 (син) между връзка S106 и левия фар, като използвате електрическите схеми. Проверете правилната работа на системата. |
|
|
O3: ПРОВЕРЕТЕ ЕЛЕКТРИЧЕСКАТА ВЕРИГА ДО МОТОРА ЗА РЕГУЛИРАНЕ НА ФАРОВЕТЕ, ЛЯВО |
|
|
1 Влезте в позиция ИЗКЛ. |
|
|

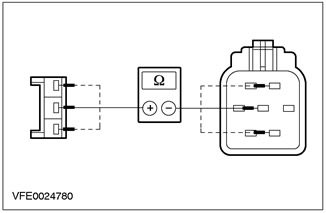

2 Измерете съпротивлението на всички вериги между съединителя C840 на мотора за нивелиране на лъча на фаровете, страната на кабелния сноп, и съответния лев щифт на фара, C835, страната на компонента. |
|
• Във всеки случай съпротивлението по-малко ли е от 2 ома? |
|
|
→ Да |
|
|
Проверете двигателя за регулиране на лъча на фаровете за механични повреди. Ако е необходимо, ИНСТАЛИРАЙТЕ новия елемент. Проверете правилната работа на системата. |
|
|
→ Не |
|
|
РЕМОНТирайте съответната електрическа верига, като използвате електрическите схеми. Проверете правилната работа на системата. |
|
|
O4: ПРОВЕРЕТЕ КОНТРОЛНАТА ВЕРИГА ЗА КОРЕКЦИЯ НА НАКЛОНА НА ФАРОВЕ, ДЯСНА СТРАНА |
|
|
1 Влезте в позиция ИЗКЛ. |
|
|
2 Разкачете фар, дясна страна - C834. |
|
|
3 Задвижете в положение ВКЛ. |
|
|
4 Завъртете превключвателя на светлините в положение "къси светлини". |
|
|
5 Измерете напрежението между щифт 2 на десния фар C834, верига 64-LE46 (синьо/червено), страната на кабелния сноп и земята. |
|
• Регистрирано напрежение? |
|
|
→ Да |
|
|
Отидете на O5 |
|
|
→ Не |
|
|
ПОПРАВЕТЕ отворена верига 64-LE46 (синьо/червено) между връзка S106 и десния фар, като използвате електрическите схеми. Проверете правилната работа на системата. |
|
|
O5: ПРОВЕРЕТЕ ЕЛЕКТРИЧЕСКИТЕ ВЕРИГИ КЪМ МОТОРА ЗА РЕГУЛИРАНЕ НА ФАРОВЕ, ДЯСНА СТРАНА |
|
|
1 Влезте в позиция ИЗКЛ. |
|
|
2 Измерете съпротивлението на всички вериги между съединителя C841 на двигателя за нивелиране на лъча на фаровете, страната на кабелния сноп, и съответния десен щифт на фара, C834, страната на компонента. |
|
• Във всеки случай съпротивлението по-малко ли е от 2 ома? |
|
|
→ Да |
|
|
Проверете двигателя за регулиране на лъча на фаровете за механични повреди. Ако е необходимо, ИНСТАЛИРАЙТЕ новия елемент. Проверете правилната работа на системата. |
|
|
→ Не |
|
|
РЕМОНТирайте съответната електрическа верига, като използвате електрическите схеми. Проверете правилната работа на системата. |
|
|
O6: ПРОВЕРЕТЕ ГЛАВНАТА КОНТРОЛНА ВЕРИГА КЪМ МОТОРИТЕ ЗА КОРЕКЦИЯ НА ФАРОВЕ |
|
|
1 Влезте в позиция ИЗКЛ. |
|
|
2 Разкачете фар, лява страна - C835. |
|
|
3 Изключете превключвателя за осветление - C320. |
|
|

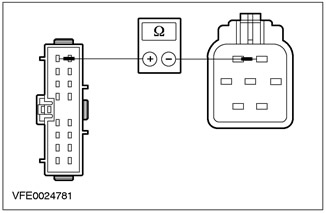

4 Измерете съпротивлението между щифт 1 на превключвателя на светлината C320, верига 64-LE1 (син/червен), страната на кабелния сноп и левия фар C835 щифт 2, верига 64-LE45 (син), от страната на кабелния сноп. |
|
• Съпротивлението по-малко от 2 ома ли е? |
|
|
→ Да |
|
|
Отидете на O7 |
|
|
→ Не |
|
|
ПОПРАВЕТЕ отворена верига 64-LE1 (синьо/червено) между превключвателя на светлината и връзката S106, като използвате електрическите схеми. Проверете правилната работа на системата. |
|
|
O7: ПРОВЕРЕТЕ ЗАЗЕЛЯВАНЕТО НА ПРЕВКЛЮЧВАТЕЛЯ НА СВЕТЛИНАТА |
|
|
1 Свържете фар, лява страна - C835. |
|
|
2 Свържете превключвателя за осветление - C320. |
|
|
3 Задвижете в положение ВКЛ. |
|
|
4 Завъртете превключвателя на светлините в положение "ПРЕДНИ ФАРОВЕ ЗА МЪГЛА". |
|
|
5 Проверете предупредителната светлина на предните фарове за мъгла, вградена в превключвателя на светлините. |
|
|
• Контролната лампа свети ли? |
|
|
→ Да |
|
|
Проверете ключа за осветлението. Ако е необходимо, МОНТИРАЙТЕ нов елемент. Проверете правилната работа на системата. |
|
|
→ Не |
|
|
ПОПРАВЕТЕ отворена верига 31-LE29 (BK) между превключвателя на светлината и масата G14, като използвате електрическите схеми. Проверете правилната работа на системата. |
|
