Облегалка на предната седалка (плоска сгъваема седалка)

Премахване

1. Свалете предната седалка. За повече информация вижте главата за предните седалки в този раздел.

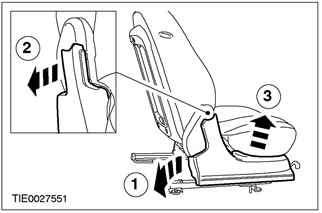

2. Свалете долния външен тапицерски панел.

• 1. Отстранете задния монтажен план.
• 2. Отстранете долния облицовъчен панел от горния облицовъчен панел.
• 3. Отстранете предния монтажен план.

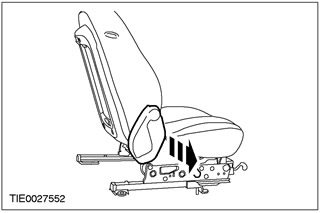

3. Отстранете горния външен облицовъчен панел.

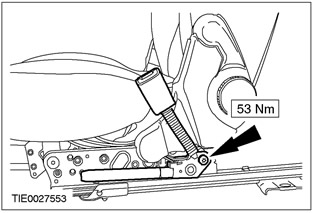

4. Свалете ключалката и обтегача на предпазния колан.

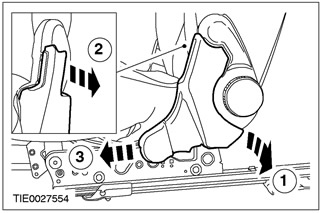

5. Отстранете долния вътрешен панел.

• 1. Отстранете задния монтажен план.
• 2. Отстранете долния облицовъчен панел от горния облицовъчен панел.
• 3. Отстранете предния монтажен план.

6.

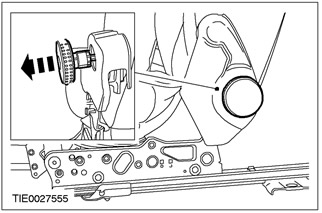

ВНИМАНИЕ: За да избегнете повреда на копчето за наклон на облегалката на седалката, прилагайте равномерен натиск върху противоположните страни на копчето.

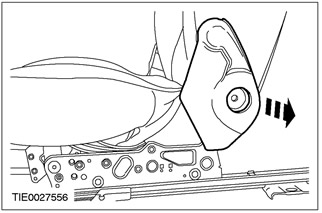

Отстранете копчето за регулиране на наклона на облегалката.



7. Отстранете горния вътрешен панел.



8. Свалете възглавницата на предната седалка. За повече информация вижте главата за възглавницата на предната седалка в този раздел.

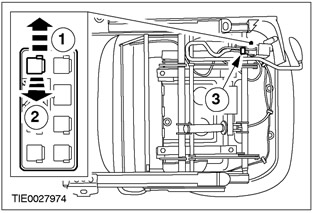

9. Изключете електрическия конектор на модула на страничната въздушна възглавница от задната част на седалката (ако има такава).

• 1. С помощта на подходяща отвертка натиснете надолу фиксатора.
• 2. Изключете електрическия конектор.
• 3. Разкачете закрепващата скоба.

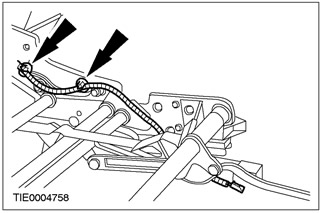

10. Разкачете кабелния сноп на модула на страничната въздушна възглавница от рамката на седалката (ако има такава).

• Разкачете монтажните скоби.

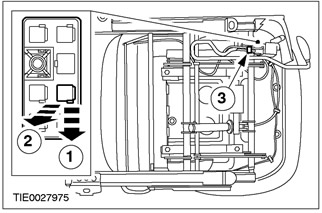

11. Изключете електрическия конектор за подгряващата постелка на облегалката от задната част на седалката (ако има такава).

• 1. С помощта на подходяща отвертка натиснете надолу фиксатора.
• 2. Изключете електрическия конектор.
• 3. Разкачете закрепващата скоба.

12. Изключете кабелния сноп на подгряващата се облегалка на седалката от рамката на седалката (ако има такава).

• Разкачете монтажните скоби.

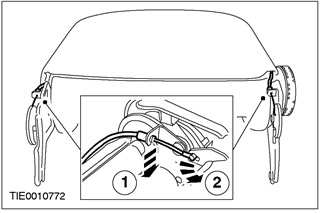

13. Разкачете кабелите на лоста за заключване на облегалката от рамката на седалката.

• 1. Изключете външния кабел от монтажната скоба.
• 2. Разкачете вътрешното жило от рамката на седалката.

14.

ЗАБЕЛЕЖКА: Облегалката на седалката лежи върху рамката на седалката с монтажни щифтове.

Свалете облегалката на предната седалка.

• 1. Свалете закрепващите гайки.
• 2. Свалете облегалката на седалката.

Монтаж

1. За да инсталирате, следвайте процедурата за премахване в обратен ред.
