Централна кутия с предпазители и релета (вляво под таблото)

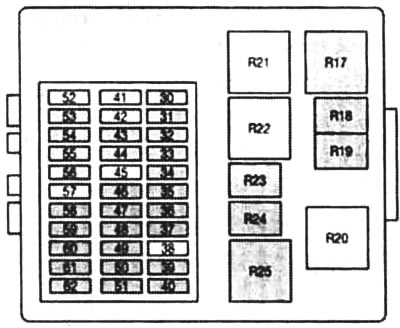

Кутия с предпазители и релета (вляво под таблото)
| Предпазители | Брой ампера | Цвят | Защитени електрически вериги |
| 30 | 7,5 | кафяво | ABS модул |
| 31 | 15 | синьо | Радиоприемник |
| 32 | 10 | червено | Ключ за осветление |
| 33 | 15 | синьо | Алармена система |
| 34 | 20 | жълто | Електронни модули, цифрови часовници |
| 35 | 7,5 | кафяво | Рог на аудио сигнала, седалки с електрически люк |
| 36 | 7,5 | кафяво | Вътрешно осветление, ел. регулиране на огледалата |
| 37 | 25 | бяло | Стъкла с електрически люк, централно заключване |
| 38 | не е заето | | |
| 39 | 10 | червено | Светлини за заден ход, автоматична скоростна кутия |
| 40 | 25 | бяло | Електрически прозорци, централно заключване (десен волан) |
| 41 | не е заето | | |
| 42 | не е заето | | |
| 43 | 15 | синьо | Стъкла с електрически люк, задна чистачка |
| 44 | 20 | жълто | Фарове за мъгла, фар за мъгла |
| 45 | не е заето | | |
| 46 | 15 | синьо | Запалка за цигари |
| 47 | 7,5 | кафяво | Светлини за паркиране (вляво) |
| 48 | 7,5 | кафяво | Светлини за паркиране (вдясно) |
| 49 | 25 | бяло | Отопление на задното стъкло |
| 50 | 7,5 | кафяво | Радио, табло, централен таймер |
| 51 | 7,5 | кафяво | Огледало с подгряване |
| 52 | не е заето | | |
| 53 | 10 | червено | Светлини за заден ход, подгряване на дюзите за миене на предното стъкло |
| 54 | 15 | синьо | Стоп светлини |
| 55 | 20 | жълто | Чистачки за предно стъкло |
| 56 | 25 | бяло | Електрически прозорци (отпред) |
| 57 | не е заето | | |
| 58 | 7,5 | кафяво | Климатик, циркулация на въздуха |
| 59 | 7.5 | кафяво | Електронни модули, арматурно табло |
| 60 | 7,5 | кафяво | Модул за въздушна възглавница |
| 61 | 7,5 | кафяво | Ключове за осветление |
| 62 | 15 | синьо | Отопление на предните седалки |
| 63 | 20 | жълто | Централно заключване (обратната страна на кутията с предпазители) |
Реле в централната кутия с предпазители
| Реле | Цвят | Свързани електрически вериги |
| 17 | черен | рестартирайте блокирането |
| 18/19 | черен | интервал на предни/задни чистачки |
| 20 | не е заето | |
| 21 | не е заето | |
| 22 | не е заето | |
| 23 | черен | рог на аудио сигнала |
| 24 | черен | защита на батерията |
| 25 | черен | подгряване на задно отопление и огледало |
Кутия с допълнителни предпазители и релета (в двигателния отсек)

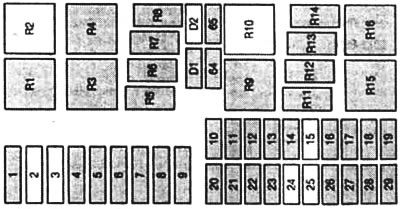

Кутия с допълнителни предпазители и релета (в двигателния отсек). |

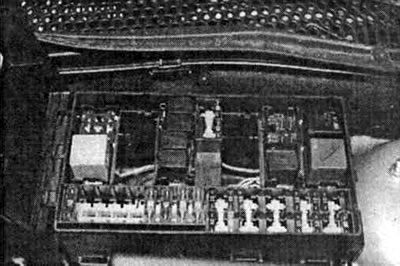

Кутия с предпазители в двигателното отделение Zetec-SE |
| Предпазители | Брой ампера | Цвят | Защитени електрически вериги |
| 1* | 40 | оранжево | Основно захранване на бордовата мрежа |
| 2 | не е заето | | |
| 3 | не е заето | | |
| 4* | 50 | червено | Отопляемо предно стъкло |
| 5* | 60 | жълто | Система за предварително загряване на дизелов двигател |
| 6* | 30 | зелено | Вентилатор на радиатора на двигателя (климатик) |
| 7* | 40 | оранжево | Основно захранване на бордовата мрежа |
| 8* | 30 | зелено | Запалване |
| 9* | 20 | синьо | Управление на двигателя |
| 10 | 10 | червено | Индикатор за зареждане на батерията, диагностичен конектор |
| 11 | 30 | светло зелено | ABS |
| 12 | 15 | синьо | Горивна помпа, инжекционна помпа в дизелов двигател | | | |
| 13 | 30 | светло зелено | Система за почистване на фарове |
| 14 | 10 | червено | Дневна светлина |
| 15 | не е заето | | |
| 16 | 10 | червено | Къси светлини вляво |
| 17 | 10 | червено | Къси светлини вдясно |
| 18 | 10 | червено | Подгряване на ламбда сонда |
| 19 | 10 | червено | Дневни светлини (габаритни светлини) |
| 20 | 10 | червено | Управление на двигателя |
| 21 | 20 | жълто | ABS |
| 22 | 15 | синьо | Дневна светлина (къси светлини) |
| 23 | 20 | жълто | Отопление на двигателя (дизелов двигател) |
| 24 | не е заето | | |
| 25 | не е заето | | |
| 26 | 10 | червено | Ляв фар за дълги светлини |
| 27 | 10 | червено | Дълги светлини вдясно |
| 28 | 10 | червено | Отопление на предното стъкло, отопление на дизелов двигател |
| 29 | 30 | светло зелено | Вентилатор на радиатора (климатик) |
| 64 | 30 | зелено | Духалка за отопление |
* Сменяйте тези предпазители само в сервиз на Ford.
Реле в допълнителна кутия с предпазители
| Реле | Цвят | Свързани електрически вериги |
| 1 | черен | Запалване |
| 2 | не е заето | |
| 3 | черен | Отопляемо предно стъкло |
| 4 | синьо | Система за почистване на фарове |
| 5 | черен | Фар за дълги светлини |
| 6 | черен | Фар за къси светлини |
| 7 | черен | Горивна помпа, инжекционна помпа в дизелов двигател |
| 8 | черен | Управление на двигателя |
| 9 | черен | Система за предварително нагряване в дизелов двигател |
| 10 | не е заето | |
| 11 | черен | Климатична система |
| 12 | черен | Дневна светлина |
| 13 | черен | Подгряване на предно стъкло, подгряване на дизелов двигател |
| 14 | черен | Прекъсвач на спирачните светлини (електронна програма за стабилност на превозното средство) |
| 15 | черен | Вентилатор на радиатора на двигателя, степен 2 (климатик) |
| 16 | тъмно зелено | Вентилатор на радиатора на двигателя, степен 1 |
