ЩАТИ |
ПОДРОБНОСТИ/РЕЗУЛТАТИ/ДЕЙСТВИЯ |
A1: ПРОВЕРЕТЕ НАПРЕЖЕНИЕТО, ПОДАДЕНО КЪМ АУДИО МОДУЛА |
|
1Изключете аудио модул C443. |
|
2Влезте в позиция АКСЕСОАР. |
|
![]() |

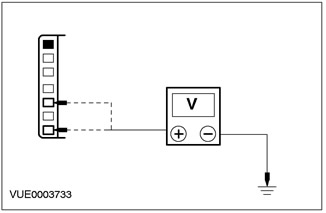

3С помощта на цифров мултицет измерете напрежението между аудио модул C443 щифт 1, верига 29-MD15 (оранжев/черен), страната на кабелния сноп и земята, и между аудио модул C443 щифт 3, верига 75-MD15 (жълто/зелено), с страна на електрическото окабеляване и земята. |
• Във всички случаи напрежението по-голямо ли е от 10 V? |
|
→ Да |
|
Отидете на A2. |
|
→ Не |
|
РЕМОНТирайте верига 29-MD15 (оранжево/черно) или верига 75-MD15 (жълто/зелено). ПРОВЕРЕТЕ дали системата работи правилно. |
|
A2: ПРОВЕРЕТЕ ВЕРИГАТА НА ЗАЗЕМЯВАНЕТО НА АУДИО МОДУЛА ЗА ОТВОРЕНА ВЕРИГА |
|
1Влезте в позиция OFF. |
|
![]() |

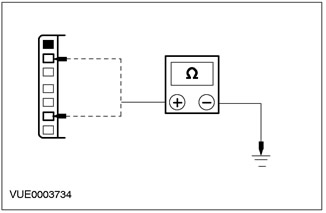

2С помощта на цифров мултицет измерете съпротивлението между аудио модул C443 щифт 6, верига 91-MD15 (черен/зелен), страната на окабеляването и земята, и между аудио модул C443 щифт 2, верига 91-MD34 (черен/жълт), със страна на електрическата инсталация и земята. |
• Във всички случаи съпротивлението по-малко ли е от 5 ома? |
|
→ Да |
|
ИНСТАЛИРАЙТЕ ново аудио устройство. ПРОВЕРЕТЕ дали системата работи правилно. |
|
→ Не |
|
РЕМОНТирайте верига 91-MD15 (черно/зелено) или 91-MD34 (черно/жълто). ПРОВЕРЕТЕ дали системата работи правилно. |
ТОЧЕН ТЕСТ B: ЛОШО КАЧЕСТВО НА ПРИЕМАНЕ
ЩАТИ |
ПОДРОБНОСТИ/РЕЗУЛТАТИ/ДЕЙСТВИЯ |
B1: ПРОВЕРЕТЕ ЕКРАНА НА КАБЕЛА НА АНТЕНАТА |
|
1Влезте в позиция OFF. |
|
2Влезте в позиция OFF. |
|
3Изключете кабела на антената. |
|
4Изключете кабела на антената от аудио устройството. |
|
![]() |

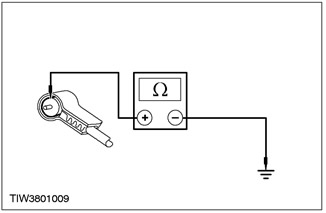

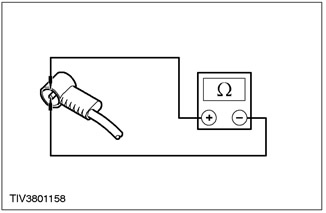

5С помощта на цифров мултицет измерете съпротивлението между заземяващия съединител на антенния кабел (екран) и земята. |
• Съпротивлението по-малко от 1 ом ли е? |
|
→ Да |
|
Отидете на B2. |
|
→ Не |
|
ПОЧИСТИТЕ и ЗАТЯГНЕТЕ заземяването на тялото на аудио модула и връзката между основата на антената и тялото. Ако проблемът продължава, ИНСТАЛИРАЙТЕ нов антенен кабел. ПРОВЕРЕТЕ дали системата работи правилно. |
|
B2: ПРОВЕРЕТЕ КАБЕЛА НА ЦЕНТРАЛНАТА АНТЕНА ЗА ОТВОРЕНА ВЕРИГА |
|
1Отстранете матча антените. |
|
![]() |

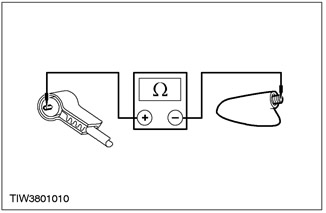

2С помощта на цифров мултицет измерете съпротивлението на централния проводник между краищата на кабела на антената. |
• Съпротивлението по-малко от 1 ом ли е? |
|
→ Да |
|
Отидете на B3. |
|
→ Не |
|
ИНСТАЛИРАЙТЕ нов антенен кабел. ПРОВЕРЕТЕ дали системата работи правилно. |
|
B3: ПРОВЕРЕТЕ КАБЕЛА НА АНТЕНАТА ЗА КЪСО СЪЕДИНЕНИЕ |
|
![]() |
1С помощта на цифров мултицет измерете съпротивлението между централния проводник на антената и масата на антената (екран). |
• Съпротивлението по-голямо ли е от 10 000 ома? |
|
→ Да |
|
ПОЧИСТИТЕ и ЗАТЯГНЕТЕ заземяващите връзки в основата на антената, върху тялото на аудио модула и заземяващия проводник на батерията към тялото. Ако проблемът продължава, ИНСТАЛИРАЙТЕ ново аудио устройство. ПРОВЕРЕТЕ дали системата работи правилно. |
|
→ Не |
|
ИНСТАЛИРАЙТЕ нов антенен кабел. ПРОВЕРЕТЕ дали системата работи правилно. |
ТОЧЕН ТЕСТ C: ИЗКРИВЯВАНЕ НА ЗВУКА ОТ ЕДИН ИЛИ ПОВЕЧЕ ГОВОРИТЕЛИ (НЕ ВСИЧКИ ГОВОРИТЕЛИ)
ЩАТИ |
ПОДРОБНОСТИ/РЕЗУЛТАТИ/ДЕЙСТВИЯ |
C1: ПРОВЕРКА на импеданса на високоговорителя |
|
1Изключете високоговорителя, който не работи. |
|
![]() |

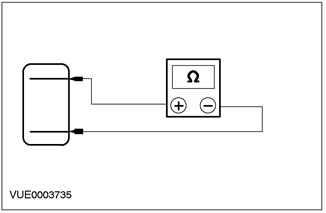

2С помощта на цифров мултиметър измерете съпротивлението между щифт 1 и щифт 2 на мъртвия високоговорител от страната на елемента. |
• Съпротивлението приблизително 4,0 ома ли е? |
|
→ Да |
|
Отидете на C2. |
|
→ Не |
|
ИНСТАЛИРАЙТЕ нов високоговорител. ПРОВЕРЕТЕ дали системата работи правилно. |
|
C2: ПРОВЕРЕТЕ ВХОДА НА ГОВОРИТЕЛИТЕ ЗА КЪСО КЪМ ЗАЗА" |
|
1Изключете аудио модул C443. |
|
![]() |

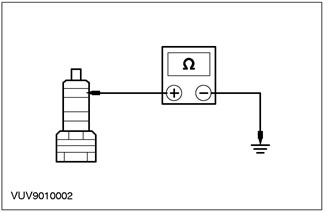

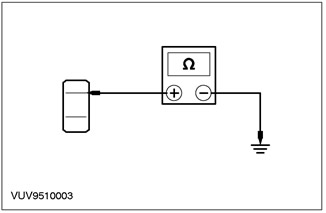

2С помощта на цифров мултиметър измерете съпротивлението между щифт 1 на конектора за мъртвия високоговорител от страната на окабеляването и земята. |
• Съпротивлението по-голямо ли е от 10 000 ома? |
|
→ Да |
|
Отидете на C3. |
|
→ Не |
|
РЕМОНТирайте входната верига на високоговорителя. ПРОВЕРЕТЕ дали системата работи правилно. |
|
C3: ПРОВЕРЕТЕ ВЪЗВРАТНАТА ВЕРИГА НА ГОВОРИТЕЛЯ ЗА КЪСО КЪМ ЗАЗА" |
|
![]() |

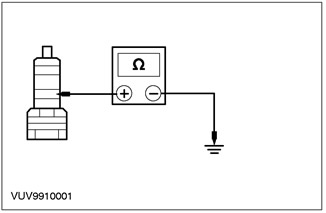

1С помощта на цифров мултиметър измерете съпротивлението между щифт 2 на конектора за мъртвия високоговорител от страната на окабеляването и земята. |
• Съпротивлението по-голямо ли е от 10 000 ома? |
|
→ Да |
|
ИНСТАЛИРАЙТЕ нов високоговорител. ПРОВЕРЕТЕ дали системата работи правилно. Ако проблемът продължава, ИНСТАЛИРАЙТЕ ново аудио устройство. ПРОВЕРЕТЕ дали системата работи правилно. |
|
→ Не |
|
РЕМОНТ връщащата верига на високоговорителя. ПРОВЕРЕТЕ дали системата работи правилно. |
ТОЧЕН ТЕСТ D: НЯМА ЗВУК ОТ ВСИЧКИ ГОВОРИТЕЛИ
ЩАТИ |
ПОДРОБНОСТИ/РЕЗУЛТАТИ/ДЕЙСТВИЯ |
D1: ПРОВЕРЕТЕ ВХОДНАТА ВЕРИГА НА ГОВОРИТЕЛИТЕ ЗА КЪСО СЪМ ЗАЗА" |
|
1Влезте в позиция OFF. |
|
2Изключете аудио модула - C442. |
|
![]() |

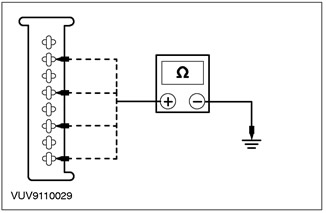

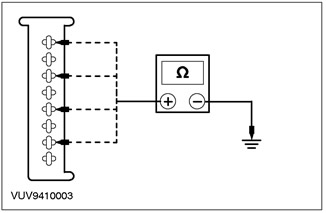

3С помощта на цифров мултицет измерете съпротивлението между следните щифтове на конектора на аудио устройството и масата: - (Преден ляв високоговорител) щифт 1 на C442, верига 8-MD10 (бял/черен), страна на окабеляването и маса. - (Заден ляв високоговорител) щифт 3 на C442, електрическа верига 8-MD11 (бял/зелен), страна на окабеляването и заземяване. - (Преден десен високоговорител) щифт 5 на C442, електрическа верига 8-MD17 (бял/червен), страна на окабеляването и заземяване. - (Заден десен високоговорител) щифт 7 на C442, електрическа верига 8-MD18 (бял), страна на окабеляването и заземяване. |
• Във всички случаи съпротивлението по-голямо ли е от 10 000 ома? |
|
→ Да |
|
Отидете на D2. |
|
→ Не |
|
РЕМОНТирайте подходящата верига. ПРОВЕРЕТЕ дали системата работи правилно. |
|
D2: ПРОВЕРЕТЕ ВЪЗВРАТНАТА ВЕРИГА НА ГОВОРИТЕЛИТЕ ЗА КЪСО КЪМ ЗАЗА" |
|
![]() |
1С помощта на цифров мултицет измерете съпротивлението между следните щифтове на конектора на аудио устройството и масата: - (Преден ляв високоговорител) щифт 2 на C442, електрическа верига 10-MD10 (сив/черен), страна на окабеляването и заземяване. - (Заден ляв високоговорител) щифт 4 на C442, електрическа верига 10-MD11 (сив/бял), страна на окабеляването и заземяване. - (Преден десен високоговорител) щифт 6 на C442, електрическа верига 10-MD17 (сив/червен), страна на окабеляването и заземяване. - (Заден десен високоговорител) щифт 8 на C442, електрическа верига 10-MD18 (сив), страна на окабеляването и заземяване. |
• Във всички случаи съпротивлението по-голямо ли е от 10 000 ома? |
|
→ Да |
|
ИНСТАЛИРАЙТЕ ново аудио устройство. ПРОВЕРЕТЕ дали системата работи правилно. |
|
→ Не |
|
РЕМОНТирайте подходящата верига. ПРОВЕРЕТЕ дали системата работи правилно. |
ТОЧЕН ТЕСТ E: НЯМА ЗВУК ОТ ЕДИН ИЛИ ПОВЕЧЕ ГОВОРИТЕЛИ
ЩАТИ |
ПОДРОБНОСТИ/РЕЗУЛТАТИ/ДЕЙСТВИЯ |
E1: ПРОВЕРКА на импеданса на високоговорителя |
|
1Изключете високоговорителя, който не работи. |
|
![]() |
2С помощта на цифров мултиметър измерете съпротивлението между щифт 1 и щифт 2 на мъртвия високоговорител от страната на елемента. |
• Съпротивлението приблизително 4,0 ома ли е? |
|
→ Да |
|
Отидете на E2. |
|
→ Не |
|
ИНСТАЛИРАЙТЕ нови високоговорители. ПРОВЕРЕТЕ дали системата работи правилно. |
|
E2: ПРОВЕРЕТЕ СЪПРОТИВЛЕНИЕТО НА ВЕРИГАТА НА ГОВОРИТЕЛИТЕ ПРИ ИЗКЛЮЧЕН ГОВОРИТЕЛ |
|
1Изключете аудио модула - C442. |
|
![]() |

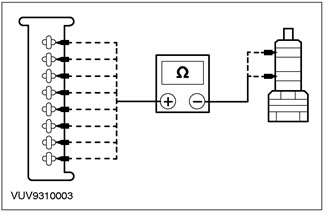

2С помощта на цифров мултиметър измерете съпротивлението между аудио модула, C442, и щифтовете на конектора на високоговорителя, съответстващи на неработещия високоговорител(и). - (Преден ляв високоговорител) щифт 1 на C442, верига 8-MD10 (бял/черен), страна на окабеляването, и щифт 2 на C937, верига 8-MD28 (бял), страна на окабеляването. - (Преден ляв високоговорител) с щифт 2 на C442, верига 10-MD10 (сив/черен), страна на окабеляването, и щифт 1 на C937, верига 10-MD28 (сив), страна на окабеляването. - (Преден десен високоговорител) с щифт 5 на C442, верига 8-MD17 (бял/червен), страна на окабеляването, и щифт 2 на C938, верига 8-MD28 (бял), страна на окабеляването. - (Преден десен високоговорител) с щифт 6 на C442, верига 10-MD17 (сиво/червено), страна на окабеляването, и щифт 1 на C938, верига 10-MD28 (кафяв), страна на окабеляването. - (Заден ляв високоговорител) с щифт 3 на C442, верига 8-MD11 (бял/зелен), страна на окабеляването, и щифт 2 на C939, верига 8-MD29 (бял/зелен), страна на окабеляването. - (Заден ляв високоговорител) с щифт 4 на C442, верига 10-MD11 (сиво/бяло), страна на окабеляването, и щифт 1 на C939, верига 10-MD11 (сиво/бяло), страна на окабеляване. - (Заден десен високоговорител) с щифт 7 на C442, верига 8-MD18 (бял), страна на окабеляването, и щифт 2 на C940, верига 8-MD29 (бял/зелен), страна на окабеляване. - (Заден десен високоговорител) с щифт 8 на C442, верига 10-MD18 (сив), от страната на окабеляването, и щифт 1 на C940, верига 10-MD29 (сив/бял), от страната на окабеляването. |
• Съпротивлението по-малко от 5 ома ли е? |
|
→ Да |
|
ИНСТАЛИРАЙТЕ нов високоговорител. ПРОВЕРЕТЕ дали системата работи правилно. Ако проблемът продължава, ИНСТАЛИРАЙТЕ ново аудио устройство. ПРОВЕРЕТЕ дали системата работи правилно |
|
→ Не |
|
РЕМОНТирайте подходящата верига. ПРОВЕРЕТЕ дали системата работи правилно. |
ПИНПОИНТ ТЕСТ F: CD ЧЕЙНГЪР НЕ РАБОТИ ИЛИ РАБОТИ ПРЕКЪСНА
ЩАТИ |
ПОДРОБНОСТИ/РЕЗУЛТАТИ/ДЕЙСТВИЯ |
F1: ПРОВЕРЕТЕ МОНТИРАНИ ПОСЛЕДОВАТЕЛНО ПЛАВКИЙ ПРЕДПАЗИТЕЛ |
|
1Проверете монтирани последователно плавкий предпазител на 3-А, предвидена за блока със смяната на cd-та. |
|
• Предпазителят 3A здрав ли е? |
|
→ Да |
|
Отидете на F2. |
|
→ Не |
|
МОНТИРАЙТЕ нов предпазител. ПРОВЕРЕТЕ дали системата работи правилно. |
|
F2: ПРОВЕРЕТЕ ЕЛЕКТРИЧЕСКОТО КАБЕЛЕЖЕНИЕ ОТ АУДИО МОДУЛА ДО МОДУЛА ЗА ПРОМЯНА НА CD |
|
1Изключете CD чейнджъра - C465. |
|
2Изключете аудио модул C464. |
|
3Проверете елементите на електрическата инсталация на уреда със сменящи се компактдискове. За повече информация вижте Окабеляването на CD чейнджъра, налично в този раздел.. |
|
• Добре ли е окабеляването от аудио устройството към CD чейнджъра? |
|
→ Да |
|
Отидете на F3. |
|
→ Не |
|
РЕМОНТИРАЙТЕ или ИНСТАЛИРАЙТЕ ново окабеляване на модула със смяна на CD. ПРОВЕРЕТЕ дали системата работи правилно. |
|
F3: ПРОВЕРЕТЕ ДАЛИ МОДУЛЪТ ЗА СМЯНА НА КОМПАКТ-ДИСК РАБОТИ ПРАВИЛНО |
|
1Заменете с известно добро CD сменяемо устройство. |
|
2Проверете функционалността на резервното устройство с CD чейнджъра. |
|
• Всички функции на CD чейнджъра работят ли правилно? |
|
→ Да |
|
ИНСТАЛИРАЙТЕ нов CD чейнджър За повече информация вижте Проверка на елементи в този раздел. ПРОВЕРЕТЕ дали системата работи правилно. |
|
→ Не |
|
ПРЕМАХНЕТЕ резервния CD чейнджър. ИНСТАЛИРАЙТЕ оригиналния CD чейнджър. ИНСТАЛИРАЙТЕ ново аудио устройство. ПРОВЕРЕТЕ дали системата работи правилно. |
ПИНПОИНТ ТЕСТ G: ДИСТАНЦИОННОТО РАДИО УПРАВЛЕНИЕ НЕ РАБОТИ.
ЩАТИ |
ПОДРОБНОСТИ/РЕЗУЛТАТИ/ДЕЙСТВИЯ |
G1: ПРОВЕРЕТЕ ДАЛИ АУДИО УСТРОЙСТВОТО РАБОТИ ПРАВИЛНО БЕЗ ИЗПОЛЗВАНЕ НА ДИСТАНЦИОННОТО УПРАВЛЕНИЕ |
|
1Управлявайте аудио устройството с помощта на дистанционното управление. |
|
• Аудиосистемата работи ли правилно без използване на дистанционното управление? |
|
→ Да |
|
Отидете на G2. |
|
→ Не |
|
ИНСТАЛИРАЙТЕ ново аудио устройство. За повече информация вижте наличния аудио модул в този раздел. ПРОВЕРЕТЕ дали системата работи правилно. |
|
G2: ПРОВЕРЕТЕ ВЕРИГАТА 8-MD26 ЗА СПУКВАНЕ |
|
1Изключете аудио модул C447. |
|
2Изключете радио дистанционното управление - C437. |
|
![]() |

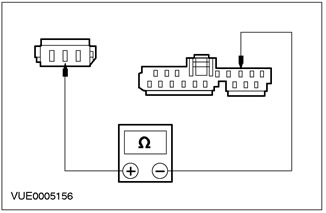

3С помощта на цифров мултицет измерете съпротивлението между аудио модул C447, щифт 11, верига 8-MD26 (бял/черен) от страната на кабелния сноп и щифт 1 на дистанционното управление на радиото, C437, верига 8-MD26 (бял/черен) на снопа страна. |
• Съпротивлението по-малко от 5 ома ли е? |
|
→ Да |
|
Отидете на G3. |
|
→ Не |
|
РЕМОНТ верига 8-MD26. ПРОВЕРЕТЕ дали системата работи правилно. |
|
G3: ПРОВЕРКА НА ВЕРИГА 9-MD26 ЗА ПРЕКЪСВАНЕ |
|
![]() |
1С помощта на цифров мултицет измерете съпротивлението между аудио модул C447 щифт 12, верига 9-MD26 (кафяво/жълто) от страната на кабелния сноп и щифт 2 C437 на дистанционното управление на радиото, верига 9-MD26 (кафяво/жълто) от страната на снопа. |
• Съпротивлението по-малко от 5 ома ли е? |
|
→ Да |
|
ИНСТАЛИРАЙТЕ ново дистанционно управление на радиото. ПРОВЕРЕТЕ дали системата работи правилно. |
|
→ Не |
|
РЕМОНТ верига 9-MD26 (кафяво/жълто). ПРОВЕРЕТЕ дали системата работи правилно. |
Проверка на елементи
Окабеляване на блок с промяната на cd-та
ЗАБЕЛЕЖКА: Вижте електрически диаграми, раздел 415-00, за диаграми и информация за окабеляване.
1. С помощта на мултиметър проверете окабеляването на CD чейнджъра, като използвате следната таблица, за да свържете кабелите на инструмента и да ги сравните с очакваните стойности.
CD чейнджър - C465 |
Аудио модул - C464 |
Очаквана стойност. |
ПИН 1 |
ПИН 1 |
По-малко от 5 ома |
ПИН 3 |
ПИН 3 |
По-малко от 5 ома |
Пин 5 |
Пин 5 |
По-малко от 5 ома |
Пин 6 |
Пин 6 |
По-малко от 5 ома |
Щифт 7 |
Щифт 7 |
По-малко от 5 ома |
Щифт 8 |
Щифт 8 |
По-малко от 5 ома |
Пин 9 |
Пин 9 |
По-малко от 5 ома |
Щифт 10 |
Щифт 10 |
По-малко от 5 ома |
Щифт 11 |
Щифт 11 |
По-малко от 5 ома |
Щифт 12 |
Щифт 12 |
По-малко от 5 ома |
CD чейнджър - C465 |
Отрицателен проводник на мултицет |
|
ПИН 1 |
"Тегло" |
Повече от 10 000 ома |
ПИН 3 |
"Тегло" |
Повече от 10 000 ома |
Пин 5 |
"Тегло" |
Повече от 10 000 ома |
Пин 6 |
"Тегло" |
Повече от 10 000 ома |
Щифт 7 |
"Тегло" |
Повече от 10 000 ома |
Щифт 8 |
"Тегло" |
Повече от 10 000 ома |
Пин 9 |
"Тегло" |
Повече от 10 000 ома |
Щифт 10 |
"Тегло" |
Повече от 10 000 ома |
Щифт 11 |
"Тегло" |
Повече от 10 000 ома |
Щифт 12 |
"Тегло" |
Повече от 10 000 ома |
2. Ако преходът към тази точка идва от Pinpoint тест, върнете се към този Pinpoint тест
