Проверка, демонтаж и монтаж на електрическото устройство за изключване (Mondeo 1)

Електрическото спирателно устройство се намира на горивната помпа за високо налягане над входа за гориво. Веднага след включване на запалването това устройство получава напрежение от релето за предварително загряване и отваря канала за гориво. В изключено състояние буталото на изключващото устройство под въздействието на вградена пружина се разширява и затваря горивния канал. Устройството за изключване трябва да се провери, ако двигателят не стартира.

Преглед

Включете запалването. Устройството за изключване щраква.

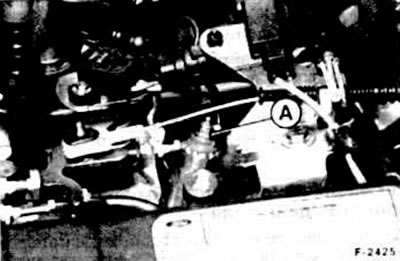

В противен случай развийте електрическия проводник "A". Използвайте спомагателния проводник, за да свържете положителния извод на батерията към изключващото устройство.



Ако сега магнитният клапан се затваря, проверете електрическите проводници, проверете захранването на релето за предварително загряване.

Ако вентилът не се затваря, проверете дали затварящото устройство е здраво поставено, в противен случай го сменете.

Премахване

Изключете заземяващия проводник (-) от батерията.

Внимание! В резултат на това данните в електронните устройства за съхранение, например в запаметяващо устройство за грешки на двигателя или радиокод, се изтриват. Трябва внимателно да прочетете този раздел "Сваляне и поставяне на батерията", преди да го изключите.

Изключете електрическия проводник. Измийте външната страна на изключващото устройство (магнитен клапан) със студен разтворител.

Внимание! Не позволявайте буталото и пружината да изпаднат.

Монтаж

Инсталирайте устройството за пътуване с нов 0-пръстен. Уверете се, че пружината и буталото са поставени правилно.

Внимателно завийте спирателното устройство (магнитен клапан) в горивната помпа за високо налягане и затегнете закрепващите елементи с въртящ момент от приблизително 20 Nm.

Свържете свързващия проводник към спирателното устройство (магнитен вентил).

Свържете заземяващия проводник (-) към батерията. Сверете часовника и задайте кода против кражба за радиото.
