- темељно прање свих делова;
- замена оштећених (или истрошених) о-прстенова и папирних заптивки;
- обратите пажњу на одговарајуће моменте затезања за навојне спојеве;
- коришћење нових вијака за причвршћивање главе цилиндра и затезање у одговарајућем редоследу;
- усклађеност са исправним комбинацијама елемената у интеракцији (морају бити на истим местима на којима су се налазили пре растављања мотора).

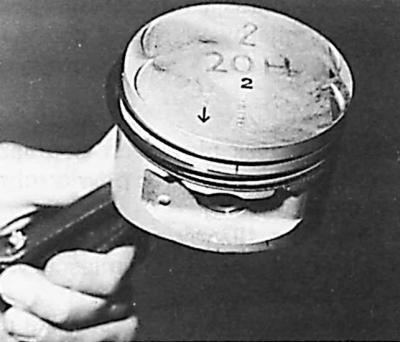

Ознака на дну клипа мотора DOHC
Приликом уградње, стрелица на дну клипа треба да буде усмерена ка погону система за дистрибуцију гаса (према предњем делу мотора).
Ознака капа клипњаче мотора DOHC

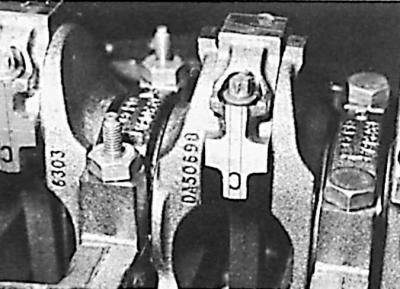

Горња фигура је ознака конфигурације са клипњачем.

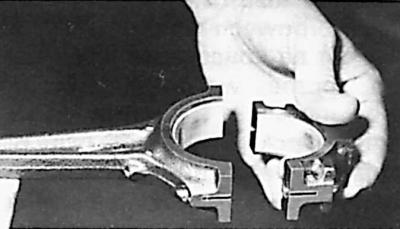

Доња слика означава исправан положај поклопца у односу на клипњачу.
Мерење зазора клипа у цилиндру
1. Поставите капице главних лежајева без кошуљица и затегните њихове монтажне завртње на потребан обртни момент.
2. Окрените мотор за 180° (проврти цилиндара окренути нагоре).
3. Измерите пречнике цилиндара. Ако ови пречници прелазе одговарајуће вредности (види пододељак 3.1.4.3.1.2), цилиндре треба поново брусити на величину за поправку или заменити блок цилиндра мотора и одабрати одговарајуће клипове.
4. Уклоните капице главних лежајева.
Мерење зазора у главним лежајевима радилице
1. Уметните шкољке у седишта главних лежајева блока цилиндара.
2. Уградите радилицу у лежајеве.
3. Поставите мерну шипку дуж главног рукавца у лежишту где треба да се мери зазор Plastigage дужине једнаке ширини кошуљице, ставите одговарајући поклопац главног лежаја заједно са његовом кошуљицом и затегните завртње поклопца потребним моментом.
Пажња! Радилица се не сме ротирати током ове операције.
4. Скините поклопац главног лежаја заједно са његовом шкољком.
5. Упоредите ширину деформисане мерне шипке са скалом испорученом уз шипку и на основу тога одредите зазор у лежишту. Ако зазор прелази дозвољене границе, главне лежајеве треба заменити.
Склоп мотора
1. Уградите шкољке главних лежајева у кућишта блока цилиндра мотора (не подмазујте спољашњу површину шкољки уљем).
2. Подмажите клизну површину шкољки главног лежаја моторним уљем и уградите радилицу у главне лежајеве.
3. Ставите капице главних лежајева (стрелица на поклопцу је усмерена ка предњем делу мотора) заједно са њиховим лежајевима (са клизном површином која је такође подмазана моторним уљем) и уметните полупрстенове радилице у прорезе на средини главни лежај.
4. Инсталирајте микрометарски индикатор на осу радилице да бисте измерили зазор на крају вратила.
5. Користећи одвијач, померите радилицу уздужно у границама аксијалног зазора и прочитајте очитавања индикатора.
6. Упоредите ову вредност са тачном вредношћу (види пододељак 3.1.4.3.1.3).
7. Ако је потребно, замените потисне полупрстенове радилице са полупрстеновима потребне дебљине да бисте обезбедили исправан аксијални зазор радилице и поново проверите овај зазор.
8. Проверите зазор браве клипних прстенова након што их уградите у цилиндре мотора. Ако је потребно, замените прстенове који имају неисправан зазор.
9. Поставите тестиране прстенове на клипове.
10. Поставите прстенасте браве равномерно око периметра сваког клипа. Ово важи и за елементе прстена за стругање уља у односу на његов експандер (опругу за проширење).
11. Убаците клипове заједно са клипњачама у цилиндре мотора. Стрелица на дну клипа треба да показује према погону разводног система (према предњем делу мотора).
12. Убаците лежајеве клипњаче у доње главе клипњаче са клизном површином подмазаном моторним уљем.
13. Поставите поклопце клипњаче заједно са лежајевима, заврните нове завртње и затегните завртње клипњаче одговарајућим моментом.
14. Проверите величину аксијалног зазора клипњача на клипњачама осовине.
15. Притисните нови лежај улазног вратила мењача у отвор на крају радилице.
16. Уклоните задњи заптивни прстен радилице са поклопца задњег блока цилиндра.
17. Заврните задњи поклопац на блок цилиндра мотора.
18. Нанесите моторно уље на ивицу новог заптивног прстена радилице и поставите га на поклопац задњег блока цилиндра помоћу плоче и два завртња за причвршћивање замајца (унутрашњи пречник плоче мора бити већи од пречника осовине која се заптива, а спољни пречник мора бити једнак спољашњем пречнику задњег заптивног прстена).
19. Заврните предњи поклопац на блок цилиндра заједно са новом заптивком.
20. Одоздо на блок цилиндра причврстити преграду уљног корита (дефлектор уља) и пријемник уља пумпе за уље и екран са новом заптивком.
21. Уградите уљно корито са новом заптивком, притегните монтажне завртње на потребан обртни момент.
22. Причврстите замајац на радилицу са новим завртњима.
23. Центрирајте диск квачила и причврстите погон квачила на замајац.
24. Заврните сензор положаја радилице и сензор притиска уља.
25. Инсталирајте пумпу за уље (погледајте пододељак 3.1.4.4.11).
26. Уградите филтер за уље и пумпу расхладне течности на блок цилиндра.
27. Уградите заптивку главе цилиндра.
28. Поставите клип 1. цилиндра на удаљености од око 20 мм од ТДЦ.
29. Уградите главу цилиндра, заврните нове завртње главе у рупе и затегните их у складу са тим (за опис уградње главе цилиндра, погледајте пододељак 3.1.4.4.8).
30. Подмажите уљем и уградите хидрауличне потискиваче у вођице.
31. Подмажите лежајеве брегастог вратила моторним уљем и поставите оба вратила на њих.
32. Поставите поклопце лежајева брегасте осовине и затегните њихове вијке одговарајућим моментом.
33. Уградите ланчанике и разводни ланац (погледајте Сл. пододељак 3.1.4.4.7).
34. Уградите горњу вођицу ланца.
35. Инсталирајте погонски ланац и ланчаник пумпе за уље.
36. Уградите затезач ланца пумпе за уље.
37. Уградите кључ у жлеб радилице.
38. Поставите доњи поклопац кардана на разводни ланац.
39. Уградите пригушивач вибрација радилице, центрирајте доње кућиште погона разводног ланца и затегните његове вијке одговарајућим обртним моментом.
40. Поставите горње кућиште кардана разводног ланца, пазећи на положај његове заптивке, и затегните његове вијке за причвршћивање одговарајућим моментом.
41. Поставите поклопац главе цилиндра са новом заптивком, затегните завртње одговарајућим моментом.
42. Уврните чеп за испуштање система за хлађење заједно са новом заптивком.
43. Уврните свећице, повежите жице високог напона и заврните њихов држач.
44. Инсталирајте цевовод система за вентилацију кућишта радилице.
45. Инсталирајте генератор, ставите погон на клинасти ремен генератора и пумпу расхладне течности и подесите његову напетост.
46. Напуните мотор потребном количином одговарајућег уља и убаците индикатор нивоа уља.
