Проверка и регулировка углов установки передних колес (Эскорт 3)

Перед регулировкой углов установки колес проверить давление воздуха в шинах, свободный ход в подшипниках ступиц колес и установить колеса параллельно продольной оси автомобиля. После замены деталей подвески или после подъема автомобиля домкратом необходимо «прожать» подвеску для того, чтобы колеса заняли нормальное положение. Для регулировки использовать стенд фирм Churchill, Bem-Muller, Facom, Sam-Lauravia и т.п.

ПРИМЕЧАНИЕ: Углы развала и наклона оси поворота колеса не регулируются, за исключением автомобиля «Escort RS 1600 i».

Проверка схождения

Ослабить контргайки рулевых тяг и наружные хомуты защитных чехлов. Вращением правой и левой рулевых тяг установить схождение или расхождение, указанные выше.

Проверка угла продольного наклона оси поворота

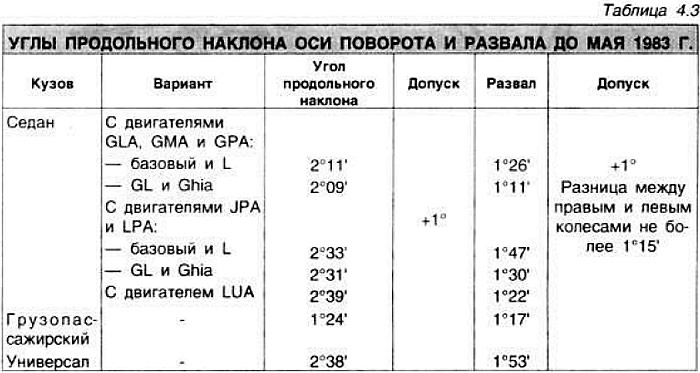

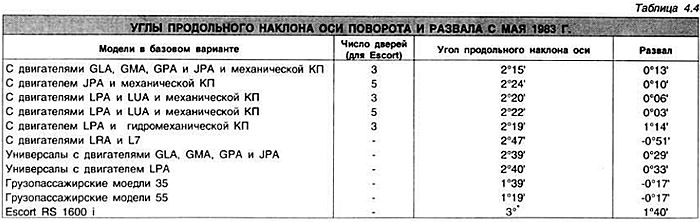

В случае отклонения от нормы (см. таблицы 4.3 и 4.4) проверить затяжку скоб крепления стабилизатора поперечной устойчивости.

Проверка угла развала и наклона оси поворота

В случае несоответствия углов проверить деформацию цапфы и рычага подвески, затяжку и износ шарового шарнира подвески.
