Склоп дизел мотора

Идентификациони симболи и ознаке за правилан положај клипа и клипњаче

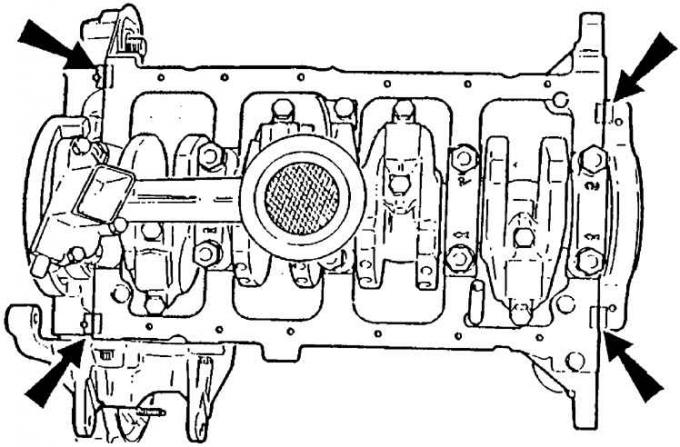

Места за наношење заптивне пасте на површину блока цилиндра мотора

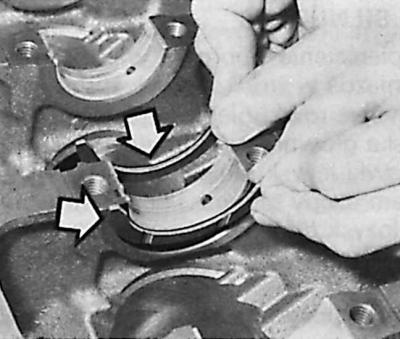

1. Уградите потисне полупрстенове радилице у прорезе на средњем главном лежају, усмеравајући уљне жлебове полупрстенова према спољашњој страни главног лежаја.


2. Уметните шкољке главног лежаја.

3. Подмажите уљем главне и клипњаче клипњаче и шкољке главног лежаја.

4. Инсталирајте радилицу на шкољке главног лежаја у блоку цилиндра мотора.

5. Инсталирајте капице главних лежајева (стрелице на поклопцима које показују према погону разводног система) заједно са лежајевима лежајева.

6. Подмажите навоје нових вијака поклопца главног лежаја уљем.

7. Затегните завртње поклопца главног лежаја одговарајућим моментом.

8. Ако су клипни прстенови уклоњени, онда их поставите на клипове са натписом "TOP", усмерен ка дну клипа.

9. Поставите прстенасте браве под углом од 120°.

10. Подмажите уљем глатку површину цилиндара, бочну површину клипова и клипних прстенова.

11. Уградите полуоблоге у основе клипњаче.

12. Монтирајте склоп клипњаче у цилиндре, пазећи на ознаке за уградњу (погледајте сл. Идентификационе ознаке и ознаке за правилан положај клипа и клипњаче):

• клипњача и поклопац су означени бројем цилиндра у који су уграђени (цилиндар бр. 1 на погонској страни система за дистрибуцију гаса);
• стрелица на дну клипа и слово "Ф" на бочној површини клипњаче треба да буду усмерени ка погону разводног система;
• клипњаче су подељене у четири селекцијске групе, које се разликују по растојању између осе рупа у глави и бази; ово омогућава да се на минимум ограничи разлика у избочењу клипа изнад горње равни блока цилиндра (а самим тим и разлика у степену компресије у појединачним цилиндрима); група за избор растојања између осовина клипњача означена је словима "А", "Б", "Ц" и "Д" утиснутим на поклопцима клипњаче (слово "А" се односи на најкраћи спој штапови);
• клипњаче су подељене у две селекцијске групе у зависности од њихове масе: "light" (светло) и "heavy" (тежак); све клипњаче у мотору морају припадати истој тежинској групи.

13. Уметните полуоблоге у поклопце клипњаче.


14. Подмажите лежајеве клипњаче и рукавце вратила уљем.

15. Поставите поклопце клипњаче, обраћајући пажњу на њихову ознаку (погледајте сл. Идентификационе ознаке и ознаке за исправан положај клипа и клипњаче).

16. Убаците нове завртње поклопца клипњаче и подмажите њихове навоје уљем.

17. Затегните завртње поклопца клипњаче одговарајућим моментом.

18. Подмажите уљем заптивку О-прстена цеви за довод уља до пумпе за уље.

19. Инсталирајте цев за довод уља и проверите да ли је заптивач на правом месту.

20. Уградите задњи поклопац радилице заједно са новом заптивком која стиже до дна блока мотора.

21. Помоћу алата 21.148 и монтажног завртња, уградите ременицу радилице, предњу плочу блока цилиндра заједно са новом заптивком.

22. Подмажите уљем предњи лежај радилице и О-прстен ременице.

23. Уградите ременицу на радилицу, пазећи да је утор са кључем у рукавцу тачно насупрот жлеба на ременици.

24. Подмажите уљем међувратило и чауре лежаја у блоку цилиндра, као и предњу потпорну плочу.

25. Уградите међувратило заједно са потпорном плочом у блок цилиндра.

26. Подмажите назначена места (погледајте сл. Места за наношење заптивне пасте на површину блока цилиндра мотора): танким слојем заптивне пасте и уградите уљно корито заједно са новом заптивком.

27. Прво уметните четири монтажна завртња у углове уљног корита, зашрафите их руком, а затим руком уметните и затегните преостале вијке за монтажу уљног корита.

28. Затегните завртње - са изузетком вијака у угловима посуде - одговарајућим обртним моментом.


29. Затегните завртње на угловима уљног корита одговарајућим обртним моментом.

30. Уградите пумпу расхладне течности са новом заптивком.

31. Напуните пумпу за уље са око 10 цм³ уља.

32. Инсталирајте пумпу за уље.

33. Заврните филтер за уље.

34. Уградите главу цилиндра мотора (погледајте пододељак 3.2.1.4.4).

35. Инсталирајте генератор.

36. Инсталирајте пумпу за гориво (погледајте пододељак 3.2.1.3.3)

37. Уградите ременицу на радилицу.

38. Уградите замајац на радилицу.

39. Поставите квачило на замајац.

40. Инсталирајте стартер.

41. Уградите издувни разводник.
