Внимание: Если детали привода клапанов будут использоваться повторно, то их необходимо устанавливать на свои прежние места. Чтобы не перепугать детали местами, рекомендуется приготовить соответствующую укладочную доску.
Снятие
Снять головку цилиндров и уложить на 2 деревянных бруска, чтобы случайно не повредить открытые клапаны, см. с. 15.

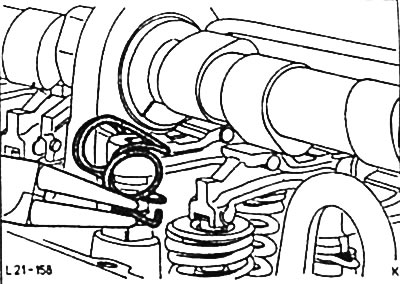

Удерживающие пружины нажимных рычагов открепить от зажимов на сферических пальцах и снять.

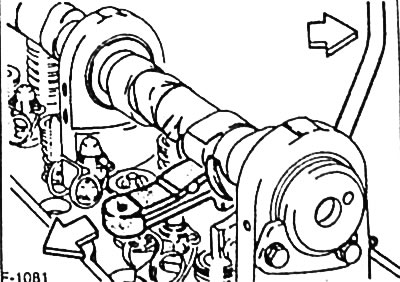

Нажимные рычаги вытаскивать в сторону от распределительного вала. Для этого распределительный вал поворачивать так, чтобы пружина соответствующего клапана была разгружена. Вставить между распределительным валом и верхней тарелкой пружины клапана приспособление FORD 21-005В и тарелку утопить настолько, чтобы нажимной рычаг можно было вынуть. Если приспособление для сжатия пружин отсутствует, пружину клапана можно осторожно поджать с помощью отвертки.

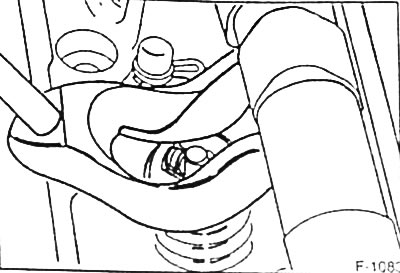

Приспособлением FORD 21-0050 нажать вниз тарелку пружины клапана и вынуть из выточки клапана сухари. Чтобы при вынимании сухарей клапан не уходил вниз, подложить в камеру сгорания головки цилиндров деревянную колодку.
Внимание: При снятии сухарей клапана не повредить его стержень. В случае повреждения стержня клапан необходимо заменить.
Отпустить пружину клапана, удалить тарелку пружины и пружину клапана. Аналогичным способом снимать все клапаны.
Вынуть клапан из головки цилиндров, удалить маслосъемный колпачок, см. следующую главу.
Установка
Если устанавливаются прежние клапаны и прежняя головка цилиндров, то перед сборкой необходимо проверить направляющие клапанов. Если в прежнюю головку цилиндров устанавливаются новые клапаны, то предварительно необходимо дообработатъ седла клапанов в головке цилиндров и клапаны притереть.
Очистить клапаны от имеющегося нагара шабером и проволочной щеткой. Стержни клапанов у поверхностей прилегания сухарей очистить от заусенцев.
Стержни клапанов и направляющие клапанов легко смазать гипоидным маслом SAE 80/90 (трансмиссионное масло) и клапаны вставить.
Использовать новые маслосъемные колпачки, см. следующую главу.
Установить на клапан пружину и верхнюю тарелку пружины.
Специальным инструментом FORD 21-005В сжимать пружины клапанов, правильно вставлять сухари, после чего пружины отпускать.
Внимание: Не перепутать местами впускные и выпускные клапаны.
Смазать гипоидным маслом SAE 80/90 сферические пальцы и вставить нажимные рычаги. Предварительно распределительный вал поворачивать так, чтобы соответствующий кулачок был направлен вверх.
Зафиксировать нажимные рычаги удерживающими пружинами.
Отрегулировать зазоры в приводе клапанов, см. с. 26.
Установить головку цилиндров, см. с. 15.
