Модели до 8/93
Примечание: у моделей с 9/93 частота вращения коленчатого вала на холостом ходу регулируется электронным блоком управления и в ручной регулировке не нуждается.
Двигатель прогреть до рабочей температуры, чтобы температура моторного масла составила по меньшей мере +80°C.
Двигатель заглушить и в соответствии с инструкцией изготовителя подключить прибор для измерения частоты вращения коленчатого вала. Поскольку у дизельных двигателей отсутствует система зажигания, для измерения частоты вращения коленчатого вала требуется специальный прибор.
Выключить все потребители электроэнергии (радио, освещение и т.п.) и систему кондиционирования.
Запустить двигатель и оставить его работать на холостом ходу. Затянуть ручной тормоз.
Проверка максимальной частоты вращения
Попросить помощника нажать педаль акселератора в положение, при котором достигается максимальная частота вращения коленчатого вала.
Внимание: Не удерживать педаль акселератора в этом положении более пяти секунд. Максимальная частота вращения должна составлять 4800±50 1/мин.
Внимание: Если максимальная частота вращения коленчатого вала не достигается, для ее регулировки необходимо обратиться на СТО.
Проверка частоты вращения на холостом ходу и времени запаздывания
Установить максимальную частоту вращения коленчатого вала.
Отпустить педаль акселератора и измерить время, в течение которого достигается частота вращения на холостом ходу. Предписанное значение: менее пяти секунд.
Измерить частоту вращения коленчатого вала на холостом ходу. Предписанное значение при наличии ТНВД DPC: 775±25 1/мин; при наличии ТНВД DPCR: 875±25 1/мин.
Регулировка частоты вращения на холостом ходу

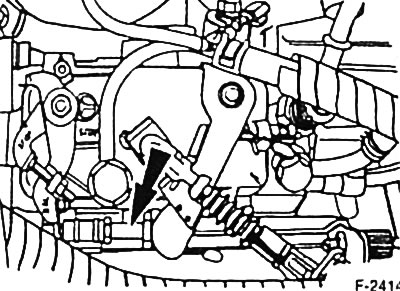

Для регулировки частоты вращения на холостом ходу отпустить контргайку и, поворачивая регулировочный болт «стрелка», установить корректное значение. После задания корректного значения частоты вращения регулировочный болт снова законтрить.
Регулировка времени запаздывания
Если время запаздывания установлено некорректно, то сначала регулируется частота вращения на холостом ходу, а после этого - время запаздывания.

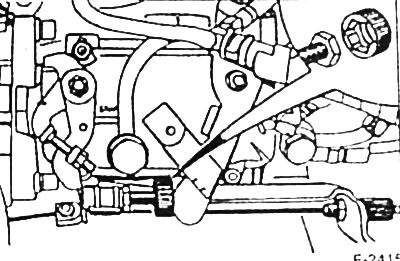

Открепить тягу газа от рычага ТНВД.
Установить на болт регулировки частоты вращения на холостом ходу регулировочный калибр FORD 23-016. Если калибр отсутствует, зажать между рычагом ТНВД и регулировочным болтом щуп или сверло размером 3 мм.
Запустить двигатель и считать значение частоты вращения. Предписанное значение: 900±30 1/мин.
Поворачивая регулировочный болт, установить предписанное значение частоты вращения на холостом ходу. После задания корректного значения частоты вращения регулировочный болт снова законтрить.
Прикрепить тягу газа к рычагу ТНВД.
Снова проверить и при необходимости подрегулировать частоту вращения на холостом ходу.
