Распределитель зажигания

            0

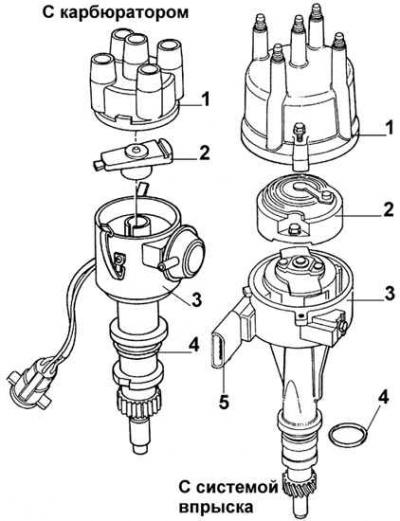

Распределитель зажигания двигателя OHC





1 – крышка, 2 – ротор распределителя, 3 – распределитель зажигания, 4 – уплотнительное кольцо, 5 – разъем

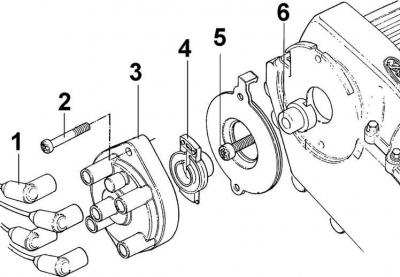

Распределитель зажигания двигателя DOHC





1 – наконечники высоковольтных проводов, 2 – винт крепления крышки, 3 – крышка, 4 – ротор распределителя, 5 – болт, 6 – привод распределителя

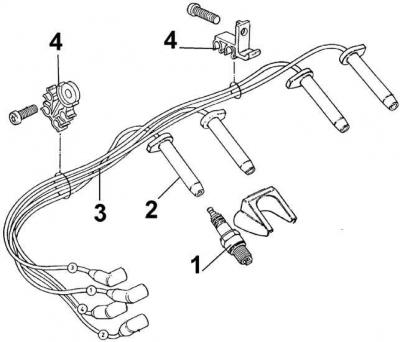

Высоковольтные провода и свечи зажигания двигателя DOHC





1 – свеча зажигания, 2 – наконечник, 3 – высоковольтные провода, 4 – держатели высоковольтных проводов



Положение ротора распределителя перед и после снятия





Все двигатели, кроме V6 2,4 и 2,9 дм3



Внимание! Распределитель зажигания не должен сниматься без серьезной причины, так как точность установки угла опережение зажигания, достигнутая в производстве вряд ли может быть восстановлена.


1. Снять отрицательный провод с аккумулятора.

2. Снять крышку распределителя.

3. Используя ключ, за болт шкива коленчатого вала, повернуть двигатель до установки поршня 1 цилиндра в точку зажигания, то есть когда:
  • установочные метки находятся в положении совмещения;
  • ротор распределителя совмещен с контактом высоковольтного провода 1 цилиндра.

4. Когда цилиндр находится в положении зажигания, ротор должен совместиться с пазом на корпусе распределителя.

5. Отжать зажим блокирования на многовыводном разъеме распределителя и отключить разъем.

6. Нанести метки совмещения на распределителе и двигателе, затем отвинтить болт крепления распределителя и зажимную планку. На двигателях V6 из-за ограниченного доступа необходимо использовать специальный ключ. Если установлена поддерживающая скоба, отвинтить ее.

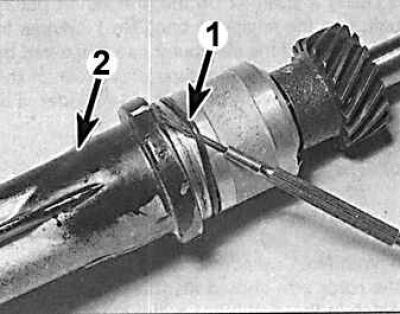

7. Снять распределитель зажигания, отметив новое положение ротора распределителя. В качестве запасных частей к распределителю (2) поставляются ротор распределителя и уплотнительное кольцо круглого сечения (1).

8. При установке распределителя зажигания, установить ротор в положение, в котором он находился после снятия, то есть он должен быть повернут на 20° по часовой стрелке от момента зажигания 1 цилиндра.

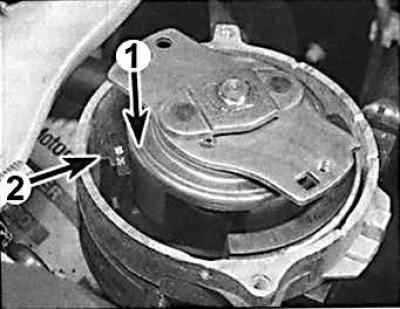

9. Установить распределитель зажигания на двигатель, при этом ротор распределителя должен повернуться против часовой стрелки и установиться в положение, в котором он находился перед снятием, в противном случае повторить установку. Правильная установка распределителя зажигания определяется по совмещению метки (1) на роторе с выступом (2) на корпусе распределителя. Для точного совмещения метки и выступа необходимо повернуть корпус распределителя в одну или другую сторону.


10. Установить зажимную планку и закрепить распределитель болтом.

11. Дальнейшая установка производится в последовательности, обратной снятию.

Двигатели V6 2,4 И 2,9 дм3



Внимание! Распределитель зажигания не должен сниматься без серьезной причины, так как точность установки угла опережение зажигания может быть достигнута только с использованием специального оборудования.

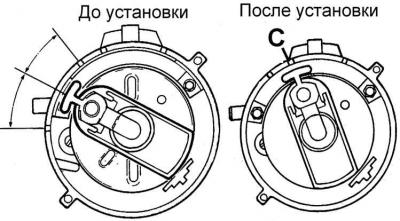

Положение ротора до и после установки на двигатель V6 2,4 и 2,9 дм3





С – метка на корпусе


1. Снять отрицательный провод с аккумулятора.

2. Снять высоковольтные провода со свечей зажигания.

3. Снять крышку распределителя зажигания и переместить ее в сторону вместе с проводами.

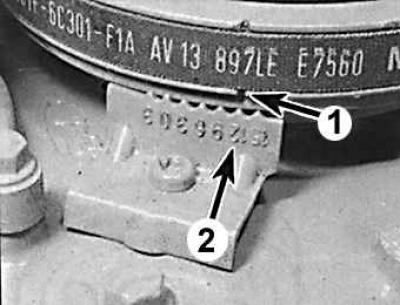

4. Провернуть двигатель за болт крепления гасителя крутильных колебаний в точку установки поршня 1 цилиндра в момент зажигания (12° до верхней мертвой точки), совместив метку на шкиве коленчатого вала (1) с делением 12° на шкале установки момента зажигания (2).


5. При отсутствии метки на шкиве коленчатого вала, нанести метки совмещения для того, чтобы в дальнейшем точно установить ротор распределителя.

6. Отметить положение пластины установки распределителя зажигания относительно блока цилиндров.

7. Отсоединить разъем от распределителя зажигания.

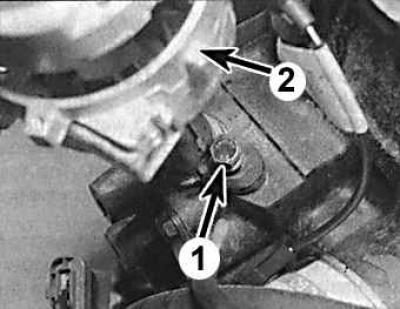

8. Отвинтить болт (1) крепления и снять распределитель зажигания (2).

9. Установить распределитель зажигания так, чтобы совместились метки установки.

10. После установки распределителя, вращая корпус распределителя совместить контакт ротора с меткой С на корпусе (см. рис. Положение ротора до и после установки на двигатель V6 2,4 и 2,9 дм3) и закрепить распределитель в этом положении болтом.

11. Дальнейшая установка производится в последовательности, обратной снятию.

12. Прогреть двигатель и проверить установку угла опережения зажигания.
