Особенности конструкции системы охлаждения двигателей

            0

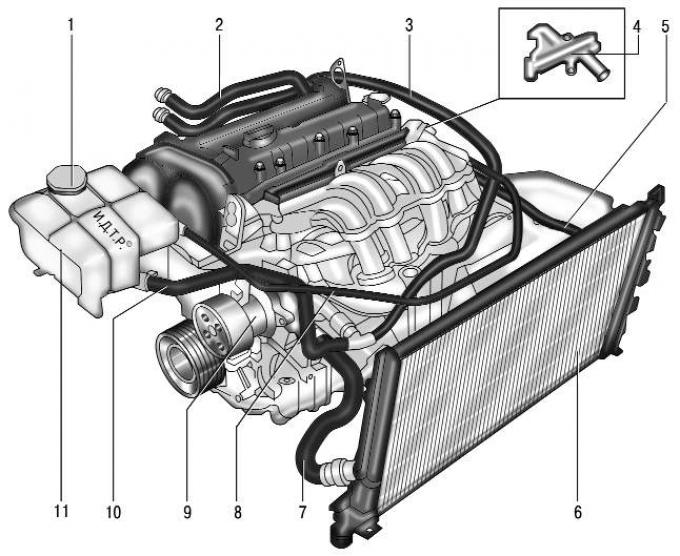

Рис. 5.12. Система охлаждения: 1 – пробка расширительного бачка; 2 – подводящий шланг отопителя; 3 – отводящий шланг отопителя; 4 – корпус распределителя; 5 – подводящий шланг радиатора; 6 – радиатор; 7 – отводящий шланг радиатора; 8 – пароотводящий шланг расширительного бачка; 9 – водяной насос; 10 – жидкостный шланг расширительного бачка; 11 – расширительный бачок


Система охлаждения двигателя (рис. 5.12) жидкостная (с принудительной циркуляцией жидкости), герметичная, с расширительным бачком.

Систему заполняют жидкостью на основе этиленгликоля (антифризом), не замерзающей при температуре окружающей среды до –40°С.

Примечание. Порядок замены охлаждающей жидкости описан в подразделе «Замена охлаждающей жидкости».


Внимание! Не рекомендуется заполнять систему охлаждения водой, так как в состав антифриза входят антикоррозионные и антивспенивающие присадки, а также присадки, препятствующие отложению накипи.


Предупреждение! Охлаждающая жидкость токсична! Избегайте вдыхания ее паров и попадания на кожу.


Предупреждение! Своевременно устраняйте нарушение герметичности системы охлаждения, чтобы избежать попадания паров охлаждающей жидкости в салон автомобиля при его эксплуатации. Ваше здоровье дороже, чем новый патрубок системы охлаждения или тюбик герметика!



Кроме радиатора, водяного насоса, расширительного бачка и шлангов, в систему входят выполненная в отливке рубашка охлаждения двигателя, окружающая стенки цилиндров в блоке, камеры сгорания и газовые каналы в головке блока, а также радиатор отопителя салона автомобиля.

Нормальный тепловой режим двигателя определяется температурой охлаждающей жидкости, которая поддерживается автоматически с помощью термостата в диапазоне 90–100°С.

Радиатор с горизонтальным потоком жидкости, с трубчато-ленточной алюминиевой сердцевиной и пластмассовыми бачками по бокам. В нижней части левого бачка находится сливной кран. В бачках выполнены подводящий и отводящий патрубки шлангов к водяной рубашке двигателя.

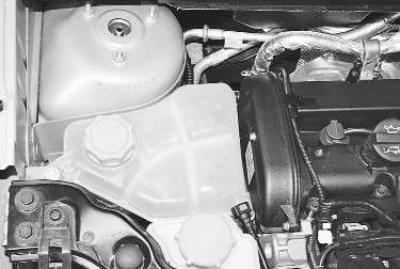

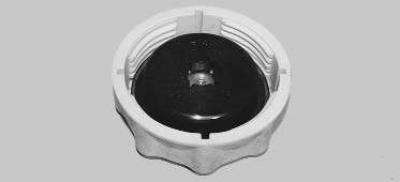

Расширительный бачок служит для компенсации изменяющегося объема охлаждающей жидкости в зависимости от ее температуры. Бачок изготовлен из полупрозрачной пластмассы. На его стенки нанесены метки «max» и «min» для контроля уровня охлаждающей жидкости, сверху расположена наливная горловина, герметично закрытая пластмассовой пробкой с двумя клапанами внутри нее (впускным и выпускным), собранными в едином блоке. Выпускной клапан открывается при давлении 120–150 кПа (1,2–1,5 кгс/см2), обеспечивая повышение температуры начала закипания охлаждающей жидкости и предупреждая интенсивное парообразование. При охлаждении жидкости ее объем уменьшается и в системе создается разрежение. Впускной клапан в пробке открывается при разрежении около 3 кПа (0,03 кгс/см2) и пропускает воздух в расширительный бачок.




Примечание. Исправность клапанов пробки очень важна для нормальной работы системы охлаждения, но часто при возникновении проблем (закипание охлаждающей жидкости и т.д.) автолюбители обращают внимание только на работу термостата, забывая проверить клапаны. Негерметичность выпускного клапана приводит к снижению температуры закипания охлаждающей жидкости, а его заклинивание в закрытом состоянии — к аварийному повышению давления в системе, что может вызвать повреждение радиатора и шлангов.

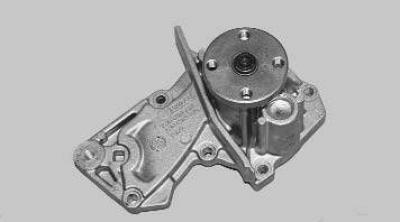

Водяной насос центробежного типа обеспечивает принудительную циркуляцию жидкости в системе охлаждения, установлен на передней плоскости блока цилиндров и приводится во вращение от шкива коленчатого вала поликлиновым ремнем привода вспомогательных агрегатов. В насосе установлены закрытые подшипники, не нуждающиеся в пополнении смазки. Насос ремонту не подлежит, поэтому при отказе (течь жидкости или повреждение подшипников) его заменяют в сборе.


Термостат с твердым термочувствительным элементом поддерживает нормальную рабочую температуру охлаждающей жидкости и сокращает время прогрева двигателя. Он установлен в специальном гнезде на боковой поверхности блока цилиндров и прижат к нему корпусом. При температуре охлаждающей жидкости до 87°С термостат полностью закрыт и жидкость циркулирует по малому контуру, минуя радиатор, что ускоряет прогрев двигателя. При температуре 87°С термостат начинает открываться, а при 102°С открывается полностью, обеспечивая циркуляцию жидкости через радиатор.

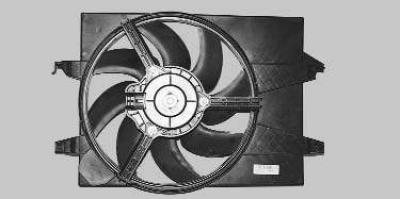

Электровентилятор с пластмассовой восьмилопастной крыльчаткой обеспечивает продувку радиатора воздухом при небольших скоростях движения автомобиля в основном в городских условиях или на горных дорогах, когда встречный поток воздуха недостаточен для охлаждения радиатора.

Работой электровентилятора управляет электронный блок системы управления двигателем, получающий информацию от датчиков системы. Электронный блок включает вентилятор с малой скоростью вращения при температуре охлаждающей жидкости 93°С, с большой скоростью — при 97°С, переключает вентилятор с большой скорости на малую при 94°С, выключает его при 90°С.

В систему охлаждения с помощью шлангов включен радиатор отопителя салона.
