Подешавање лежајева главног зупчаника

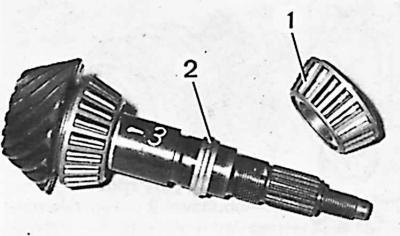

Погонски зупчаник главног зупчаника заједно са конусним лежајевима и деформабилним одстојником

1. Користећи алате 15.033 и 15.074, уклоните спољни прстен спољашњег лежаја главног зупчаника са кућишта задње осовине (у случају осовине од 6,5" користите алат за центрирање 15.068).

2. Уградите нови спољни прстен спољашњег лежаја главног зупчаника помоћу алата 15.033.

3. На исти начин уклоните спољни прстен унутрашњег лежаја.

4. Уградите нови спољни прстен унутрашњег лежаја заједно са новим одстојником дебљине 2 мм помоћу алата 15.083 (као и алата 15.068 у случају осовине од 6,5").

5. Користећи одговарајући извлакач, уклоните унутрашњи конусни лежај (унутрашњи прстен и ваљци) са зупчаника крајњег погона и уклоните одстојну чауру.

6. Инсталирајте нови унутрашњи конусни лежај заједно са новим одстојником дебљине 1 мм који се налази између лежаја и зупчаника крајњег погона.

7. Подмажите лежајеве конусног зупчаника уљем за мењач.

8. Уметните зупчаник у кућиште радилице, уградите одстојну чауру и спољашњи конусни лежај на зупчаник.

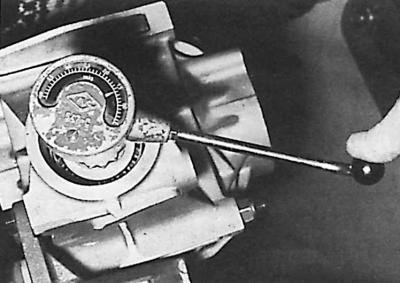

9. Уврните матицу за монтажу лежаја и затегните је помоћу кључа од 36 мм и алата 15.073. Приликом затезања навртке динамометром 15.041 постављеним у држач 15.073 треба измерити момент отпора ротацији зупчаника главног зупчаника.

10. Навртку за причвршћивање лежаја треба затегнути тако да се постигне потребан момент отпора ротацији зупчаника (види сл. пододељак 7.1).
