Подешавање зупчаника крајњег погона (Сиерра)

            0

1. Уградите прирубнице (8, погледајте сл. Задња осовина) подешавање зазора лежаја кутије диференцијала без О-прстенова.

2. Уградите уљем подмазане лежајеве кућишта диференцијала и резервно кућиште диференцијала.

3. Ручно уврнути прирубнице за подешавање зазора лежајева кутије диференцијала док не дођу у контакт са лежајевима и затегните навртку за причвршћивање резервне кутије.

4. Окрените кутију за замену неколико пута да бисте прецизно позиционирали ваљке лежаја.

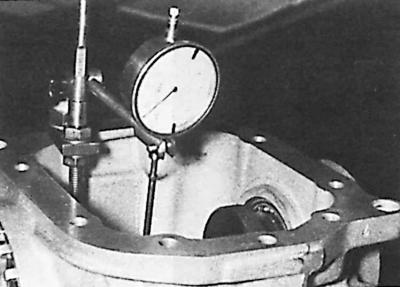

5. Инсталирајте индикатор на кућишту радилице и наслоните његов мерни врх на средину кутије за замену.

6. Извршите један пун обрт кутије за замену и посматрајте осцилације индикаторске игле.

7. Поставите кутију за замену у положај у коме је индикаторска игла у средњем положају између…


7. Поставите кутију за замену у положај у коме је индикаторска игла у средњем положају између екстремних очитавања. Немојте даље окретати кутију за замену.

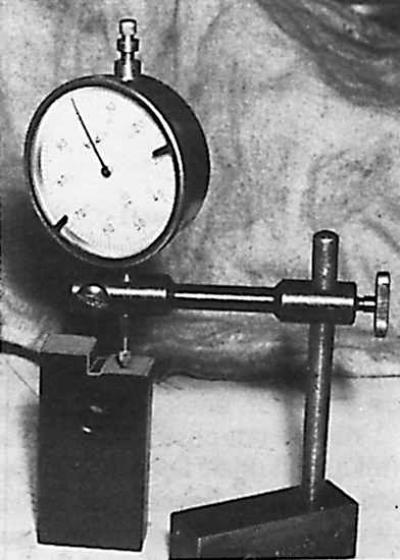

8. Инсталирајте индикатор бројчаника на држач (уређај 15.008). Поставите његов мерни врх на шаблон…


8. Инсталирајте индикатор бројчаника на држач (уређај 15.008). Поставите његов мерни врх на шаблон за учвршћење 15.075 и подесите индикатор. За мост од 6,5" користите доњу раван шаблона, а за мост од 7" користите горњу раван.



9. Поставите држач индикатора на крај зупчаника главног зупчаника, а мерни врх индикатора на средину кутије за замену.

10. Уклоните разлику у односу на растојање постављено у складу са шаблоном.

11. Подесите измерено растојање одабиром дебљине заптивке између унутрашњег лежаја погонског зупчаника и главног зупчаника тако да одступање од очитавања индикатора нуле не буде веће од 0,01 мм.

12. Након затезања матице лежаја зупчаника, треба је залити.

13. Помоћу алата 15.047 А уградите нови заптивни прстен за главни зупчаник.

14. Уградите прирубницу зупчаника крајњег погона (за повезивање са задњим зглобом погонског вратила) и затегните матицу прирубнице одговарајућим моментом.
