Демонтажа
1. Причврстите мотор на одговарајуће постоље, испустите уље и уклоните филтер за уље. Уклоните вакуум пумпу и клинасти ремен; одврните вакуумску линију.
2. Скините цео генератор (заједно са држачем) и погонске клинасте ремење, затезач клинастог ремена пумпе за хлађење и каиш.
3. Одврните термостат регулатора велике брзине у празном ходу са главе цилиндра, затим одврните црева за поврат горива и уклоните пумпу за гориво.
4. Одврните и уклоните водове за гориво. Зачепите рупе у цевоводима и спојевима система за гориво одговарајућим чеповима како бисте спречили да прашина уђе тамо.
5. Уклоните ињекторе, њихове заптивке и термоизолационе прстенове, одвојите електричну жицу и струјну сабирницу са свећица и одврните их.
6. Одвојите довод уља до осовине полуге вентила и одврните спољне држаче осовине полуге вентила.
7. Одврните завртње главе цилиндра (обрнутим редоследом од начина на који су затегнути) и уклоните главу и њену заптивку.
8. Уклоните држач филтера за уље и хладњак уља, а затим одврните пумпу за гориво са њеним држачем. Уклоните радилицу и ременице вентилатора и уклоните поклопац разводног ланца.
9. Користите одвијач да блокирате затезач ланца, уклоните уређај и његов ексцентрик, уклоните разводни ланац и ланчаник пумпе за гориво.
10. Уклоните монтажну прирубницу погона пумпе за гориво и цев за довод уља.
11. Повуците ланчаник са радилице и уклоните затезни уређај погонског ланца вентила.
12. Скините погон квачила и диск, уљно корито, утикач пумпе за уље, матицу и вијак пумпе за уље са замајца, а затим уклоните пумпу за уље.
13. Окрените мотор за 180°, уклоните међуплочу са блока цилиндра, уклоните брегасто вратило, а затим помоћу извлакача уклоните ланчаник са брегастог вратила.
14. Уклоните потискиваче и инсталирајте их редоследом који заузимају у мотору.
15. Означите капице главних лежајева, као и клипњаче и њихове поклопце (са стране пумпе за гориво).
16. Уклоните капице главних лежајева и поклопце клипњаче.
17. Уклоните радилицу из блока цилиндра мотора.
18. Уклоните клипове и клипњаче из цилиндара.
19. Уградите облоге заједно са поклопцима у редоследу којим су заузимали мотор.
Скупштина
Пажња! Пре монтаже мотора проверите све делове и уградите само чисте у добром техничком стању.
Пажња! Обратите пажњу на: потребне спојеве делова у интеракцији, правилан релативни положај ових делова и њихову правилну монтажу у складу са њиховим ознакама.
1. Замените све заптивке и опружне подлошке које спречавају да се завртњи олабаве.
2. Очистите додирне површине заптивки и повезаних делова. Не користите абразивне материјале или оштре алате за чишћење. Ове површине не могу показивати знаке удараца, огреботина или огреботина.

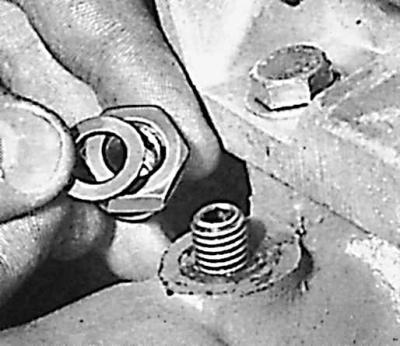

3. Рупе у уљним пролазима у блоку цилиндара мотора треба зачепити бакарним чеповима премазаним заптивном пастом Loctite Frenetanch.
