Поправка главе цилиндра

Демонтажа

1. Уклоните усисне и издувне гране.

2. Одврните два држача са рупама за подизање мотора и сензор притиска уља са главе цилиндра.

3. Уклоните вакуум пумпу одвртањем узастопно (и под истим углом) два монтажна вијка.

4. Уклоните поклопце лежаја бр. 2 и 4 брегастог вратила.

5. Олабавите преостале матице поклопца лежаја брегастог вратила за 1/4 окрета.

6. Уклоните поклопце лежаја брегастог вратила заједно са горњим шкољкама, заптивкама и уклоните брегасто вратило.



7. Уклоните славине заједно са плочама за подешавање зазора вентила и поставите их тако да могу да се поново уграде у иста седишта главе цилиндра као што су била и раније током поновног састављања.

8. Уклоните потискивач погона вакуум пумпе.

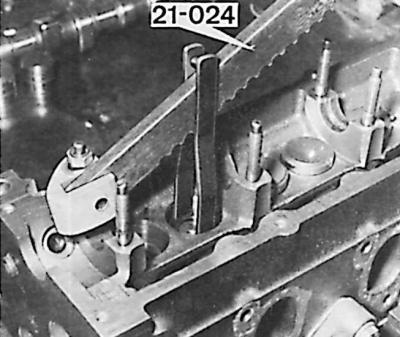

9. Са алатком (21.024) стиснути појединачне опруге вентила и уклонити крекере.


10. Уклоните алат и уклоните горња седишта опруге, опруге и вентиле.

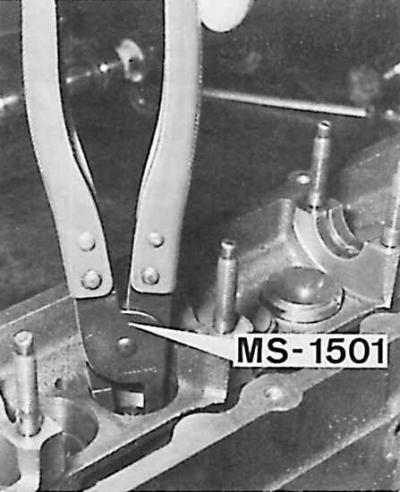

11. Коришћењем посебних клешта (MS-1501) уклоните уљне заптивке са вретена вентила.

Преглед

Након демонтаже главе цилиндра, темељно оперите све делове, проверите њихово техничко стање и процените погодност за даљи рад (види пододељак 3.2.1.2.2). Све заптивке треба заменити и вентиле преклопити.

Скупштина

1. Подмажите вретене вентила моторним уљем и уметните их у вођице.

2. Обмотајте крајеве стабљика вентила лепљивом траком тако да не оштете заптивне ивице поклопаца и користите специјални алат 21.007 да бисте поставили поклопце на стабљике вентила.

3. Инсталирајте опруге вентила, горње чахуре и користите специјални алат 21.024 да сабијете опруге и убаците клинове.

4. Подмажите погонску шипку вакуум пумпе моторним уљем и уметните је у отвор главе цилиндра.

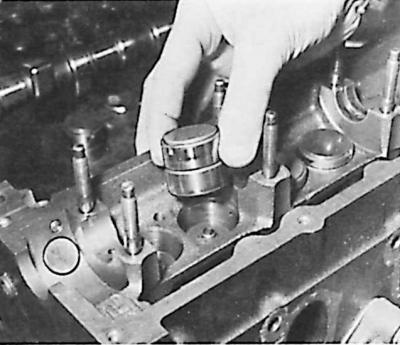

5. Подмажите вентиле уљем и уградите их, заједно са плочама за подешавање зазора вентила, у седишта у глави цилиндра где су претходно постављени.

6. Уметните доње шкољке лежајева брегастог вратила у главу цилиндра и подмажите их моторним уљем.

7. Инсталирајте брегасто вратило на кошуљице; ексцентрик на крају осовине мора да буде усмерен нагоре.


8. Уградите горње шкољке лежаја у поклопце лежаја брегастог вратила и подмажите их уљем.

9. Поставите подлошке испод главе цилиндра да бисте омогућили вентилима да се померају у вођицама.

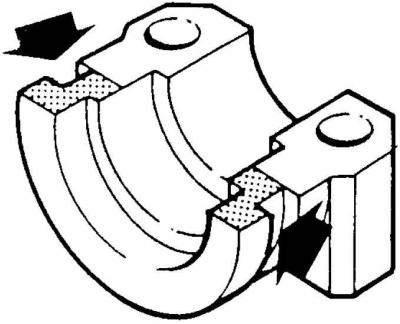

10. Нанесите заптивну пасту СПМ-4Г911 ЗФ/Г на заптивну површину лежаја брегасте осовине бр (са погонске стране система за дистрибуцију гаса).

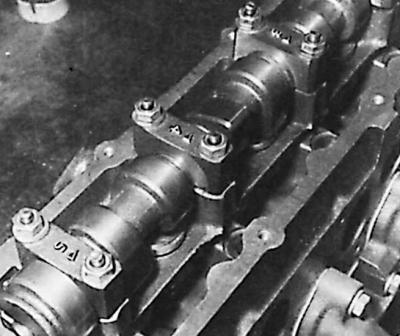

11. Уградите поклопце лежајева брегасте осовине #1, #3 и #5 (стрелице) треба усмерити напред (ка погону система за дистрибуцију гаса).

12. Руком притегните матице поклопца лежаја брегастог вратила.

13. Затегните матице поклопца лежаја брегастог вратила #3, затим #1, а затим #2 помоћу кључа за 180°.

14. Поновите последњи корак док поклопци не буду тачно на месту.


15. Уградите поклопце лежаја бр. 2 и 4 пластичним ударцима чекићем.

16. Затегните све завртње поклопца лежаја брегастог вратила одговарајућим обртним моментом.

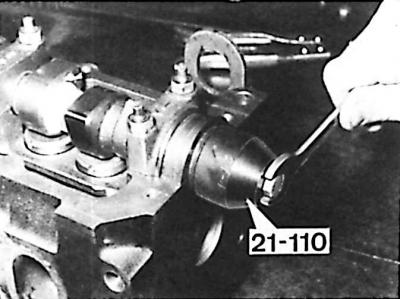

17. Подмажите заптивни прстен брегастог вратила моторним уљем и уметните га специјалним алатом 21.110.

18. Инсталирајте вакуум пумпу са О-прстеном и затегните њене монтажне завртње доследно и равномерно на одговарајући обртни момент.

19. Зашрафите два држача са рупама за подизање мотора на главу цилиндра и уврните сензор притиска уља.

20. Зашрафите усисну и издувну грану заједно са новим заптивкама на главу цилиндра и затегните њихове завртње и навртке одговарајућим обртним моментом.
