Уградња главе цилиндра

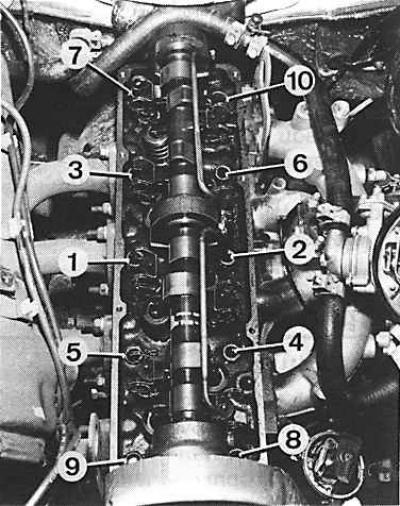

Поступак затезања вијака главе цилиндра

Постављање заптивке поклопца главе цилиндра

1. Очистите контактне површине заптивача на горњој површини блока цилиндра и доњој површини главе цилиндра.

2. Заврните клинове за лоцирање у блок цилиндра (алат 21.003) и поставите нову заптивку главе цилиндра (погледајте сл. Постављање заптивке поклопца главе цилиндра).

3. Уградите главу цилиндра. Ручно зашрафите његове завртње у доступне рупе, замените клинове са преосталим завртњима главе цилиндра.

4. Затегните завртње главе мотора (алат 21.002) у прве три фазе, поштујући одговарајући редослед затезања (погледајте сл. Редослед затезања вијака главе цилиндра).

5. Уградите ременице на радилицу и брегасто вратило у складу са ознакама за уградњу.


6. Уградите разводник паљења, зупчасти каиш и откључајте затезач зупчастог ремена.

Пажња! Након уградње зупчастог ремена, можете ротирати радилицу искључиво у правцу у коме се осовина окреће када мотор ради.

7. Поставите поклопац главе цилиндра и затегните завртње у складу са препорученим редоследом (погледајте сл. Поступак затезања вијака поклопца главе цилиндра).

8. Уврнути свећице, зашрафити штитник зупчастог ремена и причврстити издувну цев на издувни колектор.

9. Инсталирајте разводник високог напона на разводник паљења и повежите високонапонске жице на одговарајуће свећице.

10. Прикључите вакуумско црево на карбуратор, као и цеви за улаз и излаз расхладне течности на тело аутоматског стартера карбуратора.

11. Повежите вентилациони вод преноса са сепаратором уља.

12. Повежите вод за појачавање кочнице и кабл педале гаса.

13. Повежите горње и доње црева на експанзиони резервоар и напуните систем за хлађење течношћу до одговарајућег нивоа.

14. Повежите жицу за уземљење возила на акумулатор и поставите доње кућиште.

15. Покрените мотор и загрејте га до радне температуре.

16. Подесите време паљења, брзину празног хода и концентрацију ЦО у издувним гасовима.

17. Након што се мотор загреје, уклоните поклопац главе цилиндра и одвојите жице високог напона са свећица.

18. Затегните завртње главе цилиндра (алат 21.002) редоследом приказаним на сл. Поступак затезања вијака главе цилиндра.

19. Поставите поклопац главе цилиндра, поштујући одговарајући редослед при затезању (погледајте сл. Поступак затезања вијака поклопца главе цилиндра) и повежите жице високог напона на свећице.

20. Уградите филтер за ваздух.
