Особенности конструкции двигателей

            0

Автомобили Ford Fusion оснащают расположенными поперек моторного отсека четырехцилиндровыми 16-клапанными бензиновыми двигателями (1.2, 1.4, 1.6 Duratec) и дизельными двигателями (1.4, 1.6 Duratorq). В данной книге описан только двигатель Duratec 1.6, который устанавливают на большую часть выпускаемых автомобилей. Он имеет много общего с остальными двигателями семейства, но его конструкция более сложная.

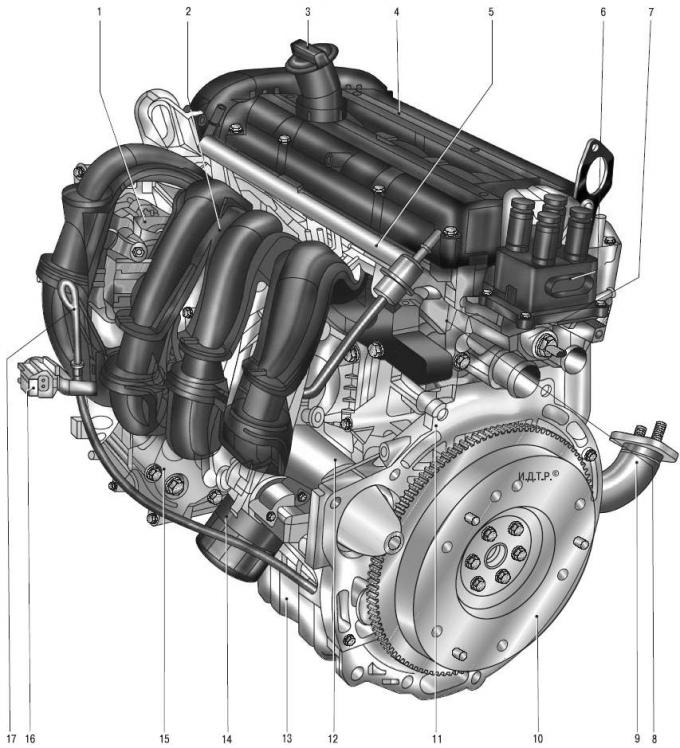

Рис. 5.1. Двигатель: 1 – генератор; 2 – модуль впуска; 3 – пробка маслоналивной горловины; 4 – крышка головки блока цилиндров; 5 – топливная рампа; 6 – катушка зажигания; 7 – датчик температуры охлаждающей жидкости; 8 – головка блока цилиндров; 9 – катколлектор; 10 – маховик; 11 – блок цилиндров; 12 – стартер; 13 – масляный картер; 14 – масляный фильтр; 15 – компрессор кондиционера; 16 – колодка жгута проводов вентилятора системы охлаждения двигателя; 17 – указатель уровня масла (масляный щуп)


Двигатель Duratec 1.6 (рис. 5.1) с верхним расположением двух пятиопорных распределительных валов имеет по четыре клапана на каждый цилиндр. Распределительные валы приводятся во вращение армированным зубчатым ремнем. Натяжение ремня обеспечивается пружиной натяжного ролика. Клапаны приводятся непосредственно от распределительных валов через цилиндрические толкатели, служащие одновременно регулировочными элементами зазоров в приводе.


В головку блока цилиндров, изготовленную из алюминиевого сплава по поперечной схеме продувки цилиндров (впускные и выпускные каналы расположены на противоположных сторонах головки), запрессованы седла и направляющие втулки клапанов. Впускные и выпускные клапаны имеют по одной пружине, зафиксированной через тарелку двумя сухарями. Головка блока центрируется на блоке двумя втулками и прикреплена десятью винтами. Между блоком и головкой установлена безусадочная металлоармированная прокладка. В верхней части головки блока цилиндров выполнено по пять опор подшипников скольжения двух распределительных валов. Нижние части опор выполнены за одно целое с головкой блока цилиндров, а верхние (крышки) – прикреплены к головке винтами. Отверстия опор обрабатывают в сборе с крышками, поэтому крышки невзаимозаменяемы и на каждой из них есть порядковый номер.

Блок цилиндров представляет собой единую отливку из специального высокопрочного чугуна, образующую цилиндры, рубашку охлаждения, верхнюю часть картера и пять опор коленчатого вала, выполненные в виде перегородок картера. Цилиндры расточены непосредственно в теле блока. В нижней части блока выполнены пять постелей коренных подшипников со съемными крышками, прикрепленными к блоку болтами. Крышки коренных подшипников обработаны в сборе с блоком и невзаимозаменяемы. В постелях подшипников (в верхних частях опор) выполнены выходные отверстия масляных каналов, предназначенных для смазки коренных подшипников, а также сквозные отверстия, в которые запрессованы шариковые клапаны с форсунками, через которые масло разбрызгивается на днища поршней и стенки цилиндров. На блоке цилиндров выполнены специальные приливы, фланцы и отверстия для крепления деталей, узлов и агрегатов, а также каналы главной масляной магистрали.


Коленчатый вал, изготовленный из высокопрочного чугуна, вращается в коренных подшипниках, снабженных стальными тонкостенными вкладышами с антифрикционным слоем. Верхние вкладыши, установленные в блоке цилиндров, имеют канавку на внутренней поверхности и сквозную прорезь, по которой из выходного отверстия масляного канала масло поступает к шариковому клапану с форсункой. Нижние вкладыши не имеют канавок и прорезей. Осевое перемещение коленчатого вала ограничено двумя одинаковыми упорными полукольцами. К заднему концу коленчатого вала шестью болтами прикреплен маховик. На переднем конце коленчатого вала установлены зубчатый шкив привода газораспределительного механизма и шкив привода вспомогательных агрегатов.

Поршни с короткой юбкой изготовлены из алюминиевого сплава. На цилиндрической поверхности головки поршня выполнены кольцевые канавки для двух компрессионных и маслосъемного колец. Канавка маслосъемного кольца имеет шесть сверлений для отвода масла, снятого кольцом со стенок цилиндра. По двум из этих сверлений масло подводится к поршневому пальцу.

Поршневые пальцы трубчатого сечения установлены в бобышках поршней с зазором и запрессованы с натягом в верхние головки шатунов, которые соединены своими нижними головками с шатунными шейками коленчатого вала через тонкостенные вкладыши, конструкция которых аналогична коренным вкладышам.

Шатуны стальные, кованые, со стержнем двутаврового сечения. Шатуны обрабатывают в сборе с крышками. Для того чтобы не перепутать их при сборке, на боковые поверхности шатунов и крышек нанесен порядковый номер цилиндра.


Распределительные валы литые, чугунные.

Газораспределительный механизм закрыт пластмассовой крышкой головки блока цилиндров. В ней установлен маслоотделитель системы вентиляции картера.

Система смазки комбинированная (подробнее см. «Система смазки»).

Снизу к блоку цилиндров прикреплен масляный картер, отлитый из алюминиевого сплава. Фланец масляного картера уплотнен герметиком-прокладкой WSE-M4G323-A4. В картере выполнено отверстие с резьбовой пробкой для слива масла.

Масляный фильтр полнопоточный, неразборный, с перепускным и противодренажным клапанами.

Система вентиляции картера закрытая, принудительная, с отводом картерных газов через маслоотделитель в полость воздушного фильтра.

Система охлаждения двигателя герметичная, с расширительным бачком (подробнее см. «Система охлаждения»).

Система питания двигателя состоит из электрического топливного насоса, установленного в топливном баке, дроссельного узла, фильтра тонкой очистки топлива и регулятора давления топлива, установленных в модуле топливного насоса, компенсатора пульсаций давления топлива, форсунок и топливных трубопроводов, а также включает в себя воздушный фильтр.

Система зажигания микропроцессорная, состоит из катушки зажигания, высоковольтных проводов и свечей зажигания. Катушкой зажигания управляет электронный блок системы управления двигателем. Система зажигания при эксплуатации не требует обслуживания и регулировки.

Силовой агрегат (двигатель с коробкой передач, сцеплением и главной передачей) установлен на трех опорах с эластичными резиновыми элементами: двух передних, воспринимающих основную массу силового агрегата, и задней, компенсирующей крутящий момент от трансмиссии и нагрузки, возникающие при трогании автомобиля с места, разгоне и торможении.
