Специальный инструмент
![]() | Съемник шарового шарнира 211-020 (13-006) |
![]() | Опорная балка двигателя 303-290A (21-140A) |
![]() | Переходник для 303-290А (21-140) 303-290-01 (21-140-01) |
![]() | Переходник для 303-290А (21-140) 303-290-02 (21-140-02) |
![]() | Переходник для 303-290А (21-140) 303-290-03A (21-140-03A) |
![]() | Переходник для 303-290А (21-140) 303-290-06 (21-140-06) |
![]() | Съемник полуоси ведущего моста 308-192 (16-057) |
Общее оборудование:
- Домкрат для коробки передач
- Технологические заглушки
- Фиксирующий хомут
Снятие
Все автомобили
1. Общие примечания:
- Пункты, действия по которым относятся к конкретным вариантам, а не ко всем автомобилям, отмечены специальным примечанием.
2. Снимите аккумулятор.За дополнительной информацией обратитесь к Разделу 414-01.
3. Снимите полку аккумулятора.
- 1. Высвободите и рассоедините штекерный разъем.
- 2. Выверните болты.
- 3. Высвободите жгут электропроводки.
![](https://www.fordbook.ru/img/focus/5927.jpg)

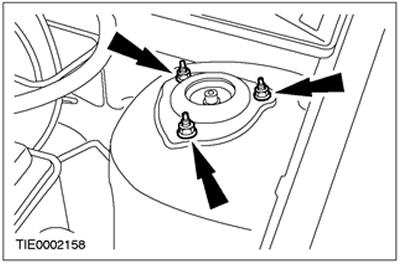

4. Отпустите гайки стоек подвески на пять оборотов, с обеих сторон.
![](https://www.fordbook.ru/img/focus/5928.jpg)

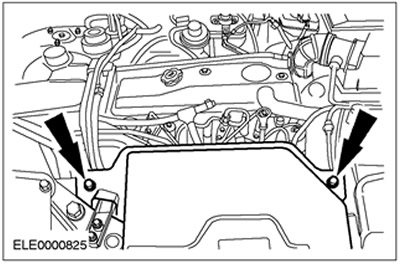

5. Отсоедините воздуховод промежуточного охладителя.
![](https://www.fordbook.ru/img/focus/5929.jpg)

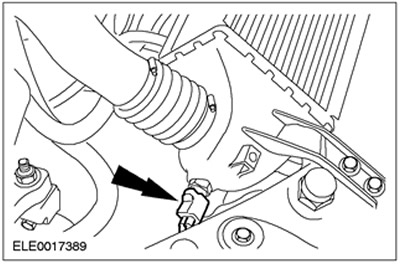

6. Рассоедините штекерный разъем датчика температуры воздухозабора (IAT).
![](https://www.fordbook.ru/img/focus/5930.jpg)

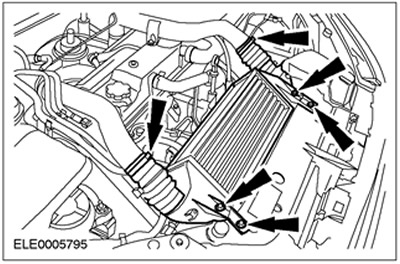

7. Отсоедините промежуточный охладитель.
![](https://www.fordbook.ru/img/focus/5931.jpg)
8. Снимите корпус воздушного фильтра.
- 1. Отпустите зажим шланга.
- 2. Рассоедините штекерный разъем.
- 3. Отсоедините вакуумный шланг.
![](https://www.fordbook.ru/img/focus/5932.jpg)

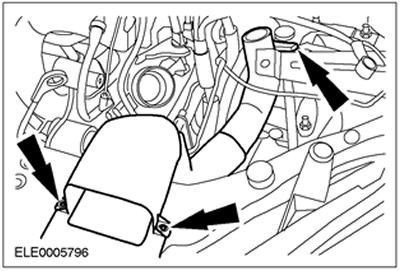

9. Снимите трубопровод воздухозабора.
![](https://www.fordbook.ru/img/focus/5933.jpg)

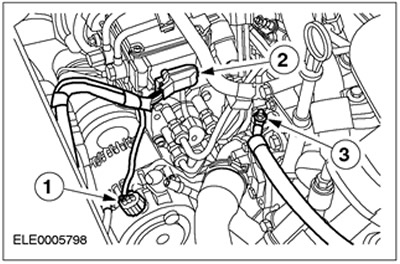

10. Рассоедините штекерный разъем и отсоедините провода свечей подогрева.
- 1. Разъем генератора
- 2. Разъем топливного насоса высокого давления
- 3. Провод свечи подогрева
![](https://www.fordbook.ru/img/focus/5934.jpg)

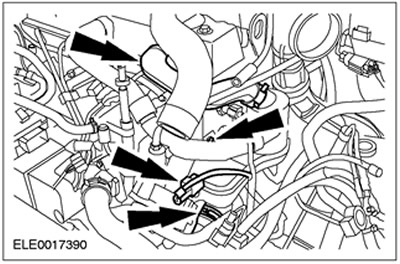

11. Отсоедините маслоотделитель системы вентиляции картера.
![](https://www.fordbook.ru/img/focus/5935.jpg)

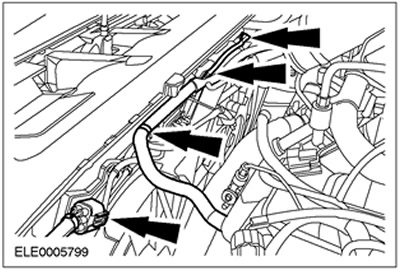

12. Высвободите жгут электропроводки и рассоедините штекерный разъем вентилятора охлаждения двигателя.
![](https://www.fordbook.ru/img/focus/5936.jpg)

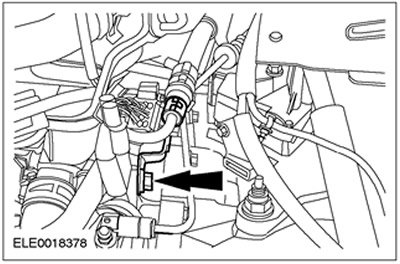

13. Отсоедините кронштейн трубопровода высокого давления усилителя рулевого управления.
![](https://www.fordbook.ru/img/focus/5937.jpg)

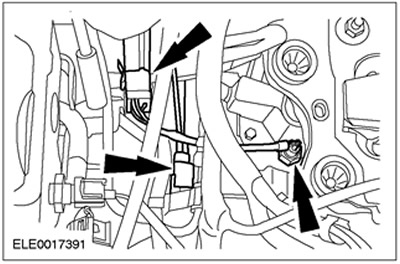

14. Рассоедините штекерные разъемы.
- Датчик скорости автомобиля (VSS)
- Жгут электропроводки коробки передач
- Переключатель фонарей заднего хода
![](https://www.fordbook.ru/img/focus/5938.jpg)

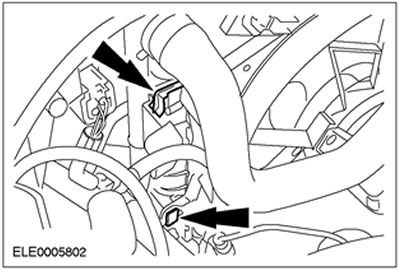

15. Снимите вентилятор.
- Освободите зажимы с обеих сторон и потяните вентилятор вниз и наружу.
![](https://www.fordbook.ru/img/focus/5939.jpg)

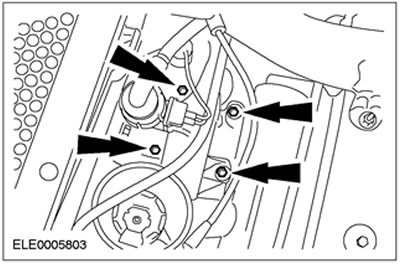

16. Отсоедините каталитический нейтрализатор от выпускного коллектора (четыре гайки).
![](https://www.fordbook.ru/img/focus/5940.jpg)
17. Поднимите автомобиль.За дополнительной информацией обратитесь к Разделу 100-02.

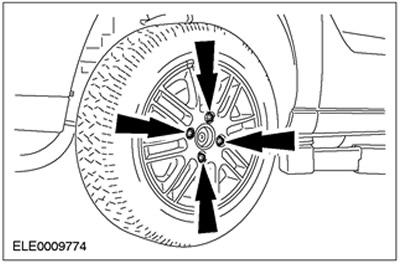

18. Отсоедините переднее левое колесо.
![](https://www.fordbook.ru/img/focus/5941.jpg)

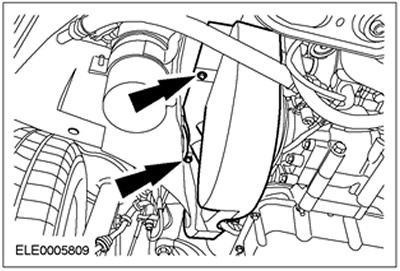

19. Отсоедините крышку приводного ремня.
- Отсоедините защиту двигателя (девять болтов) (при наличии).
![](https://www.fordbook.ru/img/focus/5942.jpg)

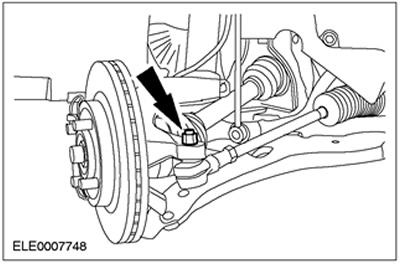

20. Отсоедините гайку наконечника рулевой тяги от поворотного кулака левого колеса.
![](https://www.fordbook.ru/img/focus/5943.jpg)

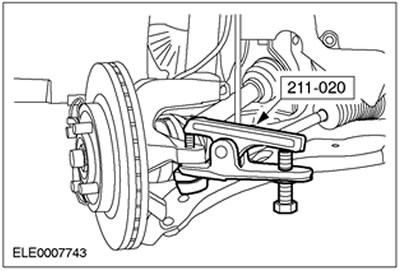

21. Отсоедините шарнир рулевой тяги от левого поворотного кулака.
- Выпрессуйте наконечник рулевой тяги из поворотного кулака, используя специальный инструмент.
![](https://www.fordbook.ru/img/focus/5944.jpg)
22.
ПРЕДОСТЕРЕЖЕНИЕ: Не повредите чехол.

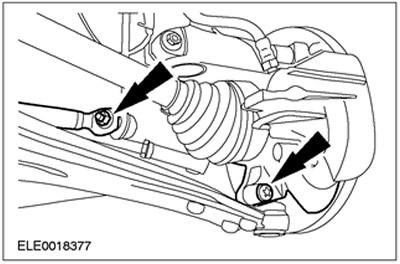

Отсоедините оба нижних рычага подвески и левый соединительный рычаг стабилизатора (показана левая сторона).
- Снимите теплозащитный экран.
![](https://www.fordbook.ru/img/focus/5945.jpg)

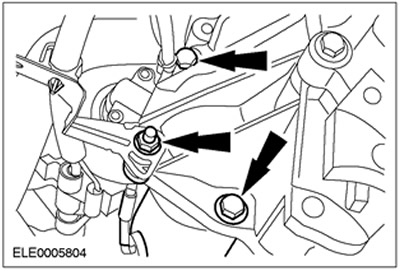

23. Отсоедините стартер и привяжите его.
![](https://www.fordbook.ru/img/focus/5946.jpg)

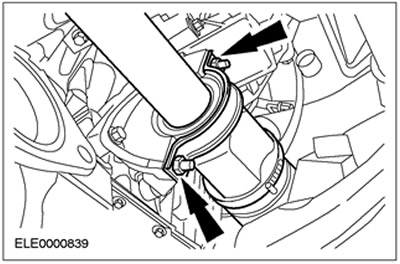

24. Отсоедините крышку подшипника промежуточного вала правой полуоси.
- Отбракуйте гайки и крышку подшипника.
![](https://www.fordbook.ru/img/focus/5947.jpg)
25.
ПРЕДОСТЕРЕЖЕНИЕ: Внутренний шарнир не следует отклонять на угол, превышающий 18 градусов, а наружный шарнир - на угол, превышающий 45 градусов.
ПРИМЕЧАНИЕ: Заглушите отверстие в коробке передач, используя технологическую заглушку.

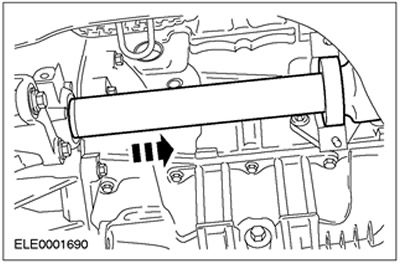

Извлеките промежуточный вал с полуосью из коробки передач и привяжите их.
![](https://www.fordbook.ru/img/focus/5948.jpg)
26.
ПРЕДОСТЕРЕЖЕНИЕ: Внутренний шарнир не следует отклонять на угол, превышающий 18 градусов, а наружный шарнир - на угол, превышающий 45 градусов.
ПРИМЕЧАНИЕ: Заглушите отверстие в коробке передач, используя технологическую заглушку.
ПРИМЕЧАНИЕ: Отбракуйте стопорное кольцо за его дальнейшей ненадобностью.

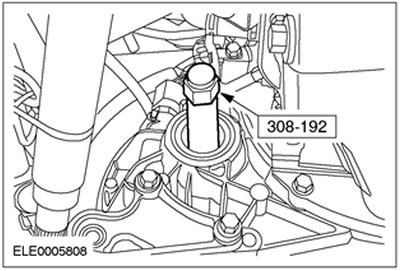

Отсоедините левую полуось от коробки передач.
- Отсоедините полуось от коробки передач, используя специальный инструмент.
- Извлеките полуось из коробки передач и привяжите ее.
![](https://www.fordbook.ru/img/focus/5949.jpg)
27. Снимите каталитический нейтрализатор вместе с гибкой выпускной трубой.За дополнительной информацией обратитесь к Разделу 309-00.
![](https://www.fordbook.ru/img/focus/5950.jpg)

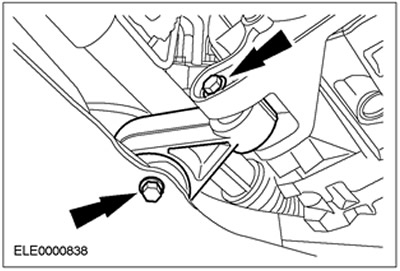

28. Снимите ограничитель крена.
![](https://www.fordbook.ru/img/focus/5951.jpg)
Автомобили, изготовленные вплоть до 10.2001 г.

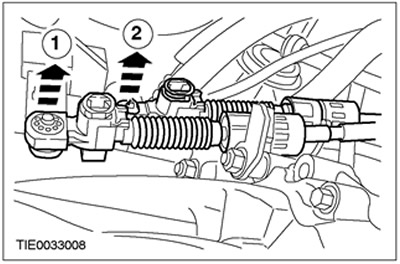

29. Отсоедините тросы переключения передач от рычага переключения передач.
- 1. Отсоедините трос переключения передач от рычага переключения передач.
- 2. Отсоедините трос выбора передач от рычага переключения передач.
![](https://www.fordbook.ru/img/focus/5952.jpg)

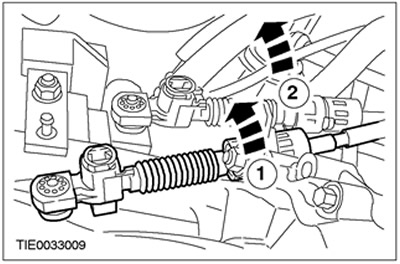

30. Отсоедините тросы переключения передач от кронштейна.
- 1. Высвободите опорный кронштейн, поворачивая его против часовой стрелки, и отсоедините трос переключения передач.
- 2. Высвободите опорный кронштейн, поворачивая его против часовой стрелки, и отсоедините трос выбора передач.
![](https://www.fordbook.ru/img/focus/5953.jpg)
Автомобили, изготовленные начиная с 10.2001 г.
31.
ПРИМЕЧАНИЕ: Нажмите блокирующие кнопки тросов переключения передач.

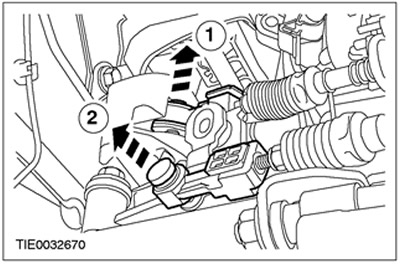

Отсоедините тросы переключения от коробки передач.
- 1. Отсоедините трос переключения передач от рычага переключения передач.
- 2. Отсоедините трос выбора передач от рычага выбора.
![](https://www.fordbook.ru/img/focus/5954.jpg)

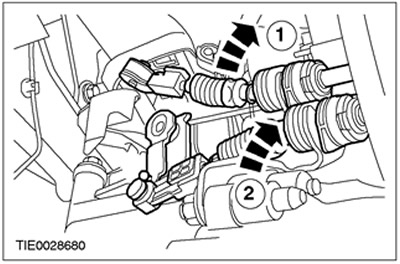

32. Отсоедините тросы переключения передач от кронштейна.
- 1. Высвободите опорный кронштейн, поворачивая его против часовой стрелки, и отсоедините трос переключения передач.
- 2. Высвободите опорный кронштейн, поворачивая его против часовой стрелки, и отсоедините трос выбора передач.
![](https://www.fordbook.ru/img/focus/5955.jpg)
Все автомобили
33. Опустите автомобиль.
34.
ПРЕДУПРЕЖДЕНИЕ: Вытекание тормозной жидкости. Не допускайте попадания тормозной жидкости на кожу и в глаза. При попадании тормозной жидкости на кожу или в глаза незамедлительно промойте пораженные участки водой.
ПРЕДОСТЕРЕЖЕНИЕ: При попадании тормозной жидкости на лакокрасочное покрытие незамедлительно промойте пораженные участки водой.
Отсоедините магистраль высокого давления от рабочего цилиндра сцепления.
- Снимите зажим.
- Извлеките магистраль высокого давления из кронштейна и привяжите ее.
![](https://www.fordbook.ru/img/focus/5956.jpg)

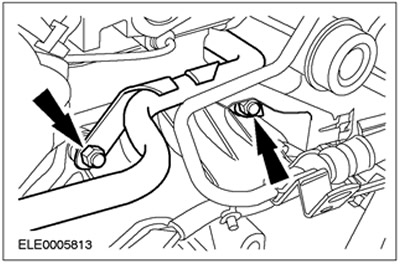

35. Отсоедините трубопровод охлаждающей жидкости от кронштейна.
- Снимите кронштейн разъема жгута электропроводки коробки передач.
- Закрепите трубопровод охлаждающей жидкости.
![](https://www.fordbook.ru/img/focus/5957.jpg)

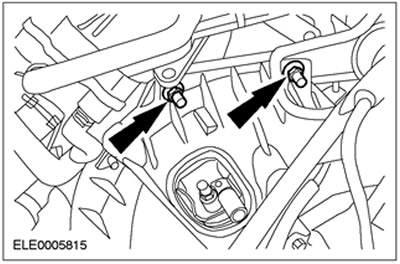

36. Выверните верхние болты фланца.
![](https://www.fordbook.ru/img/focus/5958.jpg)

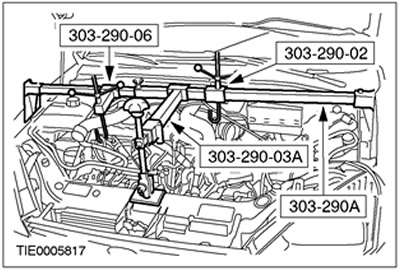

37. Подсоедините специальные инструменты.
![](https://www.fordbook.ru/img/focus/5959.jpg)

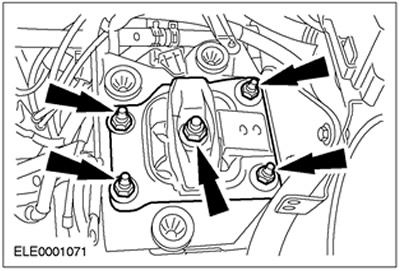

38. Отсоедините заднюю опору двигателя.
![](https://www.fordbook.ru/img/focus/5960.jpg)
39. Слегка опустите двигатель в сборе с коробкой передач, используя специальный инструмент 303-290A.

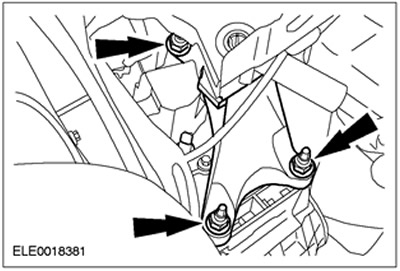

40. Снимите кронштейн задней опоры двигателя.
![](https://www.fordbook.ru/img/focus/5961.jpg)
41. Поднимите автомобиль.За дополнительной информацией обратитесь к Разделу 100-02.

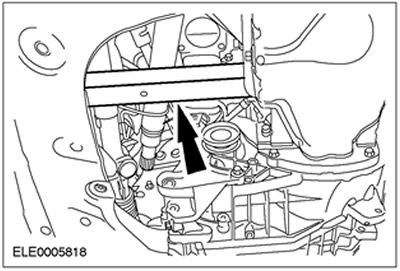

42. Сдвиньте двигатель в сборе с коробкой передач вперед и вставьте деревянный брусок длиной приблизительно 350 мм между двигателем и подрамником.
![](https://www.fordbook.ru/img/focus/5962.jpg)

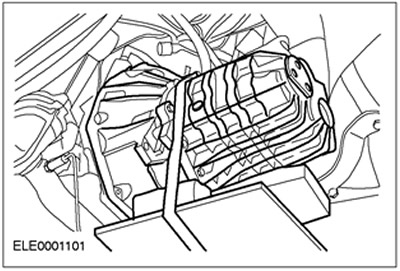

43. Установите домкрат для коробки передач под коробкой передач и закрепите коробку передач, используя деревянные бруски и фиксирующий хомут.
![](https://www.fordbook.ru/img/focus/5963.jpg)
44. Выверните нижние болты фланца.
![](https://www.fordbook.ru/img/focus/5964.jpg)

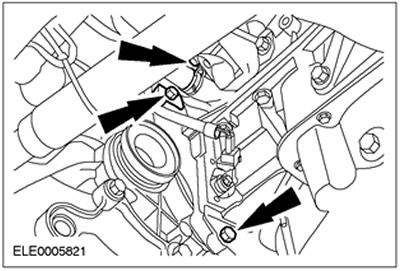

45. Выверните нижние болты фланца.
![](https://www.fordbook.ru/img/focus/5965.jpg)
46. Отсоедините коробку передач от двигателя и опустите, используя домкрат для коробки передач.
![](https://www.fordbook.ru/img/focus/5966.jpg)
