Наименование | Спецификация |
Герметик | ESDM-1G220-A |
Герметик | WSK-M2G348-A5 |
Разборка

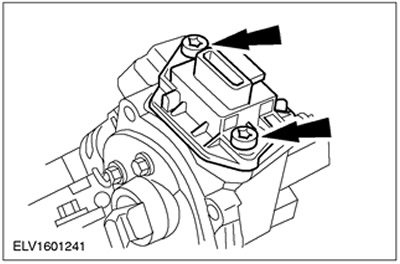

1. Снимите переключатель фонарей заднего хода.
![](https://www.fordbook.ru/img/focus/6001.jpg)

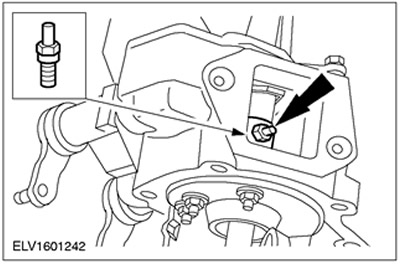

2. Снимите штифт включения фонарей заднего хода. Отбракуйте болт за ненадобностью.
![](https://www.fordbook.ru/img/focus/6002.jpg)

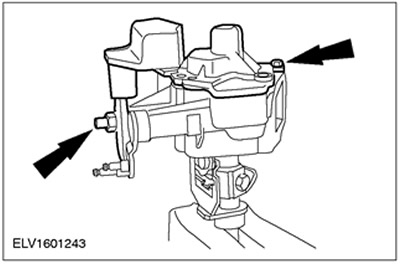

3. Снимите рычаг переключения передач и крышку внутреннего механизма выбора передач.
![](https://www.fordbook.ru/img/focus/6003.jpg)

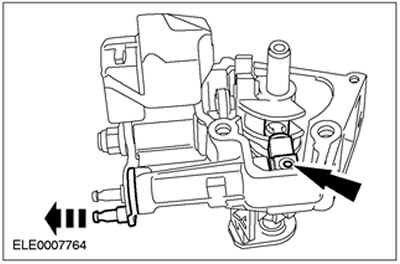

4.
ПРИМЕЧАНИЕ: Болт устанавливается на стопорящем компаунде.
Отпустите болт и снимите направляющую вала рычагов переключения и выбора
- Нагрейте болт приблизительно до 60 - 80°C, используя термофен, и выверните его.
![](https://www.fordbook.ru/img/focus/6004.jpg)

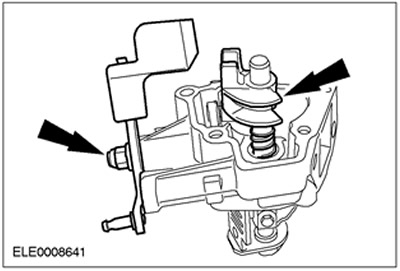

5. Снимите блок выбора передач и пружину. Снимите рычаг переключения.
![](https://www.fordbook.ru/img/focus/6005.jpg)

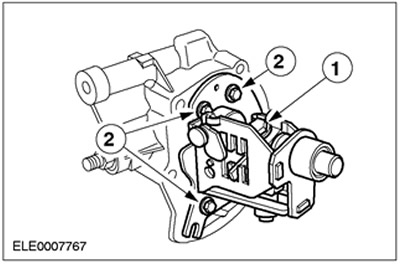

6. Извлеките кулису выбора передач и вал выбора передач из картера механизма выбора передач.
- 1. Выверните болт.
- 2. Снимите кулису выбора передач вместе с валом выбора передач.
- Снимите пружину.
![](https://www.fordbook.ru/img/focus/6006.jpg)

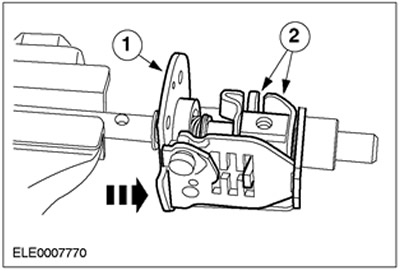

7. Снимите вал выбора передач.
- 1. Снимите кулису выбора передач с вала выбора передач.
- 2. Снимите палец выбора передач и кронштейн.
![](https://www.fordbook.ru/img/focus/6007.jpg)
8. Снимите стопорное кольцо и шайбу с вала выбора передач.
![](https://www.fordbook.ru/img/focus/6008.jpg)

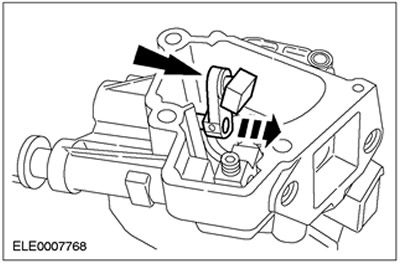

9. Снимите вал рычага переключения передач.
![](https://www.fordbook.ru/img/focus/6009.jpg)

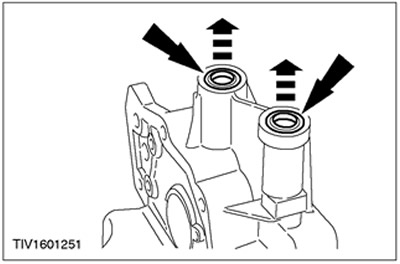

10. Снимите масляные уплотнения.
![](https://www.fordbook.ru/img/focus/6010.jpg)

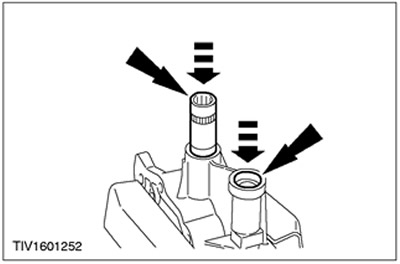

11. Сдвиньте оба игольчатых роликовых подшипника вала рычага переключения передач внутрь. Используйте подходящую торцевую головку. Затем снимите подшипники.
![](https://www.fordbook.ru/img/focus/6011.jpg)
Сборка

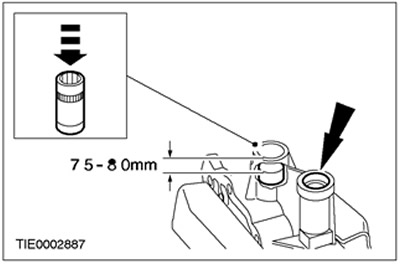

1. Сдвиньте верхний игольчатый роликовый подшипник вала рычага переключения передач. Используйте подходящую торцевую головку.
![](https://www.fordbook.ru/img/focus/6012.jpg)

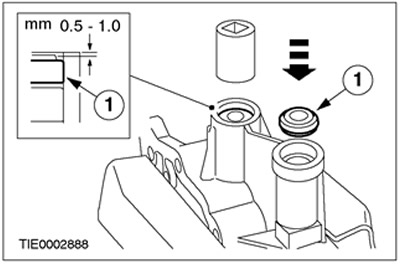

2. Установите масляные уплотнения. Нанесите на масляное уплотнениегерметик.
- 1. Вдвиньте масляное уплотнение до упора. Используйте подходящую торцевую головку.
ПРИМЕЧАНИЕ: Глубина установки
- 2. Установите масляное уплотнение.
![](https://www.fordbook.ru/img/focus/6013.jpg)

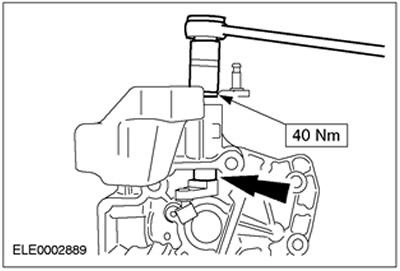

3. Установите нижний игольчатый роликовый подшипник вала рычага переключения передач вместе с валом рычага переключения передач.
![](https://www.fordbook.ru/img/focus/6014.jpg)

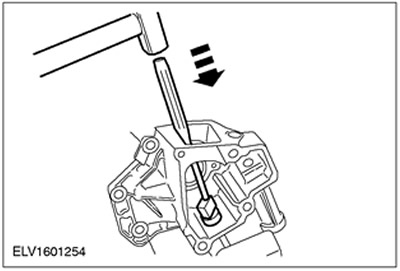

4. Путем легкого постукивания отрегулируйте осевой зазор вала рычага переключения передач до величины 0.3 ± 0.1 мм.
![](https://www.fordbook.ru/img/focus/6015.jpg)

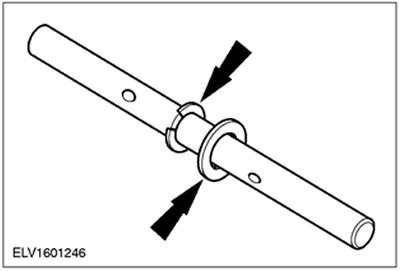

5. Установите стопорное кольцо и шайбу на вал выбора передач.
![](https://www.fordbook.ru/img/focus/6016.jpg)

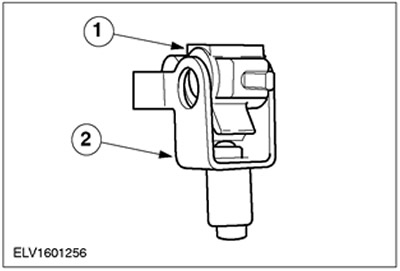

6. Соберите палец выбора передач и кронштейн, вставьте в кулису выбора передач.
- 1. Палец выбора передач
- 2. Кронштейн пальца выбора передач
![](https://www.fordbook.ru/img/focus/6017.jpg)

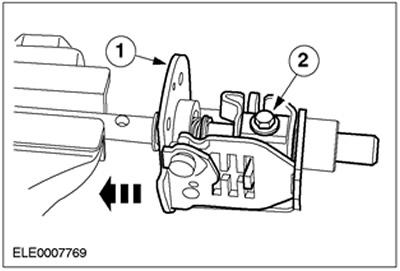

7.
ПРИМЕЧАНИЕ: Установите новый болт и слегка затяните его.
Установите вал выбора передач и болт.
- 1. Установите кулису выбора передач на вал выбора передач.
- 2. Установите болт и слегка затяните его.
![](https://www.fordbook.ru/img/focus/6018.jpg)

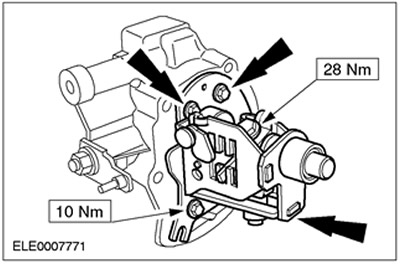

8. Установите кулису выбора передач и вал выбора передач в картер механизма выбора передач и затяните болт.
- Проверьте осевой зазор вала выбора передач.
![](https://www.fordbook.ru/img/focus/6019.jpg)

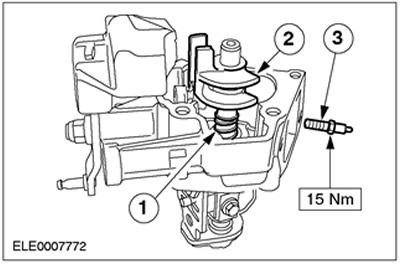

9.
ПРИМЕЧАНИЕ: Установите новый штифт включения фонарей заднего хода.
Установите блок выбора передач и пружину.
- Установите новый штифт включения фонарей заднего хода.
![](https://www.fordbook.ru/img/focus/6020.jpg)

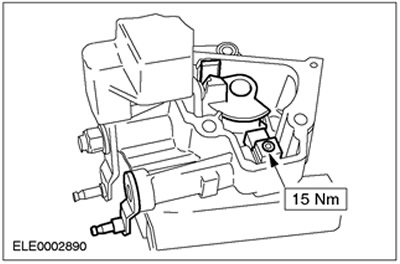

10. Установите вал рычага выбора передач и шариковый подшипник.
![](https://www.fordbook.ru/img/focus/6021.jpg)

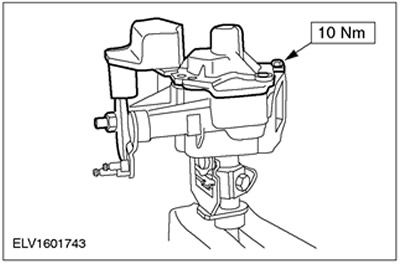

11. Установите крышку внутреннего механизма переключения передач. Используйте герметик.
![](https://www.fordbook.ru/img/focus/6022.jpg)

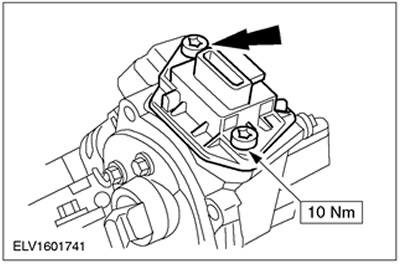

12. Установите переключатель фонарей заднего хода.
![](https://www.fordbook.ru/img/focus/6023.jpg)
