Специальный инструмент
![]() | Приспособление для установки подшипника ведущей шестерни 205-068 (15-042) |
![]() | Съемник подшипника (основной инструмент) 205-295 (15-050А) |
![]() | Съемник подшипника/шестерни 205-310 (15-091) |
![]() | Цанга для 205-095 308-197 (16-062) |
Наименование | Спецификация |
Трансмиссионная жидкость для механической коробки передач | WSD-M2C200-C |
Разборка

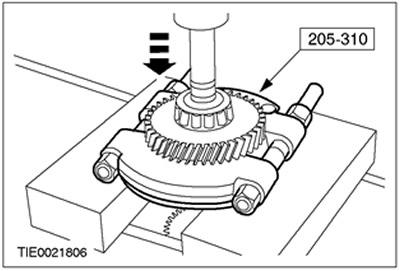

1. Используя специальный инструмент, снимите роликовый подшипник картера коробки передач в блоке с ведущим мостом.
![](https://www.fordbook.ru/img/focus/6072.jpg)

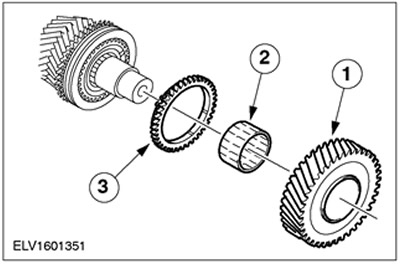

2. Снимите шестерню передачи заднего хода.
- 1. Снимите шестерню передачи заднего хода.
- 2. Снимите игольчатый роликовый подшипник.
- 3. Снимите кольцо синхронизатора.
![](https://www.fordbook.ru/img/focus/6073.jpg)
3.
ПРИМЕЧАНИЕ: Если переключение передач затруднено, аккуратно снимите ступицу синхронизатора и шестерню пятой передачи.
Снимите шестерню пятой передачи и ступицу синхронизатора передачи заднего хода.

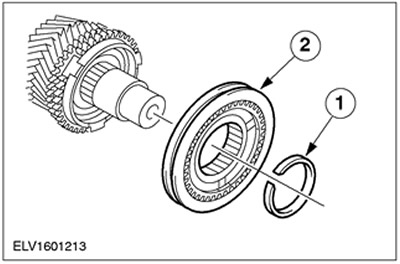

- 1. Снимите стопорное кольцо.
- 2. Снимите ступицу синхронизатора в сборе.
![](https://www.fordbook.ru/img/focus/6074.jpg)

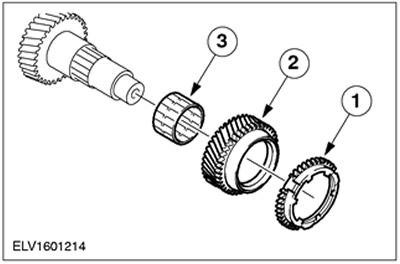

4. Снимите шестерню пятой передачи.
- 1. Снимите кольцо синхронизатора.
- 2. Снимите шестерню пятой передачи.
- 3. Снимите игольчатый роликовый подшипник.
![](https://www.fordbook.ru/img/focus/6075.jpg)
5.
ПРИМЕЧАНИЕ: Используйте специальный инструмент таким образом, чтобы плоская сторона была обращена вверх.

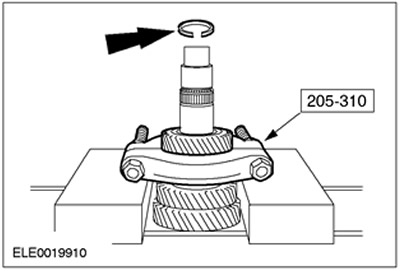

Используя специальный инструмент, снимите шестерню четвертой передачи.
- Снимите стопорное кольцо.
![](https://www.fordbook.ru/img/focus/6076.jpg)
6.
ПРИМЕЧАНИЕ: Используйте специальный инструмент таким образом, чтобы плоская сторона была обращена вверх.

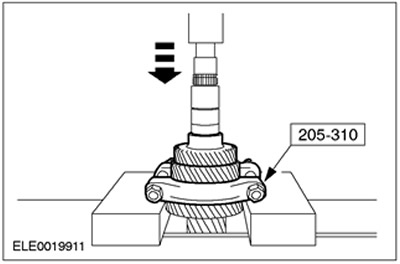

Используя специальный инструмент, снимите шестерню второй и третьей передачи.
![](https://www.fordbook.ru/img/focus/6077.jpg)
7.
ПРЕДОСТЕРЕЖЕНИЕ: Будьте чрезвычайно осторожны при обращении с внутренним кольцом синхронизатора и коническим кольцом синхронизатора.
Снимите шестерню второй передачи.
- 1. Снимите игольчатый роликовый подшипник.
- 2. Снимите шестерню второй передачи.
- 3. Снимите внутреннее кольцо синхронизатора.
- 4. Снимите коническое кольцо синхронизатора.
- 5. Снимите наружное кольцо синхронизатора.
![](https://www.fordbook.ru/img/focus/6078.jpg)

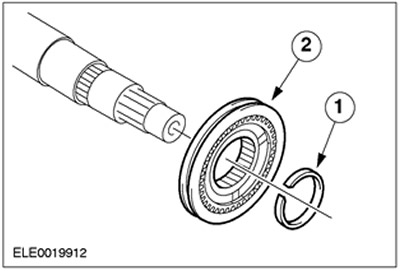

8. Снимите ступицу синхронизатора первой и второй передачи в сборе.
- 1. Снимите стопорное кольцо.
- 2. Снимите ступицу синхронизатора в сборе.
![](https://www.fordbook.ru/img/focus/6079.jpg)
9.
ПРЕДОСТЕРЕЖЕНИЕ: Будьте чрезвычайно осторожны при обращении с внутренним кольцом синхронизатора и коническим кольцом синхронизатора.

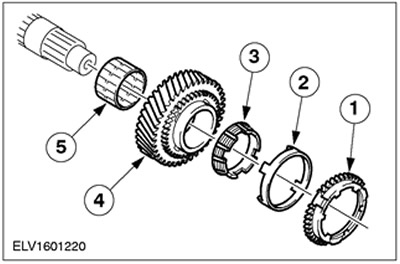

Снимите шестерню первой передачи.
- 1. Снимите наружное кольцо синхронизатора.
- 2. Снимите внутреннее кольцо синхронизатора.
- 3. Снимите коническое кольцо синхронизатора.
- 4. Снимите шестерню первой передачи.
- 5. Снимите игольчатый роликовый подшипник.
![](https://www.fordbook.ru/img/focus/6080.jpg)
10.
ПРИМЕЧАНИЕ: Следует снимать только в том случае, если должен быть установлен новый подшипник.

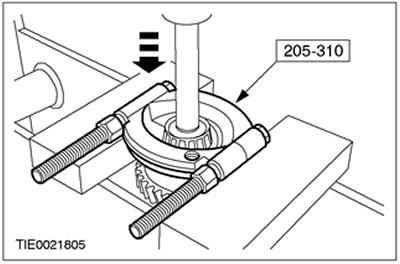

Используя специальный инструмент, снимите роликовый подшипник корпуса муфты.
![](https://www.fordbook.ru/img/focus/6081.jpg)
11.
ПРЕДОСТЕРЕЖЕНИЕ: Соблюдайте осторожность при снятии муфты синхронизатора со ступицы синхронизатора. Стопорные шарики подпружинены.
ПРИМЕЧАНИЕ: Отметьте положение установки муфты синхронизатора.

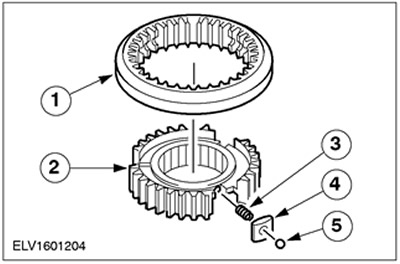

Разберите ступицу синхронизатора в сборе.
- 1. Снимите муфту синхронизатора.
- 2. Снимите ступицу синхронизатора.
- 3. Снимите пружины сжатия.
- 4. Снимите сухари.
- 5. Снимите стопорные шарики.
![](https://www.fordbook.ru/img/focus/6082.jpg)
Сборка
1.
ПРЕДОСТЕРЕЖЕНИЕ: Будьте чрезвычайно осторожны при обращении с внутренним кольцом синхронизатора и коническим кольцом синхронизатора. Перед установкой опустите кольца синхронизатора в трансмиссионную жидкость.
ПРИМЕЧАНИЕ: Не смазывайте роликовые подшипники.
Перед сборкой очистите и полностью проверьте все части и смажьте все движущиеся детали трансмиссионной жидкостью.
2.
ПРЕДОСТЕРЕЖЕНИЕ: Будьте чрезвычайно осторожны при обращении с внутренним кольцом синхронизатора и коническим кольцом синхронизатора.

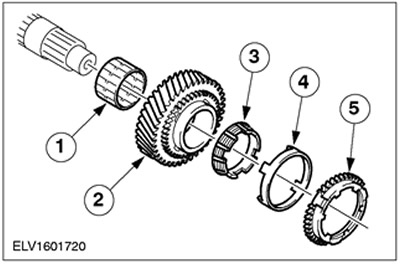

Установите шестерню первой передачи.
- 1. Установите игольчатый роликовый подшипник.
- 2. Установите шестерню первой передачи.
- 3. Установите внутреннее кольцо синхронизатора.
- 4. Установите коническое кольцо синхронизатора.
- 5. Установите наружное кольцо синхронизатора.
![](https://www.fordbook.ru/img/focus/6083.jpg)
3.
ПРИМЕЧАНИЕ: Обратите внимание на маркировку.

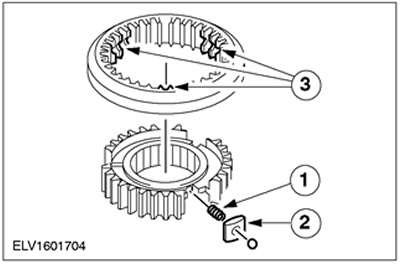

Соберите ступицу синхронизатора.
- 1. Установите пружины сжатия.
- 2. Установите сухари и стопорные шарики в ступицу синхронизатора, преодолевая усилие пружины.
- 3. Установите пружинное кольцо и зафиксируйте его.
![](https://www.fordbook.ru/img/focus/6084.jpg)
4.
ПРИМЕЧАНИЕ: Установите ступицу синхронизатора таким образом, чтобы большой выступ был обращен наружу (к шестерне второй передачи).

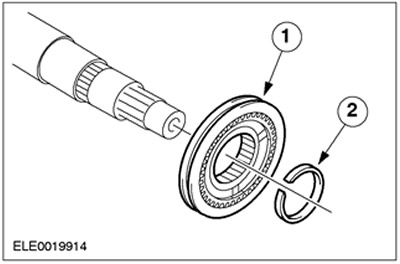

Установите ступицу синхронизатора первой и второй передачи в сборе.
- 1. Установите ступицу синхронизатора в сборе.
- 2. Установите стопорное кольцо.
![](https://www.fordbook.ru/img/focus/6085.jpg)

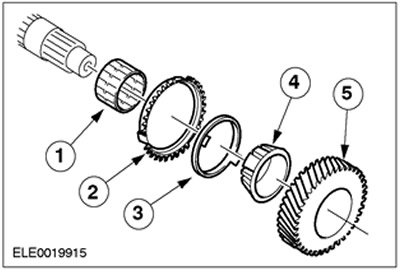

5. Установите шестерню второй передачи.
- 1. Установите игольчатый роликовый подшипник.
- 2. Установите наружное кольцо синхронизатора.
- 3. Установите коническое кольцо синхронизатора.
- 4. Установите внутреннее кольцо синхронизатора.
- 5. Установите шестерню второй передачи.
![](https://www.fordbook.ru/img/focus/6086.jpg)

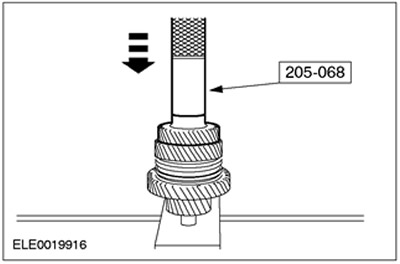

6. Используя специальный инструмент, установите шестерню третьей передачи.
![](https://www.fordbook.ru/img/focus/6087.jpg)
7.
ПРИМЕЧАНИЕ: Установите новое стопорное кольцо.

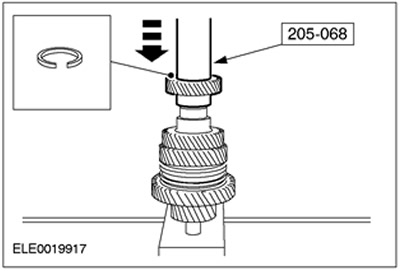

Используя специальный инструмент, установите шестерню четвертой передачи.
![](https://www.fordbook.ru/img/focus/6088.jpg)

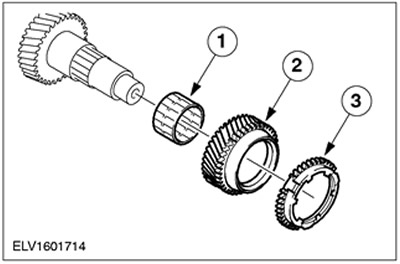

8. Установите шестерню пятой передачи.
- 1. Установите игольчатый роликовый подшипник.
- 2. Установите шестерню пятой передачи.
- 3. Установите кольцо синхронизатора.
![](https://www.fordbook.ru/img/focus/6089.jpg)
9.

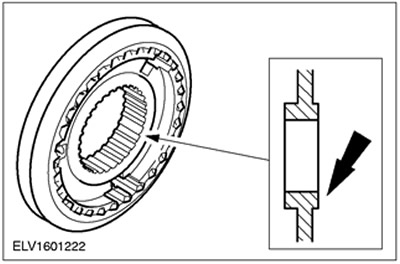

ПРИМЕЧАНИЕ: Установите ступицу синхронизатора таким образом, чтобы малый выступ и кольцевая канавка были обращены наружу.
Положение установки ступицы синхронизатора передачи заднего хода и пятой передачи.
![](https://www.fordbook.ru/img/focus/6090.jpg)
10.
ПРИМЕЧАНИЕ: Установите ступицу синхронизатора таким образом, чтобы малый выступ и кольцевая канавка были обращены наружу.

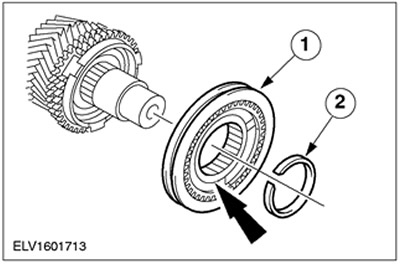

Установите синхронизатор пятой передачи и передачи заднего хода в сборе.
- 1. Установите ступицу синхронизатора.
- 2. Установите новое пружинное кольцо.
![](https://www.fordbook.ru/img/focus/6091.jpg)

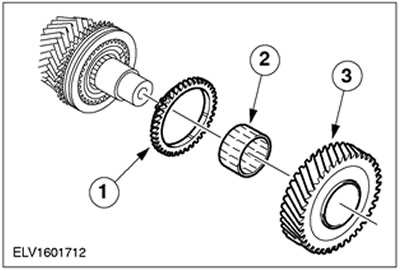

11. Установите шестерню передачи заднего хода.
- 1. Установите кольцо синхронизатора.
- 2. Установите игольчатый роликовый подшипник.
- 3. Установите шестерню передачи заднего хода.
![](https://www.fordbook.ru/img/focus/6092.jpg)
12. Используя подходящий кусок трубы, установите роликовый подшипник картера коробки передач в блоке с ведущим мостом.
![](https://www.fordbook.ru/img/focus/6093.jpg)

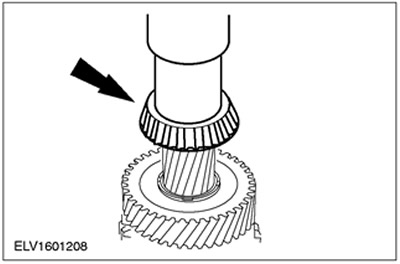

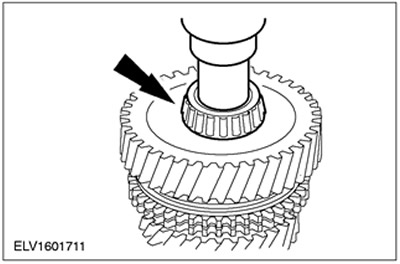

13. Используя подходящий кусок трубы, установите новый роликовый подшипник картера сцепления.
![](https://www.fordbook.ru/img/focus/6094.jpg)
