Оглавление: Снятие ↳ Установка ↳
Специальный инструмент
 | Торцевой ключ для болтов крепления головки цилиндров 303-392 (21-167) |
 | Приспособление для снятия/ установки хомутов шлангов 303-397 (24-003) |
Общее оборудование: Шпатель.
| Наименование | Спецификация |
| Средство для удаления герметика | WSK-M2G348-A4 |
| Моторное масло | WSS-M2C912-A1 |
Снятие
1. Отсоедините аккумулятор. За дополнительной информацией обратитесь к Разделу 414-01.
2. Сбросьте давление в топливной системе. За дополнительной информацией обратитесь к Разделу 310-00A.
3.
ПРЕДУПРЕЖДЕНИЕ: Во избежание ошпаривания перед открыванием контура охлаждения закройте крышку заливной горловины расширительного бачка системы охлаждения куском толстой ткани. Неследование этому указанию может привести к травматическим последствиям.
Сбросьте давление в системе охлаждения.
4. Поднимите и подоприте автомобиль. За дополнительной информацией обратитесь к Разделу 100-02.
5. Слейте охлаждающую жидкость из радиатора.
- Дайте охлаждающей жидкости стечь в подходящую емкость.
- После слива охлаждающей жидкости установите сливную пробку радиатора.

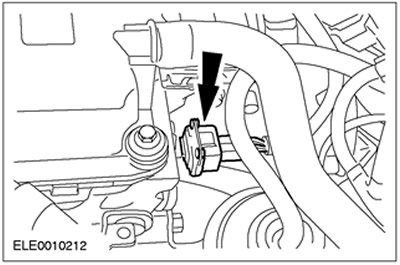

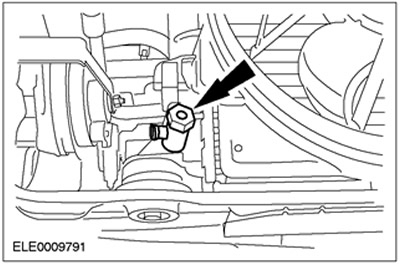

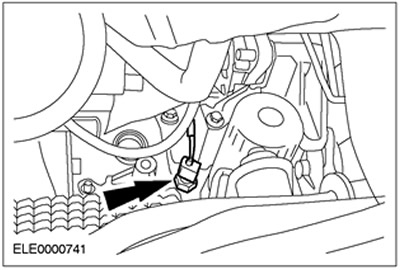

6. Рассоедините электрический разъем реле давления масла.

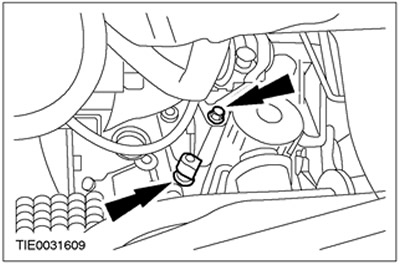

7. Выверните нижний болт крепления впускного коллектора.
8. Снимите ремень привода аксессуаров. За дополнительной информацией обратитесь к Разделу 303-05.
9. Опустите автомобиль.
10. Снимите воздушный фильтр. За дополнительной информацией обратитесь к Разделу 303-12.
11. Отсоедините трубопровод вакуумного усилителя тормозов от впускного коллектора. Отпустите быстродействующую муфту и отсоедините трубопровод вакуумного усилителя тормозов.

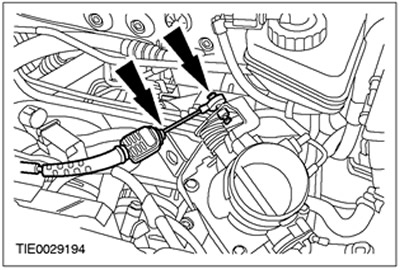

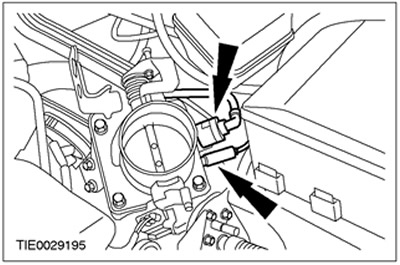

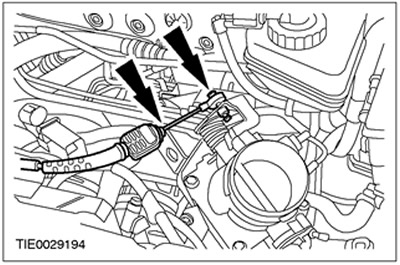

12. Отсоедините трос акселератора от корпуса дроссельной заслонки.
13. Отсоедините вакуумные шланги от впускного коллектора.

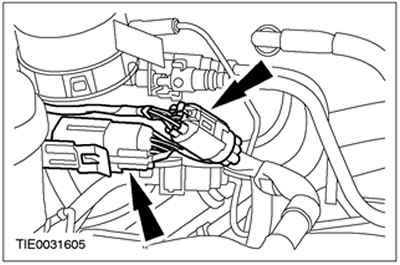

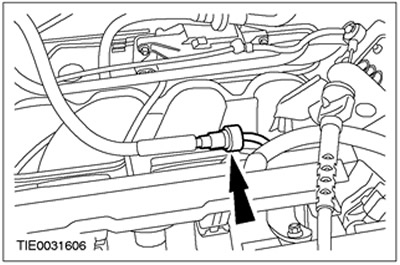

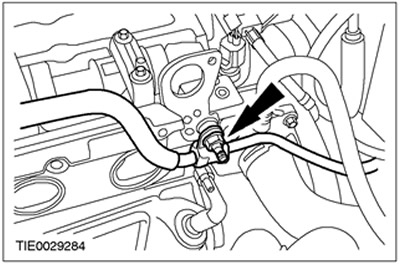

14. Рассоедините штекерные разъемы жгута электропроводки топливных форсунок.
15. Рассоедините штекерный разъем датчика положения распределительного вала.
16.
ПРЕДУПРЕЖДЕНИЕ: Вытекание топлива. Соблюдайте меры предосторожности по обращению с топливом.

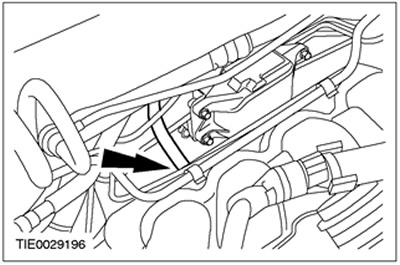

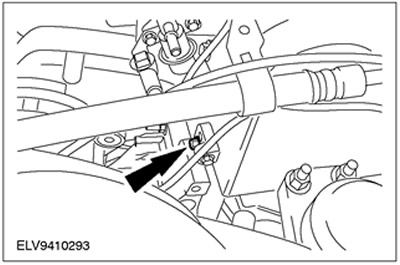

Отсоедините топливопроводы.

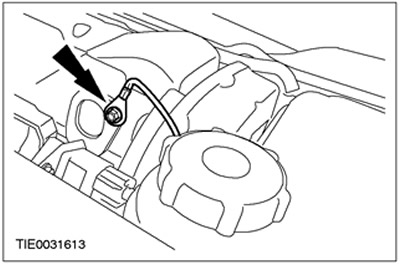

17. Отсоедините кабель заземления от проушины подъема.
18. Снимите выпускной коллектор. За дополнительной информацией обратитесь к главе Выпускной коллектор имеющейся в этом разделе.

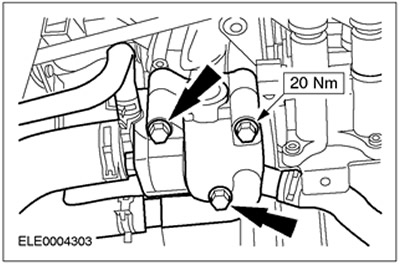

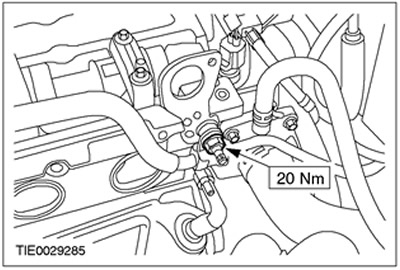

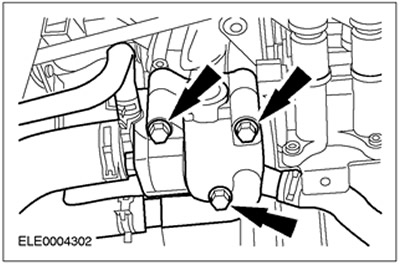

19. Отсоедините корпус термостата.

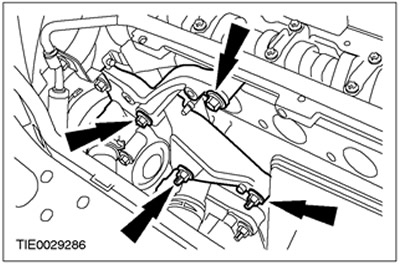

20. Отсоедините кронштейн трубопровода усилителя рулевого управления от головки цилиндров.

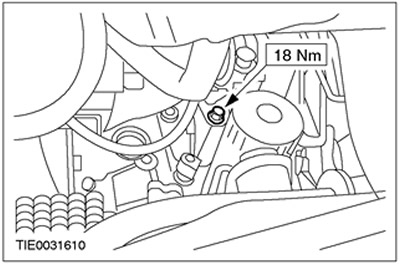

21. Отсоедините кронштейн насоса усилителя рулевого управления от головки цилиндров и блока цилиндров.

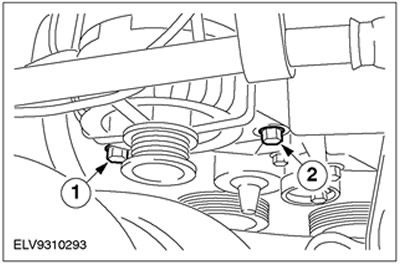

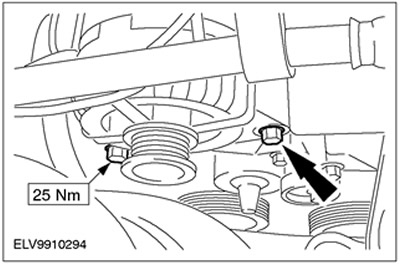

22. Отсоедините генератор.
- 1.Отпустите болт.
- 2.Выверните болт.

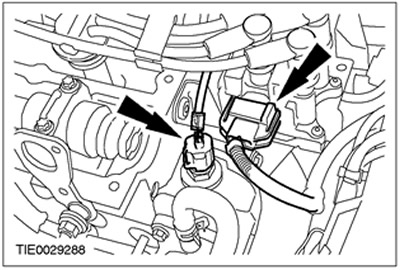

23. Отсоедините жгут электропроводки от катушки электронного зажигания (EI) и от датчика температуры охлаждающей жидкости двигателя (ECT).
24. Выверните верхний болт кронштейна генератора.
25. Снимите распределительные валы.
26.
ПРЕДОСТЕРЕЖЕНИЕ: Болты крепления головки цилиндра можно использовать только дважды; отметьте болты, чтобы указать на то, что они были использованы.
ПРЕДОСТЕРЕЖЕНИЕ: Головку цилиндров следует охладить до наружной температуры.

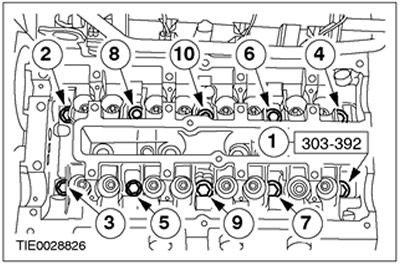

ПРИМЕЧАНИЕ: Равномерно отпустите болты крепления головки цилиндра, работая в указанной последовательности.
Выверните болты головки цилиндров.
27. Снимите головку цилиндров.
Установка
1. Удалите остатки прокладки, используя средство для удаления герметика ишпатель. Тщательно очистите резьбовые отверстия под болты головки цилиндров.
2. Проверьте головку цилиндров на наличие деформации. За дополнительной информацией обратитесь к Разделу 303-00.

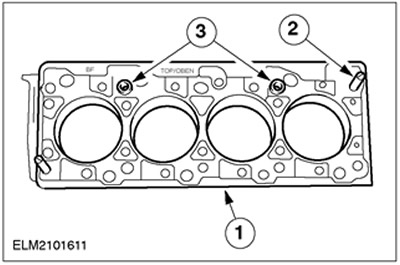

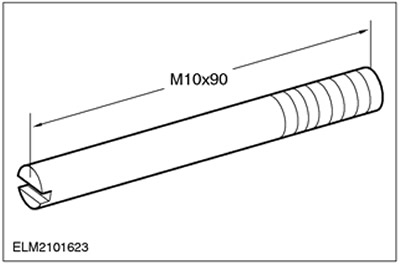

3. Изготовьте две направляющие шпильки, как показано на рисунке.
4.
ПРИМЕЧАНИЕ: Установите новую прокладку головки цилиндров.
Установите прокладку головки цилиндров.
- 1.Установите прокладку головки цилиндров.
- 2.Вставьте изготовленные направляющие шпильки.
- 3.Проверьте правильность установки направляющих шпилек.
5. Установите головку цилиндров.
6.
ПРЕДОСТЕРЕЖЕНИЕ: Не перезатягивайте болты головки цилиндров.

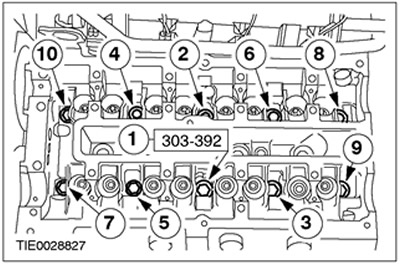

Затяните болты крепления головки цилиндров, работая в три стадии в указанной последовательности.
- Стадия 1: 20 Нм
- Стадия 2: 40 Нм
- Стадия 3: 90 градусов
7.
ПРИМЕЧАНИЕ: Перед установкой толкателей клапана нанесите на них чистое моторное масло.
Установите толкатели клапанов.
8. Установите распределительные валы.
9. Опустите автомобиль.
10. Подсоедините кронштейн насоса усилителя рулевого управления к головке цилиндров и блоку цилиндров.

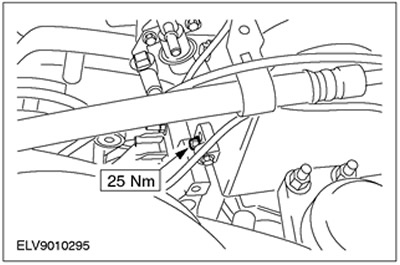

11. Установите болт кронштейна генератора.
12. Подсоедините жгут электропроводки к катушке электронного зажигания (EI) и датчику температуры охлаждающей жидкости двигателя (ECT).
13. Подсоедините генератор.
14. Подсоедините кронштейн трубопровода усилителя рулевого управления к головке цилиндров.
15.
ПРИМЕЧАНИЕ: Установите новую прокладку корпуса термостата.
Установите корпус термостата.

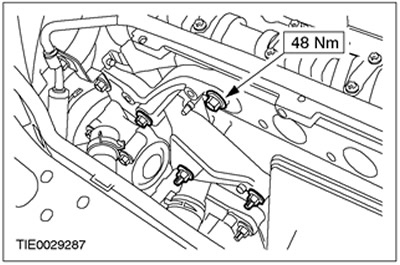

16. Подсоедините топливопроводы.
17. Состыкуйте штекерный разъем датчика положения распределительного вала (CMP).
18. Состыкуйте штекерные разъемы жгута электропроводки топливных форсунок.
19. Подсоедините трос акселератора и трос управления скоростью (при наличии) к корпусу дроссельной заслонки.
20. Подсоедините вакуумные шланги к впускному коллектору.
21. Подсоедините трубопровод вакуумного усилителя тормозов к впускному коллектору.
22. Установите выпускной коллектор. За дополнительной информацией обратитесь к главе Выпускной коллектор имеющейся в этом разделе.
23. Установите нижний болт крепления впускного коллектора.
24. Состыкуйте штекерный разъем реле давления масла.
25.
ПРИМЕЧАНИЕ: Установите новый масляный фильтр.
Слейте моторное масло.
26. Опустите автомобиль.
27. Установите воздушный фильтр. За дополнительной информацией обратитесь к Разделу 303-12.
28. Залейте в двигатель моторное масло.
29. Залейте охлаждающую жидкость в систему охлаждения и удалите из системы воздух. За дополнительной информацией обратитесь к Разделу 303-03.
