Снятие
1. Снимите ремень газораспределительного механизма.

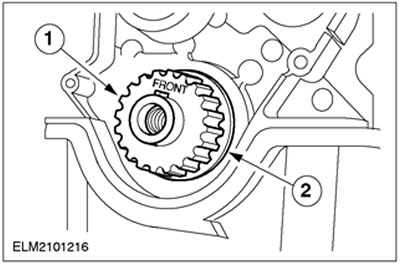

2. Снимите шкив с коленчатого вала.
- 1.Снимите шкив с коленчатого вала.
- 2.Снимите упорную шайбу.
![](https://www.fordbook.ru/img/focus/3135.jpg)

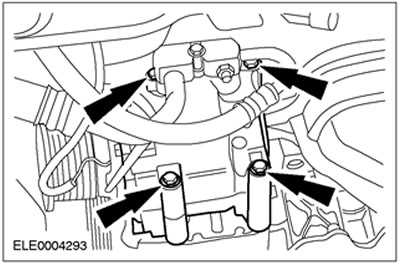

3. Отсоедините компрессор системы воздушного кондиционирования (A/C) от кронштейна и закрепите его на поперечине радиатора.
![](https://www.fordbook.ru/img/focus/3136.jpg)

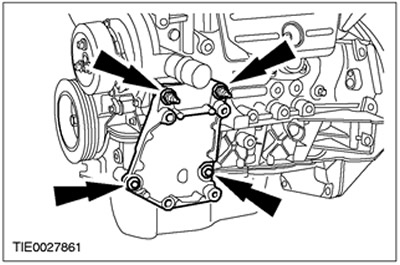

4. Снимите кронштейн компрессора A/C (для наглядности двигатель показан снятым).
![](https://www.fordbook.ru/img/focus/3137.jpg)
5. Снимите кронштейн промежуточной опоры промежуточного вала.
![](https://www.fordbook.ru/img/focus/3138.jpg)
6. Снимите масляный картер. За дополнительной информацией обратитесь к главе Масляный картер имеющейся в этом разделе.
7.
ПРЕДОСТЕРЕЖЕНИЕ: Чтобы облегчить последующую установку, отметьте расположение всех дистанционных регулировочных прокладок, установленных между коробкой передач в блоке с ведущим мостом и нижним картером. При установке масляного насоса дистанционные регулировочные прокладки следует установить на их исходные места.

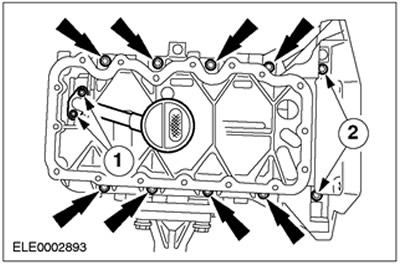

Снимите нижний картер (для наглядности двигатель показан снятым).
- 1.Снимите маслозаборную трубку.
- 2.Выверните болты крепления нижнего картера.
- Отбракуйте прокладку за ее дальнейшей ненадобностью.
![](https://www.fordbook.ru/img/focus/3139.jpg)

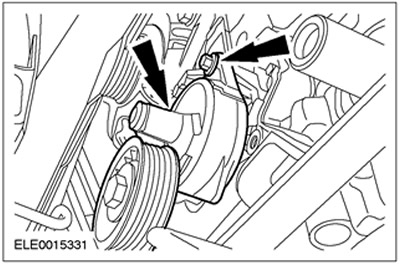

8. Снимите натяжитель ремня привода аксессуаров.
![](https://www.fordbook.ru/img/focus/3140.jpg)

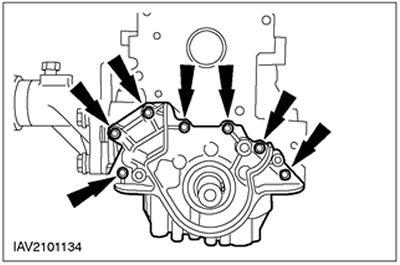

9. Снимите масляный насос (для наглядности двигатель показан снятым). Отбракуйте прокладку за ненадобностью.
![](https://www.fordbook.ru/img/focus/3141.jpg)
Установка
1.
ПРИМЕЧАНИЕ: Установите новую прокладку масляного насоса.
ПРИМЕЧАНИЕ: На этой стадии не затягивайте полностью болты крепления масляного насоса.
Установите масляный насос (для наглядности двигатель показан снятым).
![](https://www.fordbook.ru/img/focus/3142.jpg)
2. Выверьте положение масляного насоса с обеих сторон таким образом, чтобы сопрягаемая поверхность располагалась на 0.3 мм - 0.8 мм выше нижнего края блока цилиндров.
![](https://www.fordbook.ru/img/focus/3143.jpg)
3. Затяните болты крепления масляного насоса (для наглядности двигатель показан снятым).
![](https://www.fordbook.ru/img/focus/3144.jpg)

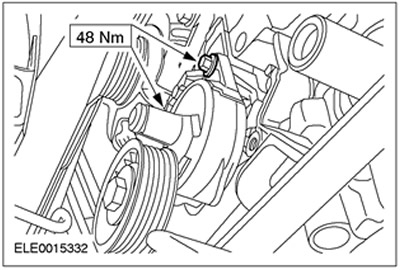

4. Установите натяжитель ремня привода аксессуаров.
![](https://www.fordbook.ru/img/focus/3145.jpg)
5.
ПРЕДОСТЕРЕЖЕНИЕ: Удостоверьтесь в том, что все дистанционные регулировочные прокладки, устанавливаемые между коробкой передач в блоке с ведущим мостом и нижним картером, установлены в их исходное положение.
ПРИМЕЧАНИЕ: Сначала затяните болты на коробке передач в блоке с ведущим мостом.
ПРИМЕЧАНИЕ: Установите новую прокладку нижнего картера.

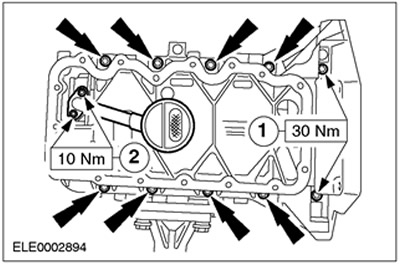

Установите нижний картер (для наглядности двигатель показан снятым).
- 1.Затяните болты.
- 2.Установите заборную трубку масляного насоса.
![](https://www.fordbook.ru/img/focus/3146.jpg)
6. Установите масляный картер. За дополнительной информацией обратитесь к главе Масляный картер имеющейся в этом разделе.

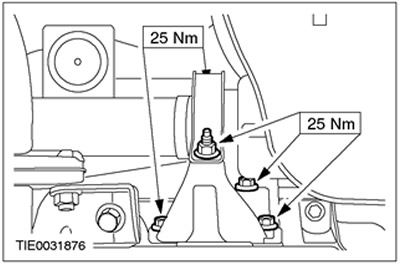

7. Установите кронштейн промежуточной опоры промежуточного вала.
![](https://www.fordbook.ru/img/focus/3147.jpg)
8. Установите кронштейн компрессора системы воздушного кондиционирования (A/C) (для наглядности двигатель показан снятым).
![](https://www.fordbook.ru/img/focus/3148.jpg)

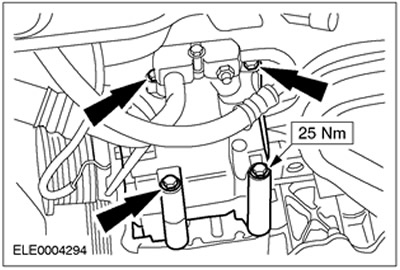

9. Подсоедините компрессор A/C к кронштейну.
![](https://www.fordbook.ru/img/focus/3149.jpg)

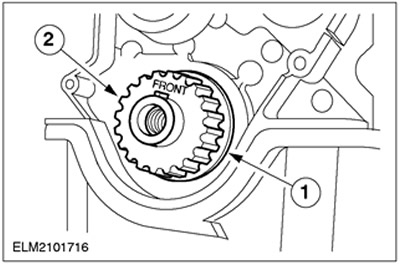

10. Установите шкив на коленчатый вал.
- 1.Установите упорную шайбу.
- 2.Установите шкив на коленчатый вал.
![](https://www.fordbook.ru/img/focus/3150.jpg)
11. Установите ремень газораспределительного механизма.
