Регулировка зазора воздушной заслонки
![](https://www.fordbook.ru/img/escort/1760.jpg)

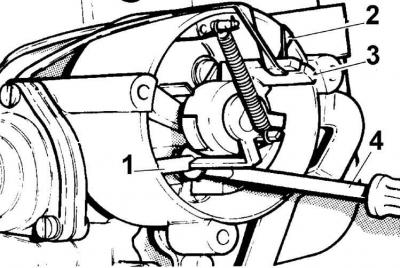

1 – шток мембраны; 2 – резинка, фиксирующая поводковый рычаг; 3 – отвертка; 4 – поводковый рычаг
Регулировку зазора воздушной заслонки необходимо производить после разборки карбюратора или в случае недостаточно эффективной работы двигателя.
1. Снять провод массы с аккумулятора и воздушный фильтр.
2. Отвинтить 3 винта крепления фланца, снять фланец и крышку пускового устройства.
3. Извлечь экранирующее кольцо.
4. Установить рычаг дроссельной заслонки в положение полного открытия.
5. Переместить поводковый рычаг пускового устройства вверх до полного закрытия воздушных заслонок и отпустить рычаг привода дроссельных заслонок.
6. Зафиксировать резинкой поводковый рычаг в верхнем положении.
7. Отверткой вдавить шток мембраны до упора.
![](https://www.fordbook.ru/img/escort/1761.jpg)

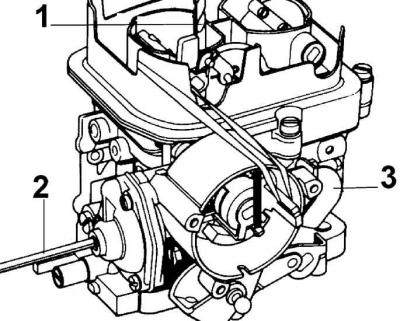

8. Измерить калиброванным стержнем (можно хвостовиком сверла) (1) зазор воздушной заслонки (2 – отвертка, 3 – рычаг привода дроссельной заслонки).
9. В случае несоответствия зазора требуемому значению снять защитный колпачок с регулировочного винта и, вращая отверткой регулировочный винт, установить требуемый зазор.
10. Установить защитный колпачок в крышку мембраны и снять резинку.
Регулировка зазора промежуточной ступени
![](https://www.fordbook.ru/img/escort/1762.jpg)

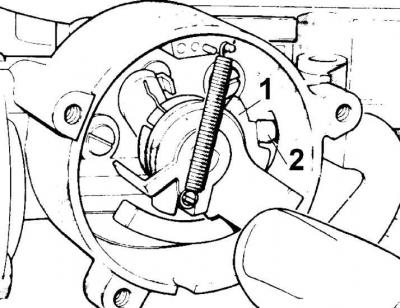

11. Незначительно повернуть рычаг привода дроссельной заслонки и, вращая ступенчатую шайбу (1), установить ее так, чтобы ее верхний край касался регулировочного винта (2).
12. Отпустить рычаг привода дроссельной заслонки, в результате чего происходит фиксация ступенчатой шайбы.
13. Измерить калиброванным стержнем (можно хвостовиком сверла) зазор воздушной заслонки.
![](https://www.fordbook.ru/img/escort/1763.jpg)

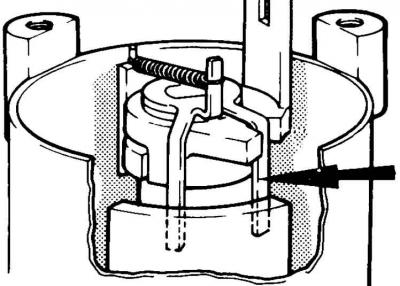

14. В случае несоответствия зазора требуемому значению подогнуть в одну или другую сторону язычок и установить требуемый зазор.
15. Установить экранирующее кольцо.
16. Установить крышку пускового устройства.
17. Установить воздушный фильтр и подключить провод массы к аккумулятору.
