Термовременной выключатель
Термовременной выключатель расположен под впускным коллектором на фланце воздушного канала второго цилиндра и управляет пусковой форсункой в зависимости от температуры двигателя.
Проверка термовременного выключателя производится на холодном двигателе без снятия выключателя.
Проверка
1. Снять электрический разъем с пусковой форсунки и вместо нее подключить контрольную лампочку на 12 вольт.
2. Снять с распределителя зажигания высоковольтный провод и подключить его к дополнительной свече зажигания, закрепленной на двигателе.
3. Включить стартер. При холодном двигателе контрольная лампа должна гореть до 8 секунд. В противном случае термовременной выключатель подлежит замене.

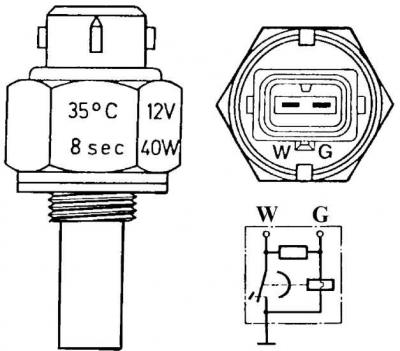

4. При необходимости можно снять термовременной выключатель с двигателя, отключив разъем и вывинтив выключатель, и проверить сопротивление между контактами. На одной из граней термовременного выключателя выбиты температура включения – 35°С и время включения – 8 секунд при -20°С.
5. Подключая к контактам омметр, проверить сопротивление (см. табл. Проверка сопротивления).
Проверка сопротивления
Температура | Величина сопротивления, Ом, между | ||
клеммой G и корпусом | клеммой W и корпусом | клеммами G и W | |
ниже 30° С | 25 – 50 | 0 | 25 – 40 |
выше 40° С | 50 – 80 | 100 – 160 | 50 – 80 |
