Подешавање положаја волана

Положај волана се може подесити ако се, када се возило креће праволинијски, окрене из средњег положаја до угла не већег од 30°. Ако је одступање од просечног положаја веће од 30°, волан се мора померити на осовини управљача тако да одступање буде мање од 30°, након чега се положај волана може подесити.

Напомена: Слике нису за аутомобиле FORD SCORPIO.

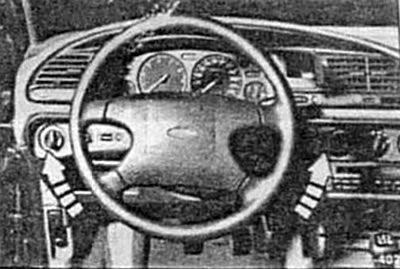

Проверите положај волана да бисте обавили пробну вожњу равним, равним путем. У праволинијском кретању, горњи део кракова волана треба да буде водораван. Ако је потребно, отклон кракова волана означите.

Подигните ауто на носаче.

Означите положај уградње левог и десног краја вучне шипке. Да бисте то урадили, повуците линију дуж оба дела фломастером.

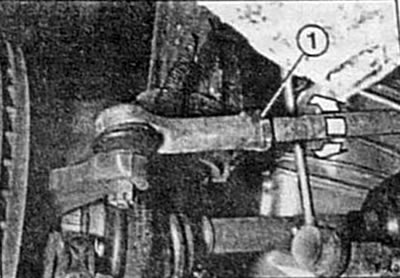

Отпустите контраматице "1" и спољне стезаљке које причвршћују мех. Окрените обе вучне шипке у истом правцу; приближно 30° за сваки степен нагиба волана. Када је волан нагнут у смеру казаљке на сату, обе вучне полуге, гледано са десне стране возила, треба да буду окренуте у смеру казаљке на сату. Када је волан нагнут у смеру супротном од казаљке на сату, обе вучне полуге, гледано са десне стране возила, треба да буду окренуте у смеру супротном од казаљке на сату.

Пажња. Обе вучне шипке морају бити окренуте у истом смеру и за исти број обртаја, у супротном ће доћи до поремећаја подешавања врха точка.

Пример

Отклон волана у смеру казаљке на сату је 3°.

1° отклона волана одговара 30° ротације шипке управљача.

Три степена отклона волана одговарају 3к30°=90° ротације управљача.

У овом случају, обе вучне шипке морају бити окренуте за 90° (1/4 окрета).

Затегните сигурносне матице које причвршћују крајеве вучне шипке на обртни момент од 65 Нм. Приликом затезања матица, држите крајеве вучне шипке кључем.

Осигурајте валовите поклопце шипке управљача новим стезаљкама.

Спусти ауто.

Извршите пробну вожњу и поново проверите положај волана. Ако је потребно, поновите поступак подешавања.

Пажња. Ако се током пробне вожње утврди да возило вуче улево или удесно, вучне шипке су можда окренуте у погрешном смеру или у различитим правцима. У том случају, одмах проверите параметре шасије у сервису и подесите прст точка.
