Пумпа серво управљача (дизел)

Повлачење

Одвојите жицу за уземљење (-) батерија.

Опрез: Искључивање батерије ће избрисати садржај електронских меморија, као што су кодови кварова мотора или радио кодови. Пре искључивања прочитајте и упутства у поглављу "Уклањање и постављање батерије".

Подигните предњи део аутомобила на козе.

Уклоните предњи део доњег поклопца моторног простора.

Поставите посуду испод пумпе серво управљача да испразните течност за пренос.

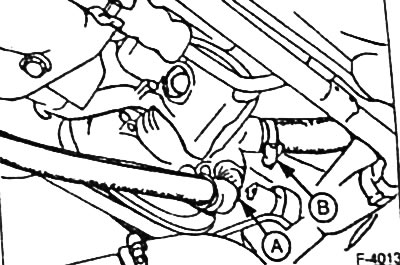

Отпустите причврсну стезаљку -Б-, уклоните повратно црево и испустите течност за пренос у одговарајућу посуду.

Одвојите потисни вод -А- од пумпе серво управљача.

Олабавите завртње који причвршћују ременицу клинастог ремена на пумпи, за шта се клинасти ремен сабија и држи да спречи окретање ременице.

Скините клинасти ремен види стр. 29.

Отпустите завртње ременице клинастог ремена и уклоните их.



Уклоните вијак за подешавање -А- и вијке за причвршћивање -Ц-.


Уклоните пумпу серво управљача.

Одврните ручицу за подешавање са пумпе.

Инсталација

Причврстите полугу за подешавање на пумпу и руком затегните причврсни вијак.

Причврстите пумпу и руком затегните вијак за подешавање и завртње за причвршћивање.

Причврстите ременицу клинастог ремена на пумпу и руком затегните монтажне завртње.

Повежите црево за поврат течности на компензациони резервоар на пумпу и причврстите га стезаљком.

Повежите испусни вод са пумпом и затегните вијак на 30 Нм.

Уградите и затегните клинасти каиш, види стр. 29.

Затегните завртње пумпе ременице клинастог ремена на 10 Нм.

Уклоните посуду за испуштање течности у мењачу.

Напуните експанзиони резервоар до ознаке МАКС новом, чистом течношћу за пренос без мехурића ваздуха.

Пажња: Да бисте избегли стварање мехурића ваздуха, полако сипајте течност за пренос.

Повежите жицу за уземљење (-) батерија.

Ако је доступно, подесите сат и унесите код да заштитите радио од ускраћености.

Уклоните ваздух из хидрауличног погона серво управљача, види следеће поглавље.
