Снятие и установка вентилятора системы охлаждения

            0

Двигатели ОНС и V6



Снятие



Снять верхний направляющий кожух вентилятора.

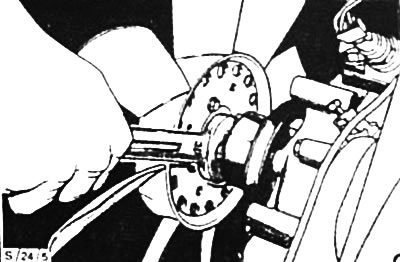

Изогнутым ключом на 32 мм или соответственно на 36 мм отвернуть крепление вентилятора к ступице насоса охлаждающей жидкости.

Внимание: Гайка крепления вентилятора имеет левую резьбу, поэтому должна отворачиваться вправо.

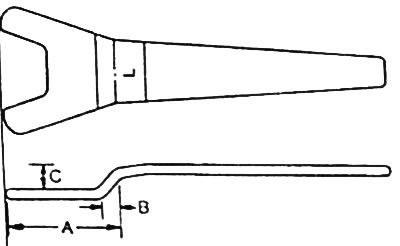

Подходящий гаечный ключ можно изготовить самостоятельно А = 50 мм, В = 10 мм, С = 10 мм.

При отпускании гайки клиновой ремень привода насоса охлаждающей жидкости сжать, чтобы зафиксировать ступицу и предотвратить ее проворачивание Если гайка сидит очень прочно, ударить по ключу подходящим молотком, чтобы отпустить гайку.

Вентилятор снять.

Если колесо вентилятора и вязкостную муфту необходимо разъединить, вывернуть 4 болта крепления и муфту вытащить.


Установка



Если разъединялись, вставить в колесо вентилятора вязкостную муфту и затянуть болты крепления моментом 9 Нм (у двигателя V6 - моментом 20 Нм).

Внимание: Для того чтобы избежать повреждения резьбы и муфты, ни в коем случае нельзя затягивать болты сильнее чем моментом 10 Нм (у двигателя V6 - моментом 23 Нм).


Привернуть вентилятор с муфтой к ступице насоса охлаждающей жидкости. При этом ступицу придерживать с помощью клинового ремня.

Установить верхний кожух вентилятора.

Двигатель DOHC



Снятие



Отсоединить провод массы (-) аккумуляторной батареи.

Внимание: При отключении аккумуляторной батареи стирается содержимое электронных запоминающих устройств, например, для кодов неисправностей двигателя или кода радио. Перед отключением прочитайте также указания из главы "Снятие и установка аккумуляторной батареи".


Автомобиль поставить на козлы.

Разъединить многоконтактный штекерный разъем электродвигателя вентилятора и удалить хомут крепления проводов.

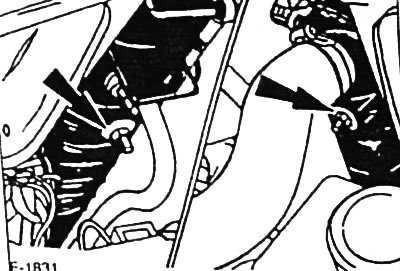

Отвернуть у радиатора гайки крепления -стрелки- воздуховода.

Воздуховод вверху отклонить от радиатора. приподнять, отпустить нижние зажимы и вместе с вентилятором снять движением вниз.


Установка



Завести воздуховод снизу. При этом нижние выступы воздуховода вставить в зажимы у радиатора.

Гайки крепления завернуть и затянуть моментом 10 Нм.

Соединить многоконтактный штекерный разъем электродвигателя вентилятора.

Подсоединить провод массы (-) аккумуляторной батареи.

Если имеются, настроить часы, а также ввести код зашиты радио от хищения.
