Коробка передач в блоке с ведущим мостом 2.0L - установка
Силовой агрегат. Автоматическая трансмиссия. Форд Фокус 1

Главная > Focus > Фокус 1 > Силовой агрегат > Автоматическая трансмиссия > Коробка передач в блоке с ведущим мостом 2.0L - установка
            0

Специальный инструмент


Опорная балка двигателя 303-290А (21-140)
Переходник для 303-290А (21-140) 303-290-01 (21-140-01)
Переходник для 303-290А (21-140) 303-290-02 (21-140-02)
Переходник для 303-290А (21-140) 303-290-03 (21-140-03)
Переходник для 303-290А (21-140) 303-290-08 (21-140-08)

Общее оборудование:
  • Фиксирующие хомуты
  • Домкрат для коробки передач

НаименованиеСпецификация
Трансмиссионная жидкость для автоматической коробки передачWSS-M2C202-B

Установка


1. ПРЕДОСТЕРЕЖЕНИЕ: На протяжении всей процедуры установки гидротрансформатор должен оставаться на правильной глубине установки.

ПРИМЕЧАНИЕ: Перед установкой каких-либо болтов коробки передач в блоке с ведущим мостом следует выверить положение шпилек гидротрансформатора относительно отверстий маховика.

ПРИМЕЧАНИЕ: Ступица гидротрансформатора должна быть полностью сцеплена с ведущей шестерней масляного насоса.

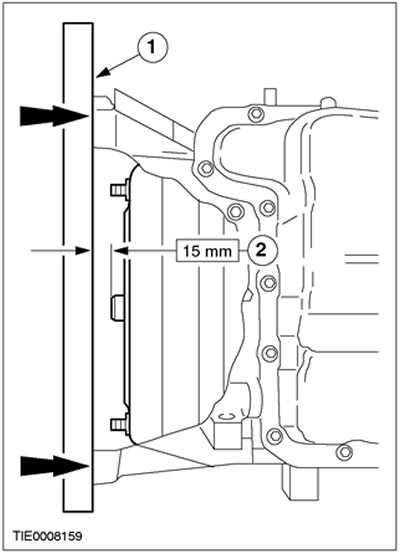

Проверьте глубину установки гидротрансформатора.

1. Приложите стальную линейку к фланцу автоматической коробки передач в блоке с ведущим мостом.

2. Проверьте глубину установки, измерив расстояние между фланцем коробки передач в блоке с ведущим мостом и центрирующим выступом гидротрансформатора. Правильный размер - 15 мм.




2. ПРИМЕЧАНИЕ: Удостоверьтесь в правильности установки штифтов.

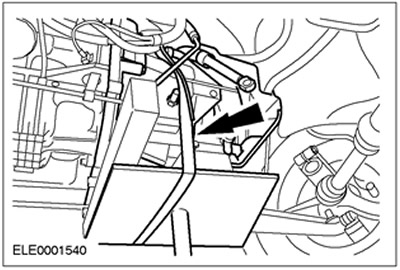

Используя соответствующий домкрат для коробки передач , установите коробку передач в блоке с ведущим мостом. Снимите фиксирующие хомуты.

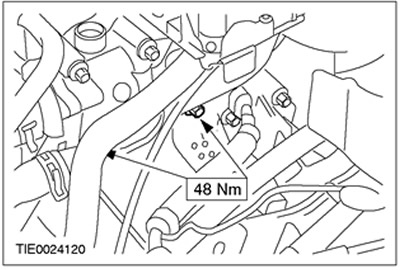

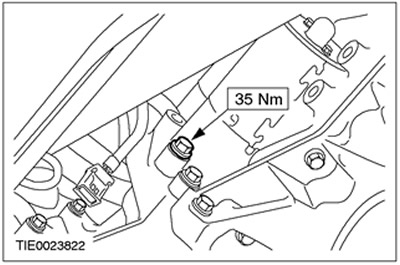

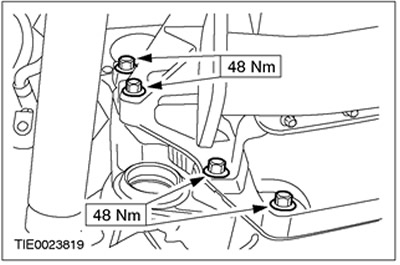

3. Установите правые болты крепления коробки передач в блоке с ведущим мостом.

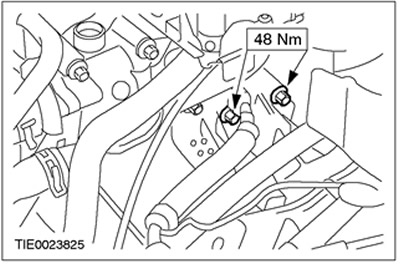

4. Установите левые болты крепления коробки передач в блоке с ведущим мостом.




5. ПРИМЕЧАНИЕ: Удостоверьтесь в правильности подсоединения кабеля заземления стартера.

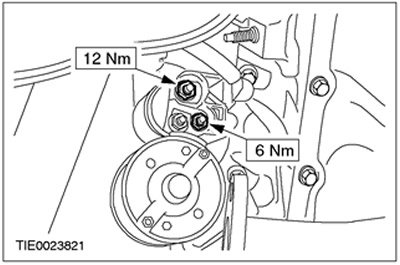

Установите стартер.



6. Подсоедините электрические соединения стартера.



7. ПРИМЕЧАНИЕ: Установите новые гайки крепления гидротрансформатора.

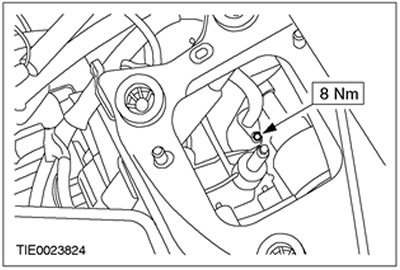

Подсоедините гидротрансформатор к маховику. Установите крышку (при наличии).




8. Опустите автомобиль.

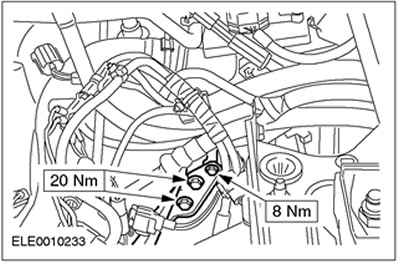

9. Установите заливной маслопровод.



10. Установите верхние болты крепления коробки передач в блоке с ведущим мостом.



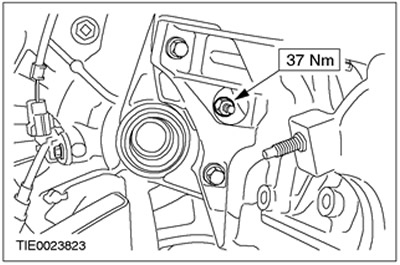

11. Установите болты крепления стартера.



12. Подсоедините жгут электропроводки коробки передач в блоке с ведущим мостом к коробке передач в блоке с ведущим мостом.


  • 1. Установите зажим.
  • 2. Состыкуйте штекерные разъемы.



13. Установите кронштейн крепления задней опоры двигателя и коробки передач в блоке с ведущим мостом.



14. Используя специальные инструменты, поднимите двигатель в сборе с коробкой передач в блоке с ведущим мостом.

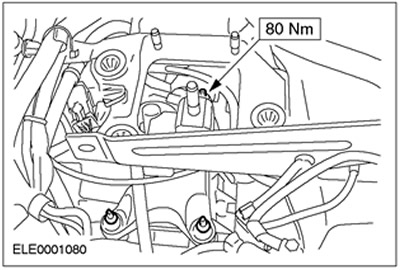

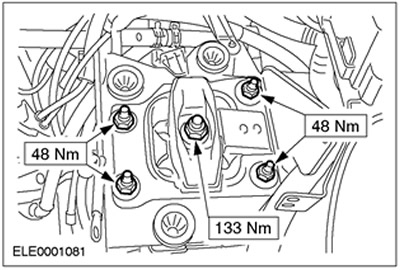

15. Установите заднюю опору двигателя в сборе с коробкой передач в блоке с ведущим мостом.



16. Снимите специальные инструменты.



17. Поднимите и подоприте автомобиль. За дополнительной информацией обратитесь к Разделу 100-02.

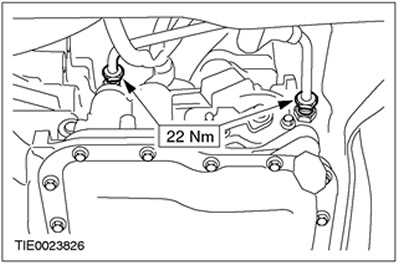

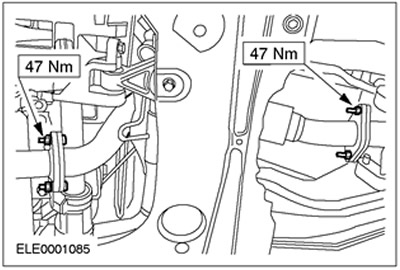

18. Подсоедините трубопроводы маслоохладителя к коробке передач в блоке с ведущим мостом.

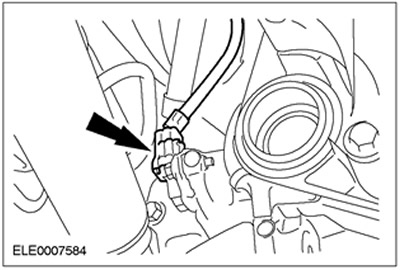

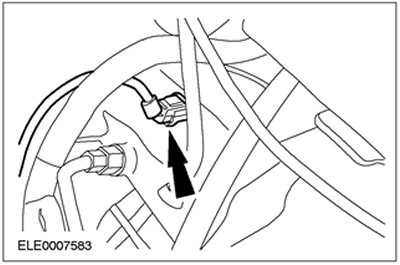

19. Состыкуйте штекерный разъем датчика частоты вращения вторичного вала (OSS).



20. ПРЕДОСТЕРЕЖЕНИЕ: Подоприте полуось. Внутренний шарнир не следует отклонять на угол, превышающий 18 градусов. Наружный шарнир - на угол, превышающий 45 градусов.

ПРЕДОСТЕРЕЖЕНИЕ: Не повредите масляное уплотнение полуоси.

ПРЕДОСТЕРЕЖЕНИЕ: Удостоверьтесь в правильности установки пружинного кольца.

ПРИМЕЧАНИЕ: Установите новое пружинное кольцо.

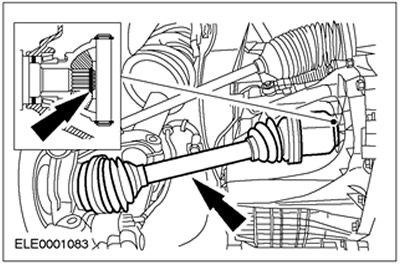

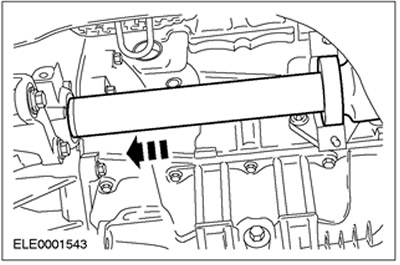

Подсоедините левую полуось к коробке передач в блоке с ведущим мостом.



21. ПРЕДОСТЕРЕЖЕНИЕ: Подоприте полуось. Внутренний шарнир не следует отклонять на угол, превышающий 18 градусов. Наружный шарнир - на угол, превышающий 45 градусов.

ПРЕДОСТЕРЕЖЕНИЕ: Не повредите масляное уплотнение полуоси.

Подсоедините правую полуось к коробке передач в блоке с ведущим мостом.



22. ПРИМЕЧАНИЕ: Установите новую крышку и контргайки промежуточного подшипника правой полуоси.

Установите крышку промежуточного подшипника правой полуоси.



23. ПРЕДУПРЕЖДЕНИЕ: Установите новые болты крепления шарового шарнира нижнего рычага и гайки. Неследование этому указанию в результате может привести к травматическим последствиям.

Подсоедините нижние рычаги к поворотным кулакам с обеих сторон.

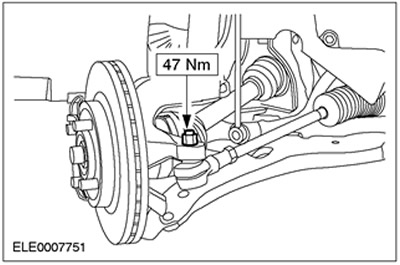

24. ПРЕДУПРЕЖДЕНИЕ: Установите новую гайку крепления наконечника рулевой тяги. Неследование этому указанию может привести к травматическим последствиям.

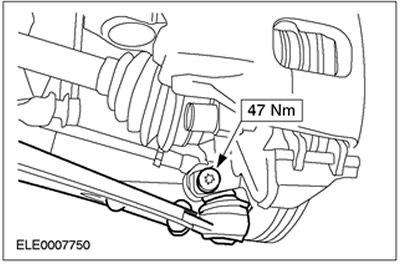

Подсоедините наконечник левой рулевой тяги к поворотному кулаку.

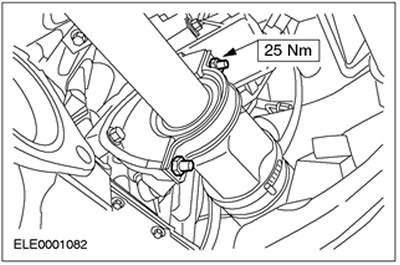

25. Установите гибкую выпускную трубу.

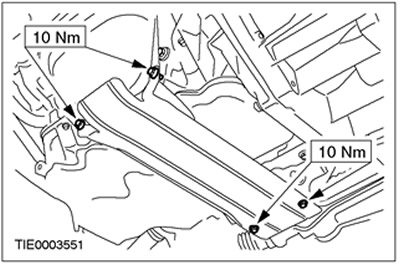

26. Установите теплозащитный экран.



27. Установите правую опорную подушку двигателя.



28. Установите левое переднее колесо в сборе с шиной. За дополнительной информацией обратитесь к Разделу 204-04.

29. Подсоедините маслозаливной трубопровод и кронштейн крепления троса рычага выбора передач к коробке передач в блоке с ведущим мостом.

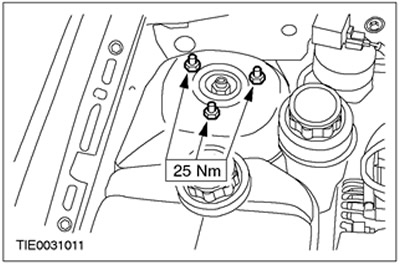

30. Затяните гайки верхней опоры стойки подвески в сборе с пружиной (с обеих сторон).



31. Состыкуйте штекерный разъем датчика частоты вращения вала турбины (TSS).

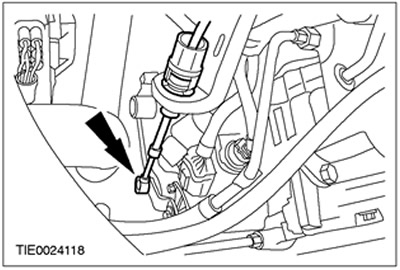

32. Подсоедините трос рычага выбора передач к рычагу выбора передач в сборе.

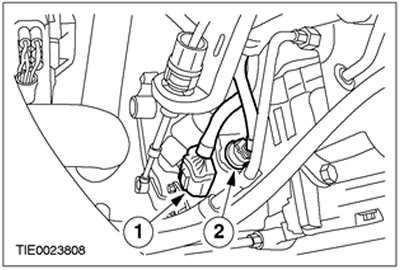

33. Подсоедините штекерные разъемы к рычагу выбора передач в сборе.
  • 1. Состыкуйте штекерный разъем датчика диапазона коробки передач (TR).
  • 2. Состыкуйте штекерный разъем автоматической коробки передач в блоке с ведущим мостом.



34. Отрегулируйте трос выбора передач. За дополнительной информацией обратитесь к Разделу 307-05.

35. Установите впускной трубопровод воздушного фильтра.

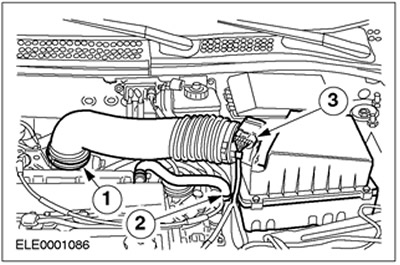

36. Установите корпус воздушного фильтра.
  • 1. Подсоедините впускной шланг к корпусу дроссельной заслонки.
  • 2. Подсоедините вентиляционный шланг картера двигателя к корпусу воздушного фильтра.
  • 3. Состыкуйте штекерный разъем датчика массового расхода воздуха (MAF).

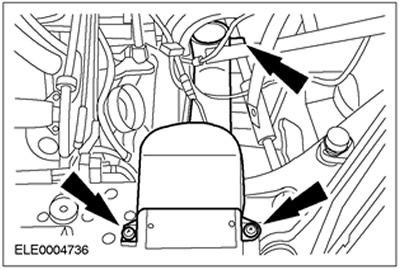

37. Установите поддон аккумулятора.
  • 1. Подсоедините жгут электропроводки к поддону аккумулятора.
  • 2. Установите болты.
  • 3. Подсоедините штекерный разъем к поддону аккумулятора.



38. Установите аккумулятор. За дополнительной информацией обратитесь к Разделу 414-01.

39. Залейте охлаждающую жидкость в систему охлаждения. За дополнительной информацией обратитесь к Разделу 303-03.

40. Залейте в коробку передач в блоке с ведущим мостом трансмиссионную жидкость.
