Снятие
1. Поднимите и подоприте автомобиль. За дополнительной информацией обратитесь к Разделу 100-02.
2.
ПРЕДОСТЕРЕЖЕНИЕ: Чрезмерное перегибание гибкой выпускной трубы может привести к ее повреждению. Подоприте гибкую выпускную трубу с помощью опорного хомута или подходящего шплинта.
Подоприте гибкую выпускную трубу с помощью подходящего хомута.
![](https://www.fordbook.ru/img/focus/5261.jpg)

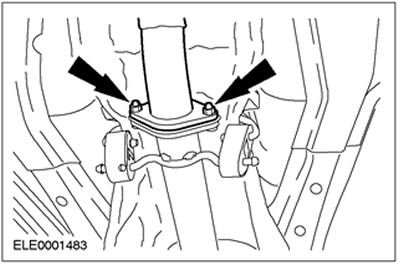

3. Отсоедините приемную выпускную трубу и опорные подушки.
- Отбракуйте прокладку за ее дальнейшей ненадобностью.
![](https://www.fordbook.ru/img/focus/5262.jpg)

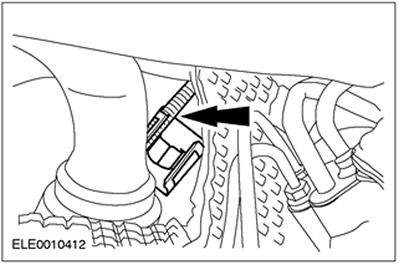

4. Высвободите трос рычага выбора передач из зажима на правой стороне кронштейна.
![](https://www.fordbook.ru/img/focus/5263.jpg)

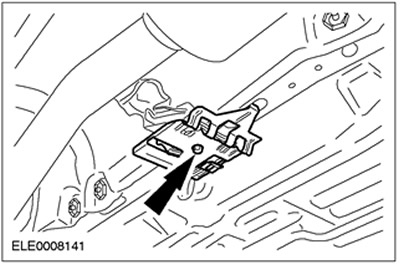

5. Снимите крышку жгута электропроводки.
![](https://www.fordbook.ru/img/focus/5264.jpg)
6. Снимите теплозащитный экран системы выпуска.
- Высвободите трос рычага выбора передач.
![](https://www.fordbook.ru/img/focus/5265.jpg)

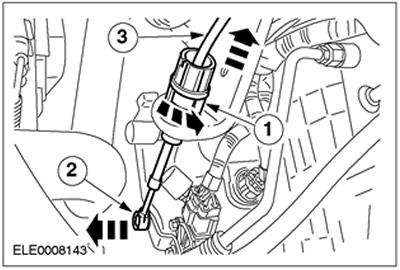

7. Отсоедините трос от рычага выбора передач.
- 1. Разблокируйте регулятор. Для этого поверните наружную втулку троса рычага выбора передач.
- 2. Отсоедините трос рычага выбора передач от кронштейна датчика диапазона коробки передач (TR).
- 3. Снимите трос рычага выбора передач с кронштейна.
![](https://www.fordbook.ru/img/focus/5266.jpg)
8. Опустите автомобиль.
9. Снимите напольную консоль. За дополнительной информацией обратитесь к Разделу 501-12.

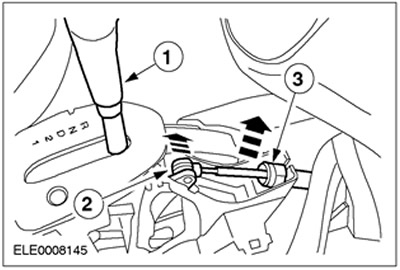

10. Снимите трос рычага выбора передач с рычага выбора передач.
- 1. Переключите рычаг выбора передач в положение "Р".
- 2. Высвободите трос рычага выбора передач.
- 3. Высвободите наружную втулку троса рычага выбора передач.
![](https://www.fordbook.ru/img/focus/5267.jpg)

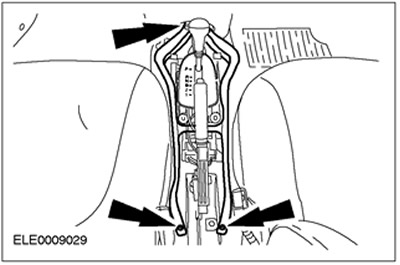

11. Снимите канал отопителя в выемке для ног.
![](https://www.fordbook.ru/img/focus/5268.jpg)
12. Снимите нижние панели отделки центральной консоли (показана левая сторона).
- Выверните винты.
- Освободите зажим.
![](https://www.fordbook.ru/img/focus/5269.jpg)
13. Снимите крышку корпуса отопителя (показана правая сторона).
- Высвободите четыре зажима.
- Выверните два винта.
![](https://www.fordbook.ru/img/focus/5270.jpg)

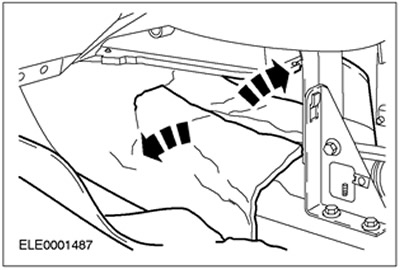

14. Отсоедините напольное покрытие и изолирующий материал и расположите их в стороне (теплообменник показан снятым).
![](https://www.fordbook.ru/img/focus/5271.jpg)
15. Подсоедините соответствующий кусок шнура к концу троса рычага выбора передач со стороны коробки передач в блоке с ведущим мостом и прикрепите его к коробке передач в блоке с ведущим мостом.

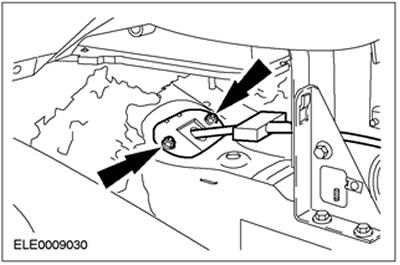

16. Снимите уплотнительную втулку троса рычага выбора передач.
![](https://www.fordbook.ru/img/focus/5272.jpg)
17. Снимите трос рычага выбора передач.
- Вытяните трос и шнур через панель пола.
Установка
1. Подсоедините шнур к тросу рычага выбора передач со стороны коробки передач в блоке с ведущим мостом.
2. Вытяните трос рычага выбора передач через панель пола.
3. Установите уплотнительную втулку троса рычага выбора передач.
![](https://www.fordbook.ru/img/focus/5273.jpg)

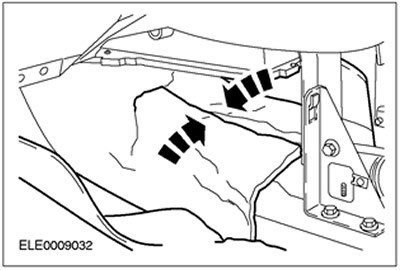

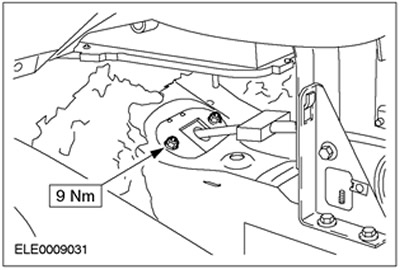

4. Закрепите изолирующий материал и напольное покрытие, используя липкую ленту (теплообменник показан снятым).
![](https://www.fordbook.ru/img/focus/5274.jpg)

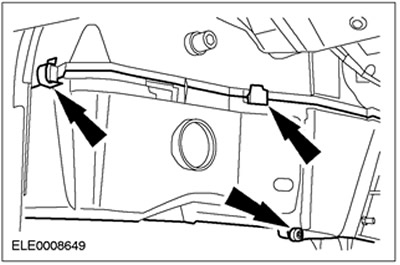

5. Установите крышку корпуса отопителя (показана правая сторона).
- Установите четыре зажима.
- Установите два винта.
![](https://www.fordbook.ru/img/focus/5275.jpg)

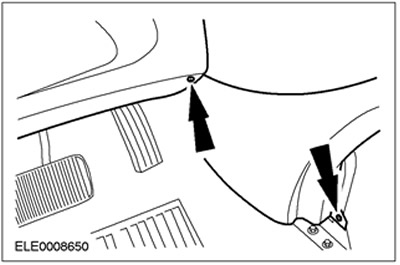

6. Установите нижние панели отделки центральной консоли (показана левая сторона).
- Установите зажим.
- Вверните винты.
![](https://www.fordbook.ru/img/focus/5276.jpg)
7. Установите канал отопителя в выемке для ног.
![](https://www.fordbook.ru/img/focus/5277.jpg)

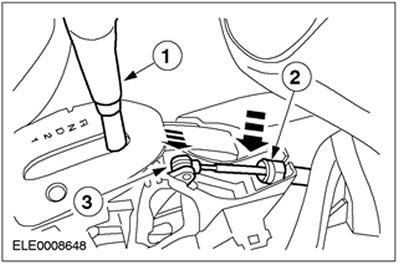

8. Подсоедините трос выбора передач к рычагу выбора передач.
- 1. Переключите рычаг выбора передач в положение "Р".
- 2. Зафиксируйте наружную втулку троса рычага выбора передач.
- 3. Зафиксируйте трос рычага выбора передач.
![](https://www.fordbook.ru/img/focus/5278.jpg)
9. Установите напольную консоль. За дополнительной информацией обратитесь к Разделу 501-12.
10. Поднимите и подоприте автомобиль. За дополнительной информацией обратитесь к Разделу 100-02.
11. Снимите шнур.

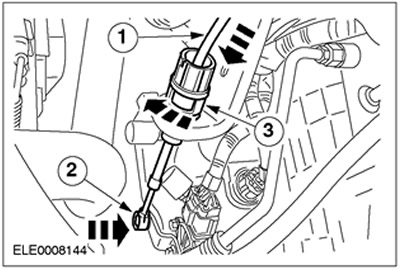

12. Подсоедините трос рычага выбора передач к рычагу выбора передач в сборе.
- 1. Выверьте положение троса рычага выбора передач.
- 2. Закрепите трос рычага выбора передач на кронштейне датчика диапазона коробки передач (TR).
- Переведите рычаг выбора передач в положение "D".
- 3. Зафиксируйте регулятор в сборе. Для этого поверните наружную втулку троса рычага выбора передач.
![](https://www.fordbook.ru/img/focus/5279.jpg)
13. Зафиксируйте трос рычага выбора передач на правой стороне кронштейна.
![](https://www.fordbook.ru/img/focus/5280.jpg)

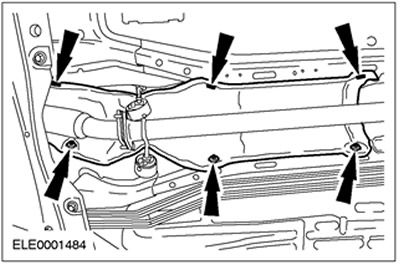

14. Установите теплозащитный экран системы выпуска.
![](https://www.fordbook.ru/img/focus/5281.jpg)
15. Установите крышку жгута электропроводки.
![](https://www.fordbook.ru/img/focus/5282.jpg)
16.
ПРИМЕЧАНИЕ: Установите новую прокладку фланца системы выпуска.

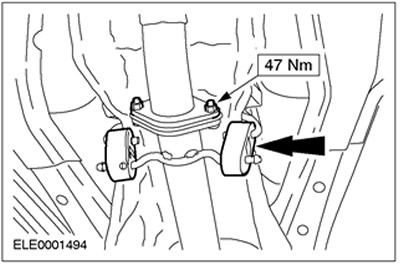

Установите опорные элементы выпускной трубы и подсоедините приемную выпускную трубу.
![](https://www.fordbook.ru/img/focus/5283.jpg)

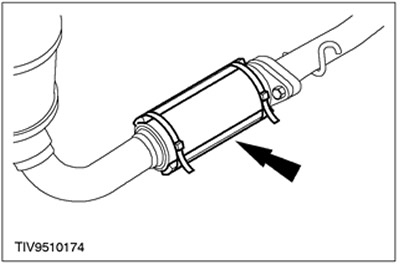

17. Снимите опорный хомут.
![](https://www.fordbook.ru/img/focus/5284.jpg)
18. Отрегулируйте трос рычага выбора передач. За дополнительной информацией обратитесь к главе Регулировка троса рычага выбора передач имеющейся в этом разделе.
