Снятие
1. Переместите рычаг выбора передач в положение "N".
2. Затянув стояночный тормоз, поддомкратьте переднюю часть автомобиля и установите ее на опорах.
3. Выпустите фиксаторы и снимите нижнее звукоизолирующее покрытие двигателя, составленное из двух частей.
4. Работая под автомобилем, подцепите и снимите конец троса со шпильки с шаровым наконечником на рычаге переключения передач. Извлеките фиксирующее стопорное кольцо и отделите трос с оплеткой от опорного кронштейна (см. рис. 5.4).

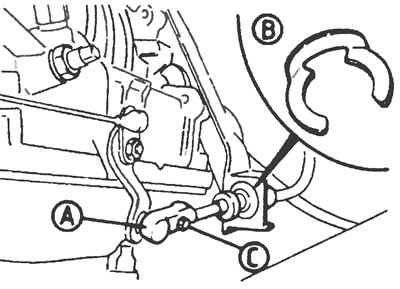

Рис. 5.4. Детали крепления троса переключения передач на автоматической коробке передач: А - Головка шарового пальца крепления троса, В - Стопорное кольцо троса, С - Регулировочный винт
5. Работая со стороны кабины, отвинтите два винта и снимите нижнее защитное покрытие рычага выбора передач. Вытащите патрон лампы освещения из защитного покрытия и снимите покрытие.
6. Подцепите и снимите конец троса от шпильки с шаровым наконечником на рычаге переключения передач. Извлеките фиксирующее стопорное кольцо и снимите трос с оплеткой (см. рис. 5.6).

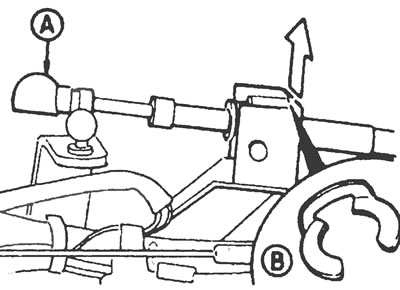

Рис. 5.6. Детали крепления троса в механизме переключения: А - Головка шарового пальца крепления троса, В - Стопорное кольцо троса
Установка и регулирование
7. Убедитесь, что рычаг переключения передач все еще находится в положении "N", и установите трос на место. Закрепите оплетку троса стопорным кольцом и задвиньте конец внутренней жилы троса на шпильку с шаровым наконечником.
8. Убедитесь, что рычаг переключения передач коробки передач находится в положении "N" (два зубца на переднем упоре, а два - на заднем).
9. Протяните трос с оплеткой через опорный кронштейн коробки передач и закрепите оплетку троса стопорным кольцом.
10. Ослабив натяжной болт регулятора троса на конце троса, наденьте конец троса на шпильку с шаровым наконечником рычага переключения передач и затяните винт регулятора.
11. Перемещая рычаг переключения передач через все положения, убедитесь, что зацепление проходит уверенно.
12. Установите патрон лампы подсветки и крышку рычага переключения передач.
13. Установите нижнее звукоизоляционное покрытие двигателя и опустите автомобиль на землю.
