Охладитель трансмиссионной жидкости - снятие и установка (Фокус 1)

Наименование	Спецификация
Хомутики
Трансмиссионная жидкость для автоматической коробки передач	WSS-M2C202-B

Снятие

Все автомобили

1. Общие примечания

• Пункты, действия по которым не применимы ко всем автомобилям, отмечены соответствующими примечаниями.

Автомобили с системой воздушного кондиционирования

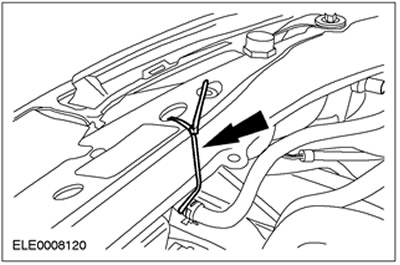

2. Используйте хомутики для закрепления радиатора (показана правая сторона).



Все автомобили

3. Поднимите и подоприте автомобиль. За дополнительной информацией обратитесь к Разделу 100-02.

4. Снимите брызговик радиатора.



Автомобили с системой воздушного кондиционирования

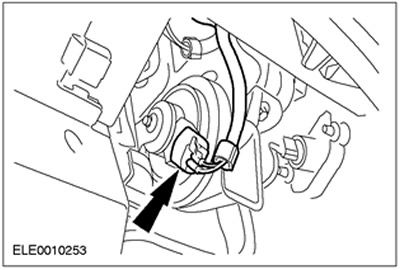

5. Рассоедините электрический разъем звукового сигнала.



Все автомобили

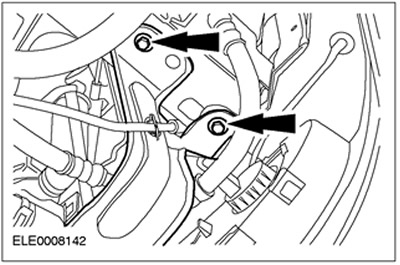

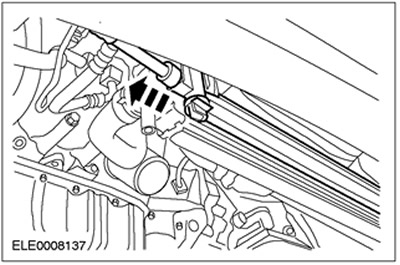

6. Снимите кронштейн радиатора.

• Высвободите кабель муфты компрессора системы воздушного кондиционирования.

7.

ПРЕДУПРЕЖДЕНИЕ: Всякий раз при сливании жидкости из системы охлаждения коробки передач в блоке с ведущим мостом помните об опасности ошпаривания. Неследование этому указанию может привести к травматическим последствиям.

ПРЕДОСТЕРЕЖЕНИЕ: После отсоединения трубопроводов охладителя трансмиссионной жидкости открытые порты во избежание попадания в них грязи следует заглушить.

ПРИМЕЧАНИЕ: Отметьте положение питающего и возвратного шлангов.

ПРИМЕЧАНИЕ: Вытекающую жидкость следует собирать в специальную сливную емкость.

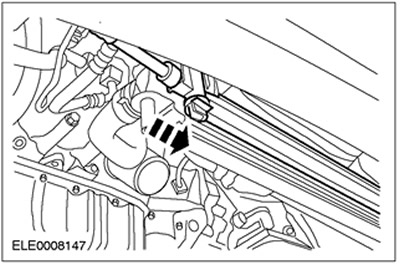

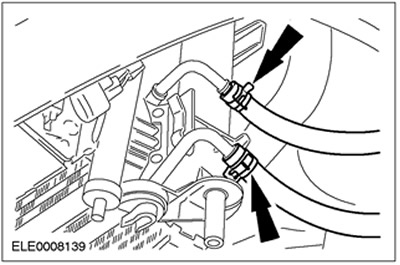

Отсоедините питающий и возвратный шланги от охладителя трансмиссионной жидкости.



Автомобили с системой воздушного кондиционирования



8. Снимите конденсатор системы воздушного кондиционирования с кронштейна. Сдвиньте в сторону.



Все автомобили

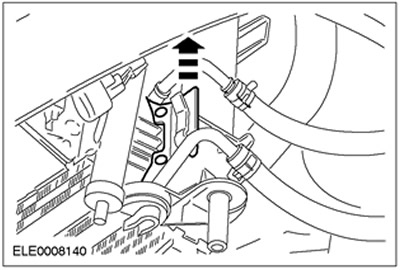

9. Снимите охладитель трансмиссионной жидкости с двух правых и одного левого кронштейна (показана левая сторона).

Установка

Все автомобили

1. Общие примечания:

• Используйте только новые самостопорящиеся гайки.

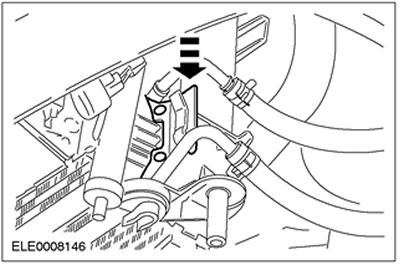

2. Установите охладитель трансмиссионной жидкости на два правых и один левый кронштейн.



Автомобили с системой воздушного кондиционирования



3. Установите конденсатор системы воздушного кондиционирования.



Все автомобили

4. Установите кронштейн радиатора.

• Зафиксируйте кабель муфты компрессора системы воздушного кондиционирования.

5.

ПРИМЕЧАНИЕ: Отметки расположения

Подсоедините питающий и возвратный шланги.



Автомобили с системой воздушного кондиционирования

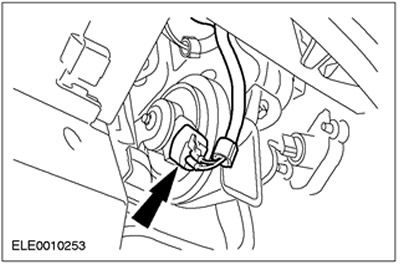

6. Состыкуйте электрический разъем звукового сигнала.



Все автомобили

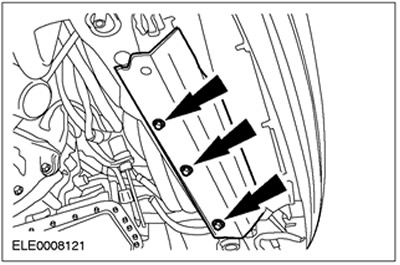

7. Установите брызговик радиатора.



8. Снимите хомутики с радиатора (показана правая сторона).



9. Опустите автомобиль.

10. Проверьте уровень трансмиссионной жидкости в автоматической коробке передач и при необходимости откорректируйте его.
