Описание и принцип действия вакуумного усилителя тормозов
Шасси. Гидропривод тормозов. Форд Фокус 1

ПРЕДУПРЕЖДЕНИЕ: Тормозная жидкость содержит эфиры полиглицерина и полиглицерин. Избегайте ее попадания в глаза. После работы с тормозной жидкостью тщательно мойте руки. При попадании тормозной жидкости в глаза промывайте глаза в течение 15 минут холодной проточной водой. Если раздражение сохраняется, обратитесь за медицинской помощью. При проглатывании тормозной жидкости выпейте воды и вызовите рвоту. Незамедлительно обратитесь за медицинской помощью. Неследование этим указаниям может привести к травматическим последствиям.

Вакуумный усилитель тормозов мембранного типа - это:

• независимый узел
• смонтированный на перегородке кузова со стороны двигателя
• использующий в качестве источника энергии вакуум во впускном коллекторе двигателя и атмосферное давление
• оснащенный обратным клапаном для временного поддержания давления в случае снижения вакуума

Активный вакуумный усилитель тормозов

Активный усилитель тормозов устанавливается на автомобили, имеющие функцию поддержания устойчивости на курсе. При задействовании функции поддержания устойчивости на курсе электронный блок управления программы поддержания устойчивости на курсе приводит в действие электромагнитный клапан, имеющийся в усилителе тормозов. В результате этого на обратную сторону мембраны воздействует атмосферное давление, и при этом на всасывающей стороне насоса без задействования педали тормоза происходит наращивание давления приблизительно на 10 бар.

Показан автомобиль с правосторонним управлением (в автомобилях с левосторонним управлением - аналогично)

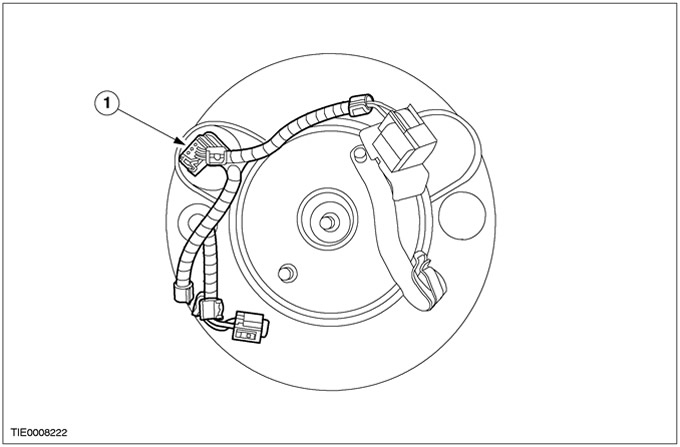

Поз.	№ Запасной Части	Наименование
1		Электромагнитный клапан

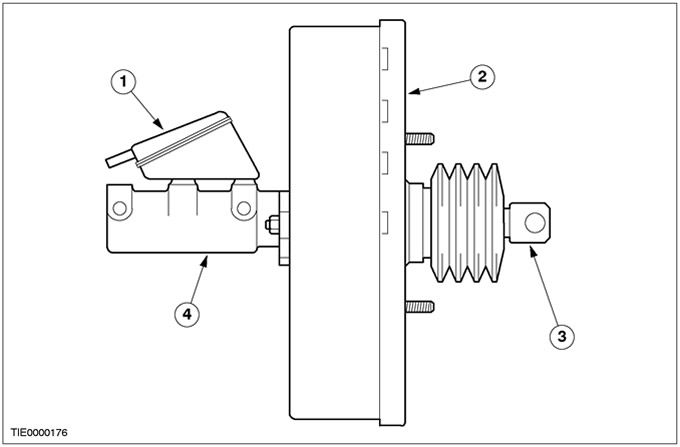

Поз.	№ Запасной Части	Наименование
1		Бачок гидропривода тормозов
2		Вакуумный усилитель тормозов
3		Толкатель
4		Главный тормозной цилиндр
