Снятие

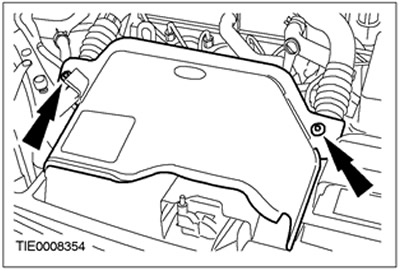

1. Снимите крышку воздухозабора.
![](https://www.fordbook.ru/img/focus/0525.jpg)

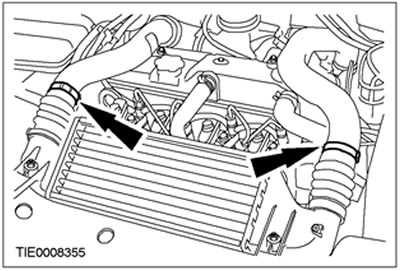

2. Отсоедините зажимы шланга воздухозабора.
![](https://www.fordbook.ru/img/focus/0526.jpg)

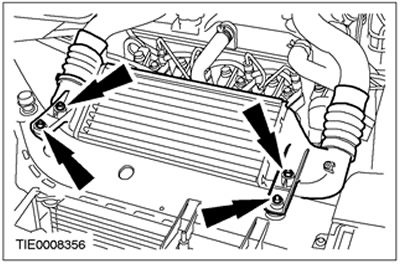

3. Отсоедините промежуточный охладитель.
![](https://www.fordbook.ru/img/focus/0527.jpg)

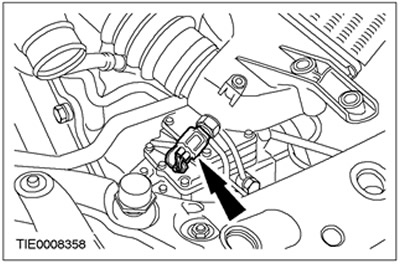

4. Рассоедините штекерный разъем промежуточного охладителя.
![](https://www.fordbook.ru/img/focus/0528.jpg)
5. Снимите промежуточный охладитель.
6. Отсоедините вакуумный шланг от вакуумного насоса.
![](https://www.fordbook.ru/img/focus/0529.jpg)
7. Отсоедините верхние и нижние шланги маслоотделителя.
![](https://www.fordbook.ru/img/focus/0530.jpg)
8. Рассоедините штекерный разъем свечи подогрева.
![](https://www.fordbook.ru/img/focus/0531.jpg)

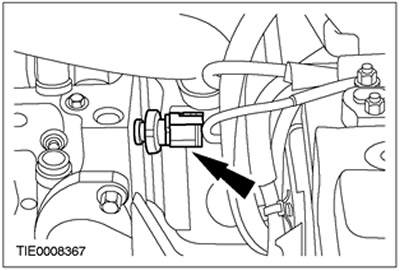

9. Отсоедините реле давления масла.
![](https://www.fordbook.ru/img/focus/0532.jpg)
10. Снимите маслоотделитель.
- 1.Рассоедините штекерный разъем датчика температуры охлаждающей жидкости двигателя.
- 2.Отсоедините сливной шланг маслоотделителя.
- 3.Выверните болт.
![](https://www.fordbook.ru/img/focus/0533.jpg)
11. Отсоедините шланг для слива масла вакуумного насоса.
![](https://www.fordbook.ru/img/focus/0534.jpg)
12. Отпустите болты крепления вакуумного насоса на 2,5 оборота.
![](https://www.fordbook.ru/img/focus/0535.jpg)
13. Выберите четвертую передачу.
14. Отпустите стояночный тормоз.
15. Переместите автомобиль вперед, проворачивая двигатель, настолько, чтобы вакуумный насос пришел в свободное состояние.

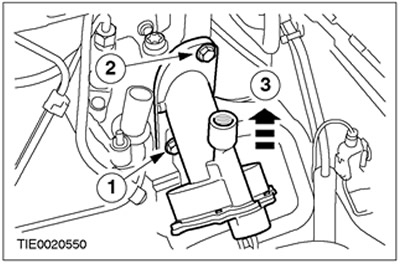

16. Снимите вакуумный насос.
- 1.Отпустите нижний болт.
- 2.Выверните верхний болт.
- 3.Снимите вакуумный насос.
![](https://www.fordbook.ru/img/focus/0536.jpg)

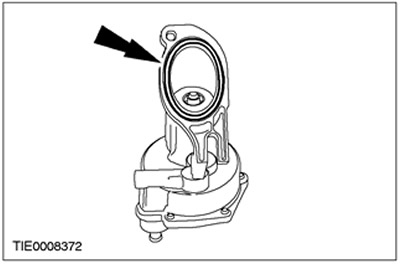

17. Снимите уплотнение вакуумного насоса. Отбракуйте уплотнение за его дальнейшей ненадобностью.
![](https://www.fordbook.ru/img/focus/0537.jpg)
Установка
1. Установите новое уплотнение вакуумного насоса.
![](https://www.fordbook.ru/img/focus/0538.jpg)

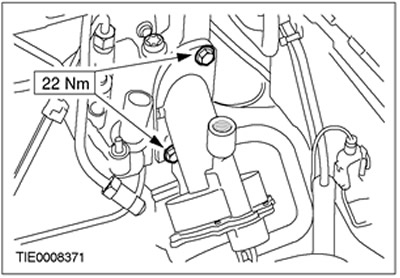

2. Установите вакуумный насос системы тормозов.
![](https://www.fordbook.ru/img/focus/0539.jpg)

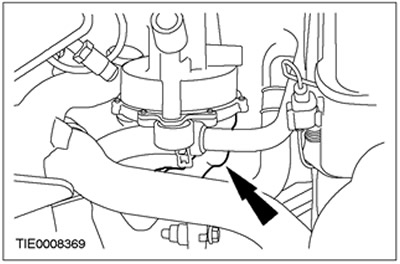

3. Подсоедините шланг слива масла вакуумного насоса.
![](https://www.fordbook.ru/img/focus/0540.jpg)

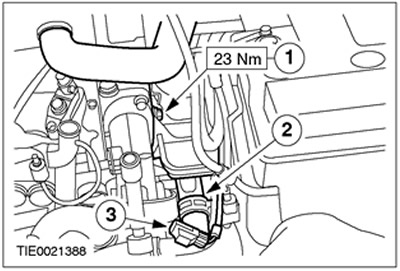

4. Подсоедините маслоотделитель.
- 1.Установите болт.
- 2.Подсоедините сливной шланг маслоотделителя.
- 3.Подсоедините штекерный разъем датчика температуры охлаждающей жидкости двигателя.
![](https://www.fordbook.ru/img/focus/0541.jpg)
5. Подсоедините реле давления масла.
![](https://www.fordbook.ru/img/focus/0542.jpg)

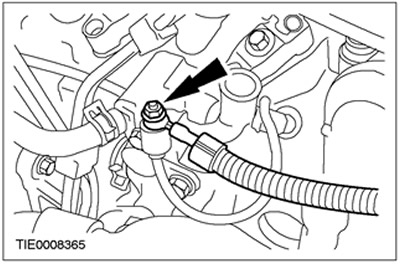

6. Подсоедините штекерный разъем свечей подогрева.
![](https://www.fordbook.ru/img/focus/0543.jpg)

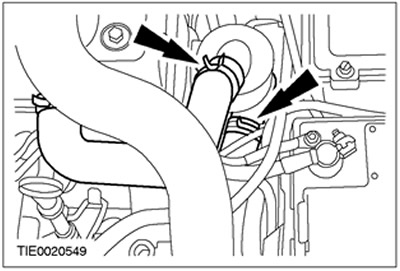

7. Подсоедините верхний и нижний шланги маслоотделителя.
![](https://www.fordbook.ru/img/focus/0544.jpg)

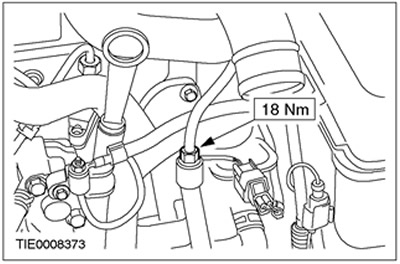

8. Подсоедините вакуумный шланг к вакуумному насосу системы тормозов.
![](https://www.fordbook.ru/img/focus/0545.jpg)
9. Установите промежуточный охладитель.
![](https://www.fordbook.ru/img/focus/0546.jpg)
10. Состыкуйте штекерный разъем промежуточного охладителя.
![](https://www.fordbook.ru/img/focus/0547.jpg)

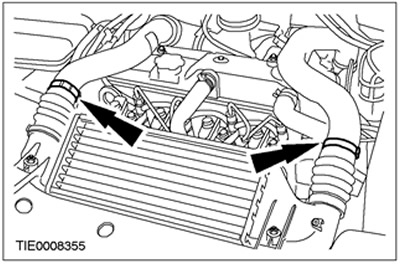

11. Установите хомуты крепления шланга воздухозабора.
![](https://www.fordbook.ru/img/focus/0548.jpg)
12. Установите крышку воздухозабора.
![](https://www.fordbook.ru/img/focus/0549.jpg)
