Снятие
Все автомобили
1.
ПРЕДОСТЕРЕЖЕНИЕ: При попадании тормозной жидкости на лакокрасочное покрытие пораженный участок требуется незамедлительно промыть холодной водой.
Отсоедините провод массы от аккумулятора.

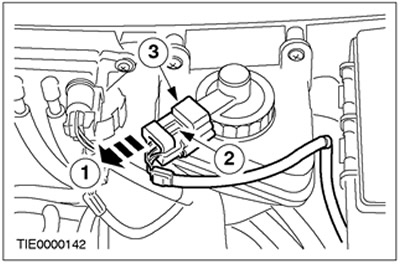

2. Рассоедините штекерный разъем на крышке заливной горловины.
- 1.Оттяните назад язычок.
- 2.Нажмите на зажимы.
- 3.Рассоедините штекерный разъем.
![](https://www.fordbook.ru/img/focus/0469.jpg)
3.

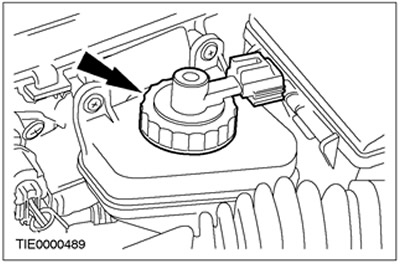

ПРЕДОСТЕРЕЖЕНИЕ: Проследите за тем, чтобы на крышку заливной горловины не попадала грязь.
Снимите крышку заливной горловины бачка гидропривода тормозов.
![](https://www.fordbook.ru/img/focus/0470.jpg)
4. Отпустите гайки колеса.
5. Поднимите и подоприте автомобиль. За дополнительной информацией обратитесь к Разделу 100-02.
6. Снимите передние колеса.

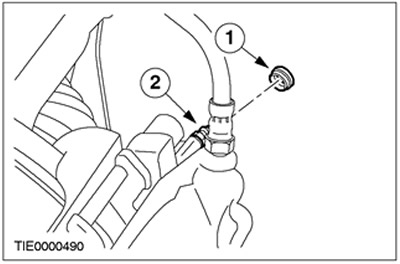

7. Отпустите ниппель для удаления воздуха.
- 1.Снимите пылезащитную крышку.
- 2.Отпустите ниппель для удаления воздуха.
![](https://www.fordbook.ru/img/focus/0471.jpg)
8.
ПРИМЕЧАНИЕ: Выполните эту процедуру на обоих трубопроводах передних тормозов.

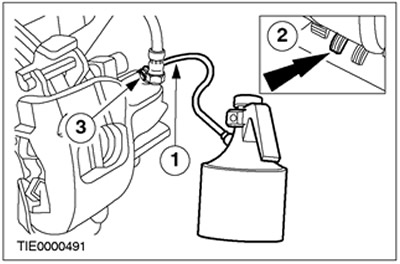

Удалите тормозную жидкость из бачка гидропривода тормозов.
- 1.Подсоедините трубку для удаления воздуха к ниппелю для удаления воздуха и поместите ее в подходящую емкость.
- 2.Нажимайте на педаль тормоза до тех пор, пока не прекратится выделение тормозной жидкости.
- 3.Затяните ниппель для удаления воздуха.
![](https://www.fordbook.ru/img/focus/0472.jpg)
9. Опустите автомобиль.
За исключением автомобилей с дизельными двигателями
10. Снимите электромагнитный клапан очистки угольного фильтра (EVAP). За дополнительной информацией обратитесь к Разделу 303-13.
Автомобили с дизельными двигателями
11. Снимите топливный фильтр. За дополнительной информацией обратитесь к Разделу 303-13.
Все автомобили

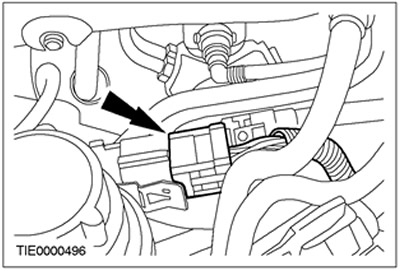

12. Рассоедините штекерный разъем жгута электропроводки.
![](https://www.fordbook.ru/img/focus/0473.jpg)

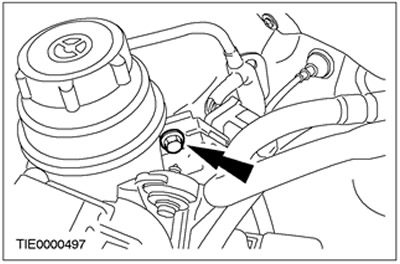

13. Отсоедините кронштейн жгута электропроводки.
![](https://www.fordbook.ru/img/focus/0474.jpg)

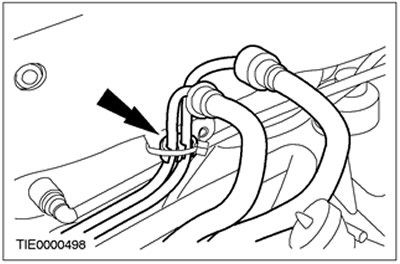

14. Отсоедините трубопроводы паров топлива от перегородки кузова.
![](https://www.fordbook.ru/img/focus/0475.jpg)

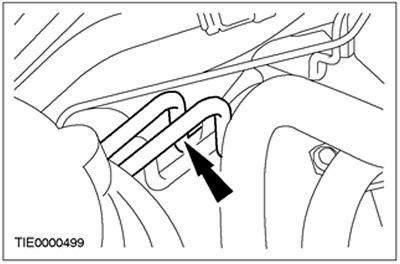

15. Отсоедините трубопровод от перегородки кузова под вакуумным усилителем тормозов.
![](https://www.fordbook.ru/img/focus/0476.jpg)

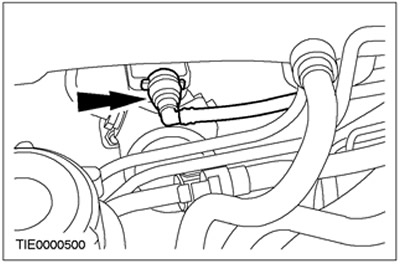

16. Отсоедините питающий трубопровод тормозной жидкости.
![](https://www.fordbook.ru/img/focus/0477.jpg)

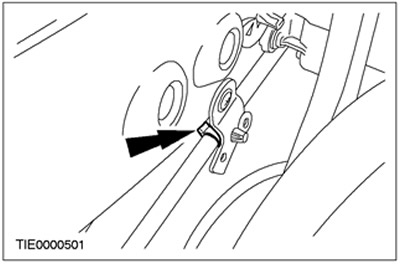

17. Отсоедините питающий трубопровод тормозной жидкости от перегородки кузова.
![](https://www.fordbook.ru/img/focus/0478.jpg)
18.
ПРЕДОСТЕРЕЖЕНИЕ: Заглушите тормозные трубопроводы во избежание вытекания тормозной жидкости и проникновения грязи.

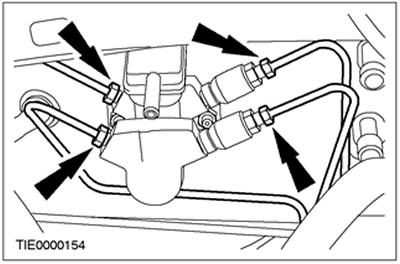

Отсоедините тормозные трубопроводы.
![](https://www.fordbook.ru/img/focus/0479.jpg)

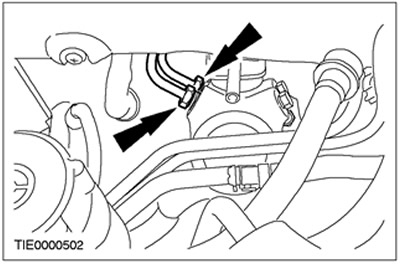

Автомобили с антиблокировочной системой тормозов
19.
ПРЕДОСТЕРЕЖЕНИЕ: Заглушите тормозные трубопроводы во избежание вытекания тормозной жидкости и проникновения грязи.
Отсоедините тормозные трубопроводы.
![](https://www.fordbook.ru/img/focus/0480.jpg)
Автомобили, имеющие функцию поддержания устойчивости на курсе

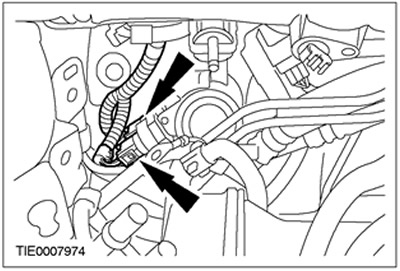

20. Рассоедините штекерный разъем датчиков давления.
![](https://www.fordbook.ru/img/focus/0481.jpg)
Все автомобили

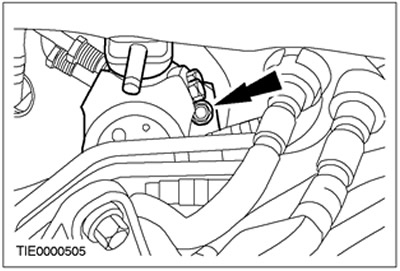

21. Отверните гайку кронштейна жгута электропроводки.
![](https://www.fordbook.ru/img/focus/0482.jpg)
22.
ПРЕДОСТЕРЕЖЕНИЕ: Перед снятием главного цилиндра убедитесь в том, что в вакуумном усилителе тормозов сброшен вакуум. Это можно проделать, сняв вакуумный трубопровод с вакуумного усилителя тормозов.

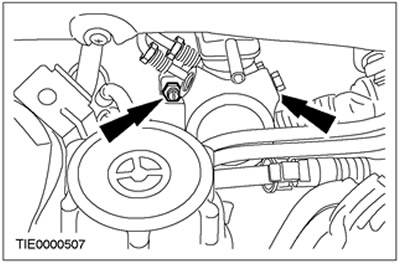

Снимите главный цилиндр.
![](https://www.fordbook.ru/img/focus/0483.jpg)
Установка
Все автомобили
1.
ПРЕДОСТЕРЕЖЕНИЕ: Перед установкой главного цилиндра убедитесь в наличии вакуумного уплотнения и в чистоте контактных поверхностей.
ПРИМЕЧАНИЕ: После установки удалите воздух из системы тормозов. За дополнительной информацией обратитесь к Разделу 206-00.

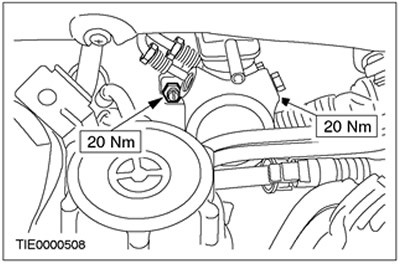

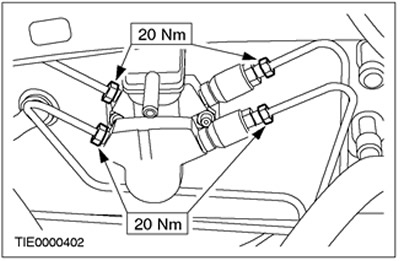

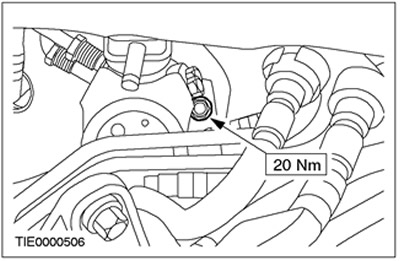

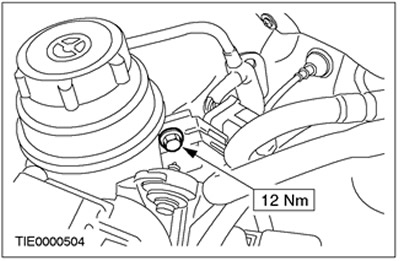

При установке выполните процедуру снятия в обратной последовательности.
![](https://www.fordbook.ru/img/focus/0484.jpg)
![](https://www.fordbook.ru/img/focus/0485.jpg)

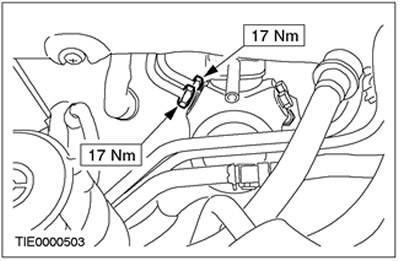

Автомобили с антиблокировочной системой тормозов
![](https://www.fordbook.ru/img/focus/0486.jpg)
Все автомобили
![](https://www.fordbook.ru/img/focus/0487.jpg)
![](https://www.fordbook.ru/img/focus/0488.jpg)
![](https://www.fordbook.ru/img/focus/0489.jpg)
