Снятие
1. Отсоедините отрицательный провод батареи.
2. Подставьте сливную емкость под генератор переменного тока, после чего отсоедините от задней части насоса вакуумный шланг, а также нагнетающий и сливной маслопроводы (см. рис. 13.2).

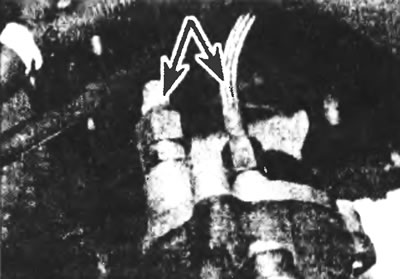

Рис. 13.2. Тормозная трубка и вакуумный шланг (указаны стрелками), подсоединенные к задней части вакуумного насоса.
3. Отвинтите три болта, крепящие вакуумный насос к задней части генератора переменного тока. Сняв насос со шлицевого вала генератора переменного тока, вытащите уплотнительное кольцо, стоящее между насосом и генератором (см. рис. 13.3,а,б).

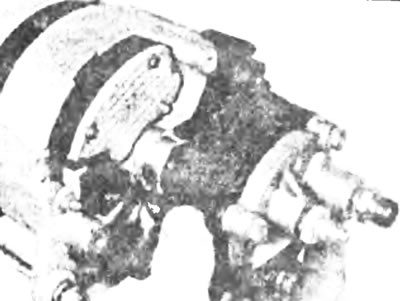

Рис. 13.3,а. Снимите вакуумный насос со шлицевого вала генератора...

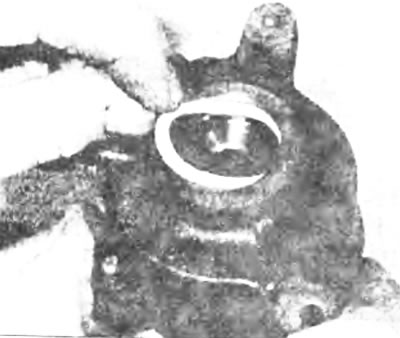

Рис. 13.3,б. ... после чего вытащите уплотнительное кольцо, установленное между генератором и насосом.
Установка
4. Установка производится в порядке, обратном снятию.
