При выходе из строя вакуумного усилителя значительно возрастает усилие на педали тормоза, что негативно сказывается на управлении автомобилем.
Если усилие на педали при торможении заметно увеличилось по сравнению с обычным, проверьте усилитель тормозов на неподвижном автомобиле.
![](https://www.fordbook.ru/img/mondeo/3383.jpg)

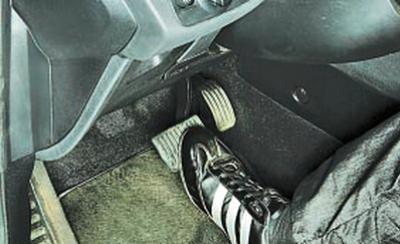

1. При неработающем двигателе нажмите пять-шесть раз на педаль тормоза (с интервалом около 5 с) и, удерживая педаль тормоза в нажатом положении, пустите двигатель. Педаль тормоза должна переместиться вперед.
Если этого не произошло, проверьте…
![](https://www.fordbook.ru/img/mondeo/3384.jpg)

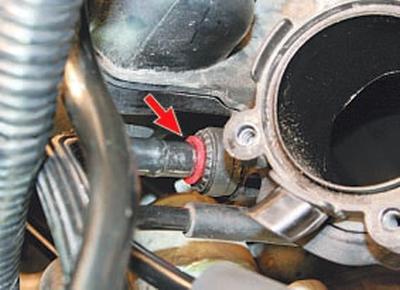

2….плотность посадки вакуумного шланга во впускной трубе (для наглядности снят дроссельный узел)…
![](https://www.fordbook.ru/img/mondeo/3385.jpg)
3….и в корпусе вакуумного усилителя тормозов.
ПРИМЕЧАНИЕ: Аккумуляторная батарея и полка ее крепления с глушителем шума впуска для наглядности сняты.
![](https://www.fordbook.ru/img/mondeo/3386.jpg)
4. Снимите аккумуляторную батарею (см. Снятие и установка аккумуляторной батареи)…
![](https://www.fordbook.ru/img/mondeo/3387.jpg)

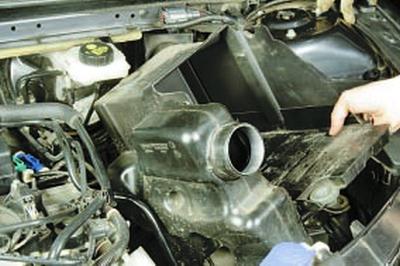

5….и полку ее крепления вместе с глушителем шума впуска (см. Снятие и установка полки крепления аккумуляторной батареи).
![](https://www.fordbook.ru/img/mondeo/3388.jpg)

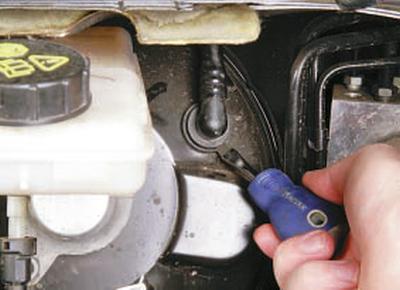

6. Для проверки работы обратного клапана подденьте отвёрткой обратный клапан вакуумного шланга…
![](https://www.fordbook.ru/img/mondeo/3389.jpg)
7….и извлеките его из отверстия уплотнительной втулки вакуумного усилителя тормозов.
![](https://www.fordbook.ru/img/mondeo/3390.jpg)
8. Плотно вставьте носик груши в обратный клапан и сожмите грушу. Воздух из нее должен выйти через клапан.
![](https://www.fordbook.ru/img/mondeo/3391.jpg)

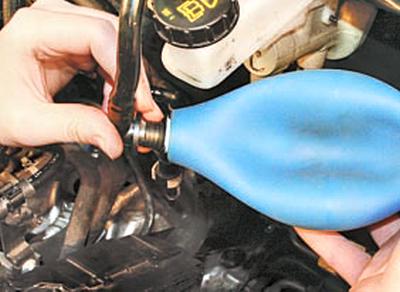

9. Отпустите грушу. Если она осталась в сжатом состоянии, значит, клапан исправен. При отсутствии груши можно продуть клапан ртом.
10. Если обратный клапан пропускает воздух в обоих направлениях, замените вакуумный шланг в сборе с клапаном, для чего…
![](https://www.fordbook.ru/img/mondeo/3392.jpg)
11….удерживая уплотнитель отвёрткой…
ПРИМЕЧАНИЕ: Для наглядности дроссельный узел снят.
![](https://www.fordbook.ru/img/mondeo/3393.jpg)

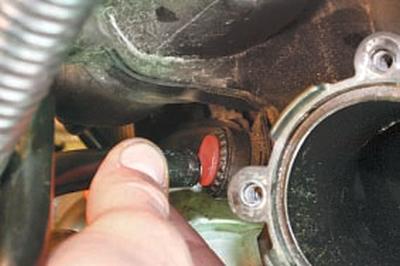

12….извлеките штуцер вакуумного шланга из отверстия впускной трубы…
![](https://www.fordbook.ru/img/mondeo/3394.jpg)

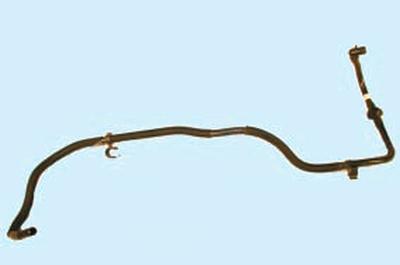

13….и снимите вакуумный шланг в сборе с обратным клапаном.
14. Установите детали в порядке, обратном снятию.
