Специальный инструмент
![]() | Приспособление для установки ведущей полуоси 204-161 (14-041) |
![]() | Съемник ведущей полуоси 204-226 (16-092) |
![]() | Переходник для 16-092/204-226 204-226-01 (16-092-01) |
![]() | Молоток с подвижным ударником 205-047 (15-011) |
![]() | Съемник ведущей полуоси 308-256 (16-089) |
Общее оборудование: Торцевой гаечный ключ на 32 мм.
Снятие
Все автомобили
1.
ПРИМЕЧАНИЕ: Для придерживания штока поршня используйте шестигранный торцевой ключ.

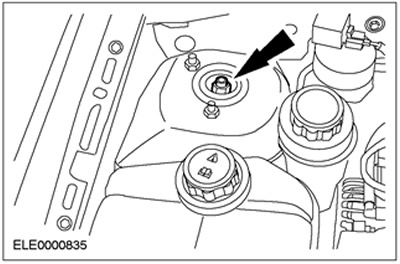

Отпустите гайку левой стойки подвески на пять оборотов (показана правая сторона).
![](https://www.fordbook.ru/img/focus/0175.jpg)

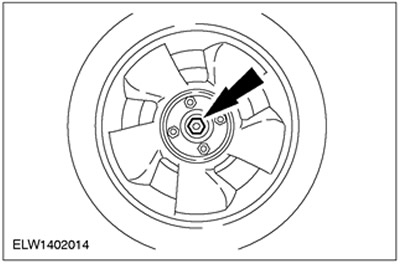

2. Отпустите гайку полуоси.
![](https://www.fordbook.ru/img/focus/0176.jpg)
3. Снимите переднее колесо. За дополнительной информацией обратитесь к Разделу 204-04.

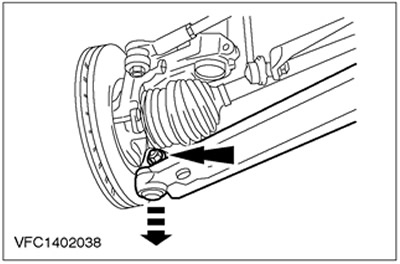

4. Отсоедините нижний рычаг подвески от поворотного кулака.
![](https://www.fordbook.ru/img/focus/0177.jpg)
5.
ПРЕДОСТЕРЕЖЕНИЕ: Гайку ведущей полуоси можно повторно использовать четыре раза; отметьте гайку.

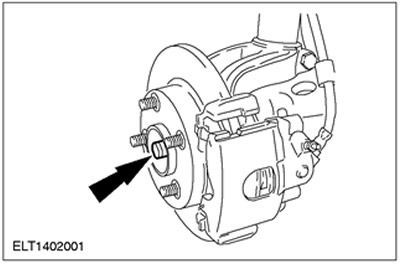

Отсоедините переднюю ведущую полуось от ступицы колеса (показана правая сторона).
- Отверните и снимите гайку ведущей полуоси и выпрессуйте полуось из ступицы колеса, используя имеющийся съемник.
![](https://www.fordbook.ru/img/focus/0178.jpg)
Автомобили с механической коробкой передач iB5
6.
ПРЕДОСТЕРЕЖЕНИЕ: Подоприте ведущую полуось. Внутренний шарнир запрещается отклонять на угол, превышающий 18 градусов. Наружный шарнир - на угол, превышающий 45 градусов.
ПРЕДОСТЕРЕЖЕНИЕ: Не повредите масляное уплотнение.
ПРИМЕЧАНИЕ: Заглушите отверстия коробки передач, чтобы предотвратить утечку трансмиссионной жидкости и проникновение грязи внутрь.
ПРИМЕЧАНИЕ: Вытекание трансмиссионной жидкости. Соберите трансмиссионную жидкость в подходящую емкость.

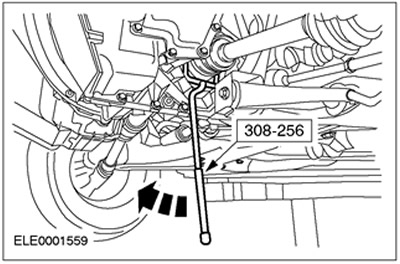

Используя специальный инструмент, извлеките переднюю ведущую полуось из коробки передач.
- Отбракуйте пружинное кольцо за его дальнейшей ненадобностью.
![](https://www.fordbook.ru/img/focus/0179.jpg)
Автомобили с механической коробкой передач MTX-75
7.
ПРЕДОСТЕРЕЖЕНИЕ: Подоприте ведущую полуось. Внутренний шарнир запрещается отклонять на угол, превышающий 18 градусов. Наружный шарнир - на угол, превышающий 45 градусов.
ПРЕДОСТЕРЕЖЕНИЕ: Не повредите масляное уплотнение.
ПРИМЕЧАНИЕ: Заглушите отверстия коробки передач, чтобы предотвратить утечку трансмиссионной жидкости и проникновение грязи внутрь.
ПРИМЕЧАНИЕ: Вытекание трансмиссионной жидкости. Соберите трансмиссионную жидкость в подходящую емкость.

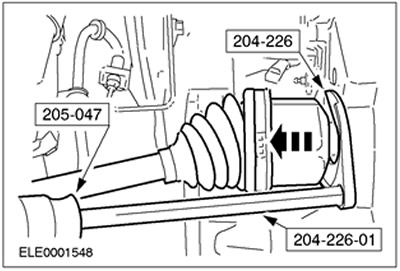

Используя специальный инструмент, извлеките переднюю ведущую полуось из коробки передач.
- Отбракуйте пружинное кольцо за его дальнейшей ненадобностью.
![](https://www.fordbook.ru/img/focus/0180.jpg)
Установка
Все автомобили
ПРЕДОСТЕРЕЖЕНИЕ: Подоприте ведущую полуось. Внутренний шарнир запрещается отклонять на угол, превышающий 18 градусов. Наружный шарнир - на угол, превышающий 45 градусов.
ПРЕДОСТЕРЕЖЕНИЕ: Не повредите масляное уплотнение при установке передней ведущей полуоси. Если установлена коробка передач iB5, используйте установочную втулку (прилагается в комплекте с каждым новым масляным уплотнением).

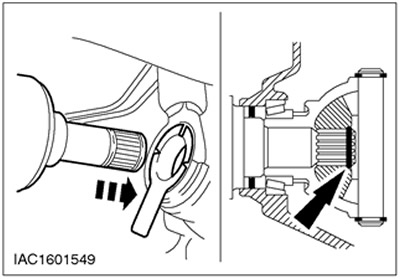

1.
ПРИМЕЧАНИЕ: Установите новое пружинное кольцо.
ПРИМЕЧАНИЕ: Установите левую переднюю ведущую ось с новым стопорным кольцом в коробку передач.
Установите переднюю ведущую полуось в коробку передач, используя пружинное кольцо.
![](https://www.fordbook.ru/img/focus/0181.jpg)
2.
ПРЕДОСТЕРЕЖЕНИЕ: Гайку ведущей полуоси можно повторно использовать вплоть до четырех раз. Обратите внимание на маркировку на гайке и при необходимости замените гайку.

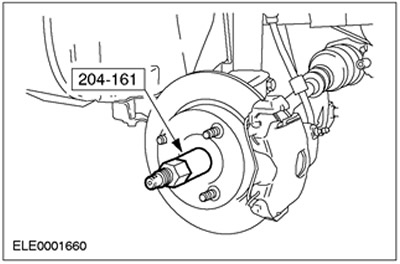

Вставьте ведущую полуось в ступицу колеса, используя специальный инструмент.
- Установите гайку левой полуоси (показана правая сторона).
![](https://www.fordbook.ru/img/focus/0182.jpg)

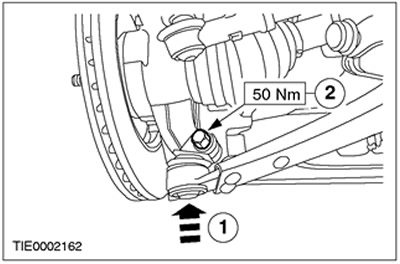

3. Подсоедините нижний рычаг подвески к поворотному кулаку.
- 1.Подсоедините нижний рычаг подвески.
- 2.Затяните болт.
![](https://www.fordbook.ru/img/focus/0183.jpg)
Автомобили с механической коробкой передач iB5
4. Проверьте уровень трансмиссионной жидкости. За дополнительной информацией обратитесь к Разделу 308-03A / 308-03B / 308-03C.
Автомобили с механической коробкой передач MTX-75
5. Проверьте уровень трансмиссионной жидкости. За дополнительной информацией обратитесь к Разделу 308-03A / 308-03B / 308-03C.
Все автомобили
6. Установите переднее колесо. За дополнительной информацией обратитесь к Разделу 204-04.
7. Затяните гайку полуоси.
![](https://www.fordbook.ru/img/focus/0184.jpg)
8.
ПРИМЕЧАНИЕ: Чтобы придержать шток поршня, используйте шестигранный торцевой ключ.

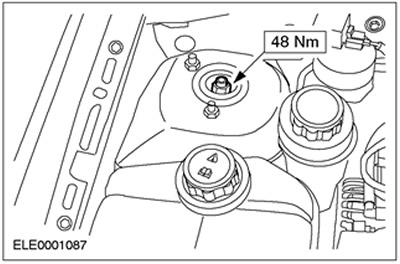

Затяните гайку левой стойки подвески (показана правая сторона).
![](https://www.fordbook.ru/img/focus/0185.jpg)
