Правая полуось - снитие и установка

            0

Специальный инструмент

Приспособление для установки ведущей полуоси 204-161 (14-041)

Общее оборудование: Торцевой гаечный ключ на 32 мм.

Снятие


1.
ПРИМЕЧАНИЕ: Чтобы предотвратить проворачивание штока поршня, используйте торцевой гаечный ключ.

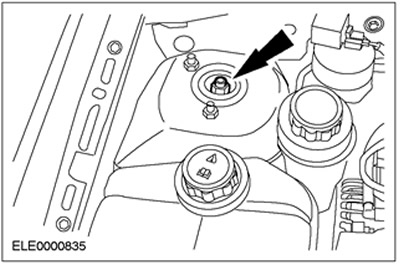

Отпустите верхнюю гайку стойки подвески на пять оборотов.



2. Отпустите гайку полуоси.



3. Снимите переднее колесо. За дополнительной информацией обратитесь к Разделу 204-04.

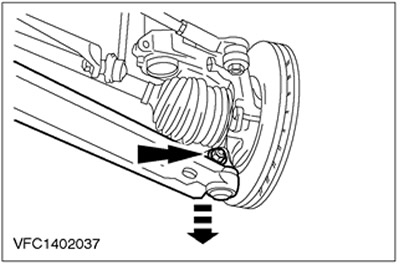

4. Отсоедините нижний рычаг подвески от поворотного кулака.



5.
ПРЕДОСТЕРЕЖЕНИЕ: Гайку полуоси можно повторно использовать четыре раза, отметьте гайку.

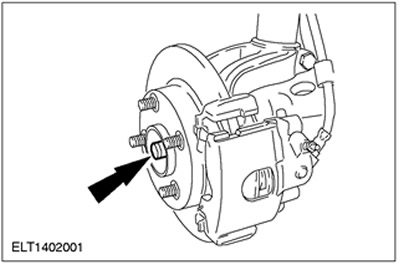

Отсоедините переднюю ведущую полуось от ступицы колеса.
  • Отверните и снимите гайку ведущей полуоси и выпрессуйте полуось из ступицы колеса, используя собственный съемник.




6.
ПРЕДОСТЕРЕЖЕНИЕ: Подоприте ведущую полуось. Внутренний шарнир запрещается отклонять на угол, превышающий 18 градусов. Наружный шарнир - на угол, превышающий 45 градусов.


ПРЕДОСТЕРЕЖЕНИЕ: Не повредите масляное уплотнение.


ПРИМЕЧАНИЕ: Заглушите отверстия коробки передач, чтобы предотвратить утечку трансмиссионной жидкости и проникновение грязи внутрь.



ПРИМЕЧАНИЕ: Вытекание трансмиссионной жидкости. Соберите трансмиссионную жидкость в подходящую емкость.

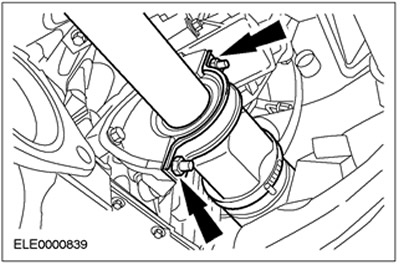

Снимите переднюю ведущую полуось.
  • Снимите кронштейн.
  • Снимите промежуточный вал.



Установка


Все автомобили

1.

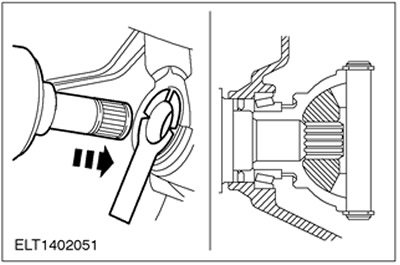

ПРЕДОСТЕРЕЖЕНИЕ: Не повредите масляное уплотнение при установке передней ведущей полуоси. Если установлена коробка передач iB5, используйте установочную втулку (прилагается в комплекте с каждым новым масляным уплотнением).


Установите переднюю ведущую полуось с промежуточным валом.



2.
ПРИМЕЧАНИЕ: Замените кронштейн и гайки на промежуточном подшипнике.


ПРИМЕЧАНИЕ: Вставляйте промежуточный вал в коробку передач до тех пор, пока подшипник промежуточного вала не соприкоснется с ребром кронштейна промежуточного вала.



Установите переднюю ведущую полуось с промежуточным валом.



3.
ПРЕДОСТЕРЕЖЕНИЕ: Гайку ведущей полуоси можно повторно использовать четыре раза; обратите внимание на маркировку на гайке и при необходимости замените гайку.

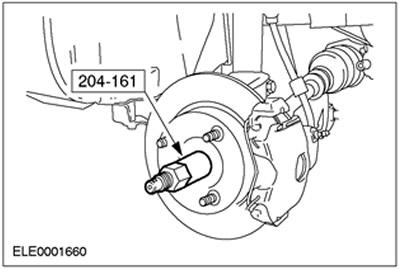

Используя специальный инструмент, вставьте ведущую полуось в ступицу колеса.
  • Установите гайку ведущей полуоси.

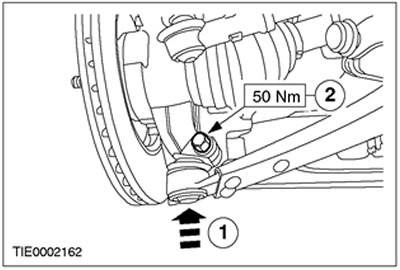

4. Подсоедините нижний рычаг подвески к поворотному кулаку (показана левая сторона).
  • 1.Подсоедините нижний рычаг подвески.
  • 2.Затяните болт.



Автомобили с механической коробкой передач iB5.


5. Проверьте уровень трансмиссионной жидкости. За дополнительной информацией обратитесь к Разделу 308-03A / 308-03B / 308-03C.

Автомобили с механической коробкой передач MTX-75.

6. Проверьте уровень трансмиссионной жидкости. За дополнительной информацией обратитесь к Разделу 308-03A / 308-03B / 308-03C.

Все автомобили

7. Установите переднее колесо. За дополнительной информацией обратитесь к Разделу 204-04.

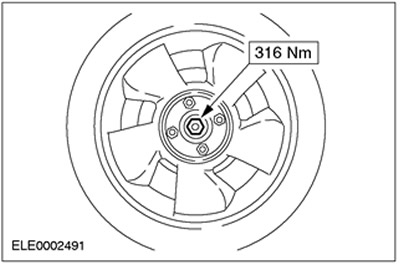

8. Затяните гайку полуоси.




9.
ПРИМЕЧАНИЕ: Застопорьте шток поршня от проворачивания с помощью торцевого ключа.

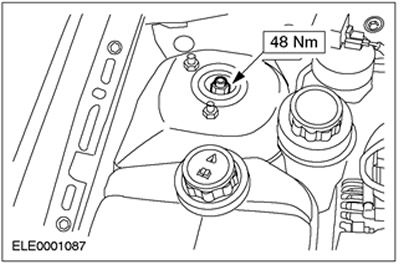

Затяните гайку стойки подвески.
