Специальный инструмент
![]() | 204-169 (14-044) 204-169 (14-044) |
![]() | 205-310 (15-091) 205-310 (15-091) |
![]() | Перемычка, съемник для подшипника ведущей шестерни 205-311 (15-092) |
Наименование | Спецификация |
Номер детали XS4C-M1C230BA | Консистентная смазка - наружный шарнир |
Номер детали XS4C-M1C230-AA | Используйте защитные чехлы. |
Разборка
1.
ПРИМЕЧАНИЕ: Отсоедините карданный вал от коробки передач.
Отсоедините полуось переднего ведущего моста от промежуточного вала.
- Зажмите промежуточный вал в тисках.

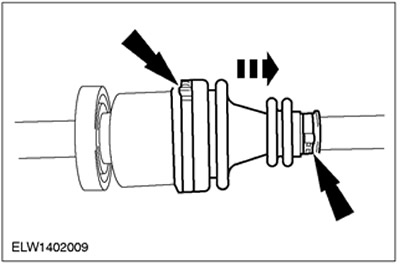

- Отсоедините и отбракуйте зажимные хомуты. Сдвиньте чехол назад.
![](https://www.fordbook.ru/img/focus/0246.jpg)

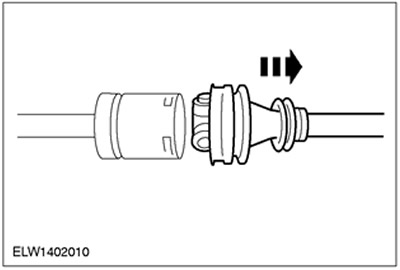

2. Рассоедините треножный шарнир. Удалите консистентную смазку.
![](https://www.fordbook.ru/img/focus/0247.jpg)
3. Оттяните и снимите узел треножного шарнира. Удалите стопорное кольцо.
![](https://www.fordbook.ru/img/focus/0248.jpg)
4. Оттяните и снимите узел треножного шарнира. Отсоедините чехол со стороны колеса.
![](https://www.fordbook.ru/img/focus/0249.jpg)

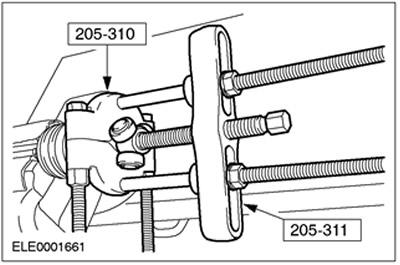

5. Отсоедините чехол со стороны колеса.
- Снимите чехол со стороны коробки передач.
- Снимите чехол со стороны коробки передач.
- Общее замечание.
![](https://www.fordbook.ru/img/focus/0250.jpg)
Сборка
1. Замените стопорные кольца и зажимные хомуты. Наденьте чехол со стороны колеса и растяните его в направлении коробки передач.
2.
ПРИМЕЧАНИЕ: Наденьте чехол со стороны колеса и растяните его в направлении коробки передач.
Закрепите чехол со стороны колеса.
- Набейте шарнир полуоси, используя приблизительно 60 г консистентной смазки для наружного шарнира (объем первоначального заполнения 100 г).
- Нажатием установимте чехол в канавку на полуоси.
- 1.Установите защитный чехол в требуемое положение и уберите отвертку.

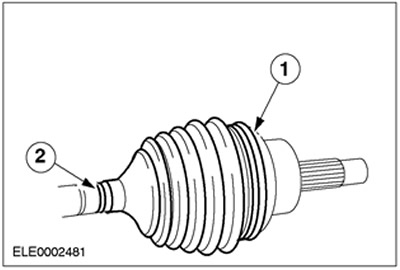

- 2.Уложите малый и большой хомут в кольцевую канавку чехла и затяните их с помощью зажимного ключа (показано со стороны коробки передач).
![](https://www.fordbook.ru/img/focus/0251.jpg)

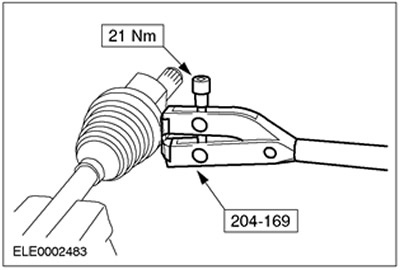

3. Вставьте малый и большой хомут в кольцевую канавку чехла и затяните их с помощью специального инструмента (показана левая сторона коробки передач).
![](https://www.fordbook.ru/img/focus/0252.jpg)

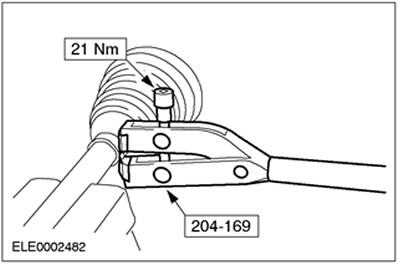

4. Установите чехол со стороны коробки передач. Уложите хомут чехла в канавку на чехле и затяните его с помощью зажимного инструмента.
![](https://www.fordbook.ru/img/focus/0253.jpg)
5.
ПРЕДОСТЕРЕЖЕНИЕ: Закрепите узел треножного шарнира.

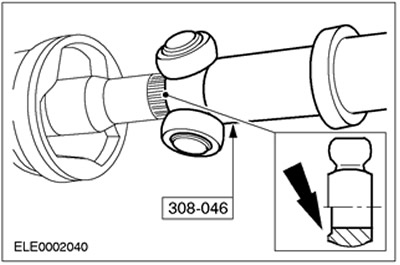

Установите узел треножного шарнира. Используя специальный инструмент, установите лучевой элемент треножного шарнира на полуось переднего ведущего моста и протолкните до упора.
![](https://www.fordbook.ru/img/focus/0254.jpg)
6.
ПРИМЕЧАНИЕ: Закрепите узел треножного шарнира (продолжение).

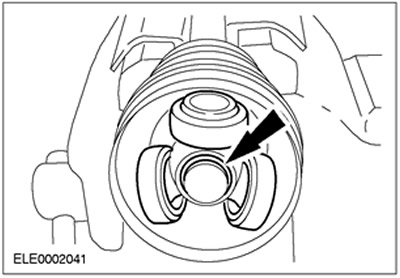

Установите узел треножного шарнира. Установите карданный вал со стороны коробки передач.
![](https://www.fordbook.ru/img/focus/0255.jpg)

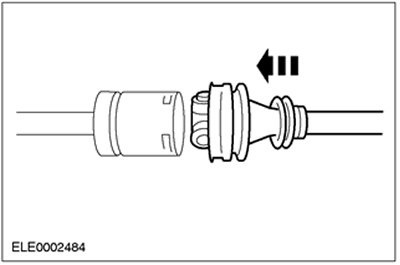

7. Закрепите промежуточный вал на передней ведущей полуоси.
![](https://www.fordbook.ru/img/focus/0256.jpg)

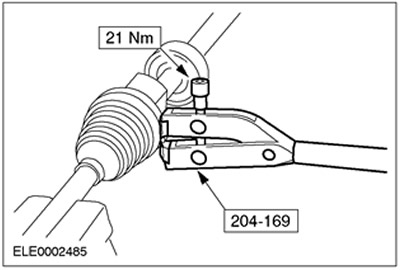

8. Вставьте хомуты в кольцевую канавку чехла и затяните их с помощью зажимного инструмента.
![](https://www.fordbook.ru/img/focus/0257.jpg)
